【GB国家标准】 透射式投影器投影台尺寸

ICS 37, 040. 10

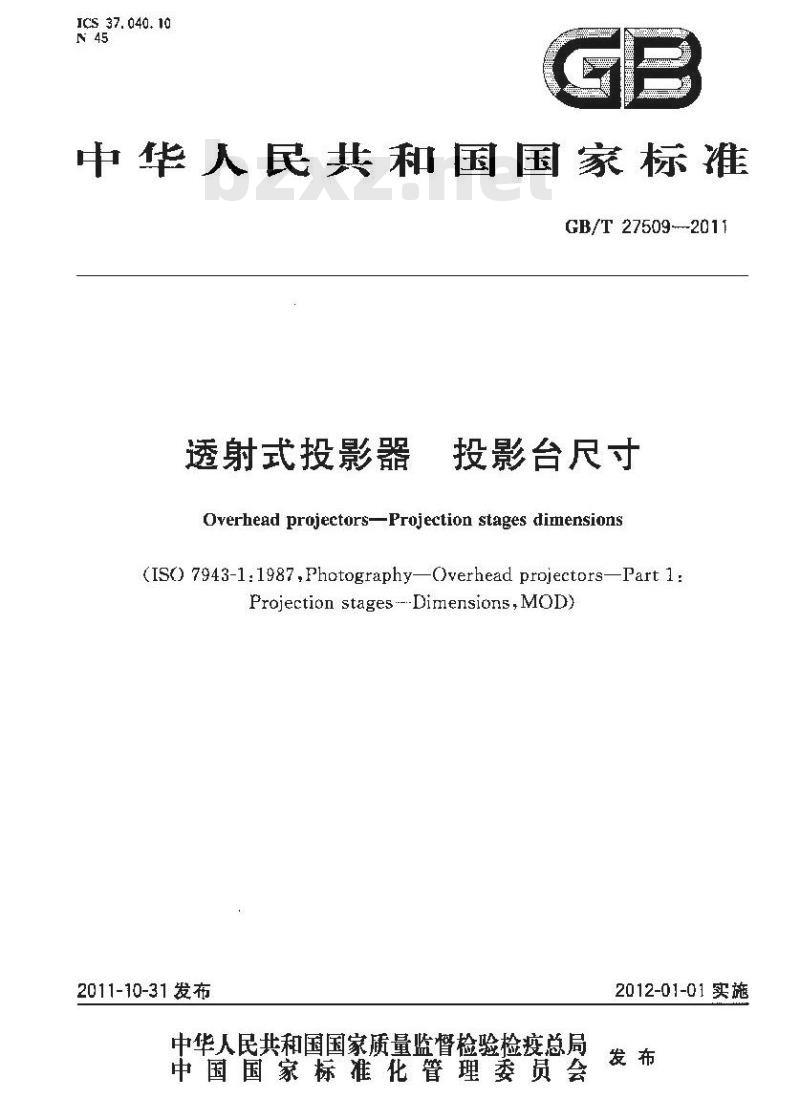

中华人民共和国国家标准
GB/T27509---2011
透射式投影器
投影台尺寸
Overhead projectors-Projection stages dimensions(IS0 7943-1:1987,Photography—Overhead prpjectors—Part 1 :Projection stages .--Dimensions, MOD)2011-10-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2012-01-01实施
GB/T 27509—2011

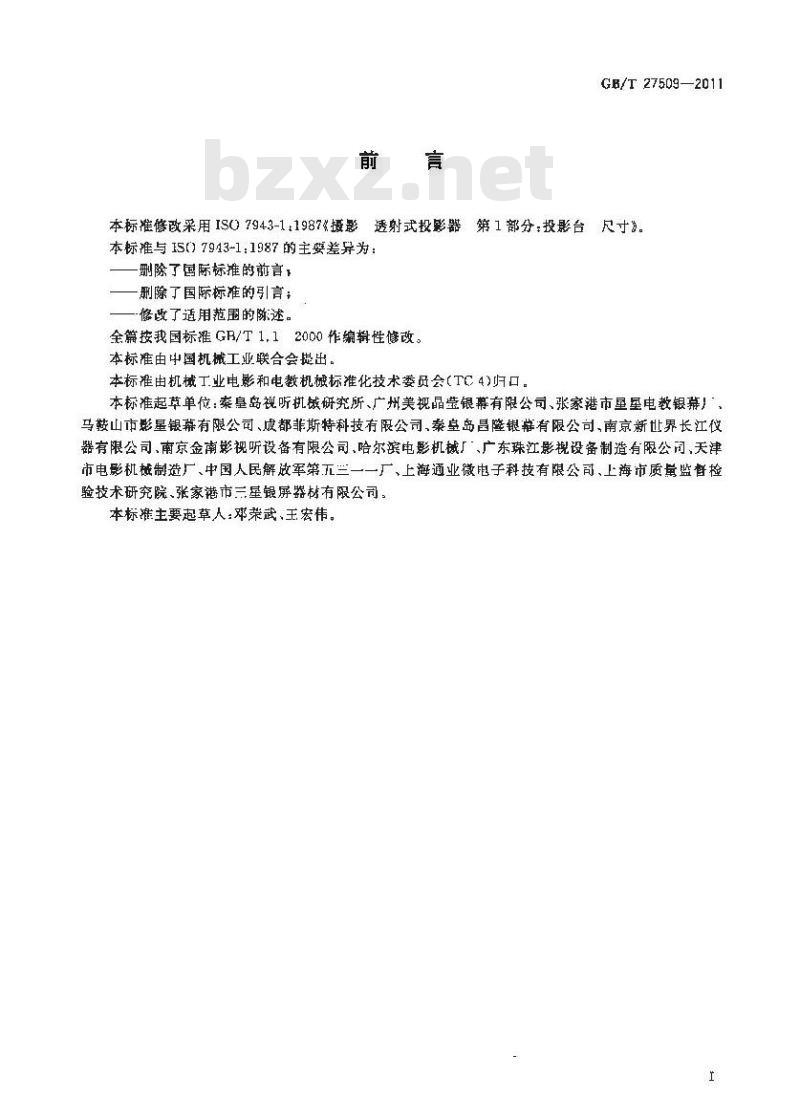

本标准修改采用IS07943-1.1987摄影透射式投影器第1部分，投影台尺寸》。
本标准与I507943-1：1987的主要差异为：删除了国际标推的前言！
删除了国际标准的引言：
一修改了适用范围的断述。
全篇按我国标准GB/T1,12000作编辑性修改。本标准由中国机械工业联合会提出。本标准由机械工业电影和电教机械标准化技术委员会（T4)归口。本标准起草单位：秦皇岛视听机械研究所、广州美视晶莹银幕有限公司、张家港市垦星电教银幕！马鞍山市影星银幕有限公司、成都菲斯特科技有限公司、秦皇岛昌隆银有限公司、南京新世界长江仪器有限公司、南京金南影视听设备有限公司，哈尔滨电影机械厂、广东珠江影设备制造有限公司，天津市电影机械制造厂、中国人民解政军第五兰一一厂、上海通业微电子科技有限公司、上海市质量监督检验技术研究院、张家港市三星银屏器材有限公司。本标准主要起草人：邓荣武，王宏伟。1

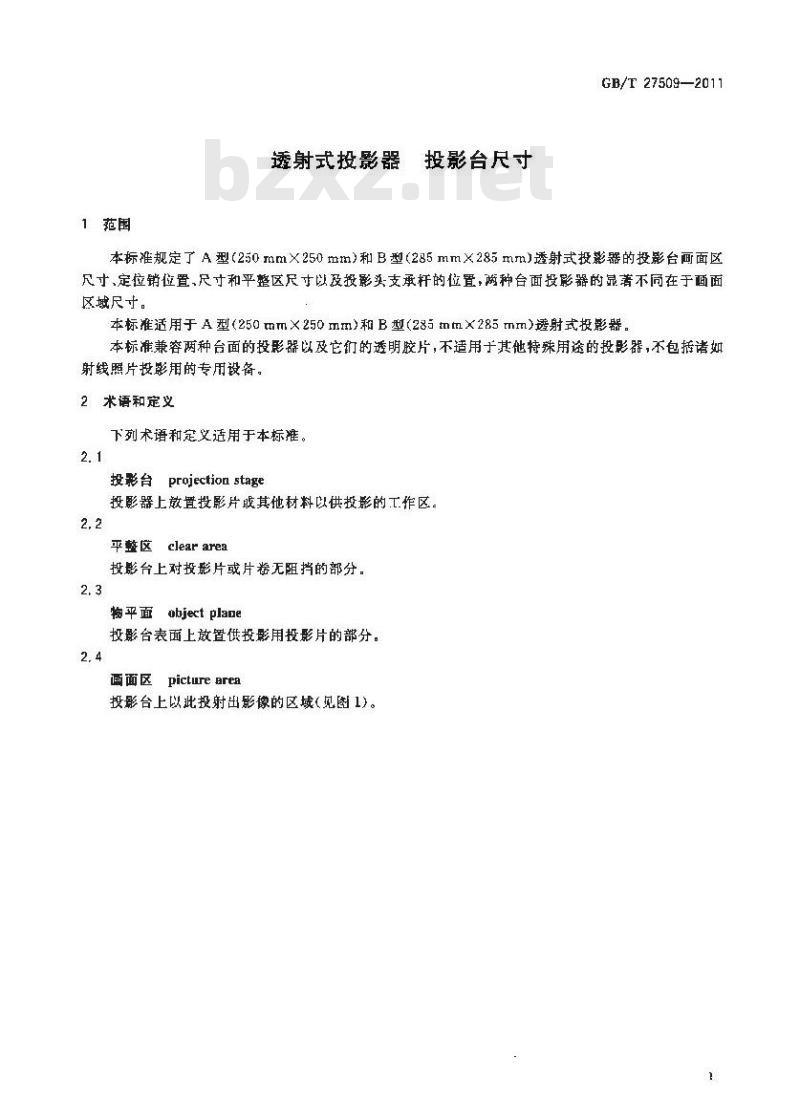

1范围
透射式投影器
投影台尺寸
GB/T 27509—2011
本标准规定了A型（250mm×250mm）和B型(285mmX285mm）透射式投影器的投影台画面区尺寸，定位销位置,尺寸和平整区尺寸以及投影头支承杆的位置，两种台面投影器的显著不同在于面面区域尺寸。
本标准适用于A型(250 mm×250 mm)和B型(28 mm×285 mm)透射式投影器。本标准兼容两种台面的投影器以及它们的透明胶片，不适用于其他特殊用途的投影器，不包插诸如射线照片投影用的专用设备。
2术语和定义
下列术语和定义适用于本标准。2. 1
投彩台projection stage
投影器上放置投影片或其他材料以供投影的工作区。2.2
平整区clear area
投影台上对投影片或片卷无阻挡的部分。2.3
物平面
objectplane
投影合表面上放置供投影用投影片的部分。2.4
面面区
picture area

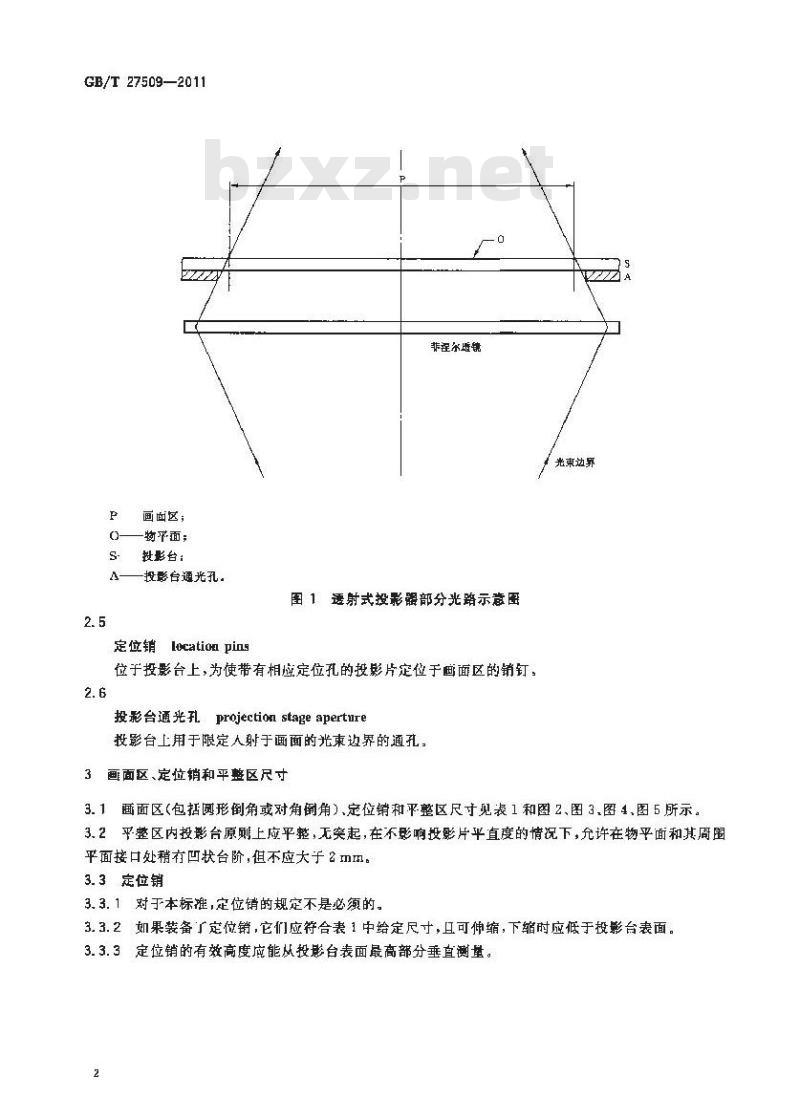

投影台上以此投射出影像的区域(见图1)。GB/T 27509—2011
画区；
物平面；
投影台：
投影台通光孔。
定位销 location ping
非程尔透镜
图1透射式投彩器部分光路示意图位于投影台上，为使带有相应定位孔的投影片定位于画面区的销钉。2.6
投彩台通光孔：projection stageaperture投影台上用于限定人射于画面的光束边界的通孔，3画面区、定位销和平整区尺寸
光束边界

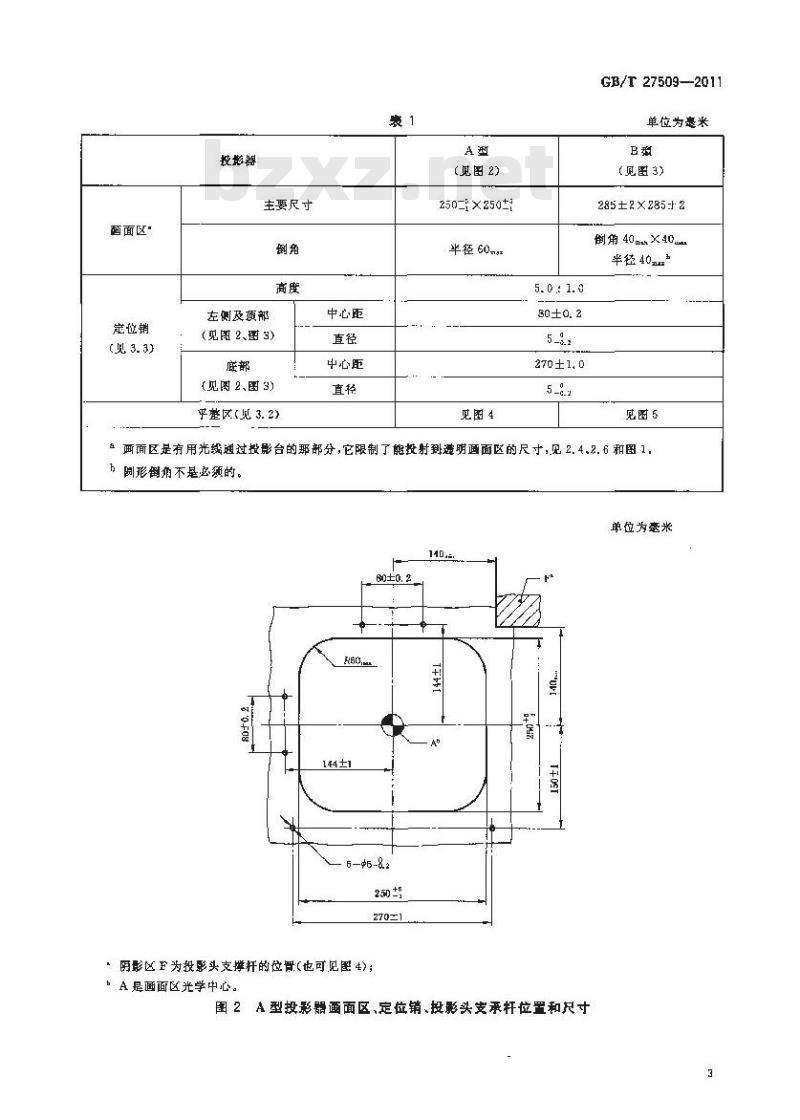

3.1画面区(包括圆形倒角或对角倒角）、定位销和平整区尺寸见表1和图2、图3,图4、图5所示。3.2平整区内投影台原则上应平整，无突起，在不响按影片平直度的情况下，允许在物平面和其周围平面接口处稍有凹状台阶，但不应大于么切m。3.3定位销
3.3.1对于本标准，定位销的规定不是必须的。3.3.2如果装备了定位销，它们应符合表1中给定尺寸，且可伸缩，下缩时应低于投影台表面。3.3.3定位销的有效高度应能从投影台表面最高部分垂直测量。2
酉面区”
定位销
(见 3.3)
技影器
主要尺寸
左侧及须部bzxz.net
(见图 2、图 3)
（见图 2、图3）
乎整区(见 3. 2)
中心臣
中心臣
（见图22
250=1250
半径60元gz
见图 4
5. 0 : 1. 0
270±1. 0
GB/T27509—2011
单位为熹米
（见图3）
285±2×2852
倒角40×40m
半径40元
见图5
α 画面区是有用光线通过投影台的那部分,它限制了能投射到避明面面区的尺寸,见 2. 4. 2. 6 和图 1 h同形倒角不是必领的。
单位为毫米
144±1
，阳影区F为投影头支撑杆的位骨（也可见图4)；，A是画面区光学中心。
A型投彩画面区，定位销、投影头支承杆位置和尺寸GB/T 27509-2011
160±1
阴影区F为投影头支撑托的位（也可见困5）B是面面区光学巾心：
阈形倒角不是必须的。
图 3B型投影器画面区、定位销、投彩头支承杆位置和尺寸140
投影台理光孔中心螃
图4A型投影器平整区尺寸
单位为毫米
单位为变米
投影台通光孔中心线
5B型投影器平整区尺寸
GB/T 27509—2011
单位为离米
