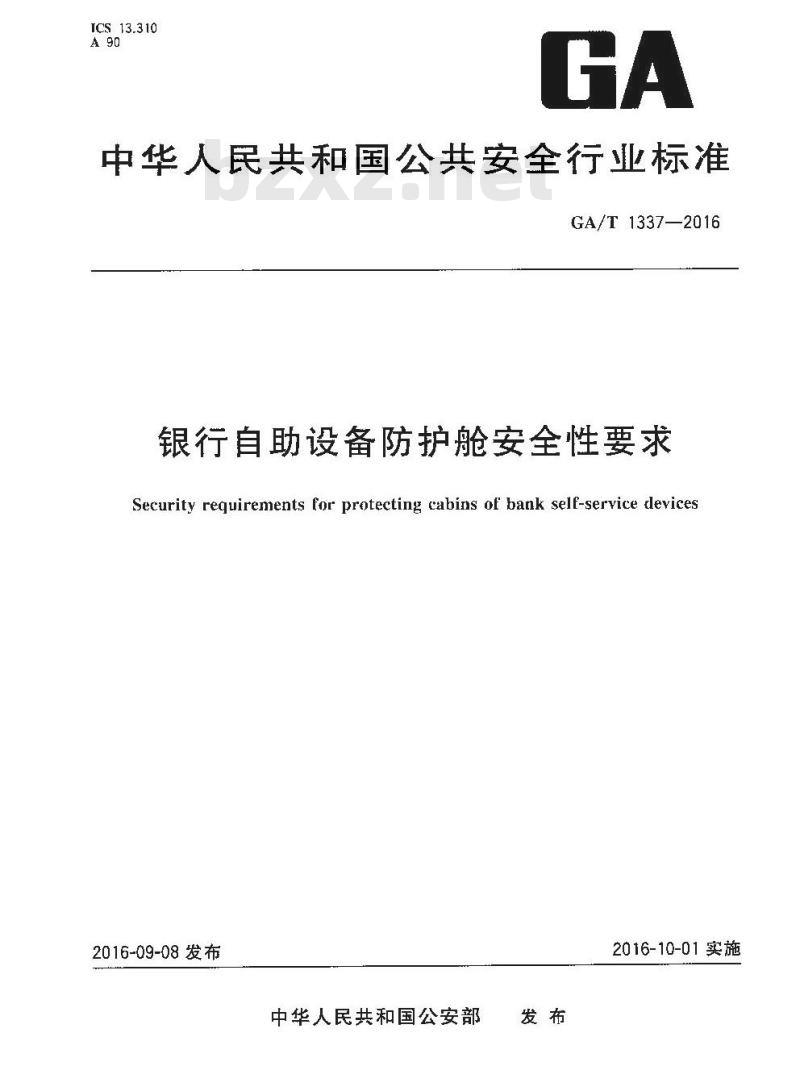

【GA公共安全标准】 银行自助设备防护舱安全性要求

ICS 13.310
中华人民共和国公共安全行业标准GA/T1337—2016
银行自助设备防护舱安全性要求Security requirements for protecting cabins of bank self-service devices2016-09-08发布
中华人民共和国公安部
2016-10-01实施
本标准按照GB/T1.12009给山的规则起草，术标雅由中华人民共和国公安部治安管理局提出：GA/T1337—2016
本标准由金国安全防范报警系统标准化技术委员会实体防护设备分技术委员会（SAC/TC[00/SC 归。
本标准起草单位：公安部治安管理局、银监会安全保卫局、公安部安全与警用电子产品质员检测中心、浙江威特银行设备有限公司、安微扬子安防股份有限公司、青岛红福麟白动化科技有限公司、合肥极光科技股份有限公司、重庆沿建科技有限公司、中国工商银行、中国农业银行、中国银行、中国建设银行、华夏银行、民生银行．
本标准主起草人：刘威、袁鹤、杨建华、邱目祥.文、苏明儒、拿明辉、下相红、王慧莉、谭大才、任骥、变劲松、逆三、十健力、隧长华，用华，１范围

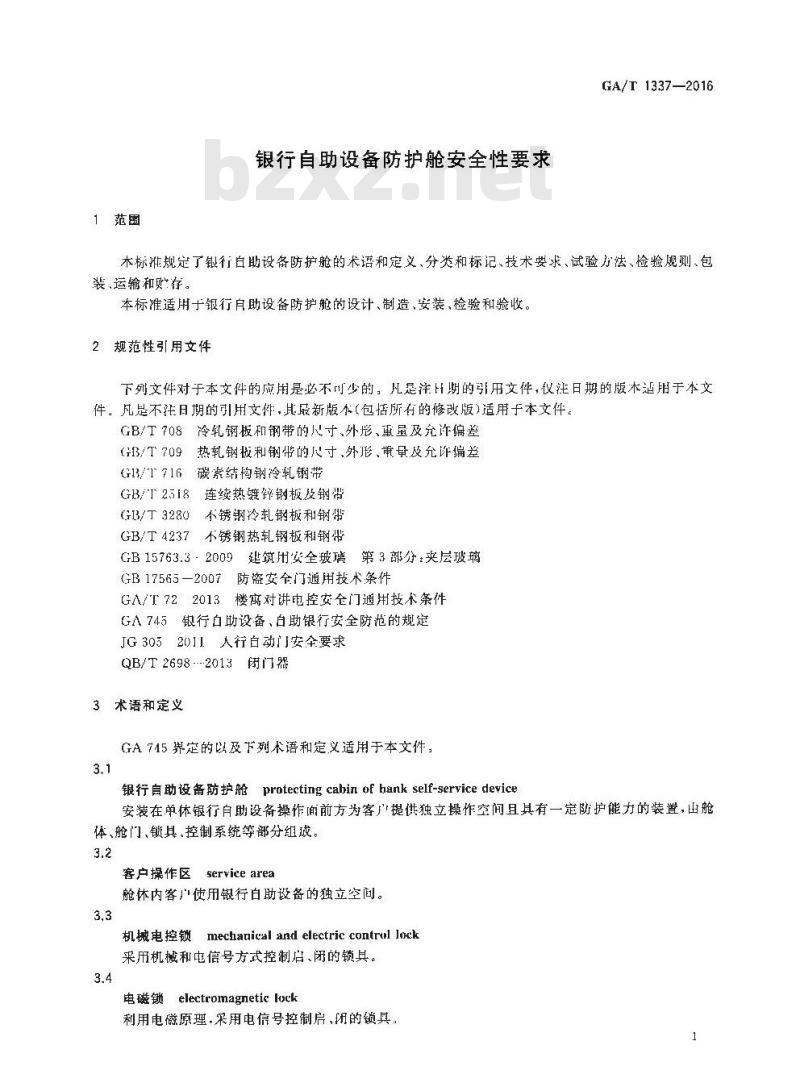

银行自助设备防护舱安全性要求GA/T 1337—2016
本标雅规定了银行自助设备防护舱的术语和定义、分类和标记、技术要求、试验力法、检验观则、包装,运输和则存。
本标准适用于银行自助设备防护舱的设计、制造、安装、检验和验收。2规范性引用女件
下列文件对于本文件的应用是必不叫少的，凡是注H期的引用文件，仪注日期的版术适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改版)适用于本文件。GB/T708冷轧钢板和钢带的尺寸、外形、重量及充许偏差，热轧钢板和钢带的尺寸、外形、重量及允许编差GH3/T 709
碳索结构钢冷轧钢带
G13/'T 716
8连续热镀锌钢板及钢带
GB/T 2518
GIB/T3280不锈钢冷轧钢板和钢带GB/T4237不锈钢热轧钢板和钢带GB15763.3·2009建筑用安全玻璃第3部分：夹层玻璃防盗安全门通用技术条件
GB17565—2007
GA/T722013楼寓对讲电控安全门通用技术条件GA745银行白助设备，白助银行安全防范的规定JG3052011人行白动门安全要求
QB/T2698.-2013闭门器
3术语和定义
GA 745界定的以及下列术语和定义适用于本文件：3.1
银行自助设备防护舱protectingcabin of hank self-servicedevice安装在单体银行自助设备操作面前方为客提供独立操作空问且其有一定防护能力的装置，出舱体、舱门、锁具、控制系统等部分组3.2
客户操作区
servicearea
舱体内客使用银行白助设备的独立空间。3.3
mechaaical and electric contrul lock机械电控锁
采用机械和电信号方式控制启、闭的锁其。3.4
电磁锁electromagnetielock
利用电磁原理，采用电信号控制启、闭的锁具.1
GA/T 1337—2016

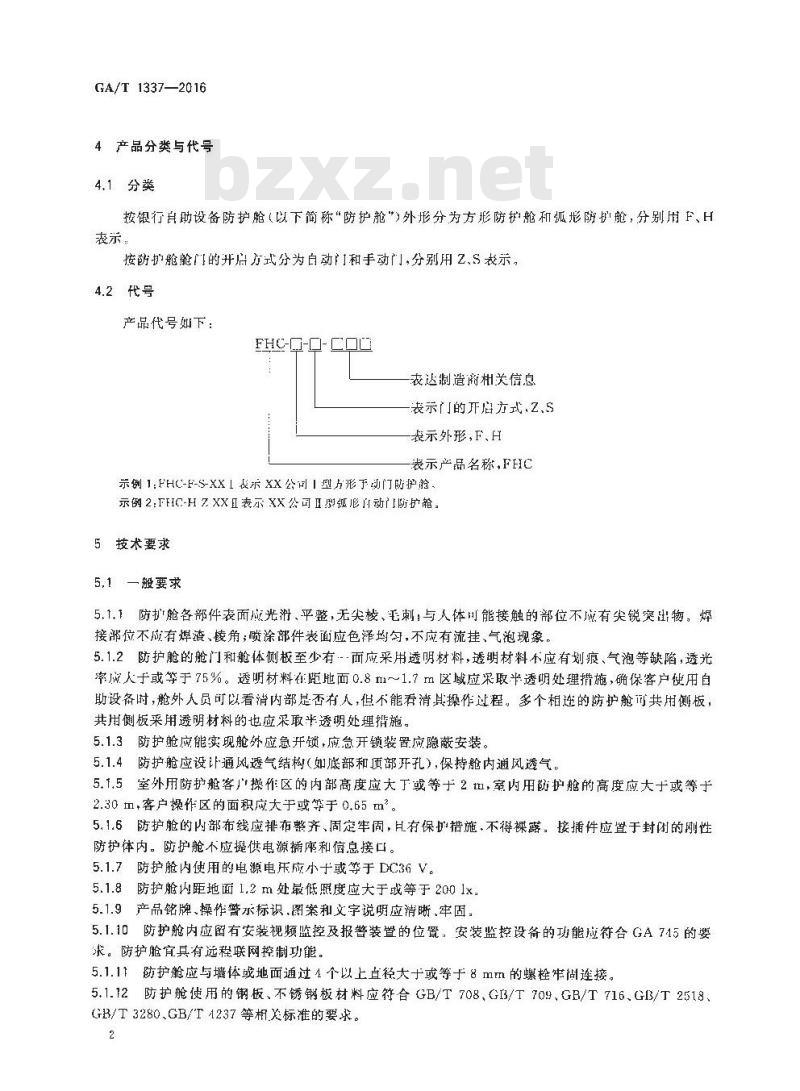

4产品分类与代号
4.1分类
按银行自助设备防护舱(以下简称“防护舱\)外形分为方形防护舱和狐形防护舱，分别用F、H表亲
按防护舱舱门的开启方式分为自动门和手动门,分别用Z、S表示，4.2代号
产品代号如下：
FHC-0-O-COO
表达制造商相关信息
表示门的开启方式.Z.S
表示外形，F、H
装示产品名称，FHC
示例1:FHC-F-S-XX1表示XX公I型方形于动门防护舱示例2:FC-HZXX且表示XX公可Ⅱ型弧形动门I防护舱，5技术要求
5,1 一般要求
5.1.1防扩舱各部件表面成光滑、平整，无尖棱、毛刺；与人体可能接触的部位不应有尖锐突出物，焊接部位不成有焊渣、棱角；喷涂部件表面应色泽均匀，不应有流挂、气泡现象。5.1.2防护舱的舱门和舱体侧板至少有而应采用透明材料，透明材料不应有划痕、气泡等缺陷，透光率应人于或等于75%。透明材料在距地面0.8I～1.7m区域应采取半透明处理措施，确保客户使用自助设备时，舱外人员可以看清内部是否有人，但不能看清其操作过程。多个相连的防护舱可共用侧板，共用侧板采用透明材料的也应采取半透明处理措施。5.1.3防护舱应能实现舱外应急开锁，应急开锁装置应隐蔽安装。5.1.4防护舱应设计通风透气结构（如底部和顶部开孔），保持舱内通风透气。5.1.5室外用防护舱客操作区的内部高度应大下或等于21，室内用防护舱的高度应大于或等于2.30m，客户操作区的面积应大于或等于0.65m。5.1.6防护舱的内部布线应排布整齐、固定牢固，且有保措施，不得裸露，接插件应置于封闭的刚性防护体内。防护舱不应提供电源插座和信息接口。防护舱内使用的电源电乐应小于或等于DC36V。5.1.7E
5.1.8防护舱内距地面1.2m处最低照度应大于或等于2001x.5.1.9产品铭牌、操作誓示标识，图案和文字说明应清晰、牢固。5.1.10防护舱内应留有安装视频监控及报警装置的位置：安装监控设备的功能应符合GA745的要求。防护舱宜具有远程联网控制功能。5.1.11防护舱应与墙体或地面通过4个以上直径大于或等于8mm的螺栓牢固连接，5.1.12防护舱使用的钢板、不锈钢板材料应符合GB/T708、GB/T709、GB/T716、GB/T2518、GB/T3280、GB/T4237等相关标准的要求。2

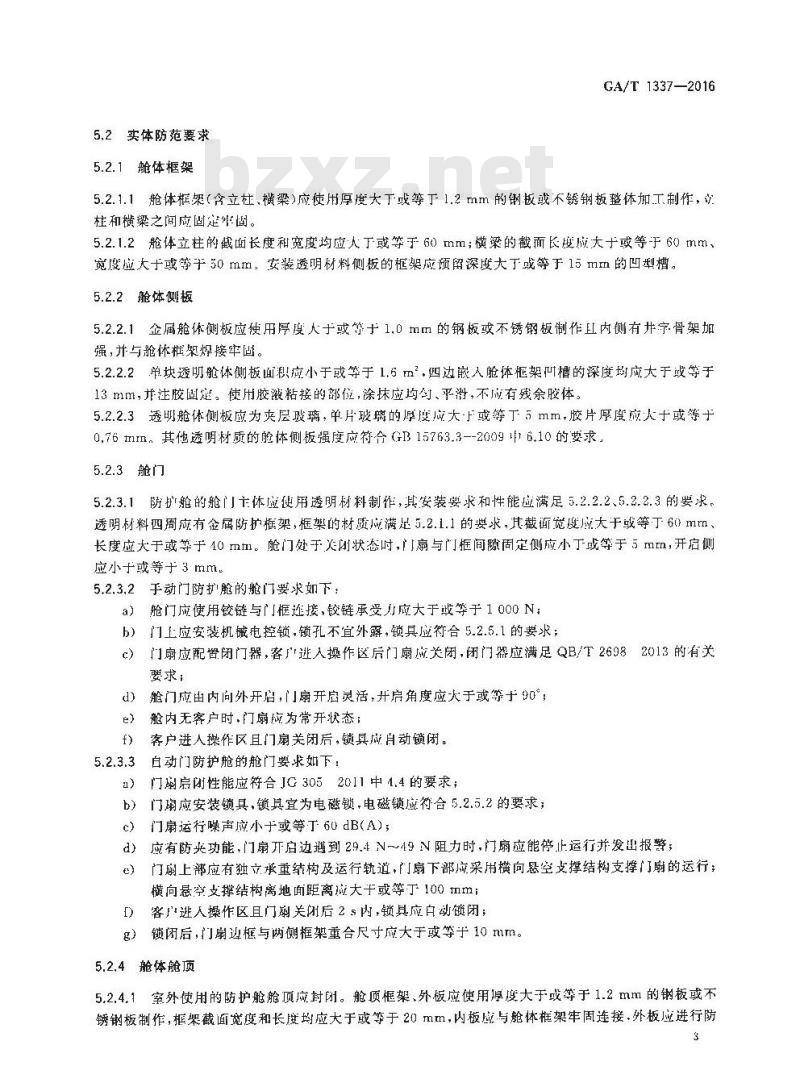

5.2实体防范要求
5.2.1舱体框架
GA/T 13372016
5.2.1.1舱体框架（含立杜、横梁)应使用序度大下或等丁1.2 mm的钢板或不锈钢板整体加.T制作，桂和横梁之闻应固楚炸固。
5.2.1.2舱体立柱的截面长度和宽度均应人于或等于60mm；横梁的截面长度应大于或等于60mm、宽度应大于或等于50 mm：安装透明材料侧板的框架应顽留深度大于或等于15mm的凹型槽。5.2.2舱体侧板
5.2.2.1金属舱体侧板应使用厚度人于或等于1.0 mm的钢板或不锈钢板制作且内侧有并字骨架加强，并与舱休渠烁接牢。
5.2.2.2单块透明舱体侧板面积应小于或等于1.6㎡2，四边嵌入舱体框架凹槽的深度均应大于或等于13mm，并注胶固定。使用胶液粘接的部位，涂抹应均匀、平滑，不应有残余胶体。5.2.2.3透明舱作侧板应为夹层玻璃，单片玻璃的厚度应大下或等于5mm,胶片厚度放人于或等于0.76I其他透明材质的舱体侧板强度应符合GB15763.3--2009f6.10的要求5.2.3舱门
5.2.3.1防护舱的舱门卡体应使用透明材料制作，其安装要求和性能应满足5.2.2.2、5.2.2.3的要求。透明材料四周应有金属防护框架，框架的材质应满足5.2.1.1的求，其截面宽度应大于或等丁60)mm、长度应大于或等于40mm。舱门处于关闭状态时，门赢与门框间隙固定侧应小丁或等于5mm，开启侧应小于或等于3 mm
5.2.3.2手动门防扩舱的舱门要求如下：a）舱门应使用铰链与门框连接，铰链承受力应大于或等于1000N；b）门上应安装机械电控锁，锁孔不宜外露，锁具应符合5.2.5.1的要求；门扇应配置闭门器，客逃入操作区门扇成关闭，闭门器应满足QB/T26982013的有关c
要求；
舱门应由内向外开启，门扇开启灵活，开房角度应大于或等于90°；d)
舱内无客户时，门扇版为常开状态客户进人操作区且门扇关闭后，锁具成自动锁闭。f）
白动门防护舱的舱门要求如下：a）
门刷启闭性能应符合JC3052011中1.4的要求；b）门扇应安装锁具，锁其宜为电磁锁，电磁锁应衍合5.2.5.2的要求；门扇运行噪声应小于或等丁60dB(A)；c)
应有防央功能，门扇开启边尴到29.4N～49N阻力时，门扇应能停止运行并发出报警；d)
门扇上部应有独立承重结构及运行轨道，门扇下部应采用横向悬空支撑结构支撑门扇的运行：横向悬空支撑结构离地面距离应大于或等100加m；客进人操作区且门扇关闭后2s内，锁具应自动链闭；g）锁闭后，门扇边框与两侧框架重合尺寸应大于或等于10mm。5,2,4舱体舱顶
5.2.4.1室外使用的防护舱舱顶应封闭。舱顶框架、外板应使用厚度大于或等于1.2mm的钢板或不锈钢板制作，抵架截面宽度和长度均应大于或等于20mm，内板应与舱体框架牢固连接，外板应进行防3
GA/1'1337—2016
水、防腐蚀处理，平整且不积水，舱顶外板应不能从外而用子、螺丝刀等普逆机械「具拆卸。5.2.4.2室内使用的防护舱不宜加装舱质。5.2.5锁具
5.2.5.1机械电控锁应符合以下要求：a）具的启，闭通电时间应小于或等于2s；b）电源电压在额定值下，具的房、闭间冲击电流应小下或等于5A，持续適电电流应小于或等500A，且成有过流自动保护；电源电压在额定值下，锁具连续通电7s后成能工作正常；d）当电源断电时，锁具应保持断电前的状态，l应具备手动璇钮开锁的功能；锁舌伸出长度应人于或等于 11 mm;e)
锁具的领舌在承受2500N侧向静压力后，应能正常使用；机械钥匙密钥量不少于6000.钊匙互开率不大于0.08%，弹子级差不小于0.5mtn。g）www.bzxz.net
5.2.5.2电磁锁应符合以下要求：）
能承受2500N的静拉力后，成不被拉开，无明显变形，肌能正常使用：b）可采用挂装式或嵌人式安装，安装时应保证锁体与吸板的吸个面对齐并贴平，安装后吸板成有直卡微调空间；
心）当外部电源晰时，应能口动切换到备用电源，使锁具保持断电前的状态，5.3控制系统要求
防护舱的控制系统由探测装置、主控单元、具、声音提示装置等组成，5.3.1
5.3.2控制系统应满足以下要求：当舱体内有身高大于或等于1.1m的人时，锁具应自动锁闭，且门外无法正常开锁；当舱体内有身高大十或等于1.1m的人且链具未自动锁闭时，系统应能发出声音提示；6）
当锁具处于锁闭状态且舱内人员身高低于1.1m时，延时-定时间后锁具白动开房（时间可根c)
据具体情况设暨）；
探测装置应隐蔽、牢固安装，不能被轻易拆除；d
主控单元应能接收视频监控及报警等信息，并控制锁具、声音提示、照明等装置。5.4电源与电气安全
5.4.1电源
防护舱电源电压在AC220V的85%～110%，50Hz士2Hz范制内变化时，系统不需调整应能正常工作。
5.4.2电气安全
5.4.2.1防护舱的电源插头或电源可引人端与外壳裸露金属部件之间的绝缘电阻在常温状态下应大于或等于 100 M0,
5.4.2.2防护舱系统工作时的泄漏电流应小于或等于5mA。5.4.2.3防护舱的电源插头或电源引入端与外壳裸露金属部件之间应能承受50Hz、交流1500V、历时1min的耐压试验，应无击穿和飞弧现象6试验方法
6.1一般要求试验
6.1.1目视检查防护舱结构及外观，判断结果是否符衍合5.1.1的要求。GA/T 1337—2016
6.1.2F视检查防扩舱结构.用精度为1mtm钢卷尺测量透明防护部分的半透明处理区域.检查透明材料的检验报告，判断结果是否符合5.1.2的要求，6.1.3检查应急开启装置的安装及功能，判断结果是否符合5.1.3的要求，6.1.4检查防护舱的结构，判断结果是否符合5.1.4的要求。6.1.5用精度为11m钢卷尺测量防护舱内部空间尺寸和高度，判断结果足否符合5.1.5的要求，6.1.6检查防护舱内部情况，判断结果是否符介5.1.6的要求。6.1.7查看电源转换说明及用万用表实际测量，判断结果是否符含5.1.7的要求。6.1.8正常使用状态下，用照度计测量防护舱中心位置距离防护舱地1200mm处的照变值，判断结果是否符含5.1,8的要求。
6.1.9目视检查产品的铭牌及操作警示标识、图案和文字说明，判断结果是否衍合5.1.9的要求，6.1.10检食防护舱内部预留监控、报警装置的安装位置情况，检查远程控制功能情况，判断结果是否符合5.1.10的要求。
6.1.11检查防护舱的安装结构及配件，用精度为0.02mm游标下尺测相关凡寸，判断结果是否符合5.1.11的要求。
6.1.12检奇防护舱使用的钢板、不锈钢板检验证明文件，判断结果是否符合5.1.12的要求。6.2实体防范试验
6.2.1舱体框架试验
使用精度为1mm钢卷尺.0.02mm游标卡尺测量相关尺寸，检查凹槽结构，判断结果楚否符合5.2.1 的要求。
6.2.2舱体侧板试验
对照设计图纸，检查舱体侧板材质及结构,使用精度为1mm钢卷尺,0.02mm游标卡测量相关尺寸，检查透明舱体侧板的检验证明文件或提供样品按GB15763.32009中7.10的试验方法进行测试,判断结果是否符合5.2.2的要求。6.2.3舱门试验
6.2.3.1对照设计图纸,检查舱门材质及结构，使用精度为1 mm钢卷尺，0.02nm游标卡尺、0.0lmm塞尺测量相关尺寸按照6.2.2 中的试验方法检测透明材料的安装要求和性能，判断结果是否符合5.2.3.1 的要求。
6.2.3.2对手动门防护舱的舱门进行以下试验：a）参考GB17565—20076.8的试验方法进行悬端吊重试验；b）检查锁具配置及安装情况：
检查门器的功能及检验证明材料，或提供样品按照QB/T26982013进行试验e
d）检查舱门运行情况及开启角度：检查门扇开启情况；
检查舱内无人时，门扇是否为开启状态；5
GA/T 1337—2016
g）用身高大于1.1m的人进人试验，检查锁具的状态。经以上试验,判断结果是否符合 $.2.3.2的要求6.2.3.3对自动门防护舱的舱门进行以下试验：a）检查门扇结构，止常启闭客户操作区舱门，观察门谢探作运行安全状态，按照JG305-2011中5.3的方法测试自动门启闭速度；b）检查锁具安装情况及功能；
在背景噪声低于10rl(A)环境中，距离地而1.5m、防扩舱门中心1m距离处，使用级计测c
试门扇运动时的噪声：
使用摊拉力计测量使门扇停止运行的最小阻力值，检查报警情况；d
使用精度为1tm钢卷尺测量相关八寸，检查承重结构、运行轨道及支撑结构情况；用秒表计耐.检查身高1.1m以上的人员防护舱且门弱关闭后2s内，锁其的工作状态；f）
测量锁闭门扇边框与两侧框架的重合八寸。g）
经以上试验，判断结果是否符合5.2.3.3的要求。6.2.4舱体舱顶试验
6.2.4.1对照设计图纸，检食案外防扩舱舱顶结构，使用精度为1mm钢卷八、0.02mm游标卡尺测量相关尺,判晰结果是否符合5.2.4.1的婴求。6.2.4.2对照设计图纸，检查窄内防护舱结构，判晰继果是否符合5.2.4.2的要求。6.2.5锁具试验
6.2.5.1机械电控锁
若锁其有检验证明文件.核食证明文件的有效性，若锁具没有经过检验，则对锁具进行下列项目的试验：
用秒表检测开锁的通电时间.反复3次，记录启闭时间：a
在电控锁额庭电压工作时，用直流电流表和荐储示波器测量锁其工作电和通电冲击电流！c）
将电控锁T.作电压调至额定T作电压，牵次通电73，断电了3，连续试验10屑，检香锁真的T作状态：
将电源断电，捡弯锁县状态及手动开功能：使用精度为0.02mmi游标卡尺测量锁舌长度值；e)
将电控锁固定在床力试验机上，锁舌伸出到究全锁定位置.对锁舌以5mm/min速度逐步施加压力到制值保持60s后，检查锁具情况；g）按GA/T72一2013中7.8.6的方法测试锁具的密钥量和互.开率，经以上试验，判断结果是否符合5.2.5.1要求。6.2.5.2电磁锁
检查白动门防护舱锁具功能，若锁具有检验证明文件，核查证明文件的有效性，若锁具没有经过检验，则对锁具进行下列项目的试验；a）将正常T作的电磁锁固定在拉力试验机上，对吸合住的锁体以5mm/min在其锁定的反方向逐步施加拉力到额定值，保持60$后，检套锁具情况；h）对照图纸，检查锁具结构及安装情况；c）断开外部电源，检查锁具锁定情况。经以上试验,判断结果是否符合 5.2.5.2要求。6
6.3控制系统试验
6.3.1对照设计图纸.检查控制系统纠成情况，判渐结果是否符合5.3.1要求。6.3.2检查控制系统的功能：
GA/T 1337—2016
a）检查探测装置安装情况.距地而1,1m以上区域探测、锁闭情况，试验3次，记录防护舱的运行情况；
b）检會舱内有1.1m以:的人员H锁具木锁闭时，记录产音提示状态；c）当身高1.1m以上人员防扩舱且舱门锁闭后，该人员薛下至1100mm以下，检合防护舱门是否有延时并锁现象，并记录延时时间；d）检查探测装置的安装情况：
c）当主控单儿与视屏监控及报警装置联网，检查其联动情况。经以上试验，判断结果是否符合5,3.2要求。6.4电源与电气安全性试验
6.4.1电源试验
按照标称下作电压的正常值、最高值、最低值分别对防护舱迹行供电试验，系统应工作正常，判渐结果是否衍合5.4.1婆求。
6.4.2电气安全性试验
6.4.2.1在电源插头不插人电源，电源元关接逆的情况下，在电源插头或电源引人端与外壳裸露金属部件之间.施加500V试验电压稳定5s后，测量绝缘电阻，判断结果是否符合5.1.2.1要求。6.4.2.2用AC242V的最高额定电源电压供电，测量系统工作时的泄电流，判断结果是否符合5.4.2.2要求．
6.4.2.3在电源插头不插人电源、电源开关接通的情况下，在电源捕插头或电源引人端与外壳露金属部件之间,施加 1 500 V、50 Hz试验电斥,试验电压应在 5 s~10 s 中遂渐上升到规定值,在规定值上保持1min，不应出现飞弧和击穿现象，判断结果否符合5.4.2.3要求。7检验规则
7.1检验分类
检验分类为型式检验和出厂检验，7.2型式检验
7.2.1有下列情况之一者,应进行型式检验a）新产品的开发；
b）主要设计、工艺、材质改变及主要零部件更换时；c）停产-年以上恢复生产时；
d）当管部门有要求时。
7.2.2型式检验的试验项目,要求和试验方法按表1规定执行，7.3出厂检验
出厂检验时，首先核对批样品与相应型式检验的样品在结构和材料的致性。若一致时，逐台样品7
GA/T1337—2016
进行试验，试验项目、要求和试验方法按表1规定执行。若不一致时，则判定产品山厂检验不合格，表1试验项目、要求和试验方法
·般腰求
舱体框架
触体侧板
舱体龄预
机械电控毯
电磁锁
控制系统
绝缘电阳
泄漏电
抗电蝇度
技术耍求
注：“\为必检项目“。\为抛检项目。7.4组批规则
试验方法
6.1.1 ~-6.1.12
6.2.3.1--6.2.3.3
5.2.4.1-~-6.2.4.2
8.3.1 --6,3,2
不合格项类
型式检验
以同一批原料、同一结构和同·批生产T艺流握生产的产品作为-个组批。7.5判定规则
出厂检骏
7.5.1型式检验时,按表 1 规定的检验项目进行合格与否的判定,有下列情况之-的,判定产品不合格：
有1项A类不合格；
b）有2项B类不合格；
有3项C类不合格；
d）有1项B类和2项C类不合格。
7.5.2出厂检验时，行项性能检测合格，则判定该产品型式检验合格，若出现不合格项目，经返修后，重新检验合格，则判定该产品厂检验合格，否则判定为不合格。8包装、运输及贮存
8.1包装
8.1.1产品包装方式为纸箱包装，外部加木架，应保证在搬运过程中不被损坏。8.1.2外包装箱上应有产品名称、产品标记，制造厂名称及“防潮\“防显”等标志。8.1.3包装箱内应附有产品出厂检验合格证及产品使用、安装说明书及附件。8
运输和购存
GA/T1337—2016
包装好的产品应能确保在汽车、火车、轮船等的运输中的安全，运输包装应符合搬运要求2产品应贮存作通风1燥且尤腐蚀性气体的仓库内，应有防雨水措施。8.2.2
