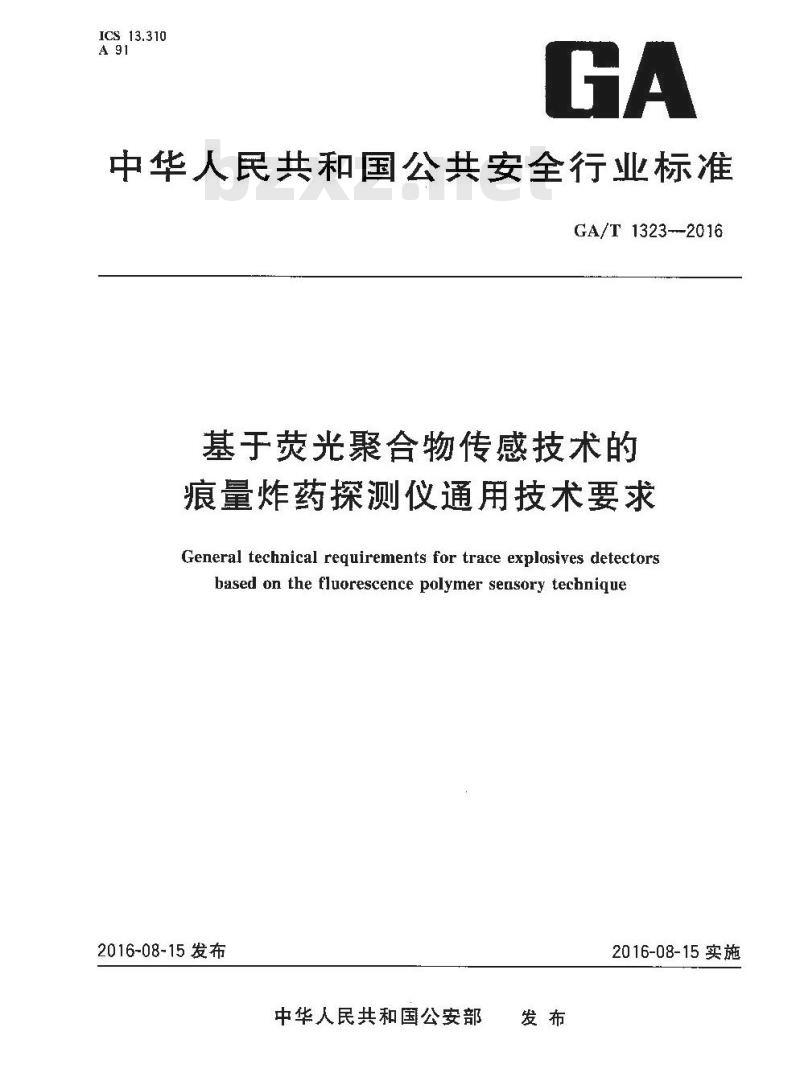

【GA公共安全标准】 基于荧光聚合物传感技术的痕量炸药探测仪通用技术要求

ICS13.310
中华人民共和国公共安全行业标准GA/T1323--2016
基于荧光聚合物传感技术的
痕量炸药探测仪通用技术要求
General technical requirements for trace explosives detectorsbased on the fluorescence polymer sensory technique2016-08-15发布
中华人民共和国公安部
2016-08-15实施

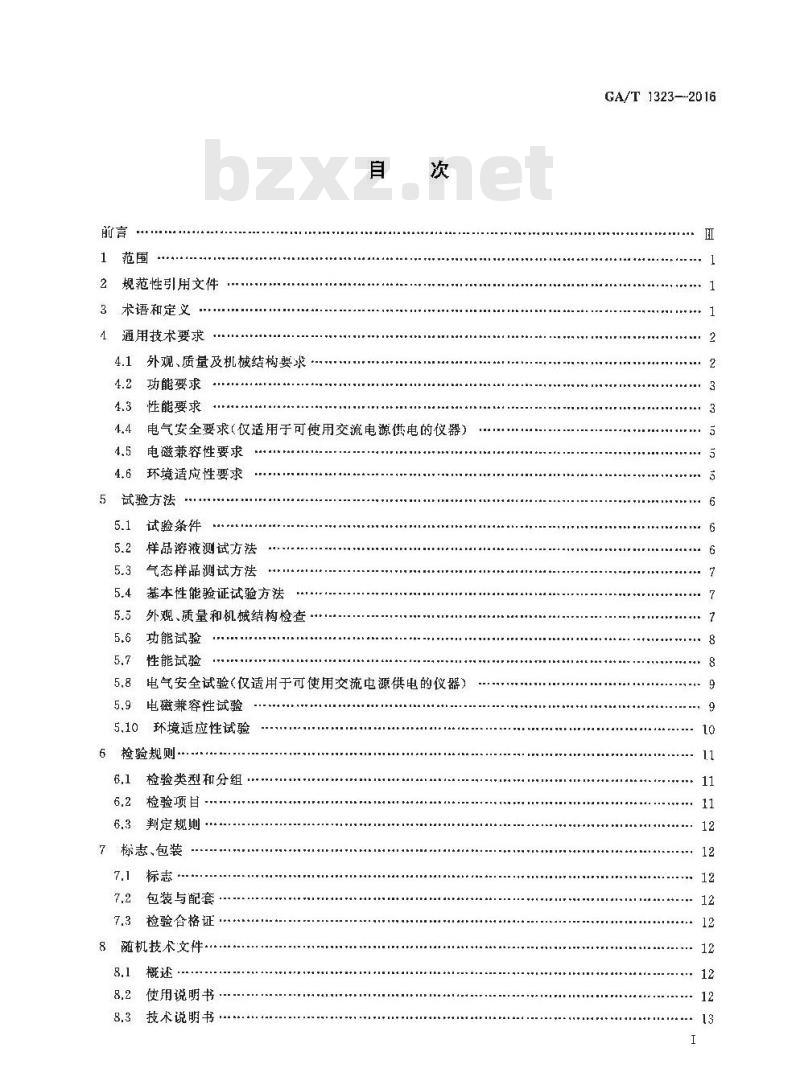

规范性引用文件
术语和定义
通用技术要求
外观、质量及机械结构要求·
4.2功能要求
性能要求
电气安全要求（仅适用于可使用交流电源供电的仪器）电磁兼容性要求
环境适应性要求
试验方法
试验条件
样品溶液测试方法
5.3气态样品测试方法
5.4基本性能验证试验方法
外观、质量和机械结构检查
功能试验
性能试验
电气安全试验（仅适用于使用交流电源供电的仪器）5.8
电磁兼容性试验
环境适应性试验
6检验规则
检验类型和分组
检验项目
判定规则·
7标志、包装
包装与配套
7.3检验含格证
8随机技术文件。
使用说明书
技术说明书
GA/T 1323—2016
GA/T1323—2016

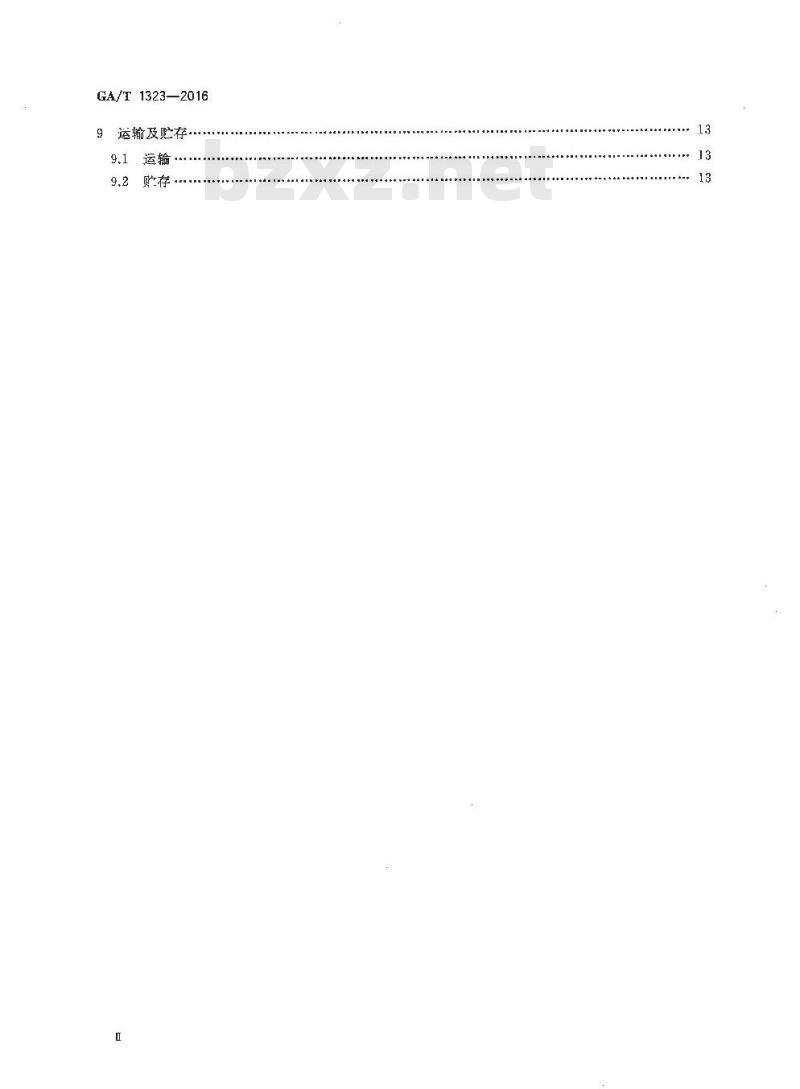

运输及贮存

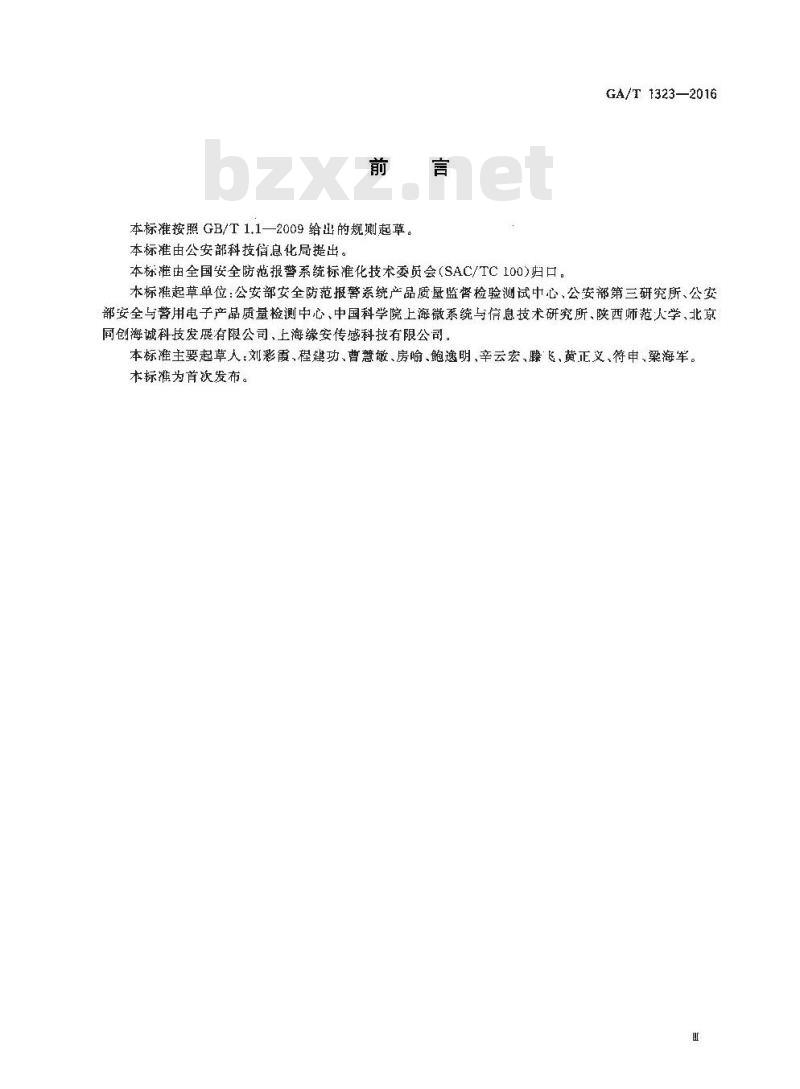

本标准按照GB/T1.1—2009给出的规则起草本标准由公安部科技信息化局提出。本标准由全国安全防范报警系统标准化技术委员会（SAC/TC100)归口。GA/T1323—2016
本标准起草单位：公安部安全防范报警系统产品质量监督检验测试中心、公安部第三研究所、公安部安全与警用电子产品质量检测中心、中国科学院上海微系统与信息技术研究所、陕西师范人学、北京同创海诚科技发展有限公司，上海缘安传感科技有限公司，本标准主要起草人：刘彩霞、程建功、曹慧敏、房喻、鲍逸明、辛云宏、飞、黄正义、符申、梁海军。本标摊为首次发布。

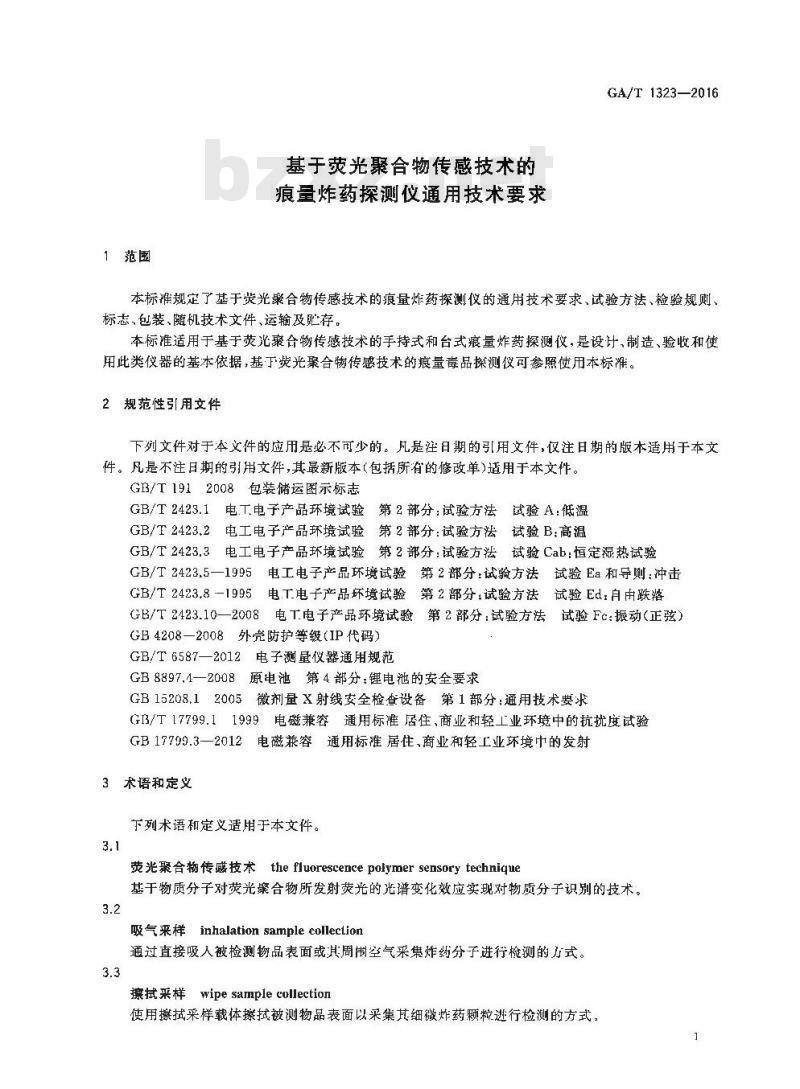

1范围
基于荧光聚合物传感技术的
痕量炸药探测仪通用技术要求
GA/T1323—2016
本标准规定了基于荧光骤合物传感技术的痕量炸药探测仪的通用技术要求、试验方法、检验规则、标志、包装、随机技术文件、运输及贮存。本标准适用于基于荧光聚合物传感技术的手持式和台式痕量炸药探测仪，是设计，制造、验收和使用此类仪器的基本依据，基于费光聚合物传感技术的痕量毒品探测仪可参照使用本标准。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1912008包装储运图示标志
第2部分：试验方法试验A：低温GB/T2423.1电.T电子产品环境试验GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.5一1995电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击GB/T2423.8-1995电.T电子产品坏境试验第2部分：试验方法试验Ed.自由跌落GB/T2423.10—2008电T电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB4208—2008外壳防护等缀（IP代码）GB/T6587—2012电子测量仪器通用规范GB8897.4一2008原电池第4部分：锂电池的安全要求GB15208.12005微剂量X射线安全检查设备第1部分：通用技术要求GB/T17799.11999电磁兼容通用标准居住、商业和轻工业环境中的抗扰度武验GB17799.3-2012电磁兼容通用标准居住、商业和轻工业环境中的发射3术语和定义
下列术语和定义适用于本文件。3.1
荧光聚合物传感技术the fluorescence polymer sensory technigue基于物质分子对荧光合物所发射荧光的光谱变化效应实现对物质分子识别的技术。3.2
吸气来样inhalation sample collection通过直接吸人被检测物品表面或其周制空气采集炸约分子进行检测的方式。3.3
擦拭采样wipe samplecollection使用擦拭采样载体拭被测物品表面以采集其细炸药颗粒进行检测的方式：1
GA/T 1323--2016
启动时间 start-up tirne
开肩电源使基于荧光聚合物传感技术的痕量炸药探测仪从室温非开机状态进人正常工作状态的时间。
误报警率Palse alarm rate
在洁净空气环境中或使用空白擦拭采样载体逊行检测时，基于荧光聚合物传感技术的痕量炸药探测仪发生误报警的概率。
探测率detection probability
基于荧光聚合物传感技术的痕量炸药探测仪能够正确探测出炸药的概率。注：同一仪器对不同种类的不同气体浓度条件、不同采样量的炸药样品的探测享不同。3.7
探测限limit of detection(LOD）在规定探测率的前提下，基于荧光聚合物传感技术的痕量炸药探测仪探测到炸药并发生报警的环境炸药最低浓度或最低采样质量。通过吸入采样方式的基于荧光聚合物传感技术的痕量炸探测仪的探测限的单位以微克每立方米（ug/m\）表示，通过擦拭采样的基于荧光聚合物传感技术的痕量炸药探测仪的操测限的单位以毫克(mg)或纳克(ng)表示。3.8
报警响应时间alarm response time从基于荧光聚合物传感技术的痕量炸药探测仪开始分析到发出报警信息并显示探测结果所需要的时间：
报警恢蔓时间alarmrecoverytime从基于荧光聚合物传感技术的痕量炸药探测仪报警结束到恢复到正常工作状态所需要的时间。4通用技术要求www.bzxz.net
4.1外观、质量及机械结构要求
4.1.1外观
基于荧光聚合物传感技术的痕量炸药探测仪(以下简称仪器)外观应符合以下要求：E）外观完好，表面平整光滑、色泽均勾，无裂纹、褪色及水久性污渍，无明显变形和划痕，金属件无锈蚀;仪器表面的标记和字符清晰可瓣b）显示屏幕或显示面板上的字符、图形清晰无缺损4.1.2质量
手持式仪器质量应小于等于2.5kg。4.1.3机械结构
仪器的机械结构应符合以下要求：a）框架有足够的强度和刚度，能够承受正常安装、使用、搬运和运输中的振动和冲击，而不致引起仪器机械和性能受损；
GA/T 1323—-2016
b）部件和所有零件有足够的强度和刚度，所有按钮、调节和控制机构安装正确、操作灵活；c）耗材组件的结构便于拆装
4.1.4外壳防护等级
仪器应具有良好的外壳防护，其外壳防护等级应符合GB4208·-2008中IP50的要求。4.2功能要求
4.2.1探测功能
当仪器周围环境炸药浓度或擦拭采样质量达到探测限时，仪器应能发出报警指示，4.2.2采样方式
4.2.2.1仪器应具备吸气采样或擦拭采样等样品采集方式，4.2.2.2仪器宜同时县备吸气采样和擦拭采样方式。4.2.3软件功能
4.2.3.1仪器应具备对应的系统管理软件。系统管理软件应具有以下主要功能：支持查着仪器的工作状态等信息；a)
b）在发出报警信号时，同时显示报警信息；c）报警值参数可由授权用户设置修改：d）具有自检和失效报警功能；
e）具有数据的实时存储、检案、导出功能，数据的存储量应大于等于20 000条。4.2.3.2仪器宜具备可扩展的数据存储方式。4.2.4数据接口
4.2.4.1仪器应具备网络接口或USB接口。4.2.4.2仪器宜具备无线通信功能。4.2.5报誉提示
仪器的报警提示应符合以下要求a）能够提供声、光、字符等报警提示；b）报警声级可调，其最大报替声级大于等于80dB(A）。4.3性能要求
4.3.1电源要求
仪器的电源应符合以下要求：
a）电源电压在额定值的85%～110%范围变化时，仪器不需要调整而能正带工作；b）手持式仪器自备电源，自备电源的持续工作时间大于等于5h；c）自备电源在电压不足时有欠压报警提示。4.3.2启动时间
仪器的启动时应小于等丁60s。
GA/T 1323—2016
3可探测样品种类
在采样质量为10ng，探测率为100%的前提下，仪器应能够探测出表1中序号1~6的炸药样品，宜能够探测出表1中序号7～12的炸药样品或易制爆危险化学品。表1炸药种类
4.3.4误报警率
梯恩梯（TNT)
硝化甘油(NG)
硝酸铵(AN)
黑火药(BP)
黑索今(RDX)
太安(PETN）
二硝基甲苯(DNT)
奥克托今（HMX）
三内酮三过氧化物(TATP)
转屌儿(TETRYL)
硝基莱(NT)
硝基甲苯(MNT)
对空白采样裁体或洁净空气样品进行采样分析，仪器的误报警率应小于等于1%。4.3.5探测限
仪器的探测限应符合以下要求：具备擦拭采样方式的仪器，对梯恩梯（TNT)样品进行采样分析，在探测率火于等于90%的前a
提下，仪器的探测限小于等于0.1ng；具备吸气采样方式的仪器，对气态梯愿梯（TNT）样品进行采样分析，在探测率人于等于90%b）
的前提下，仪器的探测限小于等于0.01 /m。4.3.6报警响应时间
仪器的报警响应时间应小于等于10 s4.3.7报警恢复时间
仪器的报警恢复时间应符合以下要求：a）具备擦拭采样方式的仪器，对10ng梯恩梯（TVT)样品进行采样分析，仪器的报警恢复时间小于等于 2 min;
b）具备吸气采样方式的仪器，对液度为1/m的气态梯梯（TVT)样品进行采样分析，仪器的报警恢复时闻小于等于2min。4
4.4电气安全要求（仅适用于可使用交流电源供电的仪器）4.4.1保护接地
GA/T 1323—2016
使用交流电源供电的仪器，应具有川供连接保护接地导线的保护接地端子，并有明显的标识；其设备金属表面与接地端子之间的电阻应小于等于0,1 。4.4.2绝缘电阻
使用交流电源供电的仪器，仪器电源插头或电源引人端与外壳裸露金属部件之间的绝缘电阻，在正常环境条件下应大于等于100MQ，湿热条件下应大于等于2Ma。4.4.3抗电强度
使用交流电源供电的仪器，仪器电源插头或电源引人端与外壳裸露金属部件之间，应能承受1.5kV、45Hz~65Hz交流电压历时1min的抗电强度试验·应无击穿和飞弧现象。4.4.4泄漏电流
使用交流电源供电的仪器，仪器外壳泄漏电流最大极限值应小于等于5mA。4.5电磁兼容性要求
4.5.1抗扰度要求
使用交流电源供电的仪器，其静电放电、射频电磁场辐射、电快速瞬变脉冲群、浪涌（冲击）、射频场感应的传导骊扰以及电压暂降、短时中断和电压变化的抗挑度性能，应符合GB/T17799.11999中表1、表2和表4中规定限值的要求。使用直流电源供电的仪器，其静电放电射频电磁场辐射的抗扰度性能应符合GB/T17799.1·-1999中表1、表2和表3中规定限值的要求。4.5.2发射要求
仪器的辐射和传导发射值应符合GB17799.32012中表1中规定限值的要求。4.6环境适应性要求
4.6.1工作环境
仪器应在下述环境下正常工作且不致引起外观和机械结构以及基本性能受损：a）环境温度范围：—10℃～40℃;b）相对湿度范围：≤93%。
4.6.2振动、冲击、跌落
仪器应在下述试验后能正常工作，且不致引起外观和机械结构以及基本性能受损：机械振动，正弦波10Hz55Hz，速率1act/min，振幅0.15mm，扫频耐久循环数5，定频耐a)
久时间10 min士0.5 min，三个轴向；b）冲击，峰值加速度150m/s\，持续时间11ms，半正弦波，6个轴向，每轴间3次；自由跌落，包装状态，自由跌落高度1.0m，垂直跌落2次。5
GA/T 1323—2016
5试验方法
5.1试验条件
仪器在进行试验前应预先设定好报誉阅值等各项参数，试验过趣中不得更改任何参数。除环境适应性试验外，所有试验均在下述条件下进行：a）环境温度:15 ℃～35 ℃;
b）相对湿度:45%~85%;
）大气压力:70 kPa106 kPa。
5.2样品溶液测试方法
5.2.1样品和溶剂
炸药样品种类见表1,样品纯度（黑火药允许以硫磺代替)应不低于98%。三肉酮三过氧化物(TATP)和硝化H油(NG)样品为其无水乙醇或乙腈溶液，浓度为1 mg/mL或0.1 mg/mL：溶剂为无水乙醇，其纯度应达到光谱纯，5.2.2试验设备
试验使用的设备包括但不限于：a）分析天平(感量为 0,1 mg)；b）容量瓶；
c）微量进样器：
d）秒表，
5.2.3样品溶液制备方法
5.2.3.1制备方法—
称取5 mg样品置于5 mL容量瓶中,加无水乙醇溶解并稀释至刻度,浓度为1 mg/nL,即为母液。用无水乙醇分别将母液稀释至0.01mg/mL，即10ng/μL。注：初始标准样品为固态的样品溶液制备适用于本方法。5.2.3.2制备方法二
取浓度为1mg/maL或0.1mg/ml的样品无水乙醇或乙晴溶液，用无水乙醇将其稀释至0.01mg/mL，即10ng/μL。
注：初始标谁样品为羧态辫液的品辫渡制备适用于本方法5.2.4采样方法
用微量进样器移取一定体积的样品落液，将其滴注于采样载体的指定位置。5.2.5分析方法
在逃行样品测试前，应预先确认仪器和采样载体是否清洁川用。在确认仪器和采样载体清洁间用的前提下，向采样载体指定区域滴注样品溶液，插入仪器采样端或拭采样分析组件的指定位置进行分析。无可插入式采样端的，应贴近仪器采样口进行分析，注：仪器清洁的判定标准是将洁净采样体插人仪器采样端或擦采样分析组件的指定位置分析，连续3次无报6
警;无可插人式采样端的，贴近仪器采样口分析，连续3欲无报警。5.3气态样品测试方法
5.3.1样品和稀释气体
炸药样品为固态梯恩梯（TVT），样品纯度应不低于98%。稀释气体应为氨氮气或洁净空气。5.3.2试验设备
试验使用的设备包括但不限于；a）分析天平（感量为 0.1 mg）：b）炸药气体发生装置；
c）动态配气装置；
d）秒表。
5.3.3气态炸药样品制备方法
GA/T1323—2016
将固态炸药样品置人炸药气休发牛装置的扩救池，渗透池或使用标谁扩散管或渗透管，通过精确控温使池（或管）内物质以恒定的速率可外扩铲散（渗透）动态配气装置产牛确定流量的稀释气体（氨气或洁净空气）将扩散（渗透）物载带混匀，白动控制系统实时读取流量和温度参数，控制和调整相关流量和温度，制备出所需浓度的气态炸药样品。5.3.4采样方法
动态配气装置的混合气出口气体导管接入被脸仪器的吸气采样端门进行吸气采样。5.3.5分析方法
在班行样品测试前，应预先确认仪器是否清清可用、在确认仪器清洁的前提下，将动态配气装置的混合气出口气体导管接人被检仪器的吸气采样端口进行探测分析。
注：仪器清洁的判断标准是将被检仪器的吸气采样端门对洁净空气进行操测分析，连续3次无抵警。5.4基本性能验证试验方法
应按下列方法进行基本性能验证：a）对洁净采样载体进行分析，确认无误报警情况发牛后，再对质量10 ng的梯恩梯(TNT)样品进行采样分析，检查是否有漏报警情况发生：b）具备吸气采样功能的仪器，对洁净空气进行采样分析，确认无误报警情况发生后，再对浓度为1μg/tm的气态梯恩梯（TNT)样品进行采样分析，检查是否有漏报警情况发生。外观.质和机械结构检查
5.5,1外观检查
目测检查仪外观,判定结果是否符合4.1.1 的要求。5.5.2质量试验
使用精度大于等于0.01kg的仪器对检查仪进行称重试验，判定结果是否符合4.1.2的要求。GA/T 1323—2016
5.5.3机械结构检查
按照产品使用说明书操作并对仪器机械结构进行检查，判定结果是否符合4,1,3的要求。5.5.4外壳防护等级试验
对仪器的整机外壳按照防护等级要求进行外壳防护试验，判定结果是否符合4.1.4的要求。5.6功能试验
探测功能试验
仪器探测功能试验应按照下列方式进行：a）对洁净采样载体进行分析，确认无误报警情况发生后，再对质量为10 ng的梯恩梯（TNT)样品进行采样分析，检查仪器报警情况。判定结果是否符合4.2.1的要求；b）具备吸气采样功能的仪器，对洁净空气进行采释分析，确认无误报警情况发生后，再对瘀度为1μg/m的气态梯恩梯（TNT)样品进行采样分析，检查仪幕报警情况。判定结果是否符合4.2.1 的要求。
5.6.2采样方式试验
按照产品说明1操作，判定结果是否符合4.2.2的要求。5.6.3软件功能试验
按照产品说明书操作,判定结果是否符合4,2.3的要求。5.6.4数据接口试验
按照产品说明书操作,判定结果是否符合4.2.4的要求，5.6.5报警提示试验
仪器报警提示功能试验应按照下列方式进行：a）按照产品说明书操作，判定结果是否符合 4,2.5 a)的要求。b）调整仪器的报警声级至最尺，对表1中的任一样品进行测试触发仪器报警，在距离仪器不超过0.5m处使用数字式声级计测试报警声级。判定结果是否符合4.2.5b)的要求。5.7性能试验
5.7.1电源要求试验
仪器电源要求试验应按照下列方式进行：a）在电压为标称值的85%，标称值和标称值的110%三个电压点上各试验15min，判定检查仪的性能指标是否符合4.3,1 a）的要求，开启仪器并确认各部分组件处于T作状态开始计时，仪器自备电源电力不足致使仪器无法正b
常工作结束计时，判定自备电源工作时间是否符合4.3.1b>的要求：c5.7.1b)试验过程中观察仪器满电指示及电量不足出现时的情况，判定结果是否符合4.3.1c)的要求。
5.7.2启动时间试验
从开启仪器电源开始计时，到仪器进人产品说明书所标示的待机状态结束计时，判定结果是否符合8
