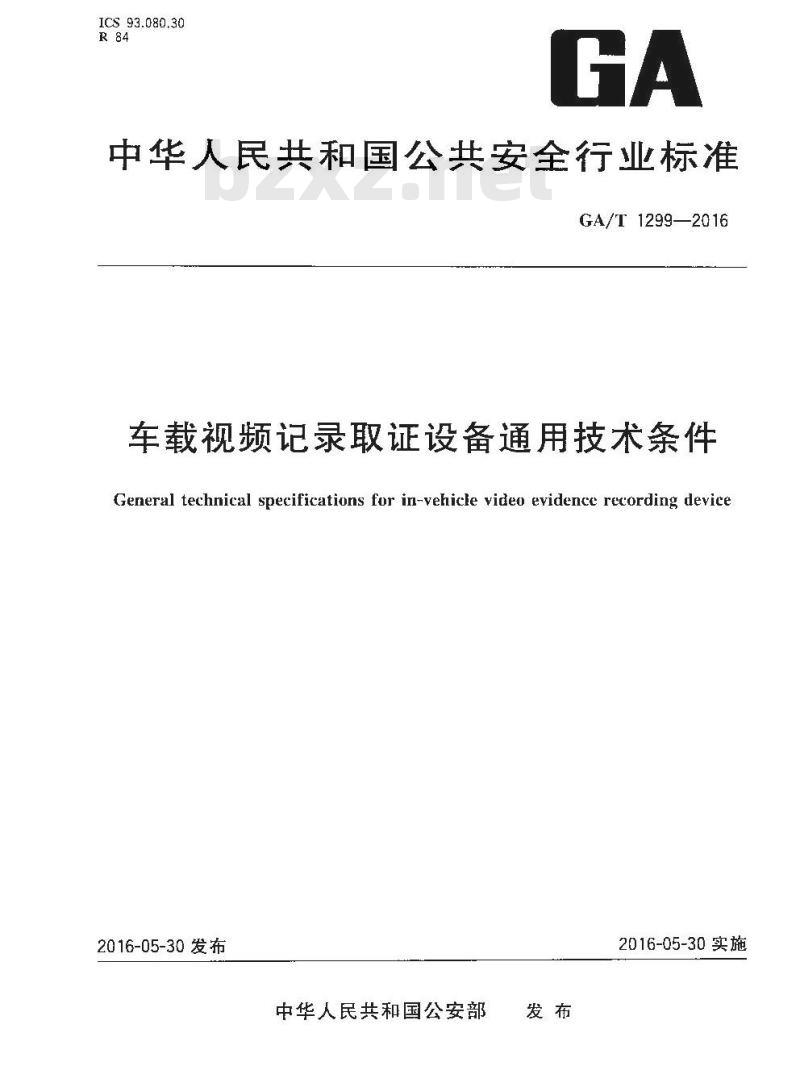

【GA公共安全标准】 车载视频记录取证设备通用技术条件

ICS 93.080.30
中华人民共和国公共安全行业标准GA/T 1299—2016
车载视频记录取证设备通用技术条件General technical specifications for in-vehicle video evidence recording device2016-05-30发布
中华人民共和国公安部
2016-05-30实施

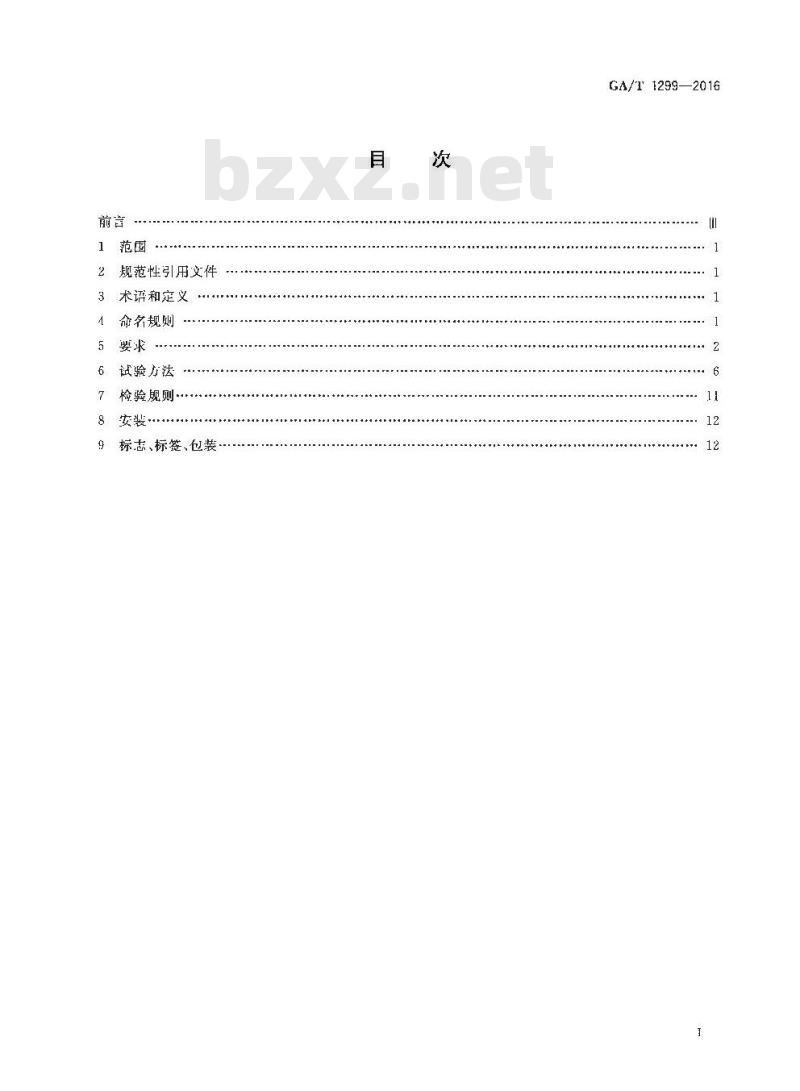

规范性引用文件
术诏和定义
命名规则
5婴求
彼验方法
检验舰则
标志、标签、包装
GA/1 1299—2016

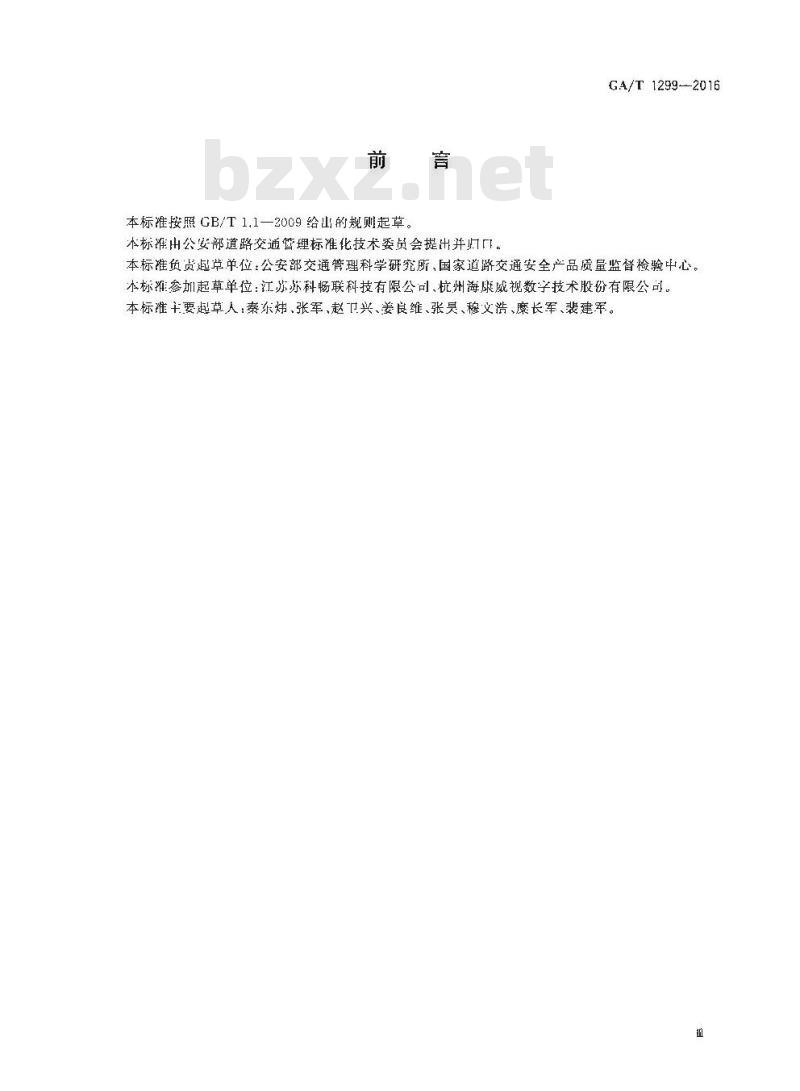

本标准按照GB/T1.1—2009给山的规则起草本标准出公安部道路交通管理标准化技术委员会提出并与I。GA/T 1299--2016
本标准负货起草单位：公安部交通管理科学研究所、国家道交通安全产品质量监督检验中心。本标滩参加起草单位：汀苏苏科畅联科技有限公司、杭州海康威视数字技术股份有限公司。本标士要起草人秦东炜、张军、赵卫兴、姜良、张昊、穆文浩、魔长军、裴建军。1范围

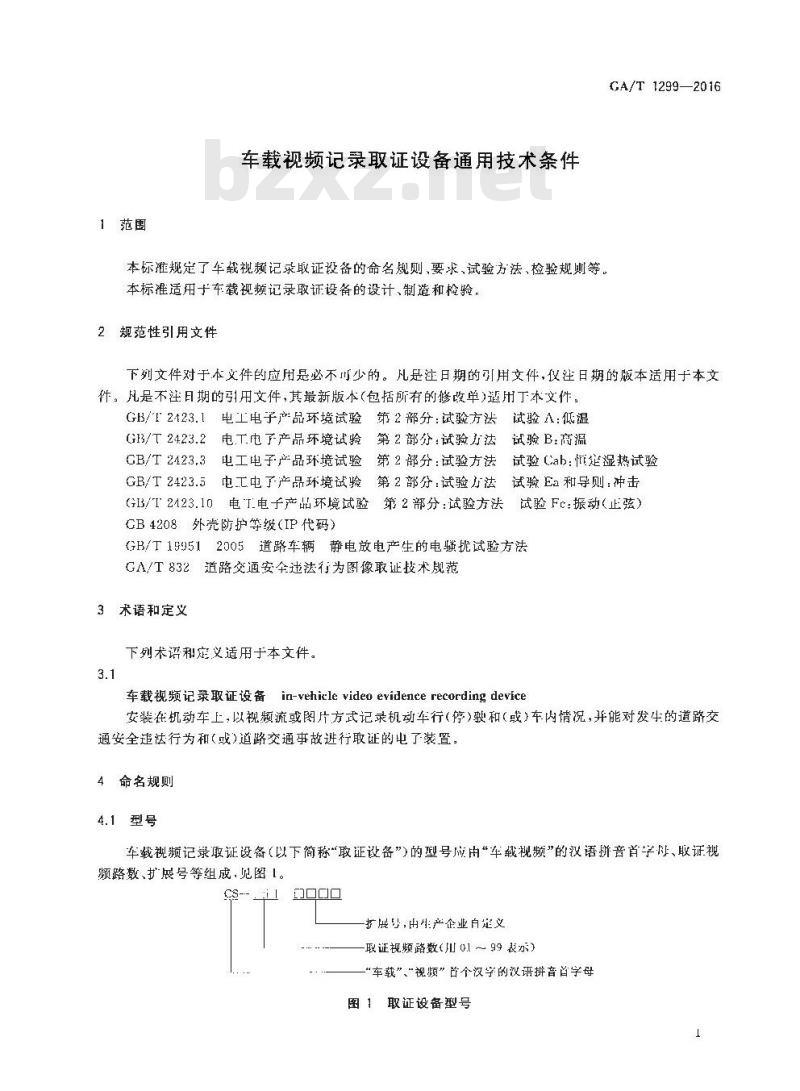

车载视频记录取证设备通用技术条件本标准规定了车载视频记录取证设备的命名规则、要求，试验方法，检验规则等本标准适用于车载视频记录取证设备的设计、制造和检验，2规范性引用文件
GA/T 1299—2016
下列文件对于本文件的应用是必不川少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本包括所有的修改单)用丁本文件。金第2部分：试验方法试验A：低温GB/T2423.1电工电子产品环境试验G13/T2423.2电T电子产品环境彼验第2部分：试验方法试验B：高温GB/T2423,3电工电子产品环境试验第2部分：试验方法试验Cab：忙定湿热试验GB/T2423.5电工电了产品环境试验第2部分：试验方法试验Ea和导则：冲击GB/I 2423.10
）电丁电子产品环境试验第2部分：试验方法试验Fc：振动（止弦）CB4208外壳防护等级（IP代码）GB/T159512005道路车辆静电放电产生的电扰试验方法GA/T832道路交通安全违法行为图像取证技术舰范3术语和定义
下列术语和定义适用于本文件。3.1
车载视频记录取证设备in-vehicle video evidence recording device安装在机动车上，以视频流或图片方式记录机动车行（停）驶和（或）车内情况，并能对发牛的道路交通安全违达行为和(或)道路交通事故进行取证的电了装置：4命名规则
4.1型号
车载视频记录取证设备（以下简称“取证设备”）的型号应由“车载视频”的汉语拼音首字、取证视频路数、扩展号等组成，见图1。CS-00
扩股号,由生产企业自是义
取证视频路数(川01～99表京）
“车载”“视频”苔个汉学的汉语拼音首学母图1取证设备型号
GA/T 1299—2016
4.2设备编号
取证设备的设备编号应山企业代码、唯一的产品序号组成，见图2。3000
MAOD CICL
产品序号（前4位为生产作刀，用年、小各2位数字表示;后4位为该月内的产品牛:产序号，用1位数字或数学学母组合表示）·-企业代码，出生产企业简称的汉语拼音管字月组成(川1位人写学母表)
图2设备编号
示例：生产企业简称为ABCD，产年为2015年1月，该月内生产的第0001号的取证设备，表示为A[1>15010001，5要求
5.1一般要求Www.bzxZ.net
5.1.1组成
取证设备应山视频图像采集单元、数据存储处理单元和应用软件等红成，5.1.2外观
各部件外表面应光洁、平整.不应有叫瓶、划伤、裂缝，变形等缺降。金属机壳表面应有防锈、防腐蚀涂层，金属零件不应有锈蚀。有显示屁的，显示应清晰，完整，不得有缺损现象5.1.3铭牌
取证设备应有铭牌，铭牌应符合如下规定：a）铭牌应安装在主机表面，铭牌应安装牢靠；b）铭牌上应标出制造商信息、产品中文名称、型号、设备编号等内容。5.2电气部件
5.2.1电源
5.2.1.1取证设备的主电源应为车辆电源。5.2.1.2取证设备应自备断电短时蓄电单元，在外部电源断电情况下完成数据保存和正常关机，避免数据丢失。
5.2.2连接导线
取证设备连接导线应使用温度特性等级不低于一40℃～105的阻燃低压电线。5.3电气性能
5.3.1电源电压适应性
在按衣1给出的电源电乐波动范国迹行电乐适应性试验时，取证设备应能正常工作，2
标称电源电压
5.3.2耐电源极性反接性能
表1电气性能试验参数
电源电压波动池围
15--32
极性反接试验电压
GA/T 1299—2016
单位为伏特
让电压
在表1规是的电源电压极性反接试验下，取证设备应能承受1in的极性反接试验，除熔断器外(允许史换烧坏熔断器)不应有其他电气故障试验后取证设备的视频图像采集、记录、数据通信，显示等各项功能均应正常5.3.3耐电源过电压性能
在表1规定的过电压下,取证设备应能承受1 min 的电源过电压试验，试验后取证设备应能止常T作。
5.3.4断电保护性能
断电时，取证设备做进人自动保护状态，断电前存诺的数据不应天失。5.4自检功能
取证设备在道电开始工作时，应首先进行月检，月检止常后应以绿色常亮或显示尿显示等方式指示工作正常，如有故障则应以红因信导显示原显示等方式指示故障信息。5.5计时功能
取证设备应提供以下计时功能：a）提供实时北京时间日期和时钟：b）应能以年、月、日或yyyy/im/dd的方式记录实时日期；对于视频流记录，应能以时、分、秒或hh：mm：ss的力式记录实时时钟，对于图片抓拍记录，成能以时、分、秒（精确到0.01s)或hh:m:ss.ss 的方式记录实时时钟：c）应具备自动校时功能，取证设备时钟与北京时间的误差不超过1.0 。5.6取证功能
5.6.1取证方式
设备成至少具备以下一种取证式：a）全过程取证；
b）人下识别违法行为和(或)交通事故于动取证；c）设备自动识别违法行为和(或)交通事故取证。5.6.2编码格式
视频应采用II.264或H.265编码，以MP1或PS格式存储。图片编码格式应符合FA/T832的要求．
GA/T 1299—2016
5.6.3分辨率
视顺、图片分辨率应不小于（1280×720)像素点。5.6.4视频懒速率
视频顿速率应不小于15fps。
5.6.5视频质量
视题应流畅，具备昼夜光线及环境背景变化的适成能力，且能在逆光、强光、路灯照明，汽车前照灯照明等光照条件下消晰成像，清晰度应能满定人对机动车车型、车身颜色，号牌号码以及现场状况认定的要求。
5.6.6叠加信息
取证设备应能在录制的视频、所拍图片中自动叠加日期、时间、设备编号等信息。其有卫星定位功能的还应叠加地理位置信息。
5.6.7最大记录间隔时间
取证设备采用白动分段记录视频流方式时、相邻两段视频流间最大记录间隔时间应小于或等丁0.1s。5.6.8数据安全性
5.6.8.1视频流应有原始防伪信息，并防山被人为删除，5.6.8.2每幅交通违法行为图片应包含原始防伪信息，防止原始图片在传输、存贮和校对过程中被人为篡政。
5.6.9数据存储
5.6.9.1取证设备存储容量应不小于8h视频录像要求。超过最大存储容量时循环覆盖，5.6.9.2具有多路视频监控功能的取证设备，各路视频应按通道分别存储；对于具有录音功能的取证设备，音视频应同步录制和存储。5.7数据传输
5.7.1数据传输方式
取证设备应具备现场数据下裁功能，可具备联网数据传输功能。5.7.2通信接口
取证设备应具备SD卡存贮接口、USB等通用通信接口。5.8违法取证的特殊要求
5.8.1对机动车行（停）驶情况取证时，视频证据中应船清晰辩别机动车交道违法行为过程，包括场景机动车全景特征和行驶轨迹等，记录机动车交通违法行为过程的视频流时间成火于5s，并满足对违达行为认定的要求。机动车交通违法行为图片证据应符合GA/T832的要求。5.8.2对车内驾驶室取证时，视频证据中应能消晰辨辩认系安全带的位置和驾驶人脸部特征，具有驾驶人图片证据的，图片应符合GA/T832的要求。4
5.8.3对车内乘员区域取证时，视频证据中应能清晰辩认整个乘员区域的场景特征。GA/T 1299—2016
5.8.4对乘员上下车行为取证时，视频中应能清晰辩认所有乘客车门的乘客F.下车行为及车前方，车门外的逆路场景特征。
5.9事故取证的特殊要求
5.9.1录像启动
应具备汽车点火自动启动录像及人工启动录像功能，5.9.2视场范围
单方向（车前方）监控：视场角宜大下或等丁【40°；多方向（车前方加其他方向）监控：前方视场角宜大于或等于140°，其他方向视场角宜人于或等于90°，5,9.3事故数据保护
事故数据保护虚符含以下要求：e）发生事放时，应具备碰撞白动数据保护和手动数据保护功能，防止数据被覆盖；b）在车辆发牛碰摘或紧急制动等速度突变情况时，应能白动保护该时刻之前、之后各不少于5s的连续视频数据；
c）需要时应能通过手动快速触发方式保护该时刻之前，之后各不少于5≤的连续视频数据。5.10扩展功能
5.10.1视频回放
具有显示单几的取证设备，视频间放成满足以下要求：a）具有正常、暂停,单恢,快速,慢速等播放方式。快速播放应支持8倍及以上速度播放，慢速播放应支持1/8倍速播！
b）能快速搜索并回放被保护的视频数据；e）对于分通道保存的视频，应能按通道进行搜索和回放；d）事故取证视频应能在通用播放软件中播放。5.10.2卫星定位
具有卫显定位功能的取证设备应优先使用北斗卫星导航定位，并满足以下要求：a）定位模块确定的地理位置与实际位置的偏差不大于15 m,位置更新赖率不低于1 Hz；b）在取证时，能将所在地的卫显定位信息（经度、纬度等)记录并登加到视频和图片[5.10.3违法行为自动识别取证
取证设备所能根据需要对以下道路交通安全违法行为进行动识别取证：机动车违反规定使用专用车道的；b）变更车道时影响正常行驶的机动车的：机动车违反禁止标线指示的；
d）驾驶人未按规定使用安全带的；c）戴客汽车载人超过核定人数的；[其他能够百动识别的交通违法行为。5
GA/T 1299--2016
5.11气候环境适应性
5.11.1取证设备按6.14的方法进行气候环境试验后，应无任何电故障，机壳、插接器等不应有严重变形；其取证功能，数据存储功能应保持止常；试验前行储的数据不应丢失。5.11.2在盐雾试验后，安装在车外的部件表面不应有严重锈蚀情况。5.12外壳防护等级
安装在车外的部件外壳防护等级应符合GB4208中1P65的要求试验后取证设备的取证功能、数据存储功能应保持正常，试验前存储的数据不应丢火。5.13机械环境适应性
取证设备按6.16的方法迹行机械环境试验后，应无永久性结构变形；零部件应无损坏；应无电气战障，紧闹部件成无松脱现象，插头，逆信接口等接插件不应有脱落或接触不良现象；其取证功能、数搬存储功能成保持正常；试验前存储的数据不应丢失，5.14静电放电抗扰度
试验中及试验后不应出现电气故障，取证功能，数据存储功能应让常，试验前存储的数据不应丢失；在试验中允许显示功能山现异常现象,但在试验结束后功能应恢复正常。6试验方法
6.1试验条件
如未标明特殊要求，所有试验均在下述条件下进行：a）环境温度,15℃~28 ℃；
b）环境相对湿度：45%~75%；
c）供电电源为标称电源电压。
6.2一般要求检查
的视检查取证设备的纽成、外观、铭牌，6.3电气部件检查
6.3.1电源
日视检查取证设备的电源供电方式，6.3.1.1
6.3.1.2切断取证设备的外接电源后.检查设备否还能持续上作5s~7s，实现取证设备正常关机，有效避免数据丢失，
6.3.2连接导线
日视检取证设备连接导线的规格。6.4电气性能测试
6.4.1电源电压适应性试验
按小述条件进行战验：
GA/T 12992016
a）取证设备标称电源电压为12V时，将供电电压调至9V和16V,分别连续工作1h，进行视频录像、图像抓等操作，检查取证设备的功能；b）取证设备标称电源电乐为24V时，将供电电长调至18V和32V.分别连续.1.作1h，进行视频录像、图像挪拍等操作，检查取证设备的功能；记录取证设备标称电源电压为36V时，将供电电压调至27V和48V.分别连续工作1h，进c
行视频录像、图像抓拍等操作，检查取证设备的功能。6.4.2耐电源极性反接试验
对取证设备的电源线施加与标称电源电压极性相反的试验电压，标称电源电用为12V时，施加14V士0.1V的反间电压；标称电源电压为24V时，施加28V0.2V的反向电压；标称电源电压为36V时施加42V土0.2V的反向电压，以1:试验持续时间均为1min。试验后检存取证设备的功能。6.4.3耐电源过电压试验
取证设备标称电源电压为12V时，对其施加24V的T作电压；标称电源电压为24V时，对H施加36V的工作电压；标称电源电压为36V时，对其施加54V的工作电压，以上试验持续时间均为1min.试验后检查取证设备的功能。
6.4.4断电保护试验
将存有数据的取证设备接标称电源电床正常「作，连续断电3d后，检套取证设备记录的实时时间没其荐储的数据信息。
6.5自检功能检查
口视检查取证设备正常工作状态的指示力式。通过断开视频图像采集单元，数据存倦处理单元连接等方式模拟取证设备出现故障，国视检取证设备故障状态的指示方式，6.6计时功能捡查
取证设备连续工存21h,将取证设备计时与标准计时比对，计算计时误差。6.7取证功能检查
6.7.1取证方式检查
进行实车测试，门视检查。
6.7.2编码格式捡查
通过计算机和相关播放软件橙香视频和图片编码格式，6.7.3分辨率检查
通过计算机和相关播放软件捡视频和阁片分辩率，6.7.4视频顿速率检查
通过计算机和相关播放软件检查视频顿速率。6.7.5视频质量检查
分别在逆光、强光等光照条件下，以及在自然光照度不高F30Iux的夜间通过路灯照明、汽车前照灯GA/T 1299—2016
照明等光照条件下进行视顺录像，用计算机和相定播放软你播放最让设备记求的视频，自测检查清晰度6.7.6叠加信息检查
对录制的靓频和挪拍图片逊行问效，检弯叠加借息。6.7.7最大记录间隔时间检查
对顿速率测试仪的品示而而进行摄录，对记录的视频进行单顿回放，查看分殿摄录的两个邻文件的开始和结束面信息，判断显示的时间间隔。6.7.8数据安全性检查
将视频、图片导出后，通过计算机和相关软件人为迹行修收编辑、删除部分视频段等操作，检查数据安全性，
6.7.9数据存储检查
目视或通过计算机检查取证设备存储容量，录制1min视频，检查视频文件大小，计算存储8h视频所需容量。
日视、操作检取证设备存储器类型和存储通过。6.8数据传输检查
6.8.1现场数据下载
人下现场数据下载，并通过计算机检查下载日惠信息，6.8.2联网数据传输
用计算机模拟指定数据中心，并通过网络与取证设备连接，测试联网数据传输功能，测试巾可模拟网络中断故障。
6.8.3通信接口检查
日视检查通信接口。
6.9违法取证的特殊要求检查
进行实车测试，日视检合各类违法取证情况。6.10事故取证的特殊要求检查
进行实车测试，通过紧急制动方式模拟事故发牛过程，目视检查事故取证情况。按以下方式检查视场范画：
将取证设备图像采集单元的镜头垂直对准·-缺平整屏幕，在屏幕上量对应于镜头可视范制的对角线长度，再测量镜头距屏幕的垂直距离，按式(1)计算视场角，a=2X tan- ()
（2斤）
式中：
视场角，单位为度（\）；
d—-尿幕上对应于镜头可视范制的对角线长度，单位为旁米（nn）；h—镜头距屏幕的垂直距离，单位为米（tn)。8
6.11视频回放检查
通过操作并目视检查视频回放功能。6.12卫星定位功能测试
按说明书操作并日视检查〖星定位功能：GA/T1299—2016
定位精度测试设备的RTK平面定位精度应不低丁：加常数为1cm，乘常数为基准站与流动站距离的白万分之。
将被测取证设备按使用状态安装在试验车辆上，在完成定位和置信区间不小于95%条件下，过载波相位差分（RTK)方式，测试取证设备的最大定位误差，测试时试验车辆以不低于20kn/h的速度行驶，连续测试时间不小于1h，测试路段无连续弯道，无明显影响连续定位的屏蔽或扰。6.13违法行为自动识别取证功能检查进行实车安装测试，遂项检查取证设备能否根据需要对相应的道路交通安全逆法行为逃行自动识别取证，
6.14气候环境适应性试验
6.14.1高温试验
6.14.1.1试验设备
试验设备应符合GB/T2423.2的要求。6.14.1.2试验方法
预处理：取证设备按正常工作方式接人信号，接人1.25倍的标称电源电压止常T.作。将连接完毕的取证设备放人离温试验箱，在70C士2的温度下连续通电T作8h，试验中及试验后检代取证设备的外观、主要功能和数据记录：6.14.2低温试验
6.14.2.1试验设备
试验装置应符合GB/T2423.1的要求。6.14.2.2试验方法
预处理：取证设备按正常.1作方式接入信号，接人0.75倍的标称电源电压正常1作，将连接完毕的取证设备放人低温试验箱,在一20 ℃±2的温度下连续通电T作8 h。试验中及试验后检查取证设备的外观、主要功能和数据记录。6.14.3恒定湿热试验
6.14.3.1试验设备
试验装置应符合GB/T2423.3的要求。2试验方法
预处理：取证设备按正常1.作方式接入信号。9
