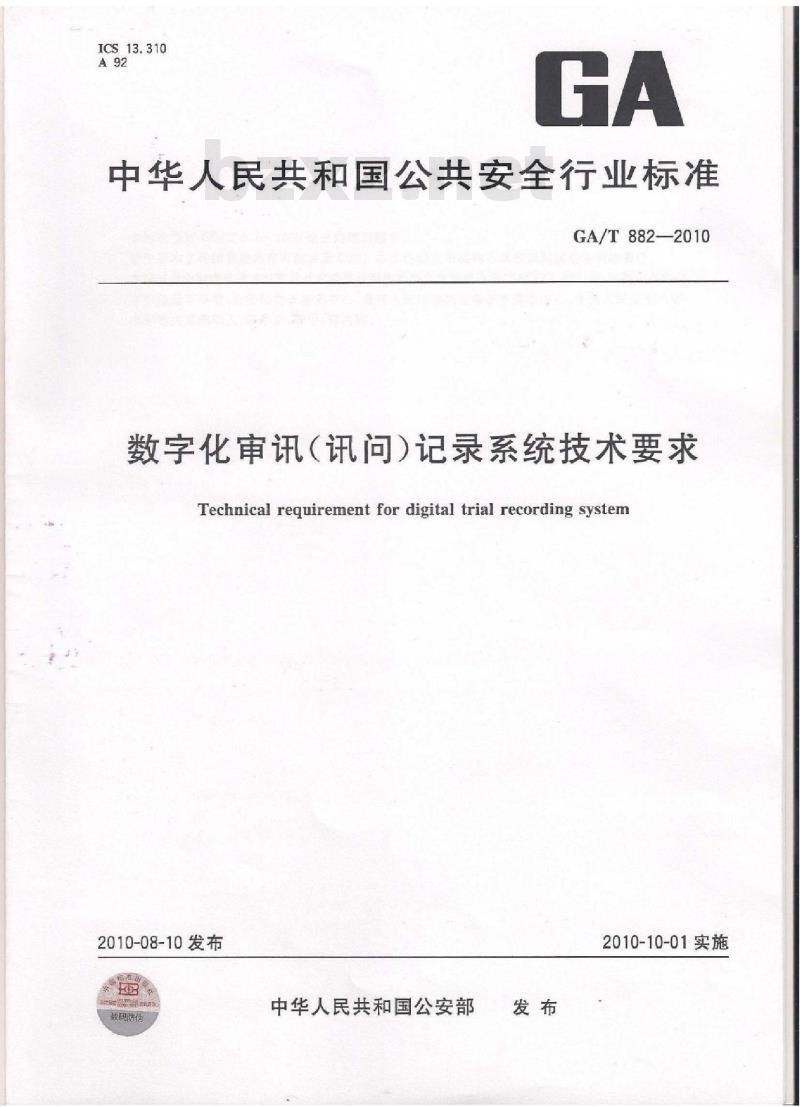

【GA公共安全标准】 数字化审讯(讯问)记录系统技术要求

ICS13.310
中华人民共和国公共安全行业标准GA/T882—2010
数字化审讯（讯问）记录系统技术要求Technical requirement for digital trial recording system2010-08-10发布
数码防伪
中华人民共和国公安部
2010-10-01实施

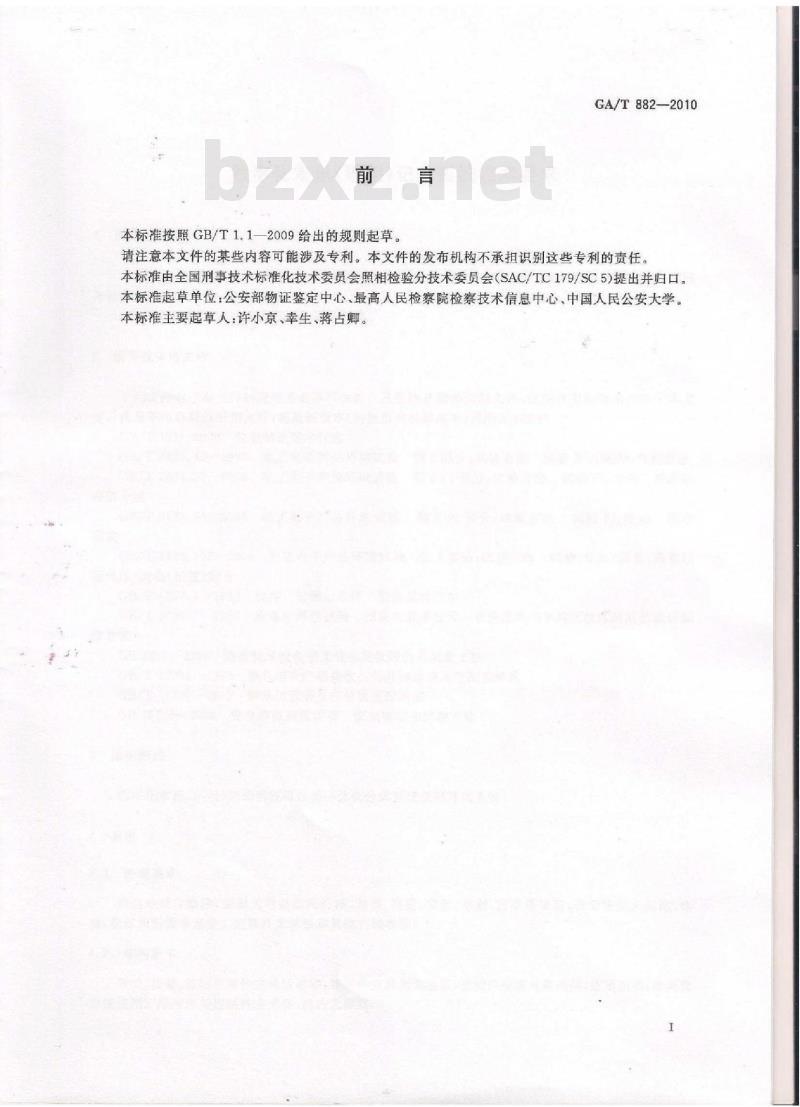

本标准按照GB/T1.12009给出的规则起草。GA/T 882—2010
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由全国刑事技术标准化技术委员会照相检验分技术委员会（SAC/TC179/SC5）提出并归口。本标准起草单位：公安部物证鉴定中心，最高人民检察院检察技术信息中心、中国人民公安大学。本标罹主要起草人：许小京、幸生、蒋占卿。范围

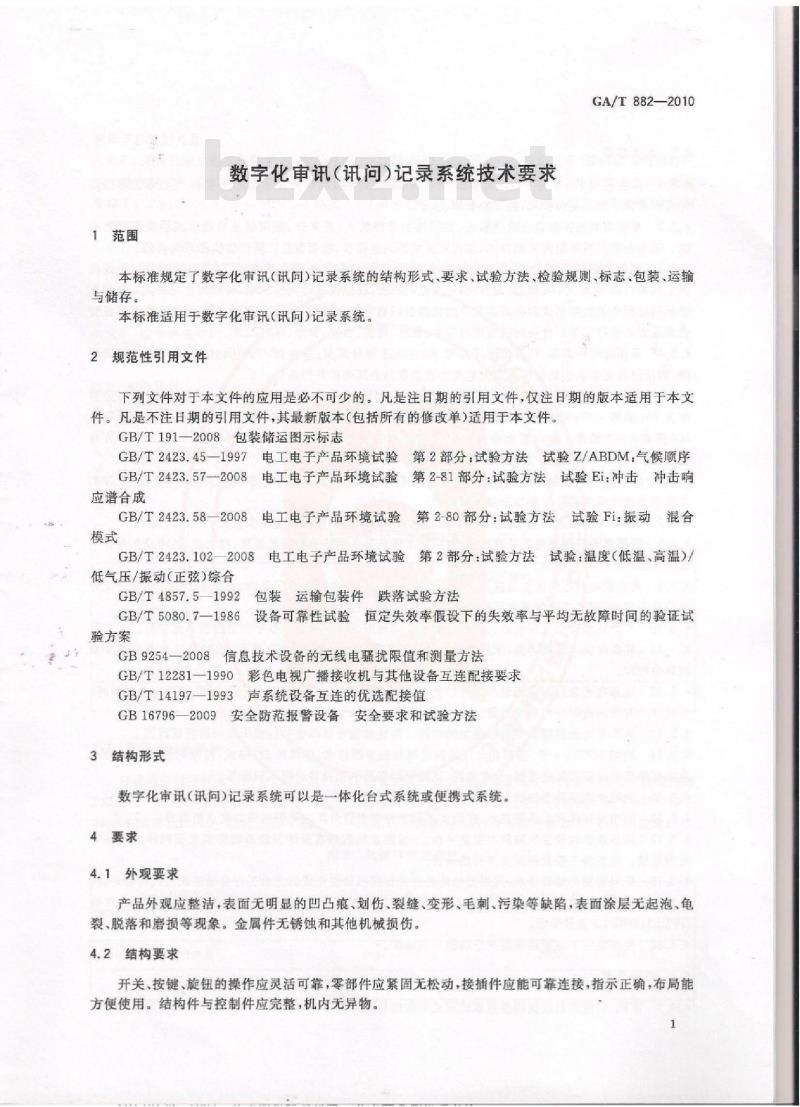

数字化审讯（讯问）记录系统技术要求GA/T 882—2010
本标准规定了数字化审讯（讯问）记录系统的结构形式、要求、试验方法、检验规则、标志、包装、运输与储存。
本标准适用于数字化审讯（讯问）记录系统2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191—2008包装储运图示标志GB/T2423.45—1997电工电子产品环境试验第2部分：试验方法试验Z/ABDM：气候顺序GB/T2423.57—2008电工电子产品环境试验第2-81部分：试验方法试验Ei：冲击冲击响应谱合成
GB/T2423.58—2008
电工电子产品环境试验第2-80部分：试验方法试验Fi：振动混合模式
GB/T2423.102—2008
电工电子产品环境试验第2部分：试验方法试验：温度（低温、高温）/低气压/振动（正弦)综合
GB/T4857.5—1992
包装运输包装件跌落试验方法
GB/T5080.7—1986设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案
GB9254—2008信息技术设备的无线电骚扰限值和测量方法GB/T12281-1990彩色电视广播接收机与其他设备互连配接要求GB/T14197—1993声系统设备互连的优选配接值GB16796—2009安全防范报警设备安全要求和试验方法3结构形式
数字化审讯（讯问）记录系统可以是一体化台式系统或便携式系统。4要求
4.1外观要求
产品外观应整洁，表面无明显的凹凸痕、划伤、裂缝、变形、毛刺、污染等缺陷，表面涂层无起泡、龟裂、脱落和磨损等现象。金属件无锈蚀和其他机械损伤。4.2结构要求
开关、按键、旋钮的操作应灵活可靠，零部件应紧固无松动，接插件应能可靠连接，指示正确，布局能方便使用。结构件与控制件应完整，机内无异物。GA/T 8822010

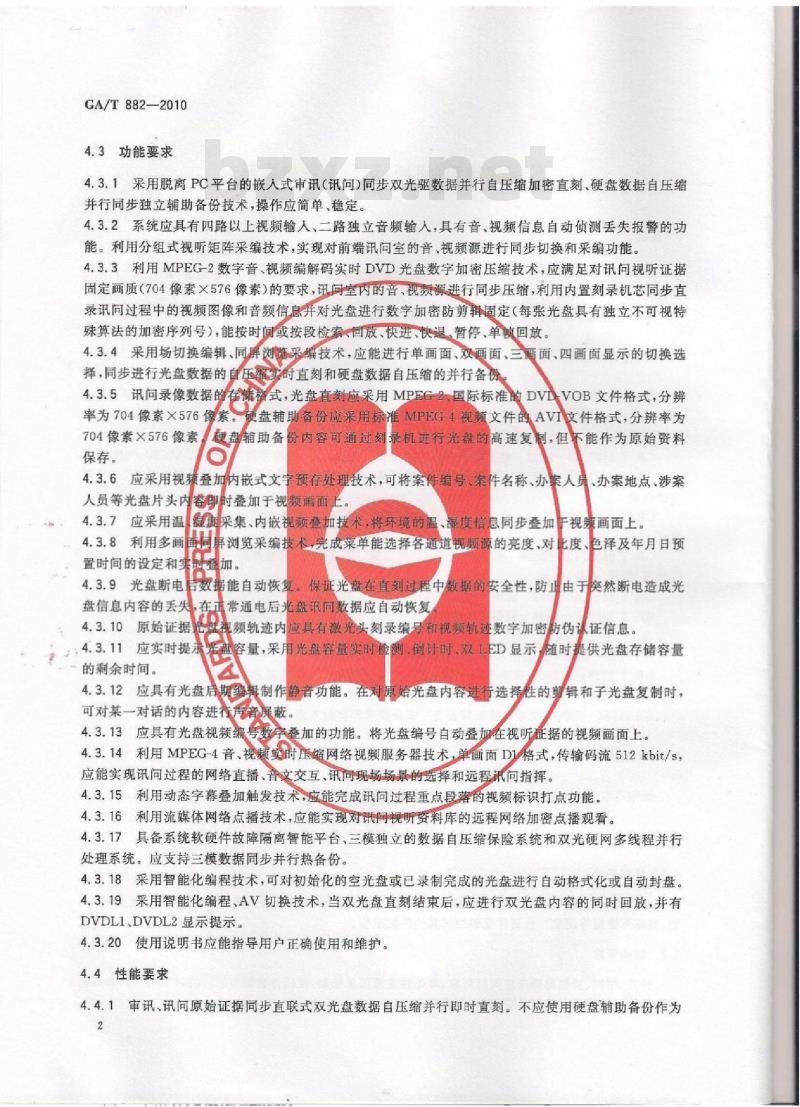

4.3功能要求
4.3.1采用脱离PC平台的嵌人式审讯（讯问）同步双光驱数据并行自压缩加密直刻、硬盘数据自压缩并行同步独立辅助备份技术，操作应简单，稳定。4.3.2系统应具有四路以上视频输人，二路独立音频输人，具有音、视频信息自动侦测丢失报警的功能。利用分组式视听矩阵采编技术，实现对前端讯问室的音，视频源进行同步切换和采编功能。4.3.3利用MPEG-2数字音、视频编解码实时DVD光盘数字加密压缩技术，应满足对讯问视听证据固定画质（704像素×576像素）的要求，讯问室内的音，视频源进行同步压缩，利用内置刻录机芯同步直录讯问过程中的视频图像和音频信息并对光盘进行数字加密防剪辑固定（每张光盘具有独立不可视特殊算法的加密序列号），能按时间或按段检索、回放、快进、快退暂停、单慎回放。4.3.4采用场切换编辑、同屏浏采编技术，应能进行单画面、双画面、三画面、四画面显示的切换选择，同步进行光盘数据的自压时直刻和硬盘数据自压缩的并行备伤4.3.5讯问录像数据的存储式，光盘直刻应采用MPEG2、国际标准的DVLVOB文件格式，分辨便盘辅助备份应采用标准MPEG-4视频文件的AVI文件格式，分辨率为率为704像素×576修素
便盘辅助备份内容可通过刻录机进行光盘的高速复制，但不能作为原始资料704像素×576像素
保存。
4.3.6应采用视频叠加内嵌式文字预存处理技术，可将案件编号、案件名称、办案人员、办案地点、涉案人员等光盘片头内春即时叠加于视频画面上4.3.7应采用温0采集、内嵌视频叠加技术，将环境的温、湿度信息同步叠加于视频画面上。4.3.8利用多画
置时间的设定和实
屏浏览采编技术，完成菜单能选择各通道视频源的亮度、对比度、色泽及年月日预加。
4.3.9光盘断电后数据能自动恢复。保证光盘在直刻过程中数据的安全性，防止由于突然断电造成光盘信息内容的丢失在正常通电后光盘讯同数据应自动恢复4.3.10原始证据
3：4.3.11应实时提示
的剩余时间。
视频轨迹内应具有激光
头刻录编号和视频轨迹数字加密方伪认证信息。盘容量，采用光盘容量实时检测、倒计时、双LED显示随时提供光盘存储容量4.3.12应具有光盘后期赛制作静音功能。在对原始光盘内容进行选择性的辑和子光盘复制时，可对某一对话的内容进行声音屏蔽。4.3.13应具有光盘视频编号数序叠加的功能。将光盘编号自动叠加在视听正据的视频画面上。4.3.14利用MPEG-4音、视频实时压缩网络视频服务器技术，单画面DY格式，传输码流512kbit/s，应能实现讯问过程的网络直播，音文交互、讯问现场场景的选择和远程试问指挥。4.3.15，利用动态字幕叠加触发技术，应能完成讯问过程重点段落的视频标识打点功能。4.3.16利用流媒体网络点播技术，应能实现对讯问视听资料库的远程网络加密点播观看。4.3.17具备系统软硬件故障隔离智能平台、三模独立的数据自压缩保险系统和双光硬网多线程并行处理系统。应支持三模数据同步并行热备份。4.3.18采用智能化编程技术，可对初始化的空光盘或已录制完成的光盘进行自动格式化或自动封盘。4.3.19采用智能化编程，AV切换技术，当双光盘直刻结束后，应进行双光盘内容的同时回放，并有DVDL1、DVDL2显示提示。
4.3.20使用说明书应能指导用户正确使用和维护。4.4性能要求
4.4.1审讯、讯问原始证据同步直联式双光盘数据自压缩并行即时直刻。不应使用硬盘辅助备份作为2
原始证据复制光盘。
GA/T 882—2010

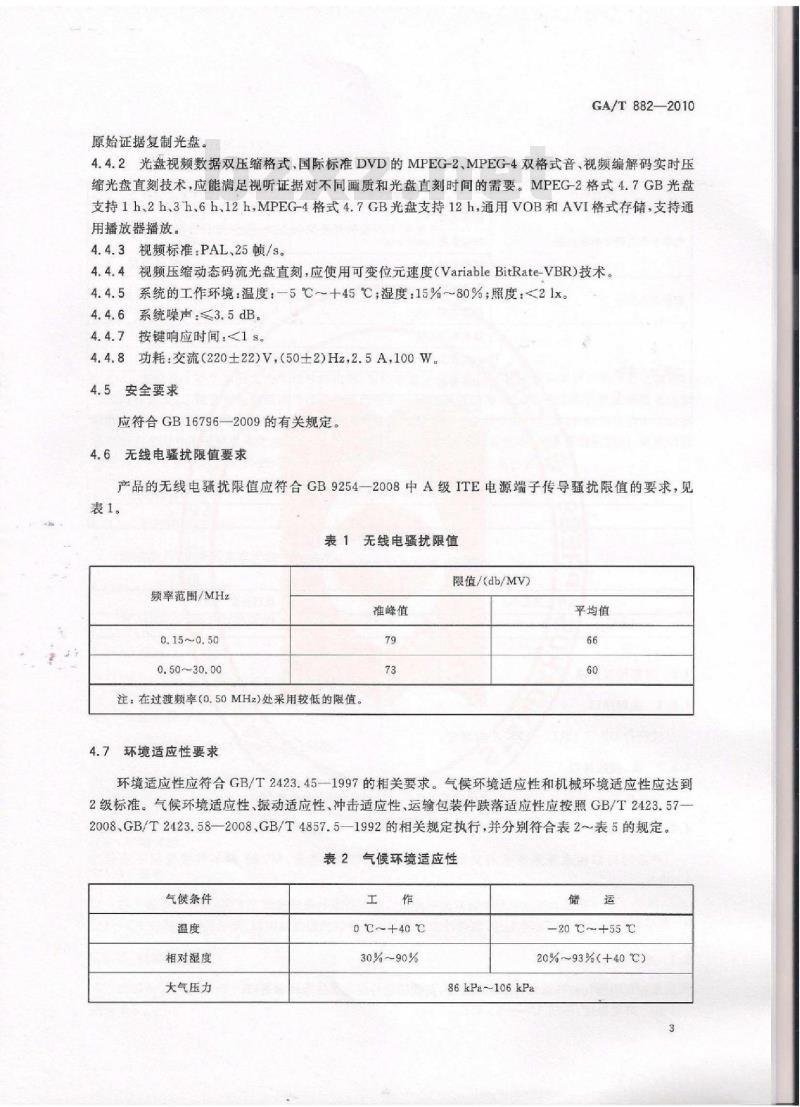

4.4.2光盘视频数据双压缩格式.国际标准DVD的MPEG-2、MPEG4双格式音、视频编解码实时压缩光盘直刻技术，应能满足视听证据对不同画质和光盘直刻时间的需要。MPEG-2格式4.7GB光盘支持1h、2h.3h6h、12h，MPEG-4格式4.7GB光盘支持12h，通用VOB和AVI格式存储，支持通用播放器播放。
4.4.3视频标准：PAL、25顿/s
视频压缩动态码流光盘直刻，应使用可变位元速度（VariableBitRate-VBR）技术。4.4.5系统的工作环境：温度：-5℃+45℃；湿度：15%~80%，照度：<21x。4.4.6系统噪声：≤3.5dB。
按键响应时间：<1s
4.4.8功耗：交流（220±22)V,(50±2)Hz，2.5A，100W4.5安全要求
应符合GB16796—2009的有关规定。4.6无线电骚扰限值要求
产品的无线电骚扰限值应符合GB9254-2008中A级ITE电源端子传导骚扰限值的要求，见表1。
表1无线电骚扰限值
频率范围/MHz
0.15～0.50
0.50~30.00
注：在过渡频率(0.50 MHz)处采用较低的限值。4.7环境适应性要求
准峰值
限值/(db/MV)
平均值
环境适应性应符合GB/T2423.45—1997的相关要求。气候环境适应性和机械环境适应性应达到2级标准。气候环境适应性、振动适应性，冲击适应性、运输包装件跌落适应性应按照GB/T2423.572008GB/T2423.58—2008.GB/T4857.5—1992的相关规定执行，并分别符合表2~表5的规定。表2气候环境适应性
气候条件
相对湿度
大气压力
0℃～+40 ℃
30%~90%
86kPa~106kPa
-20℃～+55℃
20%93%（+40℃)
GA/T8822010
实验项目
初始和最后振动响应检查
定频耐久实验
扫频耐久实验
表3振动适应性
实验内容
频率范围/Hz
扫描速度/（oct/min）
驱动振幅/mm
驱动振幅/m
持续时间/min
频率范围/HZ
扫频速度/（act/min）
驱动振幅/mm
循环欲数
峰值加速度
冲击适应性
水冲持续时间/ms
运输包装件跌落适应性
件质量/kg
4.8互连配接要求
视频接口
应符合GB/T12281
4.8.2音、视频接口
技术要求
1055~10
冲击支形
半正波
跌落高度/m
固定模拟音、视频输出互连配接值应按GB/T14197—1993中的规定。4.9可靠性要求
产品的可靠性水平采用平均无故障工作时间（MTBF）衡量，MTBF的不可接受值不应低于5000h。
5试验方法
基本原则
本标准中除气候环境和可靠性试验外，其他试验均应在下述条件下进行a）环境温度：+15℃+35℃；
b）相对湿度：45%~75%；
c）大气压力：86kPa~106kPa
5.2外观检查
用目测法进行外观检查，判断结果是否符合4.1的规定。5.3结构检查
用目测和手试法检查，判断结果是否符台4.2的规定5.4功能检查
5.4.1按4.3的规定逐项检
GA/T 882—2010
5.4.2光盘直录数字加无序列号的检测，利用本数字化审讯（讯问)记录系统对要检验的光盘进行光盘内容回放，系统会自行检验到光盘加密序列号并显示在视频画面上而利用其他播放器则无法读
取该光盘加密序列号
且与原始序列号不
统支持对自身刻录的光盘内容进行剪辑和复制，光盘如密序列号会自动更换除此之外光盘内容利用任何方法进行剪辑和复制用本系统回放时，系统因检测不到原始光盘视频我迹加密的序列号，则提示为未知光碟。说明光盘已被修改。5.5
性能检查
像用缩比
视频图
应使用DV
工作电
式直录光盘进行检查。
标称值的三10%之内应能正常工作调节工作电池
5.5.3功耗
负载两端，判断结果是香符合448的规定用功率瓦特表
5.6安全试验方法
按GB16796—2009的规定进行试验。5.7
无线电骚扰限值试验
按GB9254一2008的规定进行试验试验过程中，直录，放像、网络各功能应正常工作。5.8环境试验
5.8.1原则
以下各项试验中，按4.7规定的条件进行试验。每项环境试验中规定的初始检测和最后检测，均按4.14.3的规定进行外观、结构和功能的检查以及按键功能的检查，上述各项检查均应正常。5.8.2低温试验
按GB/T2423.102一2008的规定进行试验。试验温度为0℃，试验时间为2h通电工作，恢复时间为2h。
GA/T882—2010
5.8.3储存运输低温试验
按GB/T2423.102—2008的规定进行试验。试验温度为-20℃，不通电，试验时间为16h，试验完毕后在正常气候条件下恢复2h，进行最后检测。为防止试验中受试样品结霜和凝露，允许将受试样品用聚乙烯薄膜密封后进行试验，必要时还可以在密封套内装吸潮剂。
5.8.4高温试验
5.8.4.1工作高温试验
按GB/T2423.102—2008的规定进行试验，试验温度为+40℃，通电工作2h，检测样机工作是否正常，恢复时间为2h，进行最后检测。5.8.4.2储存运输高温试验
按GB/T2423.102—2008的规定进行试验，试验温度为十60℃，不通电，试验时间为2h，试验完毕后，恢复时间为2h，进行最后检测。5.8.5恒定湿热试验
5.8.5.1工作条件下的恒定湿热试验按GB/T2423.102—2008的规定进行试验，试验温度为士40℃，相对湿度为40%～90%，试验前初始检测，试验2h后，在此期间加电运行，检测工作是否正常，恢复时间为2h，进行最后检测。5.8.5.2储存运输条件下的湿热试验按GB/T2423.102—2008的规定进行试验，试验温度为士40℃，相对湿度为90%95%，试验前初始检测，样品不通电。试验时间48h后，试验完毕恢复时间为2h，进行最后检测。5.8.6振动试验
按GB/T2423.58—2008的规定进行试验，受试样品按工作位置固定在振动台上，不通电，按表3规定值，分别在三个互相垂直的轴线方向进行振动。振动试验结束后，进行检测。5.8.7冲击试验
按GB/T2423.57一2008的规定进行试验，不通电，按表4规定值，分别向三个互相垂直的轴线方向进行冲击，次数各为3次。试验后，进行检测。5.8.8运输包装件跌落试验
按GB/T4857.5一1992的规定和表5的规定值进行跌落试验，任选四面，每面跌落一次。试验后进行检测。
5.9可靠性试验
5.9.1试验条件
可靠性试验的目的是确定产品在正常使用条件下的可靠水平。试验周期内，综合因素规定如下：a）环境温度：（+40士3)℃；
b）相对湿度：45%75%；
c）工作电压：交流（220±22)V(50±2)Hz。5.9.2试验方案
按GB/T5080.7—1986的规定执行。5.9.3试验时间
GA/T 882—2010
应持续到总试验集中故障数均能按试验方案做出接受或拒收判决为止，多台受试样品的试验时间不应少于所有受试样品的平均试验时间的一半。5.9.4试验样品
可靠性试验样机应人
5.9.5检查测试项肩
对外观结构和功能应进行3次检查和测试。试验过程中，
失效数据
因引起的失效，计为美联失效，由于产品本
a）5.8中
项不符合要求，计1次关联失效：b)
元器件
、虚焊、开路或短路，导致功能运行不正常，计次关联失效：
程序的偶然停运或运行失常，但无需做任何维修和调整，再经启动就能恢复正常，这种偶然的故摩，积
1次关联失效，不足3次均按照非关联先效处理。台样机计
次（指同一
非关联失效
由于外部客观原因测试设备故障引起的失效，计为非关联失效。非关联先效不计失效数。ONI
6检验规则
检验分类
数字化审讯（讯问）记录系统产品的质量检验包括型式检验和出厂检验，各类检验项目序列见表6。表6各类检验项目
检验项目
外观检查
结构检查
功能检查
性能检查
安全检查
无线电骚扰限值试验
技术要求
试验方法
型式检验
出厂检验
GA/T 882—2010
检验项目
低温试验
高温试验
恒定湿热试验
振动试验
冲击试验
运输包装跌落
可靠性试验
各类检验项目（续）
技术要求
注：表中“”为进行检验的项目，“一”为不检项目。6.2型式检验
当出现下列情况之一时，应进行型式检验：试验方法
型式检验
新产品或老产品转厂生产的试制定型鉴定；a）
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；正常生产时，达到一定产量后；c）
产品长期停产后，恢复生产时；d)Www.bzxZ.net
出厂检验结果与上次型式检验有较大差异时；e)
国家质量监督机构提出进行型式检验要求时。f
型式检验应由国家指定的质量监督部门进行。6.2.3
型式检验的样机数量为2台。
出厂检验
型式检验中，检验项目全部合格，则判定为合格：若有一项不合格，则判型式检验不合格。6.3出厂检验
6.3.1出厂检验由产品制造单位质量检验部门负责进行。6.3.2批量生产或连续生产的产品，要进行全数出厂检验，检验项目全部合格，则判定为合格：若出现任一项不合格，则判该产品不合格。7标志
7.1产品标识
数字化审讯（讯间）记录系统上应标有生产商名称、地址、产品标准编号、标识认可编号、生产日期、商标和型号。
7.2电气标识
机器与电网直接连接的部分，应标有电源的性质、额定电源电压（或工作电压范围）、频率及功耗等。7.3包装标识
产品的外包装箱上面应有下列标志：产品名称，型号，生产商的名称、地址和执行标准号a
商标名称，注册商标图案；
出厂日期，××××年××月××日d)
包装质量：kg
8包装
包装件最大的外部尺寸：L×DXH（mm）：GA/T 882—2010
防潮，向上，小心轻放，堆码层数等包装储运图示标志应符合GB/T191一2008的规定。产品应采用一体式包装。
产品应有牢固的包装，并有防潮、防尘、防震等措施，8.25
经出厂检验合格的产品应连同合格证、使用说明书、附件等一起包装。8.3
9运输
运输过程中应小心轻放，防止受潮，防止震动及机械损伤。10储存
10.1产品储存时，应存放在原包装箱内。10.2存放环境为常温，相对湿度为30%~80%，保持通风与干爆，不应有腐蚀性气体，无机械振动冲击和强电磁场作用。
10.3储存期一般为六个月。
GAT882-2010
中华人民共和国公共安全
行业标准
数字化审讯（讯问）记录系统技术要求GA/T 882-2010
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社皇岛印刷厂印刷各地新华书店经销
开本880X×12301/16印张1字数18千字2010年11月第一版 2010年11月第一次印刷书号：155066·2-21272定价18.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010）68533533
