【YD通讯标准】 ISDN 信令与 IP 互通用户适配层(IUA)技术要求

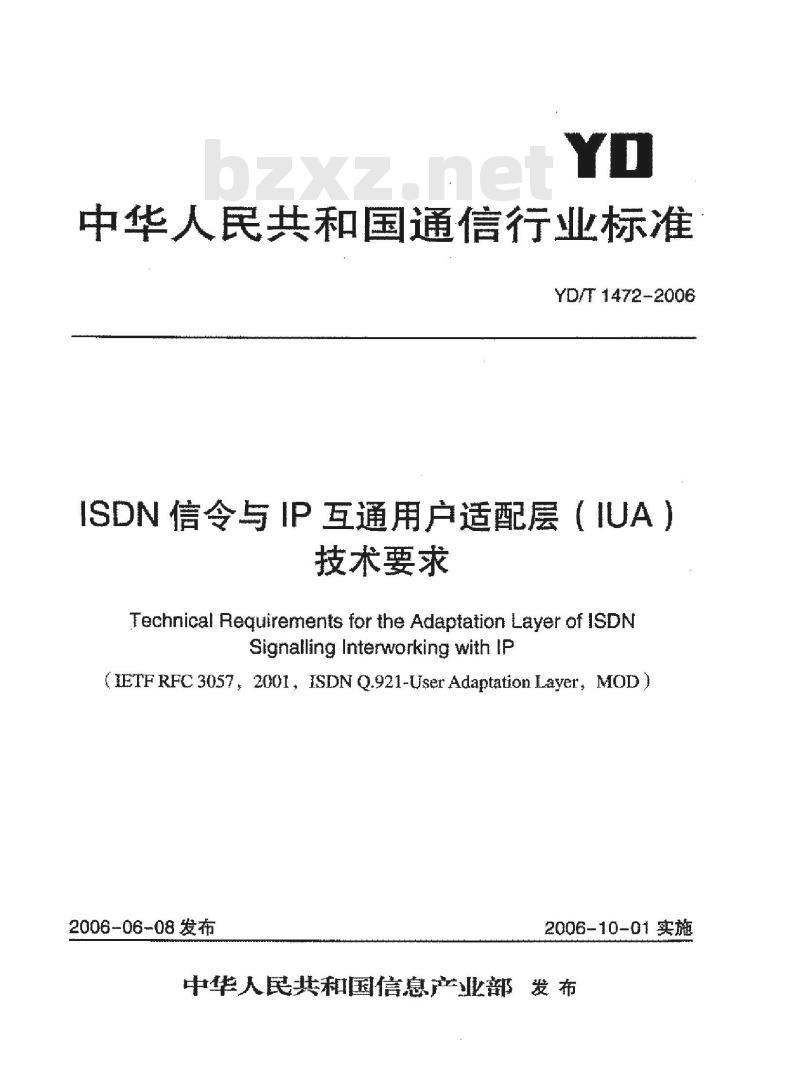

中华人民共和国通信行业标准
YD/T1472-2006
ISDN信令与IP互通用户适配层（IUA）技术要求
Technical Requirements for the Adaptation Layer of ISDNSignalling Interworking with IP(IETF RFC 3057, 2001, ISDN Q.921-User Adaptation Layer, MOD)2006-06-08发布
2006-10-01实施
中华人民共和国信息产业部发布前

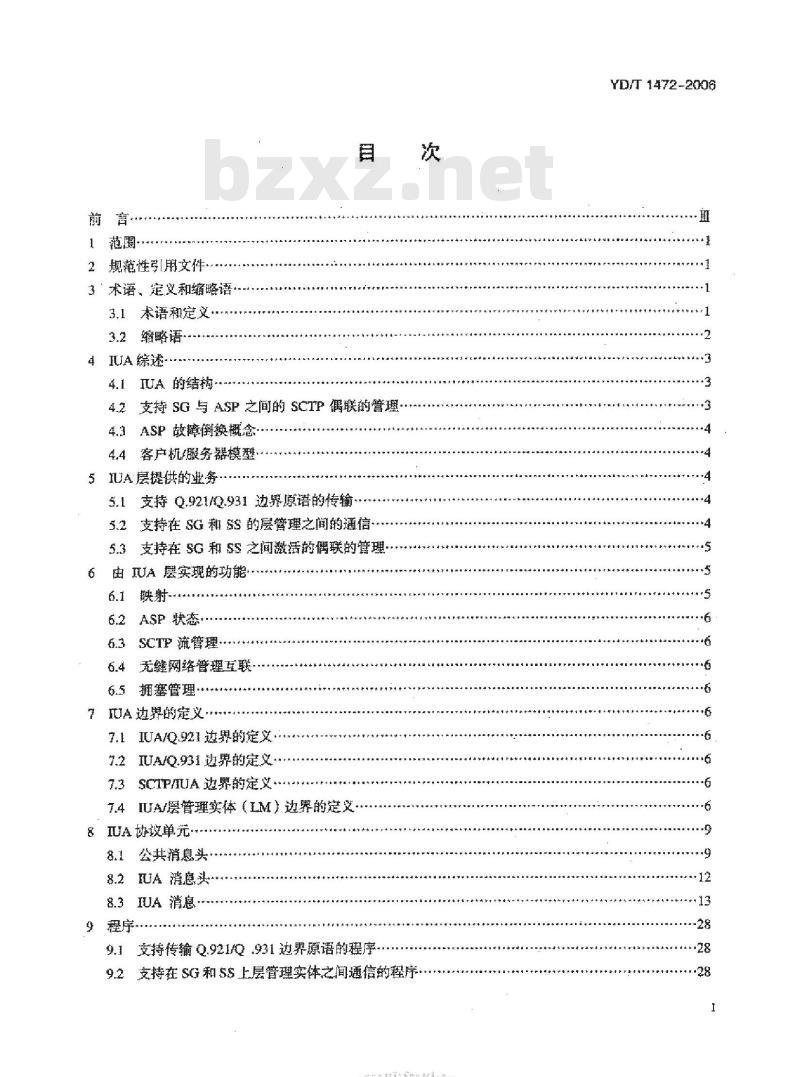

1范围
2规范性引[用文件
3术语、定义和缩略语·
3.1本语和定义
3.2缩略语·
4IUA综速··
4.1IUA的结构
支持SG与ASP之间的SCTP偶联的管理·4.3ASP故障倒换概念
4.4客户机服务器模型.
5IUA层提供的业务
支持Q.921/0.931边界原语的传输5.1
5.2支持在SG和SS的层管理之间的通信·5.3支持在SG和5S之间激活的偶联的管理-由IUA层实现的功能
ASP快态·
SCTP流管理·
无缝网络管理互联·
6.5拥塞管理
7IUA界的定义
7.1IUA/Q.921进界的定义
7.2IUA/O.931边界的定义·
7.3SCIP/IUA边界的定义
7.4IUA/层管理实体（LM）边界的定义8IUA协议单元·
8.1公共消息头：
8.2UA消息卖
8.3IUA消息
9程序
9.1支持传输Q.921/Q.931边界原语的程序9.2支持在SG和SS上层管理实体之间通信的程序-i KAoNi KAca-
YD/T 1472-2006
YD/T1472-2006

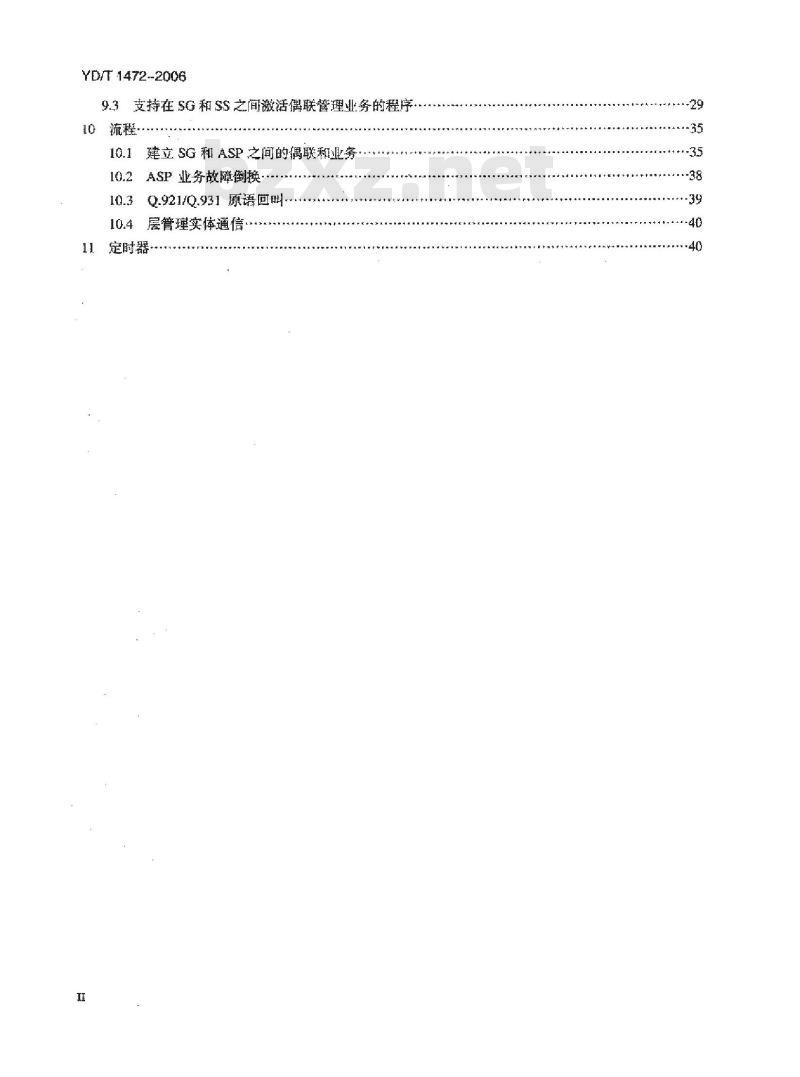

9.3支持在SG和SS之间激活偶联管理业务的程序10
10.1建立SG和ASP之间的偶联和业务10.2ASP业务故障倒换
10.3Q.921/Q.931原语回时
10.4层管理实体通信
定时器，
YD/T1472-2006

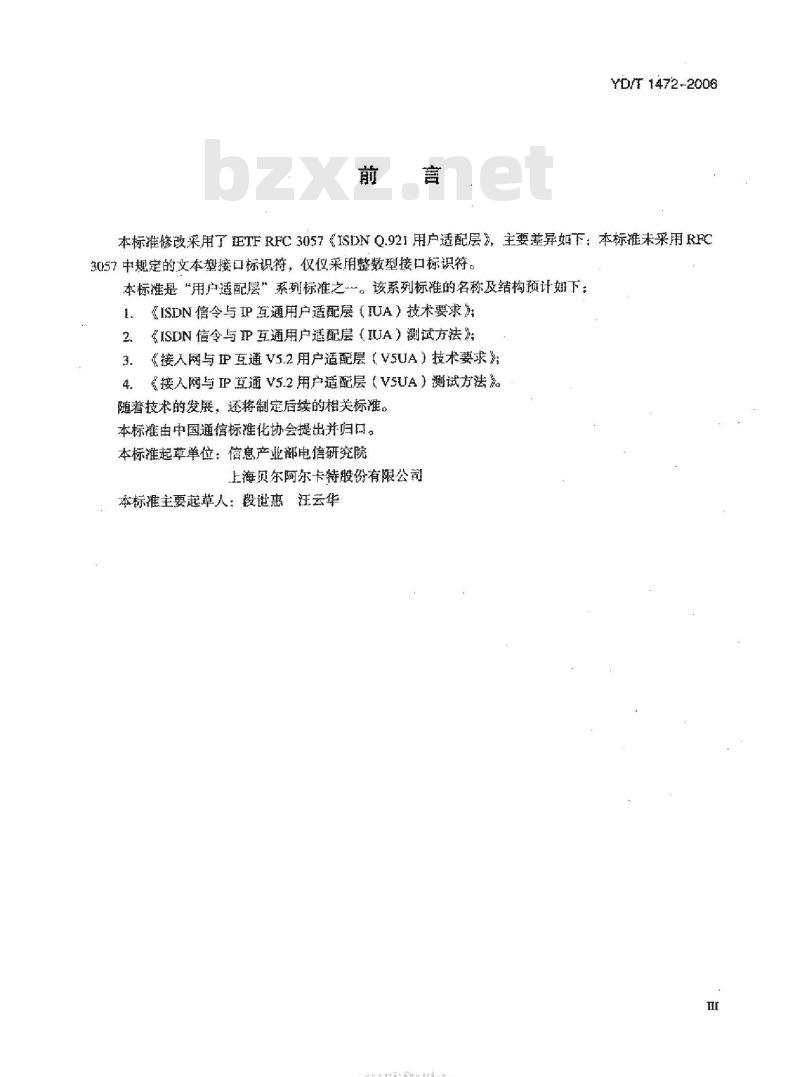

本标准修改采用了ETFRFC3057《ISDNQ.921用户适配层》主要差异如下：本标推未采用RFC05了中规定的文本型接口标识符，仅仅采用整数型接口标识符。本标准是“用户适配层”系列标准之。该系列标推的名称及结构预计下《ISDN信令马IP互通用户适配层（HUA）技术要求2.
《ISDN信令与P互通用户适配层（IUA）测试方法《接人网与互通VS2用产适配层（VSUA）技术要求》：3.
《接人网与IP互通VS.2用户适配层（VSUA）测试方法》。4.
随着技术的发展，还将制定后续的相关标准。本标准由中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信研究院上海贝尔阿尔卡特股份有限公司本标准主要越草人：段惠汪云华I
-iiiKAoNniKAca=

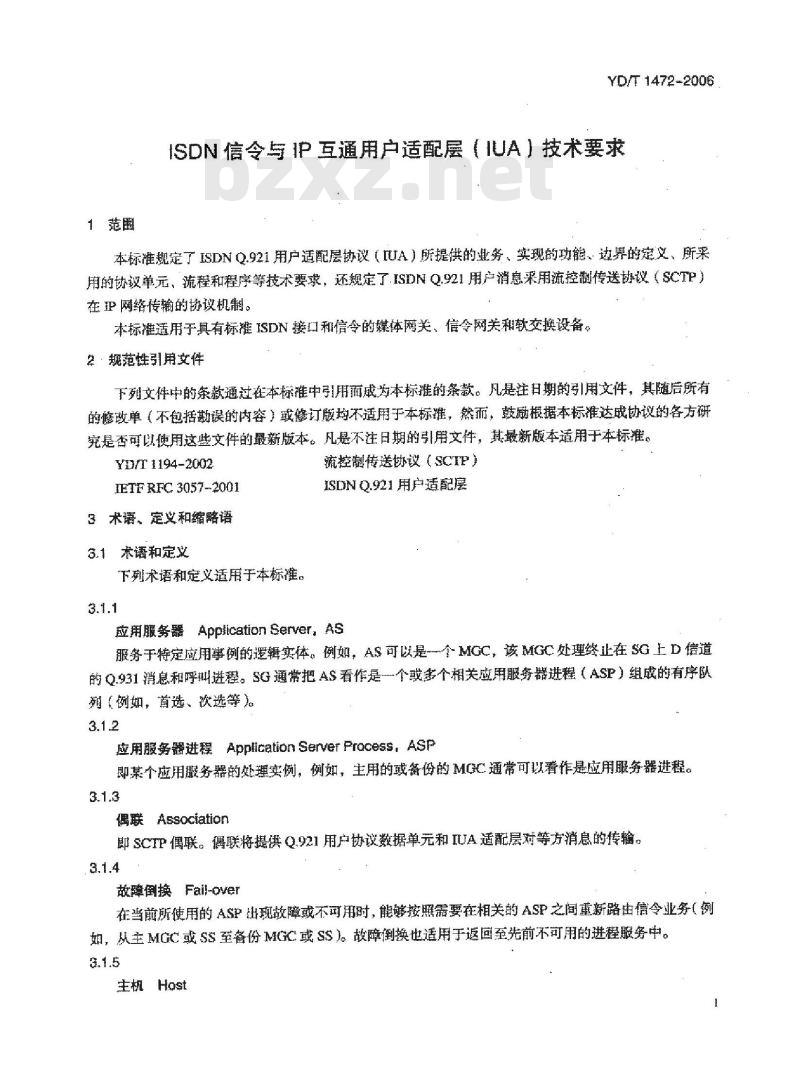

1范围
YD/T 1472-2006
ISDN信令与IP互通用户适配层（IUA）技术要求本标准规定了ISDNQ.921用户适配层协议（IUA）所提供的业务，实现的功能边界的定义，所采用的协议单元，流程和程序等技术要求，还规定了ISDNQ.921用户消息采用流控制传送协议（SCTP）在卫网络传输的协议机制。
本标准适用于具有标准ISDN接口和信令的媒体网关、信令网关和软交换设备。2·规范性引用文件
下列文件中的条款通过在本标准中引用前成为本标推的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可以使用这蓝文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YD/T 1194-2002
IETFRFC 3057-2001
3术语、定义和缩略语
3.1本语和定文
下列术语和定义适用于本标推。3.1.1
流控制传送协议（SCTP）
ISDNQ.921用户适配屋
应用服务器Application serverAs服务于特定应用事例的逻辑实体。例如，AS可以是个MGC，该MGC处理终止在SG上D信道的Q.931消息和呼期进程。SG通常把AS看作是一个或多个相关应用服务器进程（ASP）组成的有序队（例如，首选、次选等）。
应用服务器进程Appication ServerProcess，Asp即某个应用服务器的处理实例，例如，主用的或备份的MC通常可以看作是应用服务器进程。3.1.3
偶联 Association
即SCTP偶联。偶联将摄供Q.921用户协议数据单元和IUA适配层对等方消息的传输。3.1.4
故障倒换Failover
在誓前所使用的ASP出现故障或不可用时，能够按照需要在相关的ASP之间重新路由信令业务（例如，从主MGC或SS至备份MGC或SS。故障倒换也适用于这回至先前不可用的进程服务中。3.1.5
主机Host
YD/T 1472-2006
即ASP所运行的计算机平台。bzxZ.net
接口Interface
支持相关ISDN信令信道的接口。ISDN信令信道可以是16kbit/s的D信道（用于ISDNBRI减64kbit/s的基本或备份D信道（用于ISDNPRI。3.1.7
接口标识符Interfaceldenfier
接口标识符识别在SG上的物理接口，在该接口上发送和接收信令消息。标识符的参数值仅仅與有本地意义，由SG和ASP之间协商。3.1.8
层管理IayerManagement
层管理是处理IUA层和本地管理实体之间的输人和输出的本地书点功能。Q.921用户（Q.921-User）：采用ISDNQ.921业务的任何高层协议（如Q.931）。3.1.9
流 Stream
即SCP流，在从一个SCTP终端点至男个相关联的SCTP终端点之间建立的单向逻辑信道中所有的用户消息都按顾序进行传送，除非提交的是无序传递业务。3.2黯略语
下列缩略语适用于本标准。
Applicaticn Server
Application Server Process
Basic Rate Access
Basic Rate Interface
Digital Subscriber Signaling System No.1Gateway
Internet Protocol
Integrated Services Digital NetworkISDN Q.921-User Adaptation LayerMedia Gateway
Media Gateway Controller
Netwotk Ternination
Primary Rate Access
Primary Rate Interface
Public Switched Telephone NetworkQuality of Service
Swirched Circiut Nerwork
Stream Control Transpott ProtocolSignalling Gate way
Hni KAONi KAca-
应用服务器
应用服务器进程
基本速率接人
基本速率接口
1号数字用户信令
特网协议
综合业务数字网络
ISDN用户适配层
媒体网关
媒体网关控制器
网络终端
次群速率接人
一次群速率接口
公共电话交换网
服务质量
：交换电路网络
流控制传输协议
信令网关
SofrSwitch
Signallimg System No.7
TUA综述
4.1IUA的结构
软交换
No.7信令系统
YD/T 1472-2006
本标准中定义的IUA适配协议适用于在P网络上传送SDNQ.921用户（如Q.931）消息。本标准中ISDN接口可以是支持点到点/点到多点通信模式的次群速率接口（PRI）或基本速率接口（BRI）SG应支持设备相关信令（FAS）在SG中，通过标准的ISDN网络终端（NT）可接收到ISDN信令。SG提供TSCN信令传送与I信令传送的互通功能。SG向MGC对等方的Q.931协议层传送Q.93信令消息如图1所示。ISDN
ISDN端点
NIF：节点互避功能
UA：ISDN用户适配层协议
MGC/Ss
图1IUA在SG和MGCISS上的实现参考结构SG和MCC之间的信令传输机制应满足以下要求：●支持Q.921/0.931之间的源语：?支持SG和MGC/SS的层管理模块之间的通信；·支持SG和MGC/SS之间的激活偶联管理。对于采用IUA作为适配协议的信令传送功能必须要采用流控制传输协议（SCTP）作为低层的传送，协议，SCTP可以提供以下功能：期确的面向分组的递交（非面向流）多个流中的用户消息的顺序递交，地可以提供对单个用产消意的按消息到达顺序进行递交：可选地把多个用户消息复用到一个SCTP分组中；一在媽联的两端用多胜属机置，以增姗网络层的可靠性；一避免泛播和其他攻击
一根据遵路MTU的情况对用户数据进行分段。在公共传输层之下不需要提供另外的元余性保证。在本标准中，关于SCTP的详细内容，应符合YD/T1194～2002中的规定。4.2支持SG与ASP之间的SCTP偶联的管理为了管理SCTP偶联和SG与ASP之间的业务，在SG中的IUA层维护所有动态注册的远端ASP的可用性状态，而且也维护远端ASP的激活不激活肤态。激活的ASP就是那生当前正在接收求自SG的3
:YD/T 1472-2006
务ASP
IUA层可以接受本班管理实体的指令去建立与对等IUA接点的SCTP腾联，这可以通过采用M-SCTFESTABLISH原语去请求，指示和证实与对等IUA节点的SCTP偶联的建立。IUA层也需要采用M-SCTTSTATUSRequest和Indicaion原语通知本地管理实体下层SCTP偶联的状态。例如，IUA层会向本地管理实体通知ISCTP偶联释放的原因，不管是由UA层内部决定释放还是由来自SCTP的原语请求释做。
4.3ASP故障倒换概念
为了支持呼处理能力的高可靠性，IUA应支持ASP敌障恢爱功能，所有进人SG的Q.921用户消息基于息的接口标识符都被分翻配给惟一的应用服务器（A）在实际情况中，应用服务器就是所配置的用于处理Q.921用户消意的所有ASP列表。在列表中的一个或实个ASP通常是激活的（即能够处理业务），而其他ASP可能是不可用的或未激活的，可能在激活的ASF发生故障或不间用时得到使用。IUA支持n+K元余模式（主备用、负荷分担、广播），其中n是需要处理业务的最小元余ASP数目，k是可用于接管故障或不可用ASP的ASP数目。注：1+1主备用几余是该模式的一个子集，雨1+0也应作为一个子集被支持，即没有ASP元余。4.4客产机/服务器模型
推荐SG和ASP都能够支持客户/服务器操作。采用IUA的对等节点应被配置成这种方式以便在初始化SCTP偶联时案个节点总是作为客户端前另个节点总是作为服务帮端。缺省的定位是SG作为服务器端，颜ASP作为客产端，在这种情况下，ASP应初始化至SG的SCTP偶联。SCTP和TCP为IUA注册的用户端口号码是9900
注：本标准中的SG仅仅为支持IUA的逻辑功能实体，并不表示实际设备。5IUA层提供的业务
5.1支持Q.921/Q.931达原诺的传输在DSS1信令中，Q.9211Q.931之间的原语已标准化，IUA层需要支持这两者间的所有摄语以成功地呼叫高层0.931。这些原语包括：·DLESTABLIS理：用来请求、指示和证实建立多帧操作的程序结果，DL-RELEASE：用来请求，指示和证实终正先前建立的多顿操作的程序结果，或者报告不成功的建立尝试：
+DL-DATA：用于请求和指示由Q.921层所传递或接收到的层消息（Q.931），Q.921层采用确认信息传递服务来处理这照消息：?DL-UNITDATA：用于请求和指示由Q.921层所传递或接收到的三层消息（Q.93），Q.921层来用非确认信息传递服务来处理这些消息5.2支持在SG和SS的层管理之间的通IUA也必须支持在SG和SS上的层管理之间的通信。IUA需要提供某些业务以便在SG和SS上的层管理模块之间的通信，IUA所需支持的原语如下：·M-TEISTATUS：用于请求、证实租搭示ISDN终端点标识符（TEI）的状态（已分配/未分配）·M-ERROR：用于指示接收到UA消息前产生的错误（例如，接口标识符不为SG所识别）。4
iKAoNiKAca=
5.3支特在SG和SS之间激活的隅联管理YD/T1472-2006
IUA应支持在SG利SS之间的激活偶联的管理。IUA层能通过接受层誉理实体的指令来建立与对等IUA节点的SCTP偶联，这个过程可以通过采用M-SCTPESTABLISH源语来实现。为了方便层管理实体管理在SG和SS之尚的SCIP偶联，IUA层和层管理实体之间定义以下原语：·M-SCTPESTABLISH：用来请求，指示和证实到对端IUA节点的SCTP的偶联建立：·M-SCTPRELEASE：用来请求，指示和证实到对端IUA节点的SCTP的偶联释放，IUA层也可能需要向层管理通知SCTP偶联的状态，这能够通过M-SCTPSTATUS原语来获得。·M-SCTPSTATUS：用于请求和指示下层SCTP偶联的状态。·M-ASPSTATUS：在SG和MGC棋的IUA层上都保存有ASP状态，M-ASPSTATUS原语可以由层管理用于尚IUIA层请求应用服务器进程的状态，也用于指示应用服务器进程的状态。，M-ASP-UP：由层管理由于向应用服务器进程发送ASPUp消意。该原语地可以用于产生ASPUPAck消息。
·M-ASP-DOWN：由层管理由于向啦用服务器进程发送ASPDOWn消息，也可以用于产生ASPDOWAck消息。
·M-ASP-ACTTVE：由层管理用于向应用服务器进程发送ASPACtiVe消息，也可以用于产生ASPActive Ack 消息。
，M-ASP-INACTIVE：由层管理用于陶应用服务器进程发送ASPImacUVe满息，也可以用于产生ASP Inactive Ack 消息
+M-ASSTATUS：由层管理用于请求应用服务器的状态，也可以用于指示应用服务器的状态。6由IUA层实现的功能
6.1映射
IUA层必须维护接口标识符与SG上物理接口的映射表。物理接口可以是E1接口或接口上的时随。此外，对于给定的物理接口，SG必须能够识别相关的信令信道。在SG和SS上IUA层都必领维护TEI和SAPI的状态。
仅当ASP为特定的接口标识符发送ASP激活消意时，SG将映射接口标识符至SCTP偶联/流。该映射是动态的且由于ASP状态的改变前可以随时改变。因此，SG必须维护AS/ASP的状态并在路由至ASIASP的消意期间参考其状态。D信道、接口标识特、SG中的AS和ASP之间的逻辑关系如图2所示。可信道1
功精道
接口识得
按口标识符
图2D信道、接口标识符、SG中的AS和ASP之间的遥料关系注：ASP可以在个或多个AS内。
YD/T 1472-2006
6.2 ASP状态
在SG上的IUA层必须维护其所支持的ASP的状态。由于接收到对等方至对等方的消息或接收到来自本地SCTP偶联的指示，ASP的状态会改变。在SG中，AS列表包含活动和不活动的ASP以支持ASP负载均衡和故障倒换程序。当主ASP和备份ASP都可用时，IUA的对等方协议猫要控制当前的活动ASP。在逻辑AS内的ASP有序列装在SG内保持不断更新以反映活动的AP。IUA层也需要向本地管理实体通知ASP或AS的状态，这可以通过M-ASPSTATUS或M-ASSTATUS原语实现。
6.3SCTP流管理
SCTP允许用产在偶联最初建立时规定可以使用的流的数量，IUA层颜责保证这些流的正确管理。由于这些流的单间特性，UA层并不知道其对等UA层的流编号与接口标识符的映射，接口标识符位于IUA消息头内。为了最小化传输和缓冲延迟并改善信令单光的综合性能和可靠性，链个信道采用单独的SCTP流。
6.4光缝网络普理互联
如果当前的活动ASP不处于ACTIVE状态，在SG上的IUA层应向本地层管理实体传递IUA用户（Q.931）不可用的指示，层管理应指示Q.921采用相应的行动。同样地，如果某个SCTP偶联失败，在SG上的和ASP侧的IUA层都应产生释放原语以使数据链路脱离业务。6.5拥塞管理
如果TUA层变拥塞（与具体实现有关），它应停止从SCTP偶联中读取数据以遵循来自对等IUA的控。
7IUA边界的定义
7.1UA/.92边界的定文
DL-ESTABLISH
DL-RELEASE
DL-DATA
DL-UNFT DATA
7.2IUA/Q.931边的定义
DL-ESTABLISH
DL-RELEASE
DL-DATA
DL-UNIT DATA
7.3SGTP/IUA边界的定义
由 SCTP向高层提供的原语包括高层至SCTP 与SCTP至高层的原语，详细内容应按照YDT1194~2002第5章的规定。
7,4IUA/层管理实体（LM）边界的定义M-SCTP ESTABLISH Request
方向：IM→IUA
HiiKAONiKAca=
目的：LM请求ASP以建立与SG的SCTP偶联。M-SCTP ESTABLISH COMrT
方向：IUA-+LM
目的：ASP间LM证实它已建立与SG之闻的SCTP偶联M-SCTP ESTABLISH Indication
方向：IUA-LM
自的：SG通知LM，ASPE经建立了SCTP偶联。M-SCTP RELEASE Request
方向: LM-IUA
的：LM尚ASP请求释放与SG的SCTP偶联。M-SCTP RELEASE Confirm
方向：UA-LM
自的：ASP向LM证实已经释放了与SG的SCTP偶联。M-SCTP RELEASE Indication
方向：IUA-→LM
耳的：SG向LM通知ASP巴经释敢了SCTP偶联。M-SCTP STATUS Request
方向：LMUA
日的：LM向IUA请求报告SCTP联的状态。M-SCTP STATUS Indication
方间：IUA-+LM
自的：UA报告SCTP偶联的状态。M-ASP STATUS Request
方间：LMUA
召的：LM向SG请求报告远端ASP的状态。M-ASP STATUS Indicaticon
方向：IUA-+LM
自的：SG报告远端ASP的状态。
YD/T 1472--2006
YD/T 1472-2006
M-AS-STATUS Request
方间：LMUA
国的：LM尚SG请求报告AS的获态。M-AS-STATUS Indication
方间：IUA-LM
自的：SG报告AS的状态。
M-NOTIFY ndication
方向： IUALM
百的：ASP报告它已经接收到来自其对等方的NOTIFY消息。M-ERROR Indication
方向：TUA-LM
目的：ASP或SG报告它已经接收到来自其对等方的ERROR消息。M-ASP-UP Request
方向：LM-→IUA
目的：LM间ASP请求启动其操作并向SG发送ASPUP消息。M-ASP-UP Confirm
方向：IUA-+LM
目的：ASP报告其巴经接妆到来自S的ASPUPAck。M-ASP-DOwN Request
方向：LM--IUA
目的：LM向ASP请求终止其操作并向SO发送ASPDOWn消息。M-ASP-DOWN Confirn
方向：IUA-+LM
日的：ASP报告它已轻接收到球自SG的ASPDOWNACK消息。M-ASP-ACTIVE Request
方间：LM→UA
目的：LM向ASP请求发送ASPACTIVE消息至SG。M-ASP-ACTIVE Coirm
方间：IUA-+LM
Hni KAONi KAca-
