【GA公共安全标准】 机械防盗锁

ICS 13.310
DownloadFromhttp://bbs.infoeach.comGA

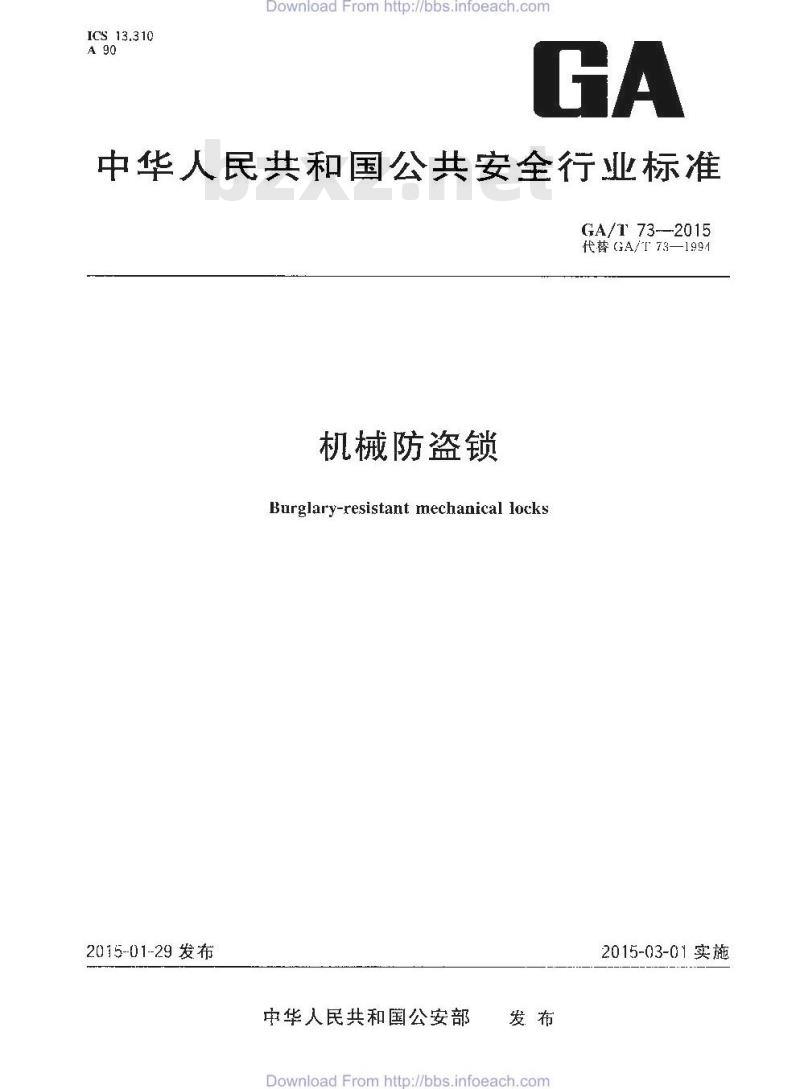

中华人民共和国公共安全行业标准GA/T73-2015
代替GA/T 73—1994
机械防盗锁
Burglary-resistant mechanical locks2015-01-29发布
中华人民共和国公安部
DownloadFromhttp://bbs.infoeach.com2015-03-01实施
GA/T 73-—2015

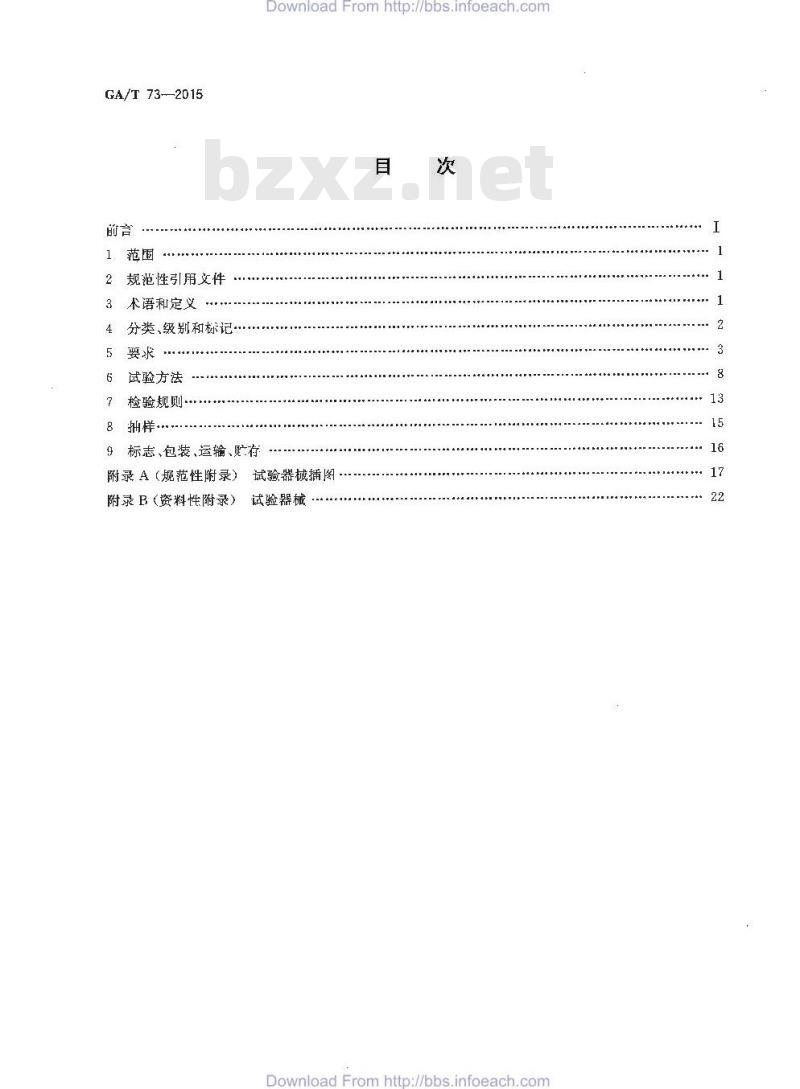

规范性引用文件
术语和定义
分类、级别和标记…
试验方法
7检验规则
9、标志、包装、运输、贮有
DownloadFromhttp://bbs.infoeach.com目
附录A（规范性附录）试验器械插图附录B（资料性附录）
试验器械
DownloadFromhttp://bbs.infoeach.com13
DownloadFromhttp:/bbs.infoeach.com前

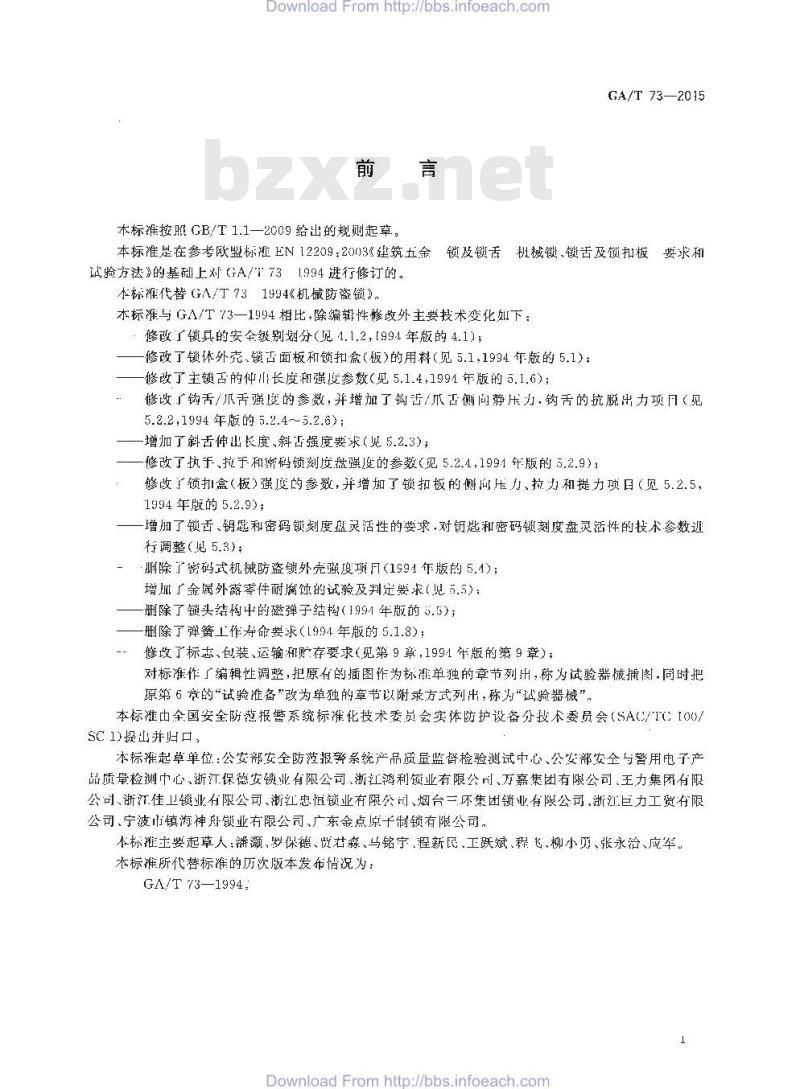

本标准按照GB/T1.1一2C09给出的规测起草，GA/T 73—2015
本标准是在参考欧盟标EN12209，2003《建筑五金锁及锁舌机械锁、锁舌及锁扣板要求和试验方法》的基础上对GA/731994进行修订的。本标准代替GA/T731594《机械防额”。本标准与GA/T73—1994相比，除编辑性修改外主要技术变化如下：修改了锁具的安全级别划分（见1.1.2，[994年版的4.1)；-修改了锁体外壳、锁否面板和锁扣盒（板）的用料（见5.1.1994年版的5.1）：修改了主锁否的仲山长度和强度参数（见5.1.4，1994年版的5.1.6）；修改广钧舌/爪舌强度的参数，并增加了钩哲/爪舌侧间静压力，钩舌的抗脱出力项几（见5.2.2,1994 年版的 5.2.4~5.2,6);增加了斜舌伸出长度斜舌强度要求（见5.2.3）；修改了执于、拉于和辫码锁刻度盘强度的参数（见5.2.4，1994年版的5.2.9）；修改下锁扣盒（板）强度的参数，并增加了锁扣板的侧向压力、拉力和提力项日（见5.2.5，1994年版的5.2.9)；
增加了锁舌、钥匙和密码锁刻度盘灵活性的要求，对钥匙和密码锁刻度盘灵活性的技术参数行调整（见5.3）：
-删除了密码式机械防盗锁外壳强度项月（1994年版的5.1)；增胍了金属外露零件耐腐蚀的试验及判定要求（见5.5）：删除了锁头结构中的磁弹子结构（1991年版的5.5）删除了弹簧工作寿命要求（[994年版的5.1.8）：修改了标志、包装、运输和贮存要求（见第9章，1994年版的第9章）：对标准作广编辑性调整，把原有的插图作为标准单独的章节列出，称为试验器械捕图.同时把原第6章的“试验准备”改为单独的章节以附录方式列出，称为“试验器械”本标准中全国安全防范报警系统标准化技术委员会实体防护设备分技术委员会（SAC/TC1O0/SC 1)提并归口
本标准起草单位：公安部安全防报繁系统产品质量监督检验测试中心、公安部安全与警用电子产品质量检测中心、浙江保德安锁业有限公司、渐江利锁业有限公司、万嘉集团有限公司、王力集团有限公司、浙江佳卫锁业有限公司、渐江忠恒锁业有限公司、烟台三环集团锁业有限公司、渐汇巨力工贸有限公司、宁波市镇海神舟锁业有限公司、广东金点原子制锁有限公司在标雅主要起草人：播灏、罗保德、贸君森、马铭宁、程新民、工跃斌、程起、柳小刃、张永治、应军本标准所代替标准的历次版本发布情况为：GA/T 73—1994:
DownloadFromhttp://bbs.infoeach.com1范围
DownloadFromhttp://bbs.infoeach.com机械防盗锁
GA/T 73—2015
本标准现定了机械防盗锁的术语和定义、分类、级别和标记、要求、试验力法.检验规则、标志、包装、透输和些存
本标准适用于防盗安全门上使用的插芯式、外装式和密码式机械防盗锁，防瓷保险柜（箱）使用的机械陷瓷锁可部分参照使用。2规范性引用文件
下列文件刘丁木文件的应用是必不可少的。凡是痒川期的引用文件，仅注日期的版木适用于本文科。儿是不注括期的引用文件，其最新版(包括所有的修敢单)适用于本文件。GB/T1771色漆和清漆耐中性盐雾性能的测定GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQI.)检案的逐批检验掘样计划GB/T6461金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级G13/T99692008业产品使用说明书总则(HI3/T1O125人造气氛腐蚀试验盐雾试验GB/T15729—2008于用扭力扳于通用技术条件1SO4628-2:2003色漆和清漆涂层破坏的评价一般类型破坏的程度、数量及大小的评定第2部分:起池程度的表示法(Paints and varnishcsFvaluation ol degradlation ol coatings一Designationof quantity and size rlefecis, and ol intensity ol unilorm changes in appearance- Part 2 Assessmcnt ofdegree ot blistering)
3术语和定义
下列术利定义适用于本文件。
机械防盗锁burglary-resistantmechanical luck逆过机械传动装置操控锁具的启闭，具有防钻，防错、防撬、防拉、防冲击，防技术开启功能要求的机械锁
防钻drilling resistant
锁具抵御便携式电钻划，导致使用拨动工具打开锁具的能力。3.3
民sawing resistant
抵抗普通于特式钢锯锯割主锁舌（栓）使其火去作用的能力3.4
防撬prying resistant
锁具在处十键定状态下.抵抗撬概撬锁具的能力，1
DownloadFromhttp://bbs.infoeach.comGA/T 73—2015

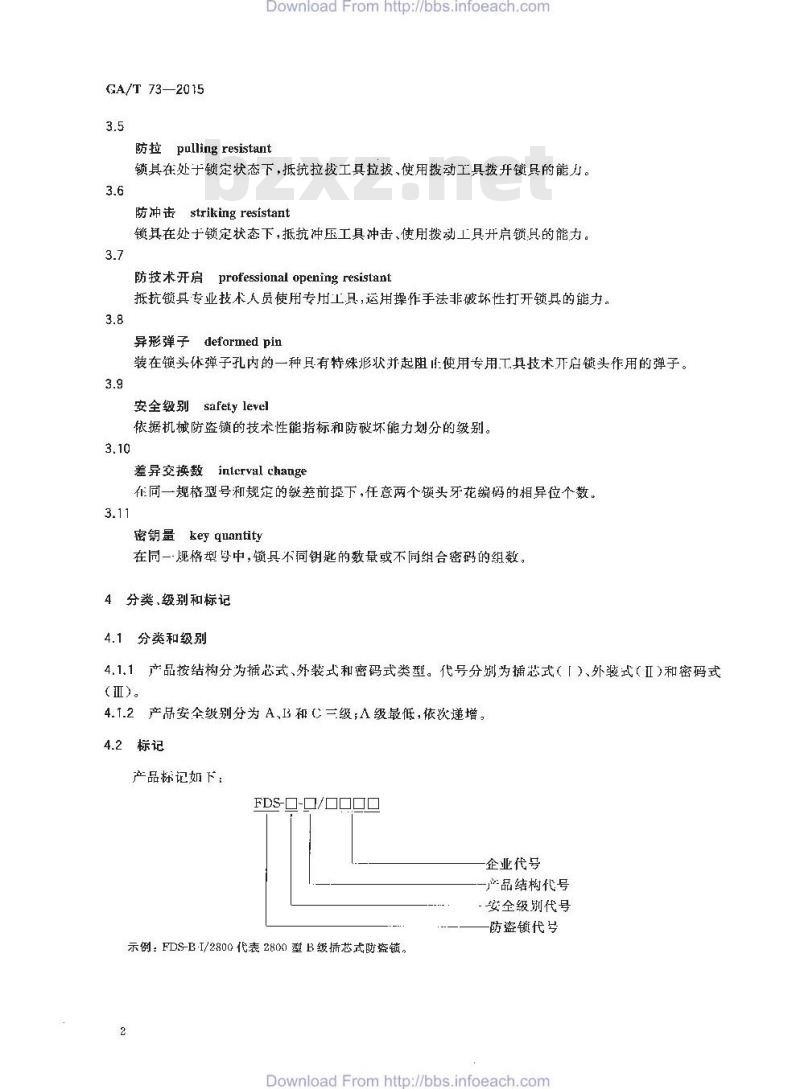

DownloadFromhttp://bbs.infoeach.com防拉 pulling resistant
锁具在处于锁定状态下，抵抗拉披工具拉拔、使用拨动工具拨开锁具的能力。3.6
防冲击 striking resistant
锁其在处于锁定状态下，抵抗冲压工具冲击、使用拨动工具开启锁具的能力。3.7
防技术开启professional opening resistant抵抗锁具专业技术人员使用专用工具，运用操作手法非被坏性打开锁其的能力。3.8
异形弹子defarmed pin
装在锁头体弹子孔内的一种具有特殊形状并起阻止使用专用工具技术开启锁头作用的弹子。3.9
安全级别safetylevel
依据机械防盗锁的技术性能指标和防破坏能力划分的级别。3.10
差异交换数intcrvalchange
在同一规格型号和规定的级差前提下任意两个锁头牙花编码的相异位个数。3.11
密钥量keyquantity
在同一规格型号中，锁具不同钥匙的数量或不同组合密码的组数，4分类、级别和标记
4.1分类和级别
4.1.1产品按结构分为插式、外装式和密码式类型。代号分别为插式（「）、外装式（ⅡI）和密码式(亚)。
4.1.2产品安全级别分为A,I3和C级；A级最低，依次递增。4.2标记
产品标记如下：
FDS-O-O/DOOD
企业代号
产品结构代号
-安全级别代号
防盗锁代号
示例：FDS-B-I/2800代表2800型B级折芯式防锁。2
DownloadFromhttp://bbs.infoeach.com5要求
5.1一般要求
5.1.1锁体结构
DownloadFromhttp://bbs.infoeach.comGA/T 73—2015
用钥匙开启的锁在锁定后，不应有不用钥些能使主锁舌被开启的功能；主锁舌成有锁舌止动装置，当钥匙插人锁头旋转时，主锁舌已伸出但未达到链定状态时，钥匙应不能拔出。5.1.2锁头结构
锁头不应是单排弹子结构。应采用多排弹子、单排复合弹了、叶片或杠杆等具有一定防技术开启功能结构；弹子结构的锁头应配备不少卡4颗异形弹了。采用双向锁头时，内、外开启的钥些应相间5.1.3传动操作机构
锁具的拉手、执手或密码式机械防盗锁的操纵件当受外力破坏时，在结构上可使比失效或可与锁体脱离，但此时主锁舌应仍处于锁定状态。5.1,4锁舌伸出长度
捕芯式、外装式机械防盗锁主锁舌伸山，A和B3级应不小于20m丑，C级应不小丁21mm，钩否/舌应不小于14mm，斜舌应不小丁11mtm。密码式机械防盗锁卡锁舌仲山，A和13级应不小于9tim5.1.5锁体外壳、锁舌面板和锁扣盒（板）材料厚度要求锁体外壳、锁舌面板和锁扣盒（板)的材料厚度应不低于表1规定。表1锁体外壳、锁舌面板和锁扣盒（板)材料厚度要求级别
冷乳板
1.5±0.11
2.0±0.13
锁体外荒
热乳板
1,5±0.12
2.0±0.14
锋合铸件
注：锁否面板厚度允许中锁面板与衬板组合而成。5.1.6密码式机械防盗锁的密码
应操作容易，更换程序简单，保密间靠。5.1.7尺寸要求
5.1.7.1锁头/锁舌配合间隙
锁舌面板
冷轧板
热乳被
2.5±0.15
3.0上0.17
单位为旁米
锁扣盒(板）
羚乳板下载标准就来标准下载网
1.5±:0.11
2.0±6.13
热轧板
锁芯台店与锁头体轴尚配合间隙应不大0.2nm，锁舌与锁舌孔配合隙应不大于0.5mm；密码式机械防盗链的锁否与锁舌孔配合间隙应不大于1.5mm，5.1.7.2锁舌缩回后尺寸要求
锁舌缩回后，舌端面与锁舌间板表面的配介高山不大了【mm，低于不人于0.5an：锁舌确板与锁3
DownloadFromhttp://bbs.infoeach.comGA/T 73—2015
DownloadFromhttp://bbs.infoeach.com壳的配合间隙应不人于0.5mm。
5.1.7.3密码式机械防盗锁转向片间隙密码式机械防瓷锁的转向片两相邻面之间的最小间隙为0.64mm5.1.7.4密码式机械防盗锁刻度盘防开启浅糖及转向片尺寸差异密码式机械防盗链转向片上具有防止技术开房浅槽的，转向片的直径尺寸差异应不小于1mⅡ。5.1.7.5密码式机械防盗锁刻度盘转向片分度格转动尺寸三转向片密码式机械防盗锁的刻度盘在转动超过规定1.25分度格时，四转向片密码式机械防盗锁的刻度盘在转动超过规定1.50分度格时，锁不应被打开。5,1.8外观要求
5.1.8.1锁体铆接件外观
锁体上的各种接件应连接牢固，铆创垂直于壳体,钉头光浒.平整：5.1.8.2密码式机械防盗锁刻度盘外观密码式机械防盗锁刻度盘字迹应清晰，线条粗细一致·基准线应有明显标志。5.1.8.3操纵件/装饰件外观
拉于、把手、执手、旋钮和转向片等操纵件及锁头圈、覆板、锁舌面板、锁扣盒（板）等装饰固定件表面应平整光，无裂痕、缺角等缺陷；电镀或涂装层应色光洁、均匀，无烧焦、露底、起泡和划伤等瑕舰，刻度盘线条应均匀清晰，基位置明显，不应有断线或模糊不清等瑕疵。5.1.8.4锁具外露零件及表面处理锁具外露零件应使用黄铜、不锈钢或其他等效的材料制成.所有钢制零件应经过电镀或涂装等表面荫腐处理。
5.1.9永久性安全级别标记
锁具应按4.1.2的规定设有水久性安全级别标记。标记用大写英文宇母利中文架休汉字“级”字组成，并以不可涂改的为式印在产品本体明显位置。5,2机械强度
5.2.1主锁舌强度
5.2.1.1主锁舌抗侧向静压力
插芯式、外装式机械防盗锁主锁舌在承受6000N的侧间静乐力后，密码式机械防盗锁主锁否在承受 A级2 000 N,B级 3000N侧向静压力后,锁成能正常使用。5.2.1.2主锁舌抗轴向静压力
在承受表2规定的轴向静压力后，锁舌回缩量应不大于表2规定值。4
DownloadFromhttp://bbs.infoeach.com5.2.2
锁体结构
插芯式
外装式
密码式桃械
防盗锁
钩舌/瓜舌强度
DownloadFromhttp:/bbs.infoeach.com表2主锁舌抗轴向静压力
轴静压力
钩舌/爪舌在承受表3规定的载荷后，应能正常使用。表3钩舌/瓜舌强度
斜舌强度
钩否/爪否则向静压力
7 (109
钩舌轨向拉力
GA/T 73—2015
锁缩量/m
单位为牛顿
钩舌抗脱出力
在承受A级2000N，13级和C级3000N的侧向静压力后，斜舌保险后在承受A级500N,B级和C级1000N的轴而静乐力后，应能正常使用。5.2.4操纵件强度
5.2.4.1拉手、把手、执手或密码式机械防盗锁刻度盘抗拉性能机械防敏的拉于、把于、执于或码式机臧防盗锁刻度盘在承受1600 N静拉力作用后，上述各零件以及转动芯轴应无明显损坏，传动机构能正常工作。5.2.4.2把手.热手或密码式机械防盗锁刻度盘抗扭性能机械防盗锁的把手、执手或密码式机械防盗锁刻度盘在承受A级25V·Ⅱ，B级50N·m和C级75N·Ⅱ扭作用后应能正常使用，转动芯轴应无明显损坏，传动机构能正常工作，5.2.5锁扣盒（板）强度
锁扣盒(板)在承受表4既定肉载荷后，应能正带使用。5
DownloadFromhttp://bbs.infoeach.comGA/T73—2015
猛芯式
外装式
钥匙强度
DownloadFromhttp://bbs.infoeach.com表4锁扣盒(板)强度
锁扣盒轴向静乐力
锁扣板侧向静压力
在承受3V·Ⅱ扭矩作用后，应无明显变形，并能正常使用。5.2.7锁头连接螺钉和螺孔强度
锁扣板报力
锁头上的连接螺钉在承受3000N静拉力后，应无滑牙、脱扣现象。5.2.8活装锁头连接强度
单位为牛顿
锁扣板抗提力
活装锁头与锁体连接后应牢固可靠，在3000N静压力作用后，锁头应不脱离锁体，并能正常使用。5.3灵活度
5.3.1主锁舌灵活度
用钥匙操作主锁舌的转动扭矩应不大于1.5N·m，主锁舌启、闭应无阻滞现象。5.3.2斜舌灵活度
钥匙操作斜舌扭矩
应不大于1.5N·m，斜舌启、闭应无阻滞现象。5.3.2.2执手操作斜舌扭矩
成不大于3N·，斜舌房、闭应无阻滞现象。5.3.2.3斜舌轴向缩进静压力
应在2.5N～9.8N之间。
5.3.2.4斜舌闭合静压力
应不大于49N。
5.3.3钥匙拨出静拉力
应不大于 9,8 N,
5.4耐久性
开启锁否机构的相关传动部件耐久性应达到A级应不少于6×101次，B级和C级应不少于1×105次。6
DownloadFromhttp://bbs.infoeach.com5.5耐腐蚀
DownloadFromhttp:/bbs.infoeach.comGA/1 73—2015
锁具外露的电镀或涂装件按表5规定时间的中性盐雾试验后（电镀层按GB/T10125，涂层按GB/T1771进行）,电敏层的保护评级R应不低于6级或外观评级R。应不低可8级；涂装件的起泡程度应不超过ISO4628-2:2003中舰定的密度2和尺寸3的要求。表5耐腐蚀时间
耐腐蚀时间
防破坏功能
单使为小时
锁具按正常安装：使用附录B规定的工具对机械防盗锁实施防钻、防锯、防撬、防拉、防冲击、防技术启试验和密码式机械防瓷锁的防技术开启试验，锁被破坏,被打开的序工.作时间应不少于表 6规定。
差异量、密钥量和互开率
差异量
防破坏净工作时间
防冲击
防技术开启
单位为分
密码式机械防盗锁
防技术开启
以长度变化为差异的,H差异量应不小丁0.5 mm:以角度变化为差异的,其差异量成不小于15°5.7.2
理论密钥量、实际可用密钥量和互开率现论密钥量、实际可用密钥量和互开率应符合表7舰定。表7理论密钥量、实际可用密钥量和互开率插芯式、外装式机械防盗锁理论及实际密铝虽毁别
弹丁锁论密钥典
3 × 101
善异交换数
叶片和杠邦锁理论密钥量
差异交换数
实际可用
密钥盘
应不大于
理论密韧量
的46%
DownloadFromhttp://bbs.infoeach.com密码式机横防盗锁
理论案钊
量/种
实际州
应不人于
理论密钊量
的60%
GA/T 73—2015
6试验方法
6.1一般要求试验
6.1.1锁体结构试验
DownloadFromhttp:/bbs.infoeach.com用日视和正常操作的方法进行，判定试验结果是否符合5.1.1的要求。6.1.2锁头结构试验
用目视、解剖锁产品设计结构方式进行，判定试验果是否符合5.1.2的要求。6.1.3传动操作机构试验
用月视、解剖产品和手感的方法进行，判定试验结果是否符合5.1.3的要求。6.1.4锁舌伸出长度试验
把锁具安装在专用夹具上，将锁舌完全伸，以锁舌面板为基准用精度为0.02mm的高度尺测量主锁舌、钩舌/爪舌、斜舌的仲出顶端至锁面板之间的距离，即为锁舌伸出长度。判定试验结果是否符合5.1.4 的要求。
6.1.5锁体外壳、锁舌面板和锁扣盒（板）材料要求试验用精度为0.02m游标卡尺或0.01mm=T分尺对锁体外壳、锁舌面板和锁扣盒（板）的材料进行测量,测量结果应符合5.1.5的要求，6.1.6密码式机械防盗锁的密码试验按照产品使用说明书要求进行变换密码操作，使用不同的开启密码操作五次，判定试验结果是否符5.1.6的要求
6.1.7尺寸要求试验
6.1.7.1锁头/锁舌配合间隙试验用附录B中规定的量具或塞尺进行测量，判定测量结果是否符合5.1.7.1的要求。6.1.7.2锁舌缩回后尺寸要求试验用附录B中规定的量具进行测量，判定测量结果是否符合5.1.7.2的要求。6.1.7.3密码式机械防盗锁转向片间隙试验用附录B牛规定的量具或塞尺进行测量，判定测量结果是否符合5.1.7.3的要求。6.1.7.4密码式机械防盗锁刻度盘防并启浅槽及转向片尺寸差异试验用目视检查转间片的浅；用附录3中规定的量其测量转向片直径尺寸的差异，判定测量结果是否符合5.1.7.4的要求。
6.1.7.5密码式机械防盗锁刻度盘转向片分度格转动尺寸试验用手把转间片刻度盘分度格调整至超过规定值（三转向片的1.25分度格，四转向片的1.50分度格）8
DownloadFromhttp://bbs.infoeach.comDownloadFromhttp:/bbs.infoeach.com后，然后检查密码式机防盗锁能否打开，判定试验结果是否符合5.1.7.5的要求，6.1.8外观要求试验
6.1.8.1锁体铆接件外观试验
用目视的方法进行,判定试验结果是否符合 5.1.8.1 的要求。6.1.8.2密码式机械防盗锁刻度盘外观试验用自视的方法进行,判定试验结果是否符合5.1.8.2的要求。6.1.8.3操纵件/装饰件外观试验用月视的方法进行，判定试验结果是否符合5.1.8.3的要求。6.1.8.4锁具外露零件及表面处理试验用自视的方法进行；判定试验果是否符合5.1.8.4的要求。6.1.9永久性安全级别标记试验
用目视的行法进行，判定试验结果是否符合5.1.9的要求。6.2机械强度试验
6.2.1主锁舌强度试验
6.2.1,1主锁舌抗侧向静压力试验GA/T 73—2015
将试验样品固定在试验机丁作台上，如附录A巾阁A.2所示，主锁舌伸出到完全锁定位置，在距锁舌面板3ⅡⅡ处对主锻舌逐步施加至舰定的侧向静压力开保持60S，卸载后对锁进行操作试验，判定试验结果是否符合5,2.1.1 的要求。6.2.1.2主锁舌抗轴向静压力试验将试验样品固定在试验机T作台上，如附录A巾阁A.3所示，主锁舌伸出到完全锁定位置，对主额舌顶端遂步施加至舰定的轴向静压力并保持60 5，卸载后测量锁舌的回缩量·判定试验结果是否符合5.2.1.2的要求。
6.2.2钩舌/爪舌强度试验
侧向静压力试验：将试验样品固定在试验机下作台上、如附录A中图A.2所示，钩舌/爪舌伸出到完全锁定位置，在距镇舌前板3I处对钩舌/爪舌逐步施加至规定的侧向静压力并保持60 s.卸载后刘锁迹行操作试验，判定试验结果是否符合5.2.2的要求。轴闻静拉力试验：将试验样品固定在试验机工作台上，如附录A中图A,4所示，钩否仲山到笼全锁定位置。对钩舌逐步施川至规定的轴静拉力并保持60=，卸载后检查锁的状况，判定试验结果是否符合5.2.2的要求，
抗脱山力试验：将试验样品固定在试验机T作台「：，如附录A巾图A5所示,锁舌间板品垂直，在离锁否面板3mm位置处对钩舌逐步施加垒规定的抗脱出力并保持60s,御载后检查锁的状况，判定试验结果是否符合 5.2.2的要求。9
