ICS.29.060.20
cCs 13

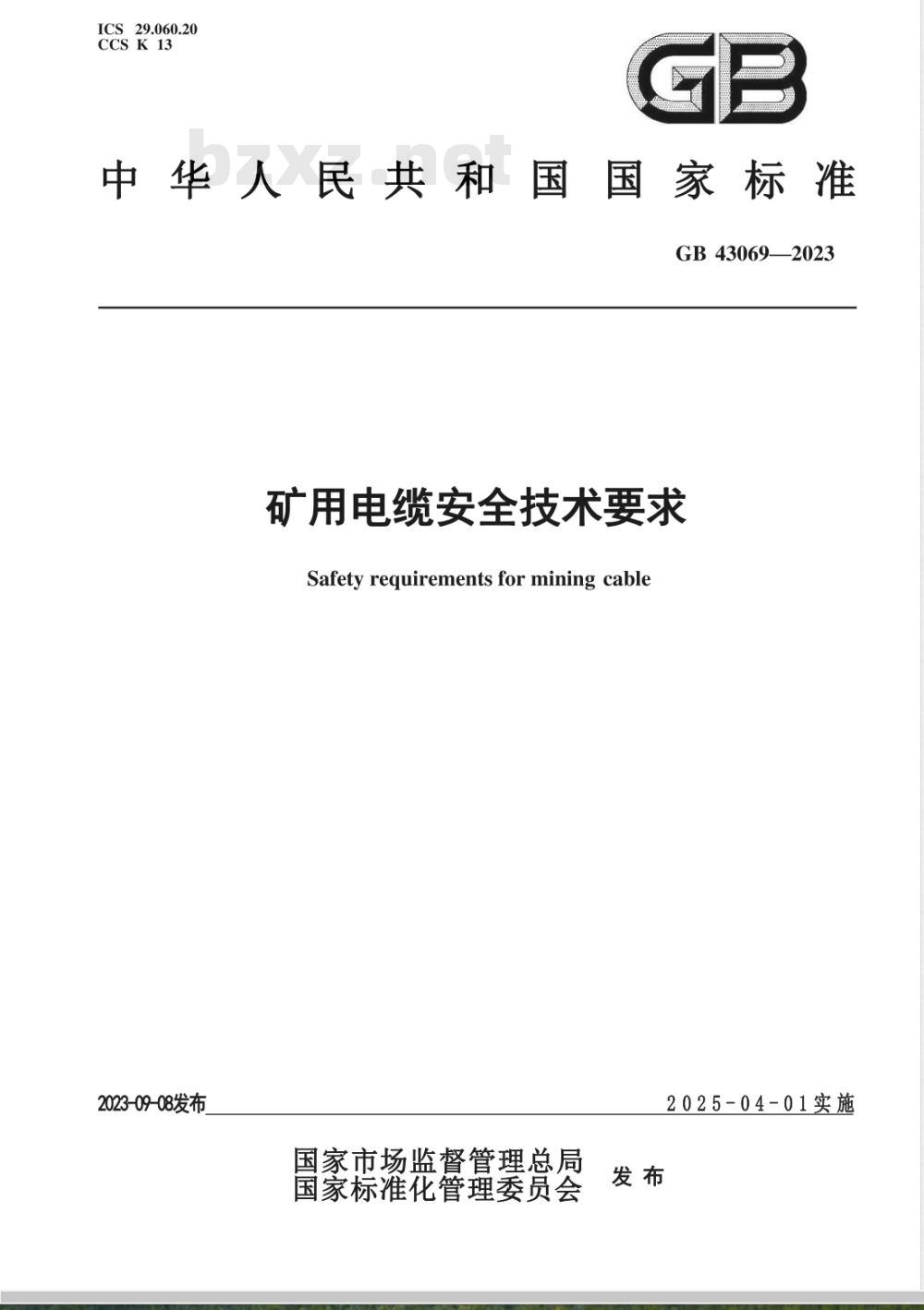

中华人民共和国国家标准
GB 430692023
矿用电缆安全技术要求
Safety requirements for mining cable2023-09-08发布
国家市场监督管理总局
国家标准化管理委员会
2025-04-01实施
规范性引用文件
术语和定义
电缆分类和标识
技术要求
试验方法
检验规则：
运输和储存
敷设和安装
附录A（规范性）电缆分类及代号附录B（规范性）过渡电阻试验.附录C（规范性）抗机械冲击性能试验附录D（规范性）抗挤压性能试验附录E（规范性)抗弯曲性能试验，目
附录F（规范性)抗曲绕拖电性能试验方法附录G（规范性）负载条件下燃烧试验附录H（规范性）元素铅、砷含量测定方法次
GB43069—2023
本文件按照GB/T1.1—2020《标准化工作导则起草。
GB 43069—2023
第1部分：标准化文件的结构和起草规则》的规定请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由国家矿山安全监察局提出并归口。Ⅲ
1范围
矿用电缆安全技术要求
GB43069—2023
本文件规定了矿用电缆的分类和标识、技术要求、检验规则、运输和储存要求，描述了相应试验方法。
本文件适用于井工煤矿、井工金属和非金属矿山等场合使用的额定电压U。/U为8.7kV/10kV及以下的橡套软电缆、电力电缆，以及控制电缆、通信电缆的设计、制造、检测和敷设。本文件不适用于露天矿用电缆。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2900.10电工术语电缆
GB/T3048.4电线电缆电性能试验方法第4部分：导体直流电阻试验GB/T3048.5电线电缆电性能试验方法第5部分：绝缘电阻试验GB/T3048.8电线电缆电性能试验方法第8部分：交流电压试验GB/T3048.12电线电缆电性能试验方法第12部分：局部放电试验GB/T3048.13电线电缆电性能试验方法第13部分：冲击电压试验GB/T3956电缆的导体
GB/T7113.2一2014绝缘软管第2部分：试验方法GB/T12706.1—2020额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第1部分：额定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)电缆GB/T17650.1取自电缆或光缆的材料燃烧时释出气体的试验方法第1部分：卤酸气体总量的测定
GB/T17650.2取自电缆或光缆的材料燃烧时释出气体的试验方法第2部分：酸度（用pH测量)和电导率的测定
GB/T17651.2电缆或光缆在特定条件下燃烧的烟密度测定第2部分：试验程序和要求GB/T18380.12电缆和光缆在火焰条件下的燃烧试验第12部分：单根绝缘电线电缆火焰垂直蔓延试验1kW预混合型火焰试验方法GB/T18380.33电缆和光缆在火焰条件下的燃烧试验第33部分：垂直安装的成束电线电缆火焰垂直蔓延试验A类
GB/T18380.34电缆和光缆在火焰条件下的燃烧试验第34部分：垂直安装的成束电线电缆火焰垂直蔓延试验B类
GB/T18380.35电缆和光缆在火焰条件下的燃烧试验第35部分：垂直安装的成束电线电缆火焰垂直蔓延试验C类
GB/T19666一2019阻燃和耐火电线电缆或光缆通则AQ/T1043矿用产品安全标志标识GB43069—2023
MT/T117采煤机用电缆夹板
3术语和定义
GB/T2900.10界定的以及下列术语和定义适用于本文件。3.1
额定电压rated voltage
电缆设计、选用和进行电性能试验用的基准电压。注：额定电压用U。/U表示，单位为千伏(kV)。U。表示任一主绝缘导体与“地”（金属屏蔽、金属套或周围介质)之间的电压有效值；U为多芯电缆或单芯电缆系统任意两相导体之间的电压有效值。3.2
国lowsmoke
燃烧产生的烟雾浓度不会使能见度(透光率)降低到影响到逃生的特性。[来源：GB/T 19666—2019,3.4]3.3
无卤halogenfree
燃烧时释出气体的卤素(氟、氯、溴、碘)含量均小于或等于1.0mg/g的特性[来源：GB/T19666—2019,3.3]
低毒lowtoxicity
燃烧产生的毒性烟气的毒效和溶度不会在30min内使活体生物产生死亡的特性。[来源：GB/T196662019,3.5]
4电缆分类和标识
4.1电缆分类
4.1.1电缆依据用途分类包括：
-电力电缆：用于煤矿、金属和非金属矿山电网，传输和分配电能；橡套软电缆：用于煤矿、金属和非金属矿山移动装备、照明、手持工具电源连接控制电缆：用于煤矿、金属和非金属矿山电气装置中传输控制、测量和指示信号传输：通信电缆：用于煤矿、金属和非金属矿山连接通信装备，用作传输电话、数据、视频和其他本质安全电信号，一般采用对绞、星绞或同轴结构。4.1.2电缆依据材料分类包括：
有卤类电缆
无卤类电缆。
4.1.3电缆依据敷设方式分类包括：移动类电缆；
固定敷设类电缆。
4.1.4电缆依据电压等级分类包括：一低压电缆，额定电压0.66kV/1.14kV及以下的电缆；高压电缆，额定电压0.66kV/1.14kV以上电缆。4.1.5电缆的分类和名称应在产品标准中规定，分类代号应符合附录A的要求。2
4.2电缆标识
GB 43069—2023
4.2.1电缆标识应至少包括制造厂名称、电缆型号、规格信息，识别方法应符合产品标准规定。4.2.2电缆表面应施加安全标志标识，安全标志标识应符合AQ/T1043的规定。5技术要求
5.1一般规定
5.1.1电缆的安全性能应在产品标准中规定，应包括电气安全特性、机械安全特性、阻燃安全特性、环境安全特性。
5.1.2电气安全特性应包括以下特性：导体直流电阻；Www.bzxZ.net
绝缘电阻；
交流耐压性能；
冲击电压性能（额定电压1.8kV/3kV及以上电力电缆、额定电压3.6kV/3kV及以上橡套软电缆）；
-局部放电性能（额定电压3.6kV/3kV及以上电力电缆、橡套软电缆）；-过渡电阻性能(屏蔽橡套软电缆）。5.1.3机械安全特性应包括以下性能：抗机械冲击性能；
抗机械挤压性能；
一抗弯曲性能；
一一抗拖电曲绕性能、
5.1.4阻燃安全特性应包括以下性能：单根电线电缆垂直燃烧试验；
一负载条件下燃烧试验；
成束燃烧试验。
5.1.5环境安全特性应包括以下性能：电缆材料铅、的限量：
无卤性能(无卤类电缆）：
低烟性能(无卤类电缆）；
低毒性能(无卤类电缆）。
5.2电气安全特性
5.2.1导体直流电阻
电缆各线芯导体直流电阻应与电缆线芯结构、导体规格、导体材料相对应，以保证电缆导体产生的电流热效应不应使电缆长期正常运行工作温度超过相应产品标准中的规定值，其中：a）电力电缆20℃的直流电阻应符合GB/T3956的实心导体或绞合导体规定；b）橡套软电缆动力线芯20℃的直流电阻应符合GB/T3956的软导体规定，控制、监视作用的线芯以及用于高频移动的橡套软电缆线芯可采用特殊软结构或加强结构的导体，导体直流电阻应在产品标准中规定；
c）固定敷设的控制电缆20℃的直流电阻应符合GB/T3956的实心导体或绞合导体规定，移动3
GB43069—2023
敷设控制电缆20℃的直流电阻应符合GB/T3956的软导体规定；通信电缆的线芯应采用对绞、星绞、同轴结构，满足通信传输要求，导体直流电阻应与通信电缆d)
线芯结构、导体规格、导体材料相对应，在产品标准中规定。5.2.2
绝缘电阻
应在产品标准中规定橡套软电缆绝缘电阻要求，绝缘电阻应符合表1的规定。表1橡套软电缆绝缘电阻
试验项目
20℃时绝缘电阻常数K
（最小值）
MQ·km
额定电压（U。/U)
1.9kvV/3.3kV及以下
额定电压（U。/U）
3.6kV/6kV及以上
20℃时绝缘电阻R(最小值)
MQ·km
动力线芯
控制线芯
5.2.2.2应在产品标准中规定额定电压1.8kV/3kV及以下电力电缆绝缘电阻要求，绝缘电阻应符合表2的规定。
表2电力电缆绝缘电阻
试验项目
绝缘电阻常数K；（最小值）
MQ·km
20℃时
最高额定温度时
聚氯乙烯绝缘电缆
交联聚乙烯绝缘电缆
应在产品标准中规定控制电缆绝缘电阻要求，绝缘电阻应符合表3的规定。5.2.2.3
表3控制电缆绝缘电阻
工作温度下的绝缘电阻R（最小值）导体标称截面
第1种导体
聚氯乙烯绝缘电缆
第2种导体
MQ·km
交联聚乙烯绝缘电缆
第5种导体
第1种导体
第2种导体
GB 430692023
5.2.2.4应在产品标准中规定通信电缆绝缘电阻要求，20℃时绝缘电阻应不小于3000MQ·km。5.2.3过渡电阻
应在产品标准中规定屏蔽型橡套软电缆的过渡电阻要求，过渡电阻应不大于3kQ。5.2.4交流耐压性能
电缆应满足交流电压试验要求，试验过程中应不发生击穿。5.2.5冲击电压性能
额定电压3.6kV/6kV及以上橡套软电缆和1.8kV/3kV及以上电力电缆应满足冲击电压试验要求，试验过程中不应发生击穿。5.2.6局部放电性能
额定电压3.6kV/6kV及以上电缆应满足局部放电试验要求，试验过程应无任何由被试电缆产生的超过声明试验灵敏度的可检测到的放电。5.3机械安全特性
5.3.1抗机械冲击性能
额定电压0.38kV/0.66kV、0.66kV/1.14kV、1.9kV/3.3kV橡套软电缆（标称截面16mm2及以上），应满足抗机械冲击性能试验要求，试验过程中试验机检漏继电器应不动作。5.3.2抗机械挤压性能
额定电压0.38kV/0.66kV、0.66kV/1.14kV、1.9kV/3.3kV的橡套软电缆应进行抗挤压性能试验，试验过程中试验机检漏继电器应不动作。5.3.3抗弯曲性能
5.3.3.1电缆的抗弯曲性能应符合相应产品标准的规定，应在产品标准中规定电缆最小弯曲半径5.3.3.2采煤机电缆应进行抗弯曲试验，弯曲9000次后电缆所有线芯应不发生短路、断路，5.3.4抗拖电曲绕性能
采用加强结构的橡套软电缆，应进行抗曲绕拖电性能试验，曲绕拖电9000次后所有线芯应不发生短路、断路。
5.4阻燃安全特性
5.4.1负载条件下燃烧性能
6mm2及以上的橡套软电缆和电力电缆应满足负载条件下的燃烧试验要求，试样续燃时间应小于240s、炭化长度应小于150mm。
5.4.2单根电线电缆垂直燃烧性能电缆应满足单根电线电缆垂直燃烧试验要求，试验后的试样测量上支架下缘和炭化部分起始点之间的距离应大于50mm，且燃烧向下延伸至距离上支架的下缘不大于540mm5
GB 43069—2023
5.4.3成束燃烧性能
电缆应满足成束燃烧试验要求（在产品标准中规定单独敷设的除外），试验后的试样最大炭化范围应不超过喷灯底边2.5m。
5.5环境安全特性
5.5.1电缆材料铅、砷的限量
电缆材料的铅、砷含量应进行限量，铅含量应不大于1000mg/kg，砷含量应不大于1000mg/kg。2低烟性能（无卤类电缆）
无卤类电缆应具备低烟性能，低烟性能应符合表4规定。表4低烟性能
试样外径d
201051#计算值取整数部分。
试样根数
(45/3d)x7
烟密度(最小透光率)
外径大于80mm的电线电缆或光缆的最小透光率试验结果应乘以系数（d/80）作为最终结论5.5.3无卤性能（无卤类电缆）
无卤类电缆应具备无卤性能，无卤性能应符合表5规定。表5无卤性能
试验项目
酸度和电导率试验
电导率
卤酸气体释出量试验
HC1和HBr；
5.5.4毒性指数（无卤类电缆）
μs/mm
无卤类电缆燃烧释放气体应具备低毒性能，毒性指数应不大于5。合格指标
6试验方法
6.1导体直流电阻试验
导体直流电阻试验按GB/T3048.4规定的方法试验。6.2绝缘电阻试验
GB43069—2023
绝缘电阻试验按GB/T3048.5或GB/T12706.1—2020中17.2和17.3规定的方法试验。6.3交流电压试验
交流电压试验按GB/T3048.8规定的方法试验。试验电压和施加电压时间见表6。表6交流电压试验
电缆类型
动力线芯
橡套软电缆
控制线芯
帽灯线芯
电力电缆
控制电缆
通信电缆
6.4冲击电压试验
额定电压U。/U
0.66/1.14
0.38/0.66
6/6、6/10
0.45/0.75
试验电压(有效值)
施加电压时间
冲击电压试验按GB/T3048.13规定的方法试验，试验应在超过电缆正常运行时导体最高工作温度5K10K温度下进行，冲击电压峰值见表7。电缆的每一个绝缘线芯应经受正负极性各10次的冲击电压。在冲击电压试验后，电缆试样每一个绝缘线芯在室温下应经受交流电压试验15min，试验电压见表6。
GB43069—2023
额定电压U
冲击电压峰值
6.5局部放电试验
表7冲击电压
单位为千伏
局部放电试验按GB/T
3048.12规定的方法试验。试验电压为1.73U。，橡套软电缆的试验灵敏度小于或等于20pC，电力电缆的试验灵敏度为小于或等于5pC。6.6过渡电阻试验
过渡电阻试验按附录B规定的方法试验。6.7抗机械冲击性能试验
抗机械冲击性能试验按附录C规定的方法试验，冲击次数见表8。表8冲击次数
动力线芯标称截面
冲击次数
6.8抗挤压性能试验
抗挤压性能试验按附录D规定的方法试验，挤压力见表9。表9抗挤压试验
额定电压
挤压力
6.9抗弯曲性能试验
0.38/0.66
抗弯曲性能试验按附录E规定的方法试验。6.10抗曲绕拖电性能试验
抗曲绕拖电性能试验按附录F规定的方法试验、6.11负载条件下燃烧试验
负载条件下燃烧试验按附录G规定的方法试验。%
0.66/1.14
50及以上
