标准号:
GY 34-1984
标准名称:
转播用调幅广播收音机运行技术指标等级和合格指标
标准类别:
广播电影电视行业标准(GY)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf下载大小:
528.75 KB

点击下载
标准简介:
GY 34-1984.
衰减6d B时的频带应≥7KHz
衰减60d B时的频带应≤19KHz
2.4中频抑制
调谐于某-频率的收音机,当加入中频频率信号时,产生标准输出功率所需要的中
频信号电压与调谐点有限噪声灵敏度之比应≥80dB.
2.5假像抑制
产生标准输出功率所需要的假像信号电压与调谐点有限噪声灵敏度之比应符合下述要求。
收音机调谐于4.6MHz时应≥80dB
收音机调谐于16.4MHz时应> 60dB
具有前置变频器的收音机应≥60dB
2.6三阶互调
产生标准输出功事所需要的两个干扰信号电压与调谐点有限噪声灵敏度之比应≥60dB,具有前置变频器的收音机应≥50dB
2.7辐射
本振频率在天线端的辐射电压应≤50μV
2.8各短波波段因收音机自 热丽引起的本振频率变化均应≤2500Hz。
2.9收音机的晶体本地 振荡器的频率偏差应≤100Hz。
3合成器合格指标
3.1信噪比.
合成器的音频放大器输出标准输出功事时的输出电压与噪声电压之比应》60dB.
3.2电压谐波失真
合成器的音频放大器输出端的谐波分量与输入125Hz、400Hz、1000Hz、 4000Hz(单机时为3200H2)时的标准输出功率的输出电压之比应<1.0%,与+27dB输出功率的输出电压之比应≤1.5%。
3.3电压频率特性
当合成器输入恒定的音频信号时,标准音频频率1000Hz与125Hz、4000Hz输出的相对电平数应≤6dB。
4分集效果合格要求
4.1分集收音机中 各单机的有限噪声灵敏度之差应≤50%。
4.2分集收音机中 各单机的运行等级最大只允许相差一级。

部分标准内容:

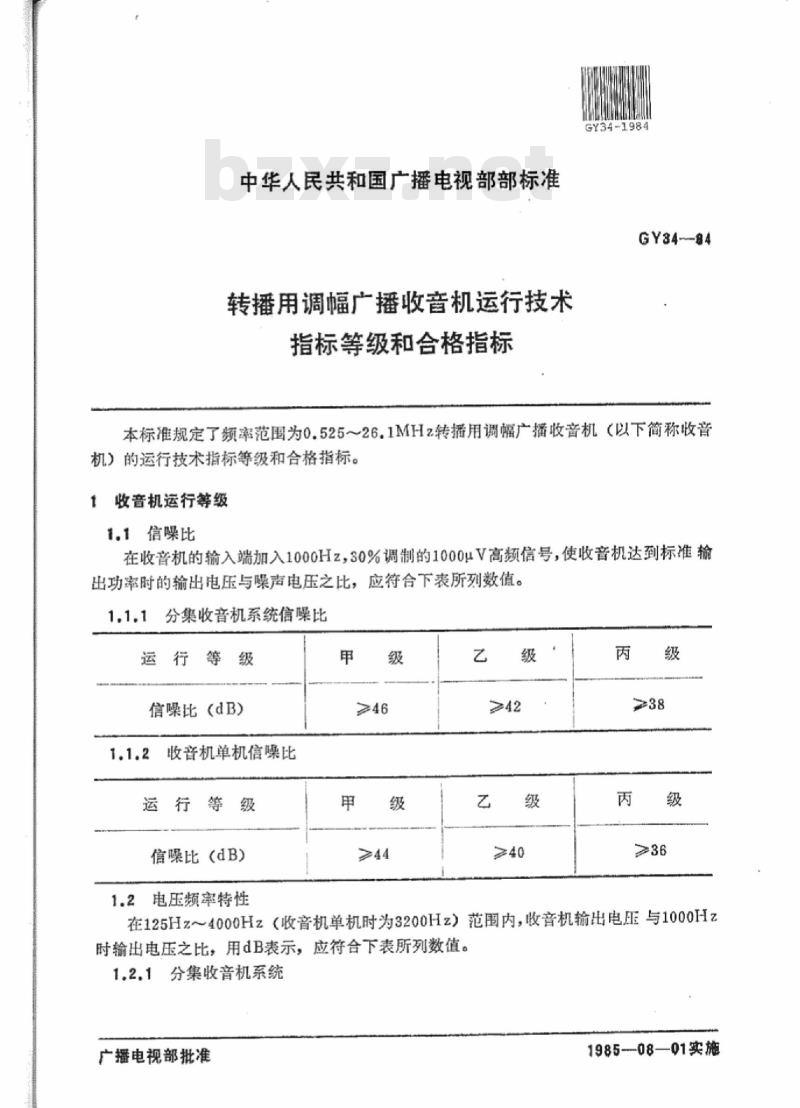

GY34-84
本标准规定了频率范围为0.52526.1MHz转播用调幅广播收音机(以下简称收音机)的运行技术指标等级和合格指标。1收音机运行等级
1.1信噪比
在收音机的输入端加入1000Hz,30%调制的1000uV高频信号,使收音机达到标准输出功率时的输出电压与噪声电压之比,应符合下表所列数值。分集收音机系统信噪比
信噪比(dB)
收音机单机信噪比
运行等级
信噪比(dB)

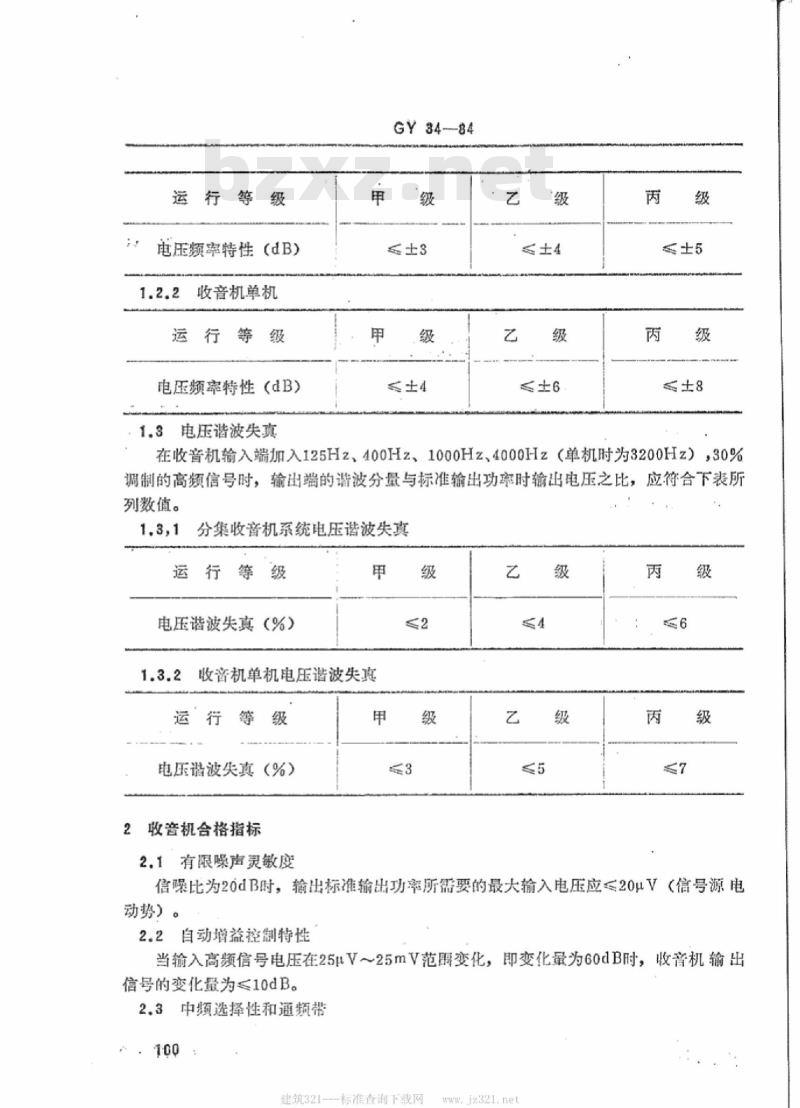

1.2电压频率特性
在125Hz~4000Hz(收音机单机时为3200Hz)范围内,收音机输出电压与1000Hz时输出电压之比,用dB表示,应符合下表所列数值。1.2.1分集收音机系统
广播电视部批准
1985-08—01实施
电压频率特性(dB)
1.2.2收音机单机
运行等级
电压频率特性(dB)
1.3电压谐波失真
GY34--84
八±4
八±4
八士8
在收音机输入端加入125Hz、400Hz、1000Hz、4000Hz(单机时为3200Hz),30%调制的高频信号时,输出端的谐波分量与标准输出功率时输出电压之比,应符合下表所列数值。
1.3,1分集收音机系统电压谐波失真等级
电压谐波失真(%)
收音机单机电压谐波失真
电压谐波失真(%)
2收音机合格指标
2.1有限噪声灵敏度
信噪比为20dB时,输出标准输出功率所需要的最大输入电压应二20uV(信号源电动势)。
2.2自动增益控制特性
当输入高频信号电压在25uV~25mV范围变化,即变化量为60dB时,收音机输出信号的变化量为≤10dB。
2.3中频选择性和通频带
建筑321--—标准查询下载网
衰减6dB时的频带应≥7KHz
衰减60dB时的频带应≤19KHz
2.4中频抑制
GY34--84
调谐于某一频率的收音机,当加入中频频率信号时,产生标准输出功率所需要的中频信号电压与调谐点有限噪声灵敏度之比应≥80dB。2.5假像抑制
产生标准输出功率所需要的假像信号电压与调谐点有限噪声灵敏度之比应待合下述要求。
收音机调谐于4.6MHz时应≥80dB收音机调谐于16.4MHz时应≥60dB具有前置变频器的收音机应≥60dB2.6三阶互调
产生标准输出功率所需要的两个干扰信号电压与调谐点有限噪声灵敏度之比应≥60dB,具有前置变频器的收音机应≥50dB2.7辐射
本振频率在天线端的辐射电压应<50μV2.8各短波波段因收音机自热而引起的本振频率变化均应≤2500Hz。2.9收音机的晶体本地振荡器的频率偏差应≤100Hz。3合成器合格指标
3.1信噪比
合成器的音频放大器输出标准输出功率时的输出电压与噪声电压之比应≥60dB。3.2电压谐波失真
合成器的音频放大器输出端的谐波分量与输入125Hz、400Hz,1000Hz、4000Hz(单机时为3200Hz)时的标准输出功率的输出电压之比应≤1.0%,与+27dB输出功率的输出电压之比应≤1.5%。
3.3电压频率特性
当合成器输入恒定的音频信号时,标准音频频率1000Hz与125Hz、4000Hz输出的相对电平数应≤6dB。bzxZ.net
4分集效果合格要求
4.1分集收音机中各单机的有限噪声灵敏度之差应≤50%。4.2分集收音机中各单机的运行等级最大只允许相差-级。101
附加说明:
本标准由广播电视部技术局提出。GY34-84
本标准由广播电视部无线电台管理局负责起草。本标准主要起草负责人范智明。102
建筑321--—标准查询下载网
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
