中华人民共和国广播电影电视部部标准广播电视中心和台、站电气设备大修交接和预防性常用试验方法
GY60-89
本方法适用于广播电视中心和台、站各维护单位电气设备大修、交接和预防性试验，不适用于新设备的验收。
本标准未涉及的试验方法，应按国家或专业标准规定的方法进行试验。1.试验条件
1.1环境条件
温度：5~40℃
湿度：不大于75%
气压：86~106kPa
1.2电源条件
电压波动：不大于5%
波形失真：不大于5%
电源频率：50±1Hz
因故无法在上述条件下进行试验工作，应在试验报告中注明试验时的实际条件。1.3试验仪表
1.3.1大修、交接常用的仪表应符合表1的规定。表1
交流电压表
交流电流表
直流电压表
江流电流表
低功率因数瓦特表
兆欧装
广播电影电视部批准
量程按试验需要
量程按试验备要
量程按试验需要
量程按试验需要
COS中=1量程按试验需要
建筑321--—标准查询下载网
精碗度
1989-03-15起完施
携带式电析
标准电流互感器
标准电压互感器
商压试验变压器
直流高压发生器
交流电桥
GY60-89
双背10-1~1111.10
单做10-19999100
COSd-0.8~110~15VA
变比按试验蓄要
COS-0.8~110~15VA
变比按试验循要
容量≥5kVA电压按试验箱要
容量200W电压按试验需要
高压50Hz测盘时
测盘tg8范圈
0.005~0.6
1.3.2预防性试验常用仪表的要求可参照表1的规定。1.4一般规定
精确度
tgo值差
0.005~0.03±
0.03~0.8±
1.4.1试验时应邀守GY63—89《广播电视中心和台、站电气工作安全规程≥的有关规定，并备齐电气安全用具。
1.4.2试验用仪表的内阻与耐压和试验连接线的耐压与直径，均应满足试验需要，当上述因素影响试验所要求的精度时，应计算修正。1.4.3被测设备或部件（以下称被试物），应清洁无污，试验前应用干燥的织物擦拭其外露绝缘部份。
1.4.4油浸被试物的油温应在5～70℃范围内。1.4.5交接、大修试验所用的仪表应定期进行计量，每次试验前应进行检查。1.4.6试验时应注意避免射频感应、机械震动、热源等外界干扰影响，因故无法避免时，干扰影响造成的误差不得超过5%。试验应在良好的天气时进行，试验时的环境温度和被试物的温度应记录并写入试1.4.71
验报告
1.4.8运行中对地绝缘的设备，其绝缘试验应根据实际情况处理。2绝缘试验
2.1绝缘电阻试验
2.1.1试验推备
8。断开被试物的电源，用绝缘柄的放电工具对被试物充分放电，电缆、电容器等电容量较大的被试物，应用串有电阻的接地棒先放电一分钟，然后再短路电阻放电。b。拆除被试物的所有对外接线和附加的零部件，设备上暂不试验的端子或线头等宜337
短路接地。
GY60-89
试验操准
a，将兆欧表与被试物妥善连接，如被试物表面泄漏较大时，应用裸导线缠绕在套管上，并将导线连接到2500伏兆欧表的屏蔽（G）端子上。b。摇动兆欧表的摇把，使转速达到120转/分，并保持转速恒定，待表针指示稳定后，其读数即被试物的绝缘电阻。
c试验电容量较大的被试物，开始时兆欧表摇把的转速应平滑、缓慢地提高，结束时应在兆欧表转动情况下，用绝缘用具断开兆欧表高压端的连线，然后才能停止兆欧表转动。d。作吸收比试验时，自摇动兆欧表摇把第一圈开始计时，15秒时的兆欧表的读数为R15，60秒时的读数为R60。
e，试验结束后，应用绝缘柄的放电工具对被试物进行放电。2.1.3
各种被试物所用的兆欧表和试验项自见表2，表2未列的被试物应邀守国家标准或产品技术条件的规定。
被试物名称
各种汕没变压器
油没训玉器、阻流国、互感器
1000V及以上电力电缆
支持绝缘子和穿增森管、商压开关1000V及以上高压电容器
1000V及以上干式变压器
1000V及以上于式阻流国
500~1000V干式变压器
500~1000V干式阻流图
1003V以下电力电缆
220~500V的变压警.阻流图电动机和其它低压电气设备
2.2泄漏电流和直流耐压试验
2.2.1试验准备
试验项
高压虎组对低压绕组及外壳，
低压优组对高压能组及外究
绕组对外壳或快芯，说组对能组线对线，线对外皮
相间，指对地，相对外荒
极间，极对外充
高压能组对低压就组和快芯或外壳货组对快芯或外壳
商压铠组对低压缆组和快心成外壳能组对肤心戏外
组间，留组对外壳
凭组间，统组对偿心或外宽，或法被试物美型选择试验项耳
？。试验应在2.1项试验合格后进行。b。试验前应妥善布置试验现场，并连控好试验线路。2.2.2试验操作
2。将直流高压发生器输出电压置于零的位置，然后按通其电源。兆欧装电压
b。平滑级慢地升高试验电压，密切监视被试物、试验连接线和仪表，发现泄漏电338
建筑321--—标准查询下载网
GY:60-89
流急剧增长或超过允许值以及发生击穿闪络等异常情况时，应立即降压并断开直流高压发生器的电源，在对高压端进行放电后查找原因。c。电压每升5千伏为一段，每升一段应暂停数秒，待泄漏电流表读数稳定后再行升压，直至试验电压达到被试物的额定电压，此时电流表的读数即被试物的泄漏电流。将电压上升到被试物直流耐压试验规定的数值，并持续规定的时间不发生异常情况，则被试物直流耐压合格。
d试验完华，应降压、断开电源并对被试物充分放电，对电容量较大被试物的放电的规定同2.1.1条。

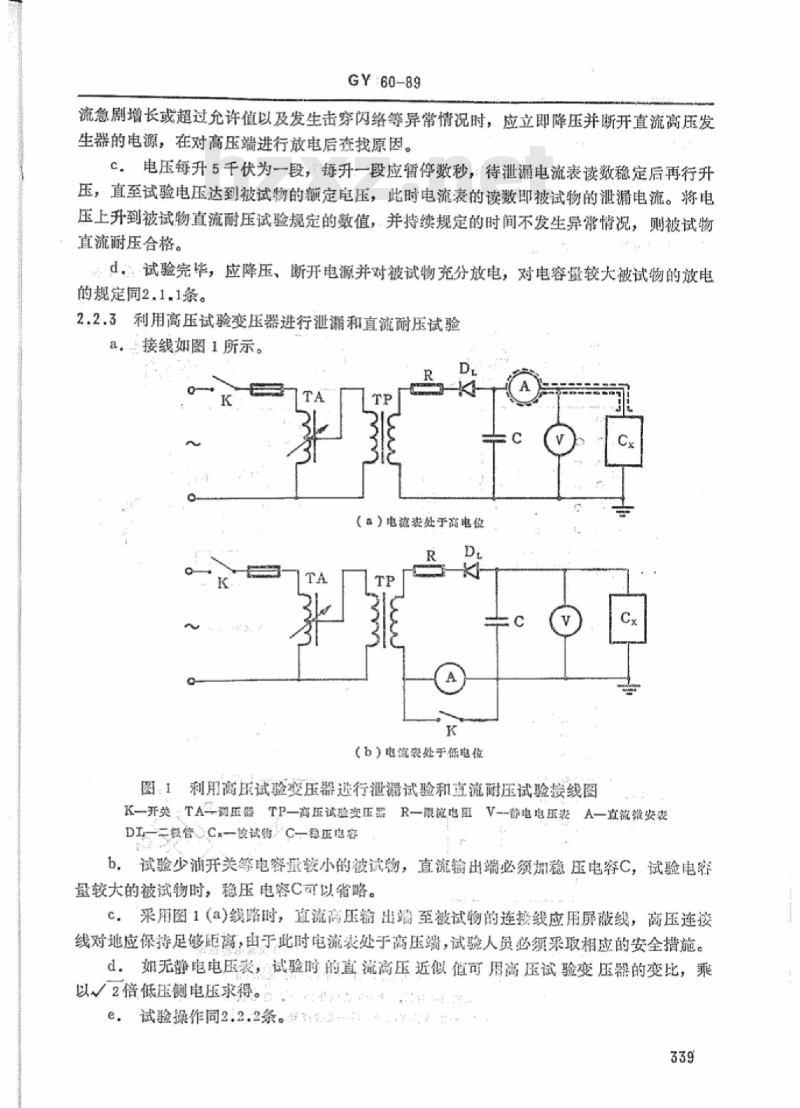

2.2.3利用高压试验变压器进行泄漏和直流耐压试验a.接线如图1所示。
（a）电流表处于高电位
（b）电流裘处于低电位
图1利用高压试验变压器进行泄漏试验和直流耐压试验接线图K-开关TA-调压器TP-高压试验变压器R-限流电阻V-静电电压装 A-直流微安表DL一二极管C一设试特C—稳压电容b.试验少油开关等电容量较小的被试物，直流输出端必须加稳压电穿C，试验电容量较大的被试物时，稳压电容C可以省略。c.采用图1（a）线路时，直流高压输出端至被试物的连接线应用屏蔽线，高压连按线对地应保持足够距高，由于此时电流表处于高压端，试验人员必须采取相应的安全措施。d。如无静电电压表，试验时的直流高压近似值可用高压试验变压器的变比，乘以2倍低压侧电压求得。
e.试验操作同2.2.2条。
2.3介质损失角试验
试验准备
GY60--89
试验应在2。1项试验合格后，使用交流电桥进行。b，试验前应布暨好现场，按图2（a）、（b），（c）连接电路，高压被试物接地时用图2（b）的线路：高压被试物对地绝缘时用图2（a）线路；低压被试物用图2（c）线路，电桥原理如图2（d）所示。
c。采用图(a)(b)时，除最大试验电压不得超过10kV外，还应注意电桥外壳必须可靠接地。
（a）高压正接法试验
（c）低压试验
（b）高压反接法试验
（d）交流电桥原理
图2交流电桥试验介质损失角线路图Cx—被试物Ch-试验用电容器，最大工作电压10kV，电容量50Pftg8≤0.1%TP一商压试验变压器 G一光检流计340
建筑321--—标准查询下载网
2.3.2试验操作
GY60-89
a，将电阻（R，），电容器（tg8）和检流计灵敏度等操作把手置于零位置，极性切换开关置于正值中间的断开位置。b，根据被试物电容电流的大小选择分流器的位置。若不知被测物的电容电流值，则应先将分流器置于最大（1.25）或估计的最大电流位置上，并在测量中逐步减小。C：检查接线无误后，接通电桥光照电源，这时仪器下方刻度板上将出现一条狭光带，调节零位旋钮，使光带处于刻度板零位线上。d。合上高压试验电源，升至所需的电压（10千伏及以下被试物为被试物的额定电压；10～35千伏被试物为10千伏）。e。把极性转换开关转至“十tg8”位置“接通I”上。f.改变检流计灵敏度开关，使光带扩大到满刻度的1/3～2/3。g。存细旋转检流计的题率调整钮，找到检流计的谐振点，这时光带最宽。h。调整Rs使光带最窄，再调整C，（tg8）使光带再缩到最窄，当光带窄到只有二、三格时，应增加检流器的灵敏度；：反复调整Rs、P和C，（tg8）使电桥在检流计最灵敏（10）一档时的光带最窄（最宽不超过4公厘），这时电桥达到平衡，记下分流器Ⅱ电阻Rs、P和C。（tgs）的数值。
i。为了检查电磁场干扰，将检流计灵敏度降至零，极性开关旋至“接通II”重复f、名、五，项操作至电桥达到平衡。记下n、R，和C，（tg8）。2.3.3因射频感应使电桥无法达到平衡时，可倒换极性开关测出被试物介质损失角的负正切，再由下式进行换算。
tgo%=-tgo%R。
式中：tg8被试物的介质损失角：tg8一倒换极性开关后测得的介质损失角R电桥的可调电阻。
2.4交流耐压试验
2.4.1试验准备
a。试验应在2.1、2.2、2.3项试验合格后，使用高压试验变压器进行。(1)
b。试验前应布置好现场，被试物暂不试验的端子和接线宜短路接地，然后将被试物与高压试验变压器妥善连接。
2.4.2试验操作
a，将高压试验变压器置于输出电压零的位置，然后接通其电源。b。逐渐升高试验电压，对于绝缘子和套管等升压速度不作规定，对于变压器等的升压必须平滑，升压速度不应超过3%试验电压一秒。c.试验过程中，如出现跳闸或其它异常情况，应立即降压并切断试验电源，在挂上接地线后再作检查，如因试验变压器容量过小，则应更换容量较大的变压器。341
GY 60--89
d。当试验电压升至规定的电压值，并特续规定的时间，不出现跳闻和被试物放电闪络现象，则被试物交流耐压合格。2.5绝缘油耐压试验
2.5.1.试验准备
a。试验应在温度为10～35℃消洁防尘的室内进行，仲裁试验时的温度为15～20℃。b.试验前应对油杯、取样瓶和试验时接触绝缘油的用具，进行清洁、：干燥，并用新绝缘油洗涤。
c将球形电极安装在水平轴上，彼此相距2.5毫米，误差应小于0.1毫米，安装时防止手指与其直接接触，电极面应光滑。一旦电极面上有由于放电引起的凹坑时应更换新电极。
2.5.2取样
a，存油设备中的油，在取样前应静置8小时以上。在运行中的设备上取样可不经静置，取样前后均应用洁净不帮毛的织物将取样处甩围擦拭干净。b．在设备下部放油取样，应先从油孔放出2公斤油，以清洗油孔。在没有放油孔或取样阀的充油设备中取样，应用玻璃管等采取器插入设备的底部取样，插入时用姆指压紧管子上口，然后放松姆指，使油进入，再用姆指压紧上口，提出管子放油洗涤管子2～3次然后取样。
c，塞紧试样油瓶的塞子，将其暨于室内激小时，使试样油温接逆室温。2.5.3试验操作.
将盛有油样的取样瓶轻轻摇动，使油中杂质分布均匀，并尽可能防止产生气泡。a.
b。用试样油刷洗油杯2～3次，再将被试油样沿杯壁或洁净、干燥的玻瑙棒徐徐注入油杯，生电波没入试润40密米，将洁净，干燥的玻璃板盖好油杯静置，（静置时闻不宜超过十分律）等气泡消失立即期电试验。C，特压试验变压器量于输出电压为零位置，将池杯的电极与高压试验变压器高压侧连接。
d，逛低压侧调器电源并逐渐升高电用，使高压试验变压解高压的电压按2千优/秒句速上升，升至两电极产生第一个火花，随即断电，产生火花时的电压即试单洲的击穿电压。
e，试样击穿后静置五分钟，待击穿时的炭粒沉淀，即可重复d项操作。f.可复d、e项提作5次，六次试验结果的平均值即试样油的电气强度。2.6安金用具和操作工具试验
2.6.1试验准备
。检被试物的外部，发现污垢、损伤、受潮等异象，应作相应处理后再行试验。b．用消净、下燥的织物仔细擦拭被试物。中o实南250V兆欧表检连被试物，兆欧装的指针应在量限以上。检在丧面绝缘状况时，可兆欧差的两根线头瓶距1公分亚固定在绝缘物上，在连续摇动兆欧表摇把的同342
建筑321--—标准查询下载网
时，将两线头在被试物表面移动，其表针应不下降。2.6.2电极配置
”a。胶靴、胶手套等绝缘用具用自来水做电极，即在被试物内部充入水，再将其浸入水槽，试验高压引线接于被试物内部水中，外部水槽经一笔安表后接地，内、外部水面距被试物边缘均为2～4厘米并不得弄湿。b.绝缘垫、绝缘挡板等应用金属板敬电极，凡使用部份均应试验，当绝缘垫、绝缘挡板等面积较大时，可将金属板依次移动至咨部位：试验至被试物边缘处时，应根据试验电压留有相应的间距，以免出现沿边沿放电。A
c.试验胶套等管状绝缘材料，应在其内部穿入与被试物紧密接触的金属棒，在被试物的外部包上金属箔，使电压布及所有部位，但在被试物的端头，应根据试验电压留有相应的间距，以免出现沿端部放电。d.试验操作杆、绝缘绳等，可用裸导线紧密缠绕相应部位做电极。试验绝缘绳时，还应将绳尽量拉直。
2.6.3：试验操作同2.4.2°
3.设备试验
3.1变压器空戴试验
3.1.1试验推备
a。试验线路如图3（见下页）所示，除用于试验的绕组外，其他绕组全部开璐。b通电前应对一、二次回路进行仔细地检查，防止按线错误，安全距离不够、导线截面积过小，仪表量限不配等。3.1.2试验操作
将额定电压施加至被试变压器（有分接开关的变压器，分接开关应置于额定电压a.
位置）。
b。试验过程中若发现仪表指示异常、被试物有放电声等异响或冒烟、喷油，应立即断电检查。
c。单相变压器瓦特表的读数和三相变压器两个瓦特表读数的和分别为单相和三相变压器的空载损耗，通过CT、PT测置时，还应乘以CT，PT的变比。空载损的百分数可由下式计算。
seTP0%P
：100（%）
式中：P。%一一变压器空载损耗百分数：P。变压器空载损耗；
P。，变压器额定容量中产发-2一达净承3.1.3、空载电流
试验时电流表的读数即变压器空载电流，通过CT测量时，还须乘以CT的变比，空载343
电流百分数可由下式求得
单相I。%=
：100（%.）
Iaa+Ioh+Is
=100（%）
GY·60—89
式中：，I。%变压器空载电流百分数；I单相变压器空载电流：
IoaIob,Ioe-
三相变压器a、b、
c三相空载电流：
变压器通过绕组的额定电流。
（a）三相立接副盘
（）三相通过CT.PT测量
（6）单相直换测盘
（d）单相通过CT.PT测益
图3变压器空载损耗接线图
（3）
T-被试变压器
A-交流电洗表V交流电压表W-瓦特表CT电流互感器PT-电压互感器3.1.4三相变压器的单相电源试验a，若因试验现场条件限制，或在三相空载试验中发现变压器损耗超过规定值等情况可分别测量单相损耗，以检查各相或各磁路是否存在故障，磁路正常时，P。ab~Pob。相差不大于3%，P..1.3~1.5P。.
建筑321---标准查询下载网
GY60-89
b。加压绕组为三角形连接的试验接线如图4所示，依次对ab，bc，ca施加与被试绕组线电压相等的电压，测得的损耗可由5式进行计算：图售单相电源试验从三角形侧加电接线图P.
式中：P.
一空载损耗；
'P.An+Poo+PoAe
PABAB测得的损耗;wwW.bzxz.Net
BC测得的损耗；
-CA测得的损耗。
加压绕组为星形连接时，非加压绕组应短路，试验接线如图5（a）所示，若无法将非加压绕组短路，则应将其二次绕组的相应相短路，如图5（b）所示进行试验，试验施加的电压为2绕组线电压。测得的损耗应按(5)式进行计算：3
图5单相电源试验从星形侧加压接线图345
3.2变压器短路试验
GY60-89
3.2.1试验推备
a。试验线路如图6所示，除试验加电绕组外，其它绕组全部短路。运行中接地的外壳和线端应可靠接地。
（a）三相直接测量
（c）三相通过CT.PT测量
6）换测
（d）单相通过CT.PT潮
图6变压器短路试验拨线图
短路绕组的导线应有足够的截面积（可取2.5安/毫米2），并尽可能的短，连接b
处必须接触良好。
c.试验用的电源应有足够的容量，三相对称并保持稳定。3.2.2试验操作
建筑321-
一标准查询下载网
