【GY广播电视行业标准】 有线电视系统输出口(5~ 1000MHz)入网技术条件和测量方法

GY/T 140-1999.Specifications and methods of measurement on system outlets (5~1000MHz) used for CATV systems.
5.2.2.2测量步骤
a先不接被测部件，直接连通测量系统，调整7频仪的频率范围使符合测量的要求。
b将反射损耗电桥测试端开路，调整扫频仪输出电平，使其达到被测部件端口的最高工作电平。
c调整显示器使曲线在满刻度附近，将扫频信号衰减20dB，应使曲线在底刻度附近。
d将扫频信号恢复到原电平，并将反射损耗电桥测试端接到被测部件的被测端。
e曲线下降的分贝数即为被测端口的反射损耗。
5.3带内平坦度
5.3.1用矢量网络分析仪进行测量

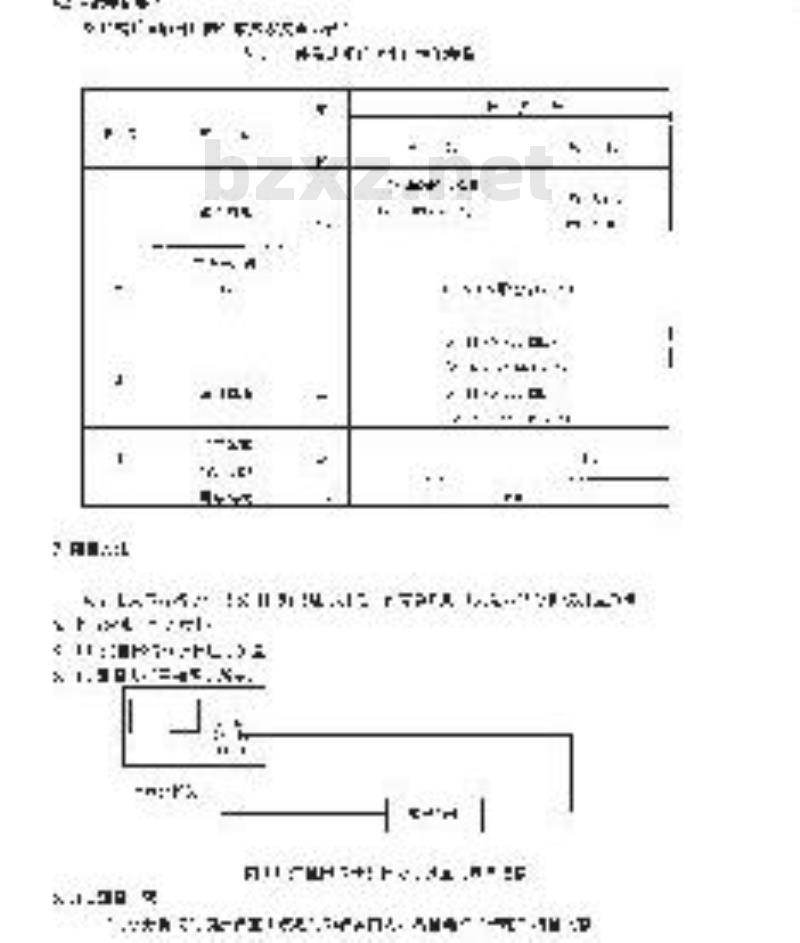

5.3.1.1测最方框图如图1所示。
5.3.1.2测盘步骤
a将网络分析仪的频段设置于该测的频段范围内，测量选择“传输”测量状态。
b将被测部件的输入端接入网络分析仪“射频输出”端口，传输端或分支端接到分析仪的“射频输入”端，然后在被测部件其它端口加上:标准四配负载。
c在网络分析仪显示屏上读山整个带宽内幅度随频率的变化量，即为测量值。
5.3.2用扫频仪进行测量
5.3.2.1测量方框图如图2所示。
5.3.2.2测量步骤
a在5. 1.2.2. a条的基础.上接好被测部件相应端口，减小可变衰减器A2的衰减量，使规定工作被测部件输入端口应直接接到射频信号发生器输出插座上。如箭电缆连接，则电缆的屏蔽衰减应比被测部件高，且电缆长度应尽量短。被测部件各输出口应用屏蔽良好的负载电阻终结。闭场探头与放大器之间连接电缆应用闭场探头原配件或屏敝衰减高的电缆连接。
5.4.2测量步骤
5.4.2.1先将频谱分析仪直接接到射频信号发生器输出口。射频信号发生器置于需要的频率，调节输山幅度使频谱分析仪上显示的幅度达到120dBμV以上，并将此值记作A。
5.4.2.2按图5连接。
5.4.23用闭场探头前端的铁氧体头部分紧贴在被测部件四周缓慢移动，同时观看频谱分析仪上指示的电平，测出频谱分析仪上显示的最大电平，并将此值记作B.
5.4.2.4按下式计算被测部件的屏蔽衰减
