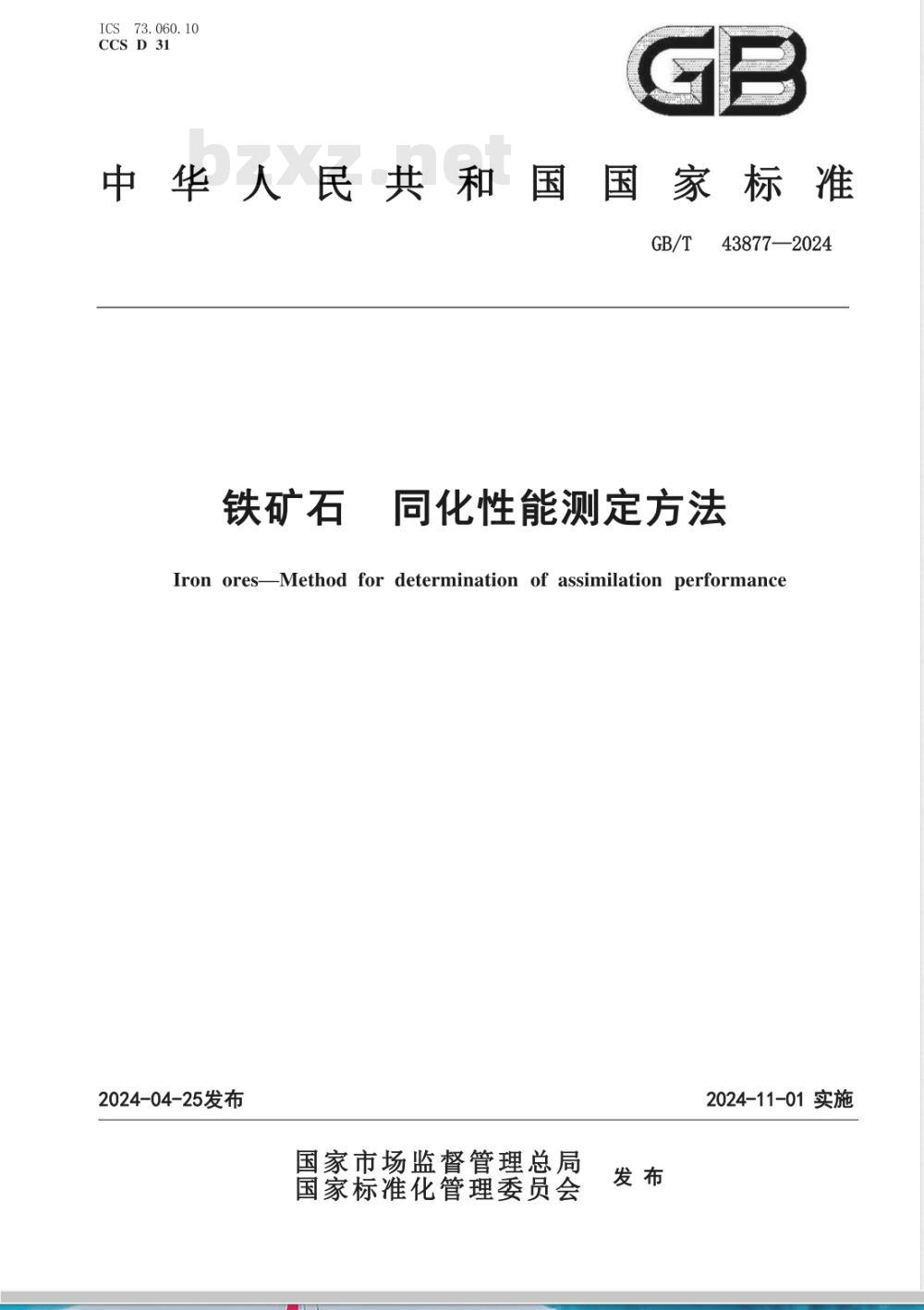

【国家标准】 铁矿石 同化性能测定方法

ICS73.060.10
CCS D31
中华人民共和国国家标准國
铁矿石
43877—2024
同化性能测定方法
Iron oresMethod for determination of assimilation performance2024-04-25发布
国家市场监督管理总局
国家标准化管理委员会
2024-11-01实施
GB/T43877—2024

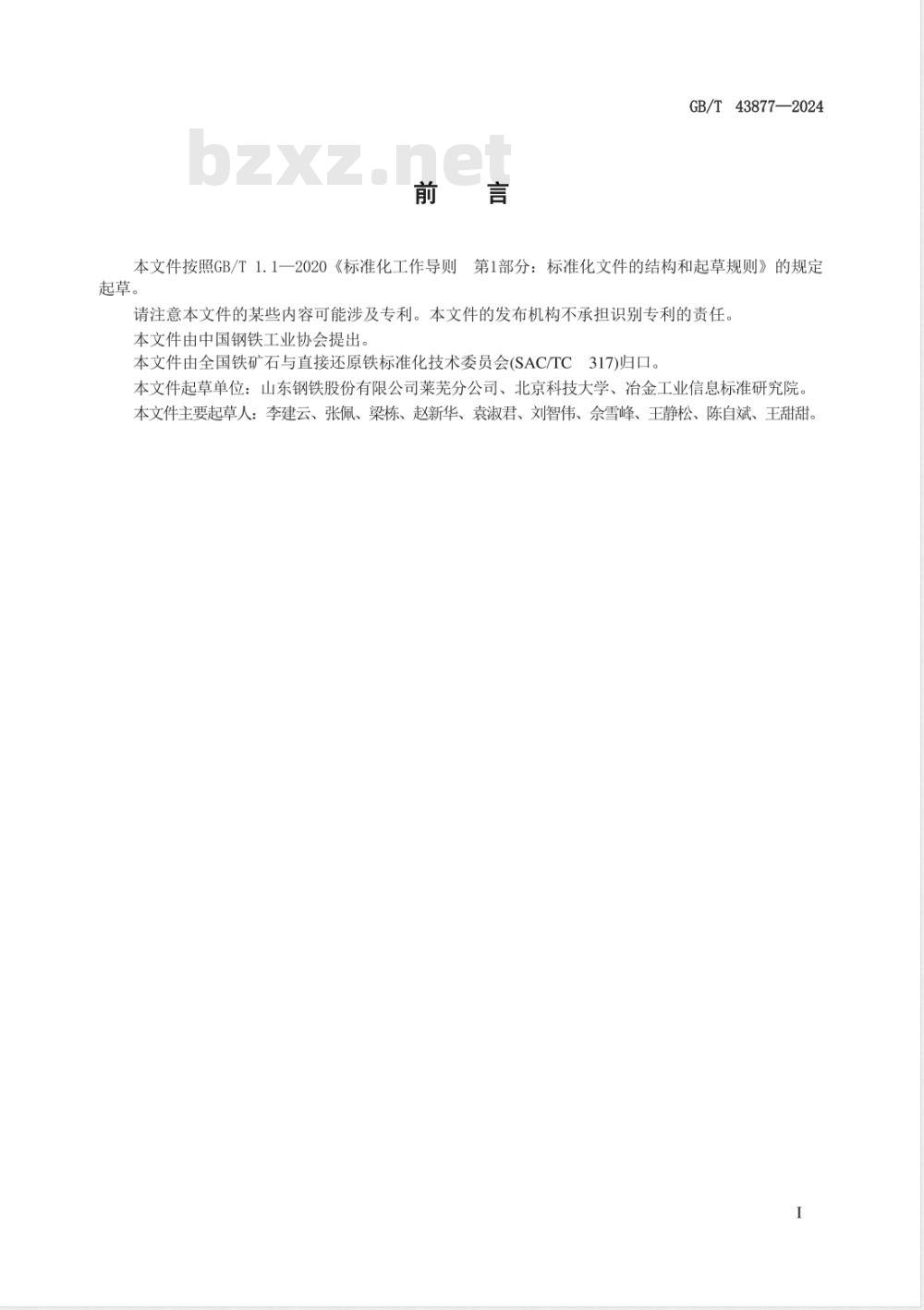

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国钢铁工业协会提出。本文件由全国铁矿石与直接还原铁标准化技术委员会(SAC/TC317)归口。本文件起草单位：山东钢铁股份有限公司莱芜分公司、北京科技大学、冶金工业信息标准研究院、本文件主要起草人：李建云、张佩、梁栋、赵新华、袁淑君、刘智伟、余雪峰、王静松、陈自斌、王甜甜。1范围

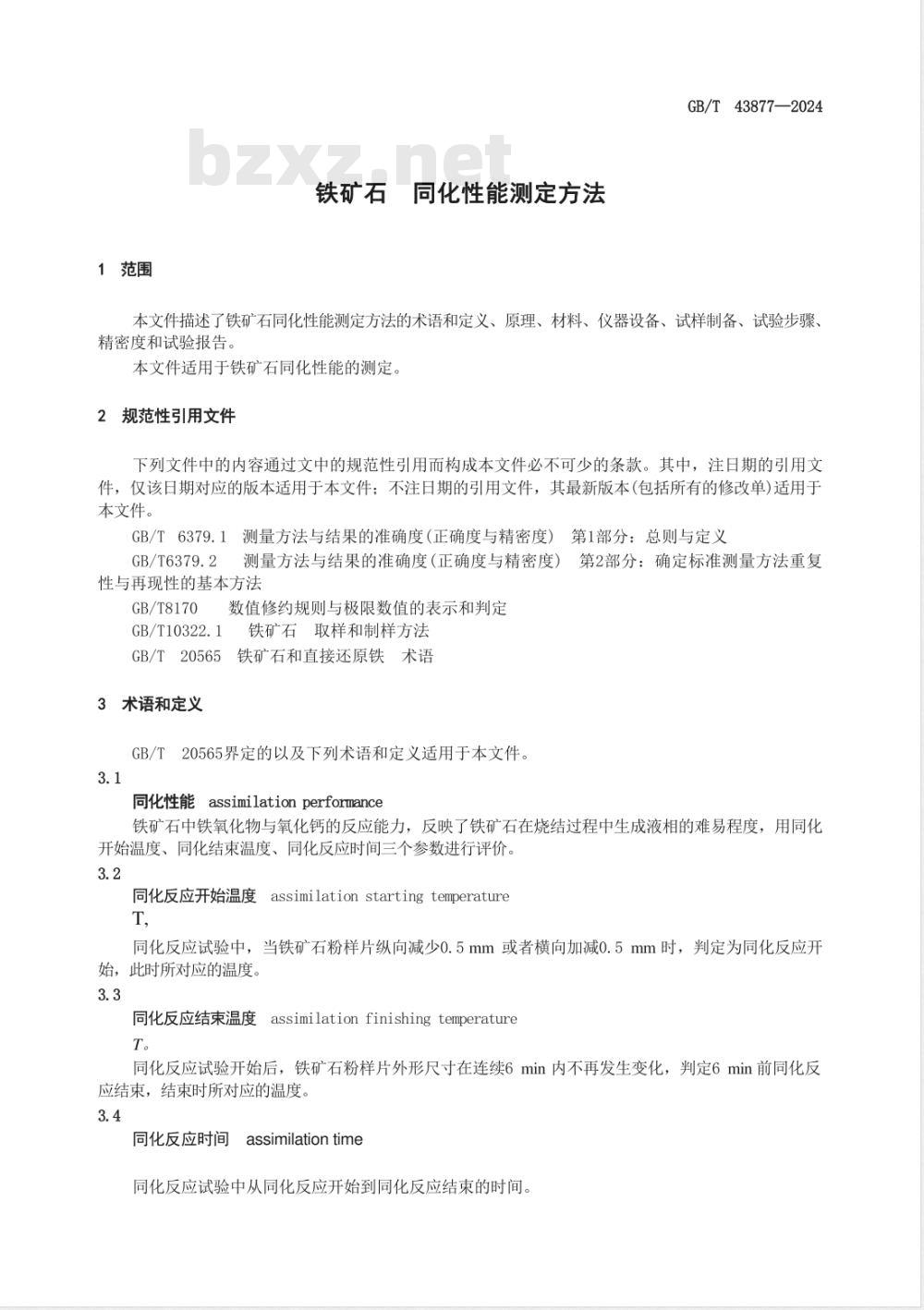

铁矿石同化性能测定方法
GB/T43877—2024
本文件描述了铁矿石同化性能测定方法的术语和定义、原理、材料、仪器设备、试样制备、试验步骤、精密度和试验报告。
本文件适用于铁矿石同化性能的测定。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T6379.1
测量方法与结果的准确度（正确度与精密度）第1部分：总则与定义GB/T6379.2
测量方法与结果的准确度（正确度与精密度）第2部分：确定标准测量方法重复性与再现性的基本方法
GB/T8170
GB/T10322.1
数值修约规则与极限数值的表示和判定铁矿石取样和制样方法
GB/T20565
3术语和定义
铁矿石和直接还原铁术语
GB/T20565界定的以及下列术语和定义适用于本文件。3.1
同化性能assimilation performance铁矿石中铁氧化物与氧化钙的反应能力，反映了铁矿石在烧结过程中生成液相的难易程度，用同化开始温度、同化结束温度、同化反应时间三个参数进行评价。3.2
同化反应开始温度
assimilation starting temperatureT,
同化反应试验中，当铁矿石粉样片纵向减少0.5mm或者横向加减0.5mm时，判定为同化反应开始，此时所对应的温度。
同化反应结束温度assimilationfinishingtemperatureT。
同化反应试验开始后，铁矿石粉样片外形尺寸在连续6min内不再发生变化，判定6min前同化反应结束，结束时所对应的温度。3.4
同化反应时间assimilationtime同化反应试验中从同化反应开始到同化反应结束的时间。GB/T43877—2024
4原理
将制备好的铁矿石粉样片放置在氧化钙样片中心位置上，放入高温试验炉中，按一定升温制度开始升温，观察铁矿石粉样片外形变化情况，判定同化反应开始与结束，并记录同化反应开始温度(T。）、同化反应结束温度（T。）、同化反应时间（t）。5材料
5.1氧化钙，分析纯。
5.2无水乙醇，分析纯。
6仪器设备
6.1高温试验炉
试验炉由加热系统、光学系统和成像系统组成，图1为高温试验炉示意图。加热系统最高温度应不低于1500℃，并有恒温带（各部位温差小于5℃），加热速度和加热温度可控制，控温精度土3℃以内，测温精度±1℃以内。
标引序号说明：
热电偶；
2—刚玉管；
3——电炉：
4—样片；
5—瓷舟；
6—摄像机；
十算机。
图1高温试验炉示意图
6.2烘箱
最高温度不低于120℃，控温精度土5℃以内。6.3电子天平
分度值不小于0.001g
6.4成型模具
材质为钢质或硬质合金，内腔直径为25mm和8mm。2
6.5瓷舟bzxz.net
GB/T43877—2024
半圆环形，材质为刚玉，舟身长度不小于10cm，内径不小于3cm，外径大于或者等于4cm且小于5 cm。
7试样制备
7.1取样与制样
试验试样按照GB/T10322.1
的规定进行取样与制样，试样粒度不大于100μm。将试样放入105℃土5℃烘箱（6.2)内烘干，烘干时间不小于2h，然后冷却至室温，并保存在干燥器中。7.2样片制备
7.2.1铁矿石粉样片制备
称取0.8g土0.01g铁矿石粉试样放入内腔直径为8mm的成型模具（6.4）中并压实，制备成@8mmx5mm
的铁矿石粉样片，并保存在于燥器中。当试样制备不能成型时，可在制备过程中加入1滴～3滴无水乙醇5.2)作为黏结剂，并在试验报告中注明。7.2.2氧化钙样片制备
称取2.0g土0.01g氧化钙（5.1）放入内腔直径为25mm的成型模具（6.4）中并压实，制备成p25mmx4mm
的氧化钙样片，并保存在干燥器中。当试样制备不能成型时，可在制备过程中加入1滴～3滴无水乙醇（5.2）作为黏结剂，并在试验报告中注明。8试验步骤
8.1将氧化钙样片（见7.2.2)放在瓷舟（6.5）中间位置的平面上，然后将铁矿石粉样片（见7.2.1）放在氧化钙样片（见7.2.2）的中心位置，再将瓷舟缓缓推到高温试验炉（6.1)内的恒温位置上，关上炉盖。8.2开启设备，设定升温程序。高温试验炉温度低于900℃时，升温速度15℃/min；高于900℃时，升温速度5℃/min。
8.3在升温过程中借助标尺随时观察铁矿石粉样片的形态变化，当铁矿石粉样片纵向减少0.5mm或者横向加减0.5mm时，判定为同化反应开始，记录同化反应开始温度(T,)；当铁矿石粉样片外形尺寸在连续6min内无变化时，判定6min前为同化反应结束，并记录同化反应结束温度(T。)和同化反应时间(t)。同化反应过程试样形态变化示意图见图2～图4。8.4同化反应结束后，关闭设备，试验结束。标引序号说明：
铁矿石粉样片；
2标尺；
3——氧化钙样片。
图2原始试样示意图
43877—2024
a）铁矿石粉样片纵向减少0.5mm标引序号说明：
铁矿石粉样片；
标尺；
氧化钙样片。
a）铁矿石粉样片完全融化
平铺在氧化钙样片上
标引序号说明：
铁矿石粉样片：
标尺；
氧化钙样片。
精密度
铁矿石粉样片横向减少0.5mm
图3同化反应开始示意图
b）铁矿石粉样片完全融化
但不是平铺在氧化钙样片上
图4同化反应结束示意图
c）铁矿石粉样片横向增加0.5mm铁矿石粉样片完全融化
并与氧化钙样片融为一体化
本方法精密度在2022年～2023年由7个实验室对3个不同水平的样品进行试验，每个实验室对每一个水平独立测试2次，按GB/T6379.1和GB/T
6379.2统计方法确定的精密度见表1。同一试样测定2次，当2次独立分析结果差值的绝对值不大于重复性限时，则取其算术平均值（μ）作为分析结果。如果2次独立分析结果差值的绝对值大于重复性限(r）时，按附录A的规定追加次数并确定分析结果。分析结果按GB/T重复性限r
试验报告
试验报告包括以下内容：
实验室名称和地址；
试验报告发布日期；
8170的规定修约。原始数据见附录B。表1精密度
再现性限R
本文件的编号：
试样本身必要的说明；
分析结果；
GB/T43877—2024
测试过程中存在的任何异常特性和在本文件中没有规定的可能对试样分析结果产生影响的任何操作。
43877—2024
试样分析结果验收程序见图A.1。附录Ａ
(规范性）
试样分析结果验收程序
测定X1、Nz
Lx1 -X4 ,
再次测定N2
Nrax-Xmi≤1.2r
再次测定x
μ=中位值(Mj、X2、Xg、Xi）
注： X1,X2,X3,X,
为各次分析结果：
u为最终分析结果；
r为重复性限，见表1。
X+A2 +X+X
试样分析结果验收程序
精密度试验原始数据见表B.1。
实验室
附录B
(资料性）
精密度试验原始数据
精密度试验原始数据
43877—2024
