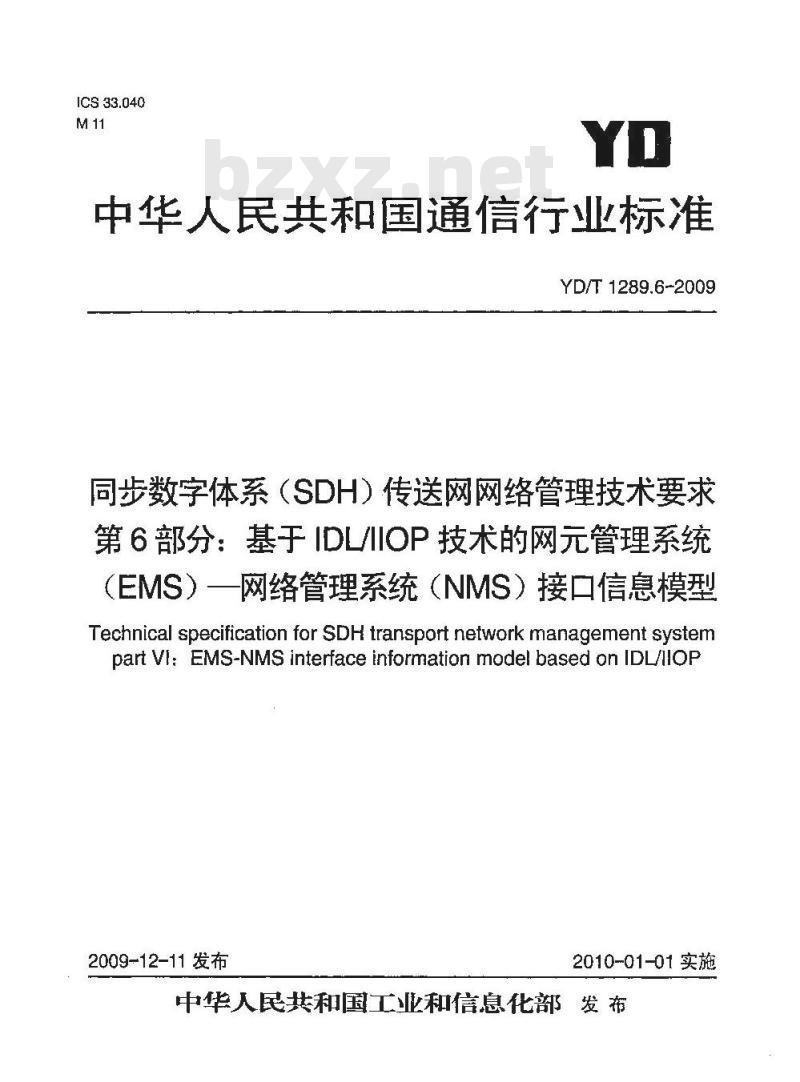

ICS33.040
中华人民共和国通信行业标准
YD/T 1289.6-2009
同步数字体系（SDH）传送网网络管理技术要求第6部分：基于IDL/IIOP技术的网元管理系统（EMS）一网络管理系统（NMS）接口信息模型Technical specification for SDH transport network management systempart VI: EMS-NMS interface information model based on IDL/lIOP2009-12-11发布
2010-01-01实施
中华人民共和国工业和信息化部发布前灣言·

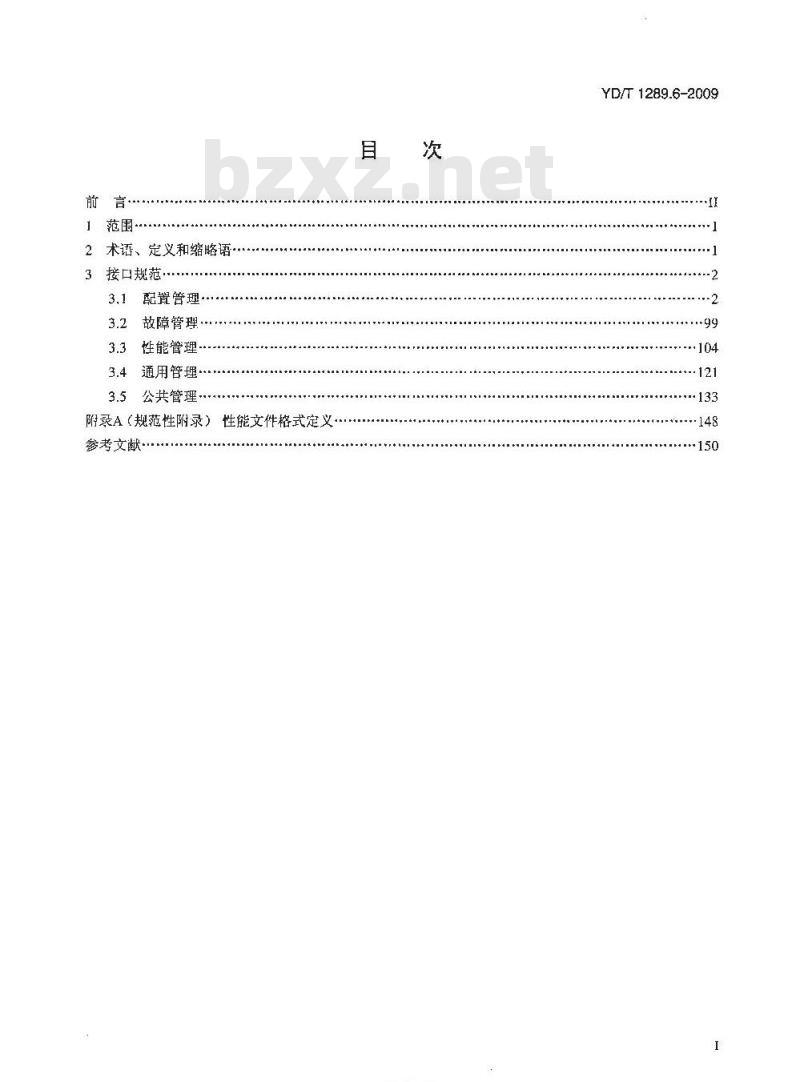

1范围·
2术语、定义和缩略语··bZxz.net
3接口规范·
配置管理·
故障管理
性能管理
通用管理
公共管理
附录A（规范性附录）性能文件格式定义参考文献
YKANiKAca
YD/T1289.6-2009
YD/T1289.6-2009

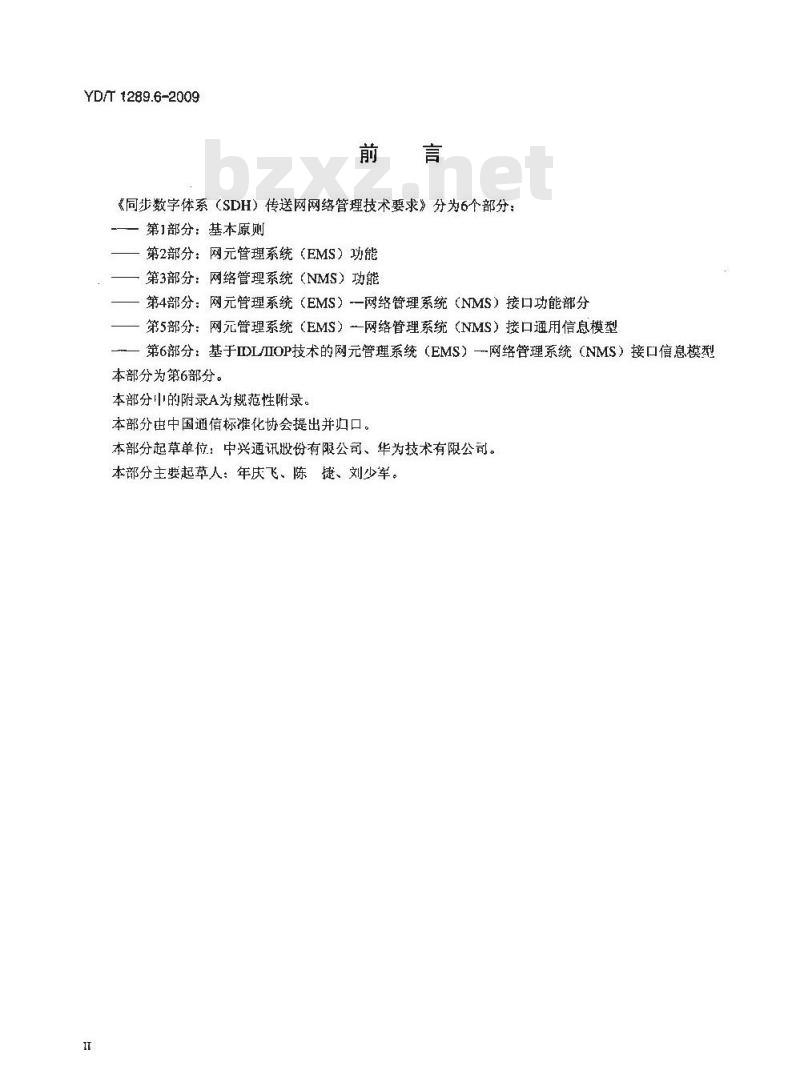

《同步数字体系（SDH）传送网网络管理技术要求》分为6个部分：第1部分：基本原则
第2部分：网元管理系统（EMS）功能第3部分：网络管理系统（NMS）功能第4部分：网元管理系统（EMS）一网络管理系统（NMS）接口功能部分第5部分：网元管理系统（EMS）-网络管理系统（NMS）接口通用信息模型第6部分：基于IDL/IIOP技术的网元管理系统（EMS）一网络管理系统（NMS）接口信息模型本部分为第6部分。
本部分中的附录A为规范性附录。本部分由中国通信标准化协会提出并归口。本部分起草单位：中兴通讯股份有限公司、华为技术有限公司。本部分主要起草人：年庆飞、陈捷、刘少军。I

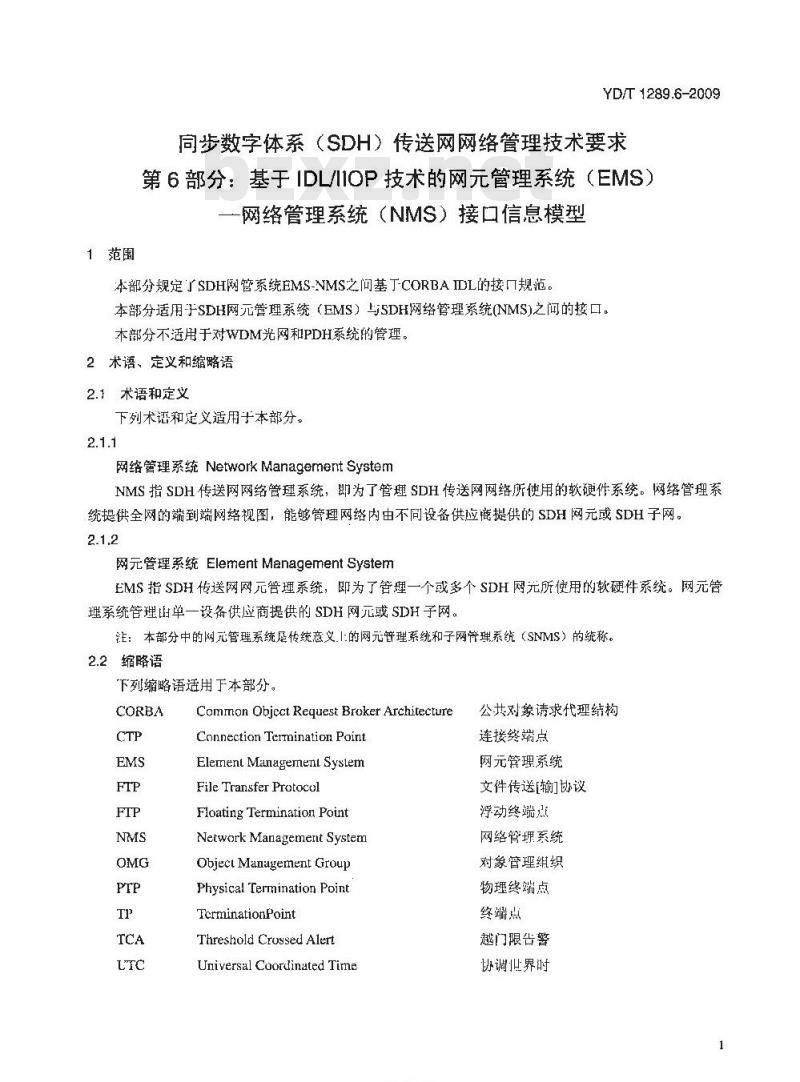

1范围
YD/T 1289.6-2009
同步数字体系（SDH）传送网网络管理技术要求第6部分：基于IDL/IIOP技术的网元管理系统（EMS）一网络管理系统（NMS）接口信息模型本部分规定了SDH网管系统EMS-NMS之问基于-CORBAIDL的接口规范。本部分适用于SDH网元管理系统（EMS）与SDH网络管理系统(NMS)之间的接口。本部分不适用于对WDM光网和PDH系统的管理。2术语、定义和缩略语
2.1术语和定义
下列术语和定义适用于本部分。2.1.1
网络管理系统NetworkManagementSystemNMS指SDH传送网网络管理系统，即为了管理SDH传送网网络所使用的软硬件系统。网络管理系统提供全网的端到端网络视图，能够管理网络内由不同设备供应裔提供的SDH网元或SDH子网。2.1.2
网元管理系统ElementManagementSystemEMS指SDH传送网网元管理系统，即为了管理一个或多个SDH网元所使用的软硬件系统。网元管理系统管理时单一设备供应商提供的SDH网元或SDH子网。注：本部分中的网元管理系统是传统意义.I:的网元管理系统和子网节理,系统（SNMS）的统称。2.2缩略语
下列缩略语适用于本部分。
Comnon Object Request Broker ArchitectureConnection Termination PointElement Management System
File Transfer Protocol
Floating Termination Point
Network Management System
Object Manugement Group
Physical Termination Point
TerminationPoint
Threshold Crossed Alert
Universal Coordinated Time
YKAONTKACa-
公共对象请求代理结构
连接终端点
网元管理系统
文件传送[输]协议
浮动终端点
网络管理系统
对象管理组织
物理终端点
终端点
越门限告警
协调世界时
YD/T 1289.6-2009

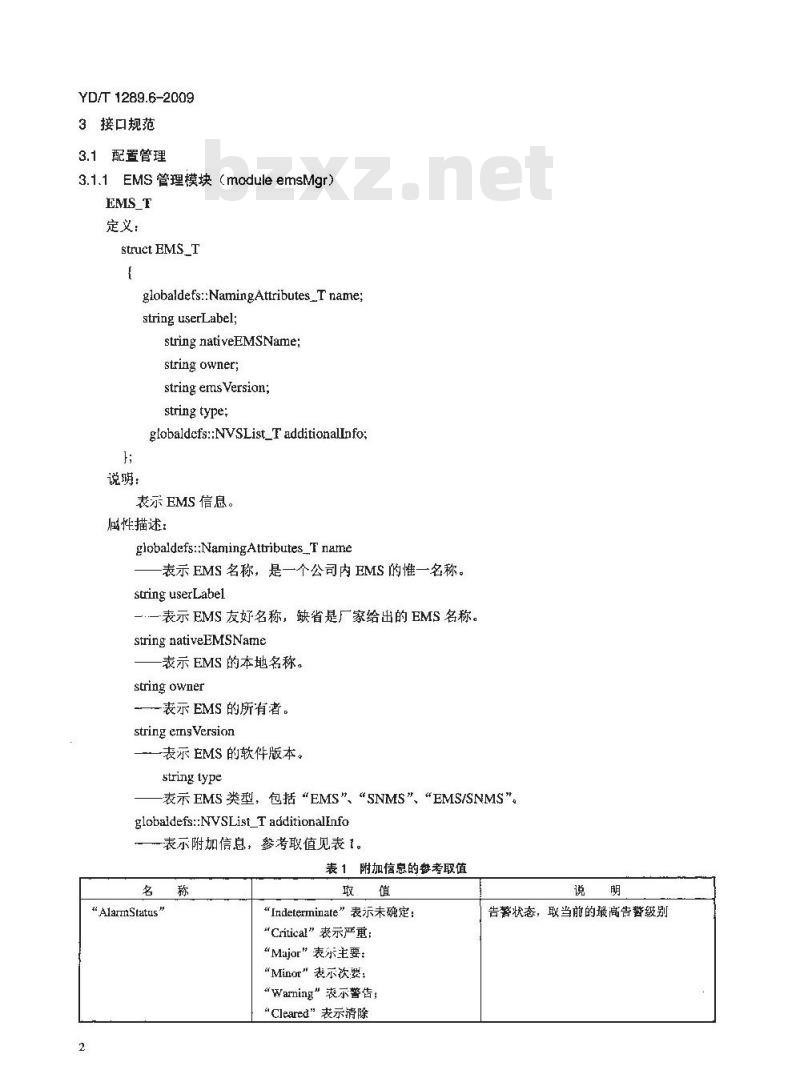

3接口规范
3.1配置管理
3.1.1EMs管理模块（mcduleermsMgr）EMS_T
定义：
struct EMS_T
globaldefs::NamingAttributes_T namestring userLabel;
string nativeEMSName:
string owner;
string ems Version;
string type:
globaldefs:NVSList_Tadditionallnfo;h;
说明：
表示EMS 信息。
属性描述：
globaldefs::NamingAttributes_T narme表示 EMS 名称，是一个公司内 EMS 的惟一名称。string userLabel
一表示 EMS 友妤名称，缺省是厂家给出的 EMS名称。string nativeEMSName
表示 EMS 的本地名称。
string owner
一表示 EMS 的所有者。
string ems Version
一表示 EMS 的软件版本。
string type
表示EMS类型，包括“EMS\、“SNMS”、\EMS/SNMS”。globaldefs:NVSList_T additionalinfo表示附加信息，参考取值见表1。表1附加信息的参考取值
“\AlarmStatus\
“Indeterminate”表示未确定：“Critical”表示严重；
“Major\表示主要：
“Minor”表示次要
“Warming”表示警告；
\Cleared”表示清除
告馨状态，取当前的最高告警级别名称
*OperationStatus\
“Location”
EMSMgr_I 接口
说明：
表1 (续）
“ Available”表示可用;
“UnAvailable\：表示不可用
EMS所在的地理位置
操作状态
YD/T 1289.6-2009
位置信息（精确到机房）
本接口为EMS管理接口，提供对EMS积关信息的管埋，本接口继承公共管理部分的CommonF接口。
查询EMS信息（getEMS）
定义：
void getEMS(
out EMS_TemsInfo)
raises(globaldefs:ProcessingFailureException):说明：
用于 NMS 间 EMS 查询 EMS 信息输入参数：
输出参数：
Out EMS_T ensInfo
表示EMS信总。
返回值：
异常：
内部处理错误（EXCPTINTERNALERROR）查询所有首层拓扑连接（getAllTopLeyellopologicalLinks）定义：
void getAllTopLevelTopologicalLinks (in unsigned long how.many,
out topologicalLink:TopologicalLinkList. T topoListout topologicaLink:TopologicalLinkiterator_I topoltraises (globaldefs:ProcessingFailureException):说明：
用于NMS从EMS套询所有首层拓扑连接.这里的首层拓扑连接指EMS管理的子网间的拓扑连接3
HYKAONIKACA-
YD/T 1289.6-2009
输入参数：
in unsigned long how_many
表示选代查询数据方式下首次查询的数。输出参数：
out topologicalLink:TopalogicalLinkList_T topoList一表示首次查询返回的拓扑连接列表。out topologicaiLink::TopologicalLinkiterator_I topolt表示选代查询拓扑连接接口。
返回值：
异常：
（I）未实现此操作（EXCPT_NOT_IMPLEMENTED）(2）内部处理错误（EXCPT_INTERNAL ERROR)。查询所有首层拓扑连接名称（getAllTopLevelTopologicalLinkNames）定义：
void getAllTopLevelTopologicalLinkNames (in unsigned long how_many,
put globaldefs:NamingAttributesList_T nameList.out globaldefs:NarningAttributesIterator_I nameltraiscs (globaldefs:ProcessingFailureException):说明：
用于NMS从EMS查询所有首层拓扑连接的名称。输入参数：
inunsigned long how_many
表示迭代查询数据方式下首次查询的数日。输出参数：
out globaldefs:NamingAttributesList_T nameList-表示首层拓扑连接的名称列表。out globaldefs:NamingAttributesItcrator_I namelt表示送代查谢名称接口，
返间值：
异常：
（1）未实现此操作（EXCPT_NOTIMPLEMENTED）。(2）内部处理错误（EXCPT_INTERNAL_ERROR）。4
查询首层拓扑连接（getTopLevelTopologicalLink）定义：
void getTopLevelTopologicalLink (in globaldefs:NamingAttributes_Tnameout topologicalLink:TopologicalLink_T topoLinkraises (globaldefs:ProcessingFailureException):说明：
用于措定名称查询拓扑连接信息。输入参数：
in globaldefs::NamingAttributes_T name表示拓扑连接名称。
输出参数：
out topologicalLink: TopologicalLink T topoLink表示拓扑连接。
返回值：
异常：
（1）未实现些操作（EXCPT_NOTEMPLEMENTED）。（2）内部处理错误（EXCPT_INTERNAL_ERROR）。●查询所有当前告警（getAiIEMSAndMEActivcAlarms）定义：
void getAlIEMSAndMEActiveAlarms(innotifications:ProbableCauseList_TexcludeProbCauseList,in notifications:PerceivedScverityList_TexcludeSeverityList,in unsigned long how_many,
out notifications:EventList_Teventl.ist!outnotifications:Eventlterator_Ieventlt)raises(globaldefs:ProcessingFailureException);说明：
YD/T 1289.6-2009
用于NMS从EMS查询所有当前告警（包括越门限告警），包括所有网元以及EMS本身产生的告警。查询条件包括替警原图和告警级别查询。输入参数：
in notifications:PerceivedSeverityList_TexcludeSeverityList5
HYLKAONIKACa-
YD/T 1289.6-2009
-表示被排除的告酱级别，姐果列表是空，表示不排除。in notifications:ProbableCauseList_T excludeProbCauseList表示被排除的告警原因，如果列表是空，表示不排除。in unsigned long how_many
表示选代器第次返向的数据数目。翰出参数
out notifications:EventList_ T eventList-表示符合条件的当前告警列表。out notifications::EventIterator_I eventit用于获得剩余查询数据的事件选代器操作接口。返回值：
异常：
（1）内部处理错误（EXCPT_INTERNALERROR）(2）打开的迭代器数目过多（FXCPT_TOO MANY_OPEN_ITERATORS)。查询所有首层子网（getAllTopLevelSubnetworks）定义：
void getAllTopLevelSubnetworks(in unsigned long how_many,
out multiLayerSubnetwork:SubnetworkList_ T sList,.out multil.ayerSubnetwork::Subnetworkiterator I sItyraises(globaldefs::ProcessingFailureException):说明：
用于查询EMS内的所有首层子网信息。首层子网指包含物理层且位于子网包含关系的最顶层的子网。
输入参数：
inunsigned longhow_many
表示选代器第一次返向的数据数目。输出参数：
out multiLayerSubnetwork:SubnetworkList_T sList一表示首层子网列表。
out multiLayerSubnetwork:SubnetworkIterator_I sIt表示送代查询子网接口。
返回值：
异常：
内部处理错误（EXCPT_INTERNAL_ERROR）。查询所有首层子网名称（getAlTopLeveISuhnetworkNames）定义：
void getAuTopLevelSubnetworkNamestinansighedlonghow_many,
out globaldels:NaningAttributesList_T nameList,out globaldefs:NamingAtributesIterator_I namelt)raises(globaldefs::ProcessingFailureException):说明：
用于查询EMS内的所有首层子网名称。输入参数：
in unsigned long how_many
一表示迭代器第一次返问的数据数目。输出参数：
out globaldefs:NamingAttributcsList_T nameList表示首层子网名称列表。
out globaldefs:NamingAtributesIterator_I namelt表示迭代查询子网名称接口。
返回值：
异常：
内部处埋错误（EXCPT_INTERNAL_ERROR）。创建告警级别表（createASAP）（可选）定义：
void createASAP(
inaSAP:ASAPCreateModifyData_TnewASAPCreateDatanut aSAP:ASAP_T newASAP.
out globaldefs:NVSList_T additionallnfo)raises(globaldefs:ProcessingFailureException):说明：
月于创建告警级别表。
输入参数：
in aSAP:ASAPCreateModifyData_T newASAPCrcateDala一表示告警级别表创建数据。
输出参数：
HYLKAONIKAca-
YD/T 1289.6-2009
YD/T1289.6-2009
out aSAP:ASAP_T newASAP
表示创建成功的告警级别表。
out globaldefs:NVSList_T additionallnfo表示附加信息。
返回值：
异常：
（1）内部处理错误（EXCPT_INTERNAL_ERROR）（2）无效的输入（EXCIT_INVALDINPUT）（3）友好名称已存衣（EXCPT_USERLABEL_IN_USE）。（4）未实现此操作（EXCPT_NOT_IMPLEMENTED）删除告警级别表（deleteASAP）（可选）定义：
void deleteASAP(
in globaldefs:NamingAttributes_T aSAPNaneDut globaldefs:NVSList_T additionallnfo)raises(globaldefs:ProcessingFailureException);说明：
用丁删除告警级别表。
输入参数：
in globaldefs:NamingAttributes_TaSAPName一裘示告警级别表名称。
输出参数：
inoutglobaldefs:NVSList_TadditionalInfo一表示附加信息。
返回值：
异常：
（1）内部处理错误（EXCPT_INTERNAL_ERROR）。（2）无效的输入（EXCPT_INVALID_INPUT）（3）实休未找到（EXCPT_ENTITY_NOT_FOUND），（4）未实现此操作（EXCPT_NOT_IMPLEMENTED）。分配告警级别表（assignASAP）（可选）定义：
void assignASAP(
说明：
in globaldefs:NamingAttributes_T aSAPName.in globaldefs:NamingAttributes_ T resourceName,in transmissionParameters :LayerRate_T layerRate,inout globaldefs:NVSList_T additionalinfo)raises(globaldefs:ProcessingFailureException)!用于分配告警级别表。
输入参数：
in globaldefs:NamingAilributes_T aSAPName表示告警级别表名称。
in globaldefs:NamingAttributes T resourceName一表示告警级别表分配到的资源名称，这里为终端点名称。in transmissionParameters:LayerRate_T layerRate表示告警级别表分配到的资源层速率。inout globaldefs:NVSList_T additionallnfo一表示附加信息。
输出参数：
out globaldefs:NVSList_T additionallnfo表示附加信息。
返向值：
异常：
（1）内部处理错误（EXCPT_INTERNAL_ERROR）(2）无效的输入（EXCPT_INVALID_INPUT）。（3）未实现此操作（EXCPT_NOT_IMPLEMENTED）。解除告警级别表分配（deassignASAP）（可选）定义：
void deassignASAP(
in globaldefs:NamingAttributes_T resourceName,in transmissionParameters: LayerRate_T layerRate,inout globaldefs:NVSList_T additionalInfo)raises(globaldefs:ProcessingFailureException):说明：
用丁解除告警级别表分配。
输入参数：
in globaldefs:NamingAttributes_T aSAPNameYLKAONIKACa-
YD/T 1289.6-2009
