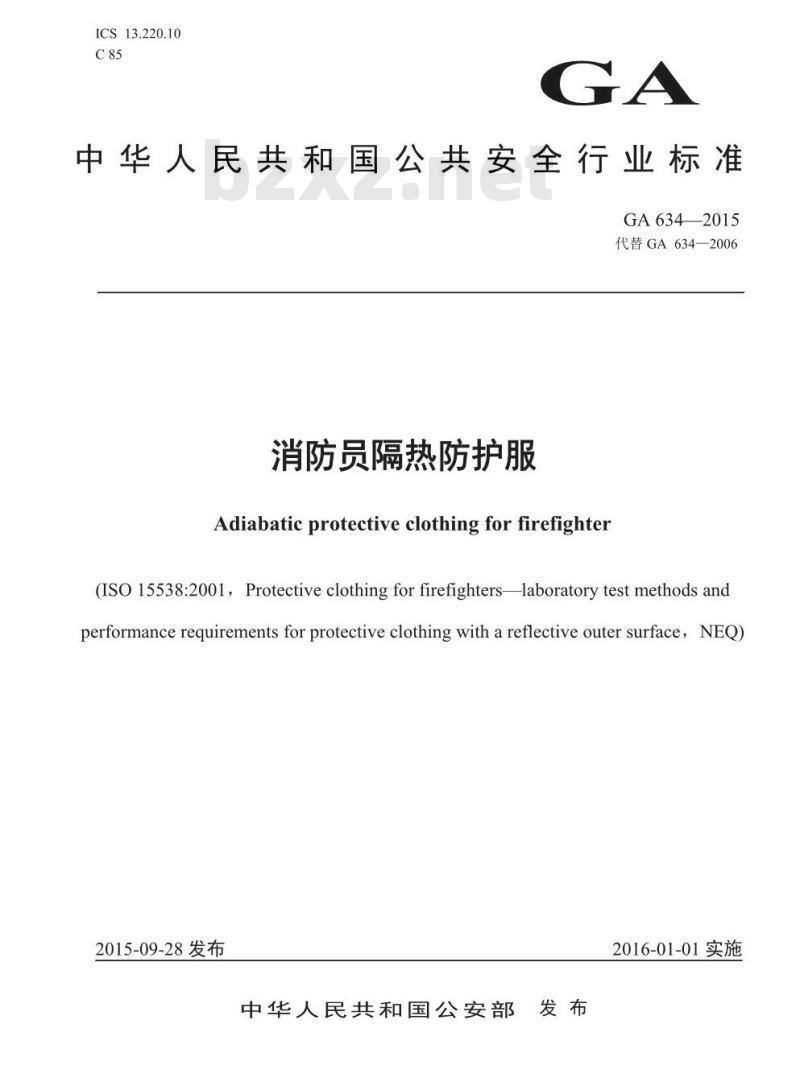

【GA公共安全标准】 消防员隔热防护服

ICS13.220.10
中华人民共和国公共安全行业标准GA 6342015
代替GA634—2006bzxZ.net
消防员隔热防护服
Adiabaticprotectiveclothingforfirefighter(IS015538:2001,Protective clothing for firefighters—laboratory test methods andperformance requirements for protective clothing with a reflective outer surface, NEQ)2015-09-28发布
中华人民共和国公安部发布
2016-01-01实施
GA6342015
GA6342015

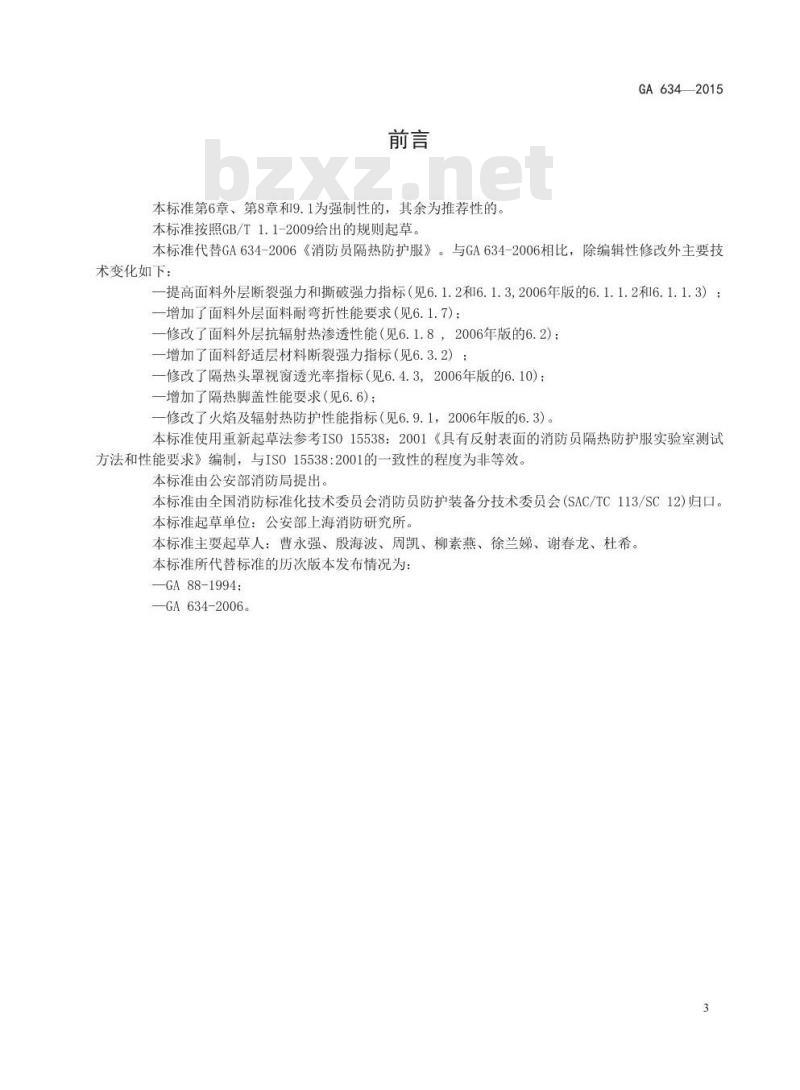

本标准第6章、第8章和9.1为强制性的，其余为推荐性的本标准按照GB/T1.1-2009给出的规则起草。GA6342015
本标准代替GA634-2006《消防员隔热防护服》。与GA634-2006相比，除编辑性修改外主要技术变化如下：
一提高面料外层断裂强力和撕破强力指标（见6.1.2和6.1.3,2006年版的6.1.1.2和6.1.1.3）：一增加了面料外层面料耐弯折性能要求（见6.1.7）：一修改了面料外层抗辐射热渗透性能（见6.1.8，2006年版的6.2)；一增加了面料舒适层材料断裂强力指标（见6.3.2）；一修改了隔热头罩视窗透光率指标（见6.4.3，2006年版的6.10）；一增加了隔热脚盖性能要求（见6.6)；修改了火焰及辐射热防护性能指标（见6.9.1，2006年版的6.3）。本标准使用重新起草法参考IS015538：2001《具有反射表面的消防员隔热防护服实验室测试方法和性能要求》编制，与IS015538:2001的一致性的程度为非等效。本标准由公安部消防局提出。
本标准由全国消防标准化技术委员会消防员防护装备分技术委员会（SAC/TC113/SC12)归口。本标准起草单位：公安部上海消防研究所。本标准主要起草人：曹永强、股海波、周凯、柳素燕、徐兰娣、谢春龙、杜希。本标准所代替标准的历次版本发布情况为：GA88-1994：
—GA634-2006。
GA6342015
1范围
消防头盔
本标准规定了消防员隔热防护服的术语和定义、型号与规格、设计要求、性能要求、试验方法、检验规则、标志、包装、运输和贮存本标准适用于消防员在靠近火焰或强热辐射区域进行灭火救援时穿着的隔热防护服。本标准不适用于消防员在灭火救援时进人火焰区或与火焰有接触时，以及处置危险化学物品作业时穿着的防护服。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志(ISO780)GB811-2010摩托车乘员头盔
GB/T1335.1服装号型男子
GB/T2410-2008透明塑料透光率和雾度试验方法GB/T3917.3纺织品织物撕破性能第3部分：梯形试样撕破强力的测定(ISO9073）GB/T3923.1纺织品织物拉伸性能第1部分：断裂强力和断裂伸长的测定条样法GB/T4744纺织品防水性能的检测和评价静水压法(ISO811)GB/T5455纺织品燃烧性能垂直方向损毁长度、阴燃和续燃时间的测定GB/T8629-2001纺织品试验用家庭洗涤和干燥程序GB/T8808-1988软质复合塑料材料剥离试验方法GB/T9969工业产品使用说明书总则GB/工13773.1纺织品织物及其制品的接缝拉伸性能第1部分：条样法接缝强力的测定(ISO13935-1)
GA7—2004消防手套
3术语和定义
下列术语和定义适用于本文件。3.1
消防员隔热防护服adiabaticprotectiveclothingforfirefighter消防员在靠近火焰或弧热辐射区域进行灭火救援时穿着的，用来对其全身进行隔热防护的专用防护服。
分体式隔热防护服two-pieceadiabaticprotectiveclothing4
GA634-2015
上衣下裤分离式样的隔热防护服。由隔热上衣、隔热裤、隔热头罩、隔热手套以及隔热脚盖等组成分体式隔热防护服two-pieceadiabaticprotectiveclothing上衣下裤分离式样的隔热防护服。由隔热上衣、隔热裤、隔热头罩、隔热手套以及隔热脚盖等组成隔热头罩adiabaticheadgear
对消防员头部和颈部进行隔热保护的防护装具。隔热手套adiabaticglove
对消防员手部和腕部进行隔热保护的防护装具。隔热脚盖adiabaticfootcover
穿戴在消防靴外，对消防员脚部进行隔热保护的防护装具。隔热层thermalbarrier
提供隔热保护的材料层。
接缝seam
保隔热防护服面料的边缘通过缝纫或其他方式牢固连接的结构。型号和规格
4.1型号
消防员隔热防护服的型号编制方法如下：FGR-□/□
企业改型代号：A、B...
F：分体式防护服；L：连体式防护服消防员隔热防护服
消防员防护装备
示例：
GA6342015
FGR-F/A表示分体式消防员隔热防护服，企业改型代号为A。4.2规格
消防员隔热防护服（以下简称隔热服）的规格设置应符合GB/T1335.1的规定。5设计要求
5.1结构与面料
隔热服应为单衣结构.面料应由外层、隔热层、舒适层等多层材料组合而成。面料外层应采用具有反射辐射热的复合织物材料，并应满足基本服装制作工艺要求。面料应对人体健康无害。5.2隔热上衣
5.2.1隔热上衣对消防员的上部躯干、颈部、手臂和手腕提供保护，但不包括头部和手部。隔热上衣和隔热裤面料之间的重叠部分不应小于200mm。5.2.2隔热上衣应考虑与呼吸保护装具配套使用，背部应设有背囊，背囊应至少能够容纳6.8L空气呼吸器气瓶。
5.2.3门襟的结构应包含外层、隔热层和舒适层，或由外层折边代替舒适层。5.2.4袖口设计应能保护消防员的手腕，并防止燃烧的废碎片进人到衣袖中。袖口不应妨碍隔热服的穿着，并应与隔热手套的佩戴相配合。5.3隔热裤
隔热裤应对消防员的腿部提供保护，但不包括脚部。5.4：连体隔热衣裤
5.4.1连体隔热衣裤对消防员的躯干、颈部、手臂、手腕和腿部提供保护，但不包括头部、手部和脚部。
5.4.2连体隔热衣裤应穿着方便，腰臀部和腿部应采用松量设计，应考虑与呼吸保护装具配套使用，背部背囊至少能够容纳6.8L空气呼吸器气瓶。5.5隔热头罩
5.5.1隔热头罩应能够覆盖消防员整个头部、颈部，头罩前端和后端应延伸到前胸和后背部。隔热头罩和隔热上衣领口一下之间的重叠部分不应小于200mm。5.5.2隔热头罩上应安装视窗，应采用无色或浅色透明的具有一定强度和刚性的耐热材料，视物真实无畸变。
5.5.3隔热头罩应考虑与防护头盔和呼吸保护装具配合使用。5.5.4隔热头罩应采用与隔热上衣相同面料。5.6隔热手套
隔热手套应采用五指式设计，应对消防员手部和腕部提供保护。5.6.2
隔热手套和隔热上衣衣袖面料之间的重叠部分不应小于200mm隔热手套一般应采用与隔热上衣相同面料，在手掌部位可增加耐磨加强层。6
5.7隔热脚盖
GA634-2015
隔热脚盖应与消防员灭火防护靴号型相匹配，能够覆盖灭火防护靴整个靴面，为消防员脚部5.7.1
和踝部提供保护。
隔热脚盖和隔热裤之间的重叠部分不应小于300mm。隔热脚盖一般应采用与隔热上衣相同面料。可在脚面部位增加耐烫烙加强层。5.8辅料
隔热服上的辅料要求如下：
所有硬质附件应无斑点、结节或尖利的边缘，并经防腐蚀处理a)
应选用具有阻燃性的缝纫线和搭扣，颜色为浅色，与面料外层相匹配：隔热上衣的前门襟处若选用拉链，则拉链型号不小于8号，颜色与面料外层相匹配：d）隔热裤的背带应选用松紧带或可调节式背带、6
性能要求
6.1面料外层性能
阻燃性能
损毁长度不应大于100mm,续燃时间不应大于2s，且不应有熔融、滴落现象。6.1.2
断裂强力
经、纬向干态断裂强力不应小于650N。6.1.3
撕破强力
经、纬向撕破强力不应小于100N。6.1.4剥离强力
如复合层能够与墓材分离，则经、纬向剥离强力不应小于9N/30mm。6.1.5
热稳定性能
经热稳定性能试验后，沿经、纬向尺寸变化率不应大于10%，且不应有变色、脱层、炭化、熔融和滴落现象。
3耐静水压性能
耐静水压不应小于17kPa。
耐弯折性能
经耐弯折性能试脸后，不应出现复合层材料或纤维脱层、脱落现象，且经、纬向断裂强力不应小于500N。
抗辐射热渗透性能
GA6342015
内表面温升达到24℃的时间不应小于60s。6.2面料隔热层性能
6.2.1阻燃性能
损毁长度不应大于100mm，续燃时间不应大于2s，且不应有熔融、滴落现象，6.2.2
热稳定性能
经、纬向尺寸变化率不应大于10%，且不应有变色、炭化、熔融和滴落现象。6.3材面料舒适层性能
阻燃性能
损毁长度不应大于100mm，续燃时间不应大于2s，且不应有熔融、滴落现象。6.3.2
断裂强力
经、纬向干态断裂强力不应小于300N。6.4隔热头罩性能
耐高温性能
经耐高温性能试验后，隔热头罩不应有炭化、熔融和滴落现象，视窗不应有明显变形或损环的现象，6.4.2视野
左、右水平视野应不小于105°，上视野应不小于7°，下视野应不小于45%。6.4.3
视窗透光率
无色透明视窗透光率不应小于85%.浅色透明视窗透光率不应小于18%。6.5隔热手套性能
面料性能
当隔热手套与隔热上衣采用的不是同一种面料或组合时，应符合6.1、6.2、6.3的要求。6.5.2隔热手套灵巧性能
隔热手套灵巧性能不应低于GA7-2004规定的3级要求6.6隔热脚盖性能
当隔热脚盖与隔热上衣采用的不是同一种面料或组合时，应符合6.1、6.2、6.3的要求6.7硬质附件耐高温性能
经耐高温性能试验后，硬质附件应保持其原有的功能。6.8缝纫线耐高温性能
经耐高温性能试验后，缝纫线不应有熔融、炭化和滴落现象。6.9整体性能
火焰和辐射热防护性能
隔热服火焰和辐射热防护能力的TPP值不应小于28.0。6.9.2
接缝断裂强力
隔热服外层的接缝断裂强力不应小于650N。6.9.3
针距密度
隔热服明暗线每3cm不应小于9针，包缝线每3cm不应小于7针6.9.4质量
隔热服的质量(包括隔热衣裤、隔热头罩、隔热手套和隔热脚盖)不应大于6000g。6.10外观要求
隔热服的外观要求如下：
GA6342015
a）各部位缝制应平整，不应有脱线、跳针现象，表面不应有裂纹、脱层以及破损等缺陷：b）各对称部位应基本一致：
c）粘合衬不应有脱胶及表面渗胶：标志设置位置应正确，号型标志应准确清晰：d)
e）隔热头罩的视窗应无明显擦伤或打毛痕迹。7试验方法
7.1水洗预处理
在进行7.3.1、7.3.2、7.4.1试验前，试样应按GB/T86292001规定的洗涤方法洗涤25次，使用无磷ECE标准洗涤剂，采用5A程序，滚简烘干。7.2面料外层性能试验
7.2.1阻燃性能试验
按GB/T5455的规定进行。
7.2.2断裂强力试验
按GB/T3923.1的规定进行。
7.2.3撕破强力试验
按GB/T3917.2的规定进行。
7.2.4剥离强力试验
按GB/T8808-1988中方法A规定进行。7.2.5热稳定性能试验
按附录A规定进行，试验温度设定为260℃土6℃。7.2.6耐静水压性能试验
按附录B规定进行预处理后，按GB/T4744的规定进行。9
GA6342015
7.2.7耐弯折性能试验
按附录B规定进行。
7.2.8抗辐射热渗透性能试验
按附录C规定进行
7.3面料隔热层性能试验
阻烘性能试验
按7.1的规定进行预处理后，按GB/T5455的规定进行试验。7.3.2
热稳定性能试验
按7.1的规定进行预处理后，试验温度设定为260℃土6℃，按附录A规定进行试验。7.4面料舒适层性能试验
阻燃性能试验
按7.1的规定进行与处理后，按GB/T5455的规定进行试验。7.4.2断裂强力试验
按GB/T3923.1的规定进行。
7.5隔热头罩性能试验
耐高温性能试验
任取3件隔热头罩。试验温度设定为180℃土6℃.按A.5的试验步骤将隔热头罩放入干燥箱进行试验。视窗不应该接触干燥箱隔板和干燥箱壁，用目测法测定。7.5.2视野试验
按GB/T811-2010中5.4的规定进行。视窗透光率试验
按按GB/T24102008中方法B规定进行。7.6隔热手套性能试验
灵巧性能试验按GA7—2004中7.12的规定进行。7.7硬质附件耐高温性能试验
任取3件硬质附件。试验温度设定为260℃土6℃。按A.5的试验步骤将硬质附件放入干燥箱进行验。用目测法测定。
7.8缝纫线耐高温性能试验
任意剪取3根300mm长的缝纫线。试验温度设定为260℃土6℃。按A.5的试验步骤将缝纫线放入干燥箱进行验。用目测法测定。7.9整体性能试验
7.9.1火焰和辐射热防护性能试验按附录D的规定进行。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
