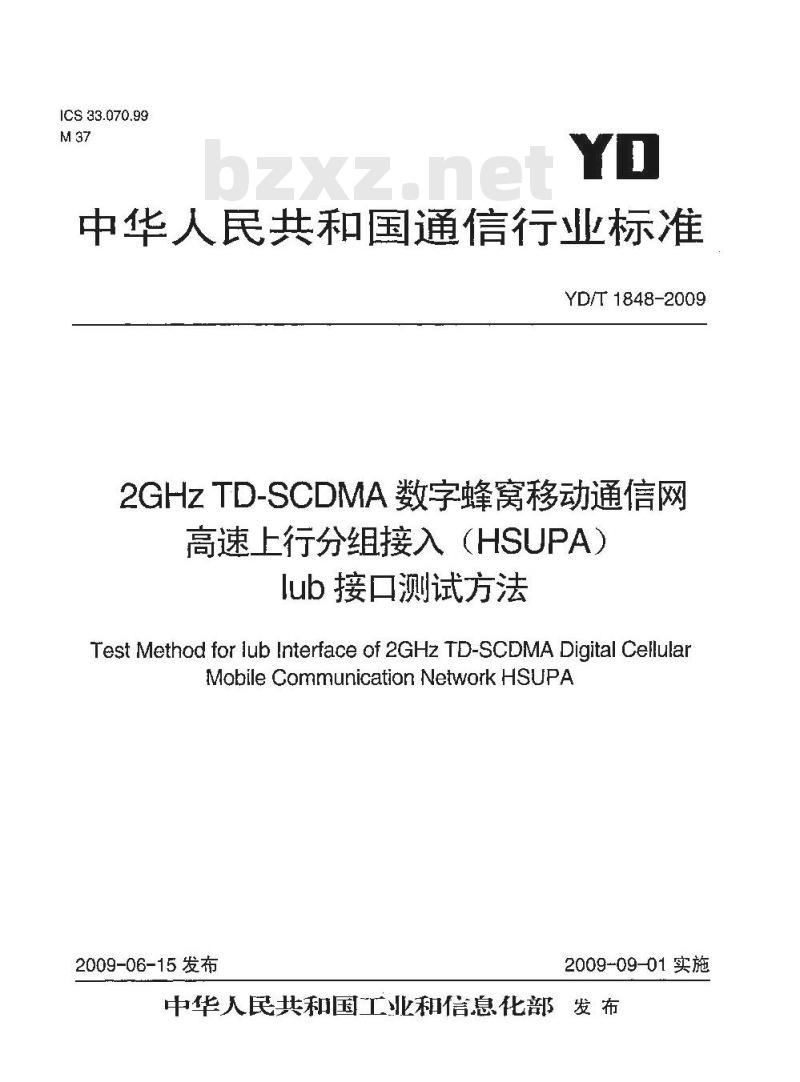

【YD通讯标准】 2GHz TD-SCDMA 数字蜂窝移动通信网高速上行分组接入(HSUPA) lub 接口测试方法

ICS 33.070.99
中华人民共和国通信行业标准
YD/T 1848-2009
2GHZTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）
lub接口测试方法
Test Method for lub Interface of 2GHz TD-SCDMA Digital CellularMobile Communication Network HSUPA2009-06-15发布
2009-09-01实施
中华人民共和国工业和信息化部发布前

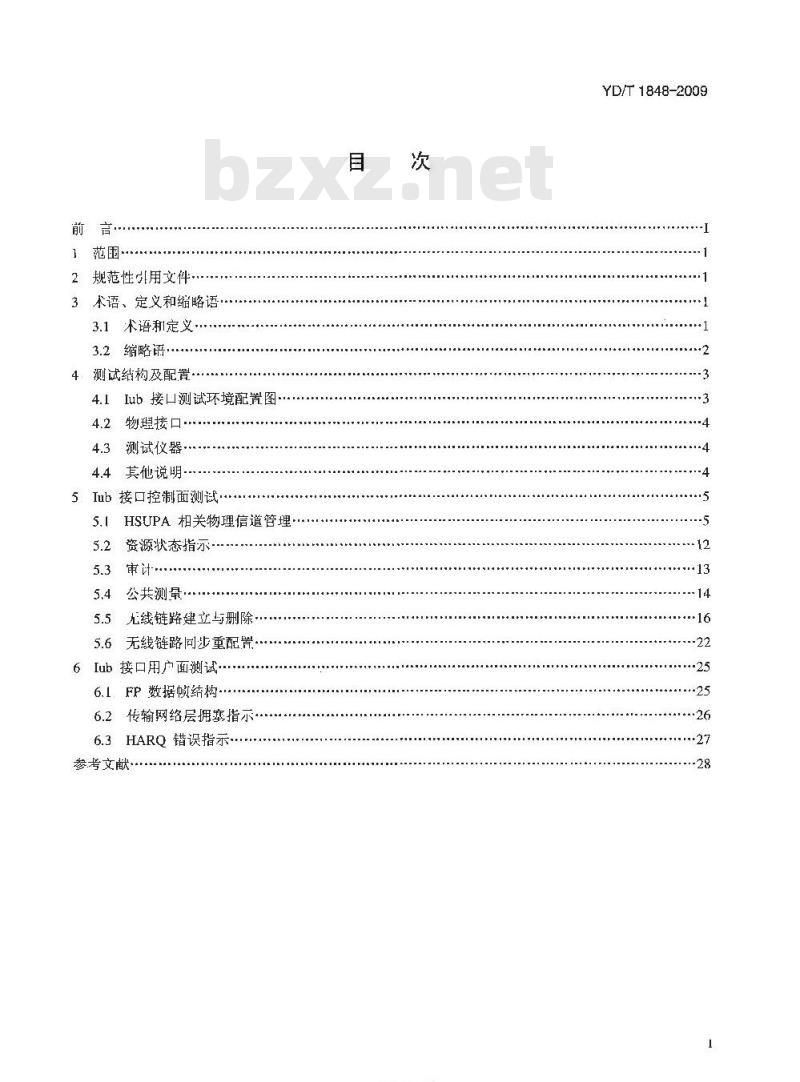

1范围·
2规范性引用文件·
3术语、定义和缩略语
3.1术语和定义
3.2缩略语·
4测试结构及配置
4.1Iub接口测试环境配置图·
物理接口·
测试仪器
4.4其他说明-
5Iub接口控制面测试
HSUPA相关物理信道管理
资源状态指示
公共测最
无线链路建立与删除·
5.6无线链路向步重配置
6Iub接口用户面测试
6.1FP数据顿结构-
6.2传输网络层拥塞指示·
6.3HARQ 错误指示...
参考文献
YKAONIKAca
YD/T 1848-2009
YD/T 1848-2009

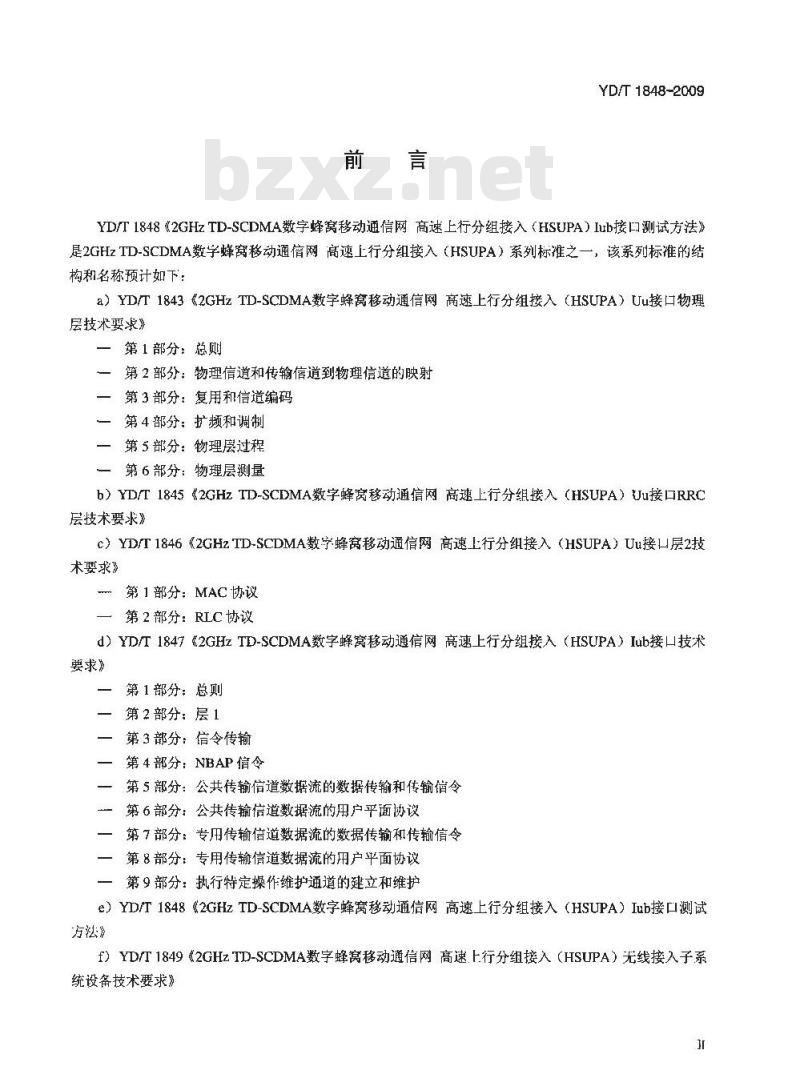

YD/T1848《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Iub接门测试方法》是2GHzTD-SCDMA数学蜂窝移动通信网高速上行分组接入（HSUPA）系列标准之一，该系列标准的结构和名称预计如下：
a）YD/T1843《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Uu接口物理层技术要求》
第1部分：总则
一第2部分：物理信道和传输信道到物理信道的映射一第3部分：复用和信道编码
一第4部分；扩频和调制
一，第5部分：物理层过程
一第6部分：物理层测量
b）YD/T1845《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Uu接口RRC层技术要求》
C）YD/T18462GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Uu接口层2技术要求》
…第1部分：MAC协议
第2部分：RLC协议
d）YD/T1847《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Iub接口技术要求》
第1部分；总则
一第2部分：层1
一第3部分：信令传输
一第4部分：NBAP信令
一第5部分：公共传输信道数据流的数据传输和传输循令—第6部分：公共传输信道数据流的用户平面协议一第了部分：专用传输信道数据流的数据传输和传输信令一第8部分：专用传输信道数据流的用户平面协议一第9部分：热行特定操作维护通道的键文租维护e）YD/T1848《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Iub接口测试方法》
f）YD/T1849《2GHzTD-SCDMA数字蜂窝移动通信网高速.上行分组接入（HSUPA）无线接入子系统设备技术要求》
YD/T1848-2009
g）YD/T1850《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）无线接入子系统设备测试方法》

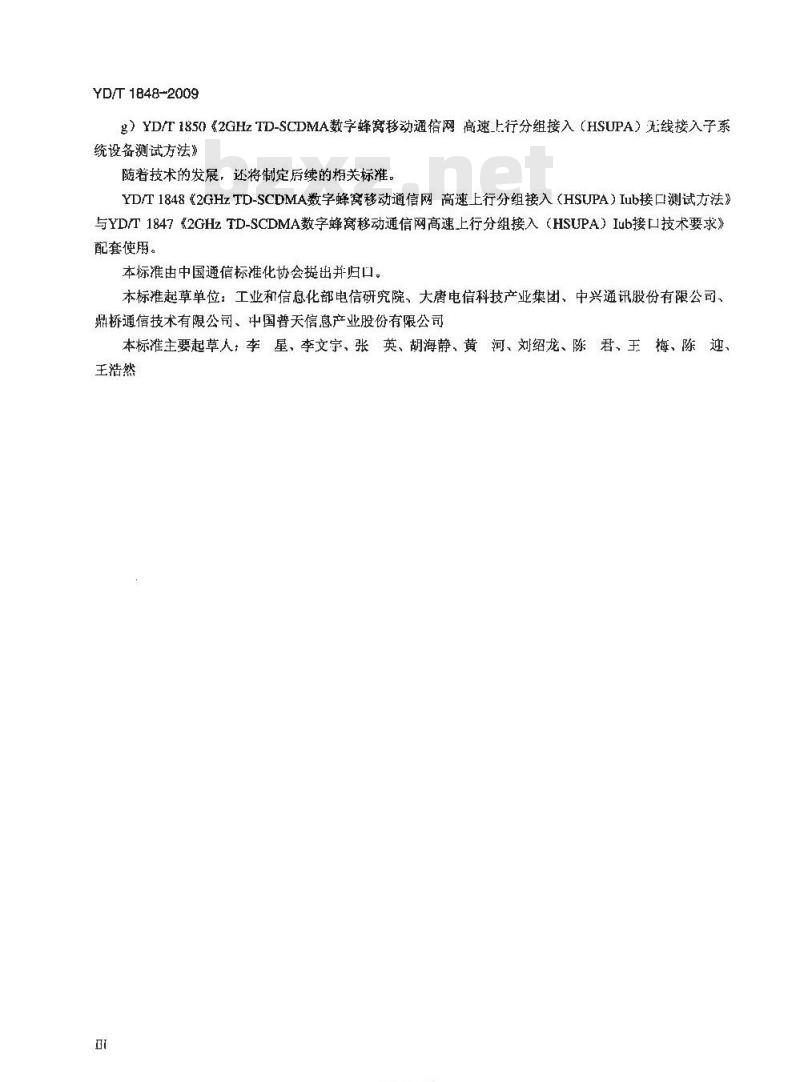

随着技术的发展，还将制定后续的相关标准。YD/T1848《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Iub接口测试方法》与YD/T1847《2GHzTD-SCDMA数字蜂窝移动通信网高速.上行分组接入（HSUPA）Iub接口技术要求》配套使用。
本标准由中国遭信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、大唐电信科技产业集团、中兴通讯股份有限公司、鼎桥通信技术有限公司、中国普天信息产业股份有限公司本标准主要起草人，李星、李文宇、张英、胡海静、黄河、刘绍龙、陈君、王梅、陈迎、王浩然

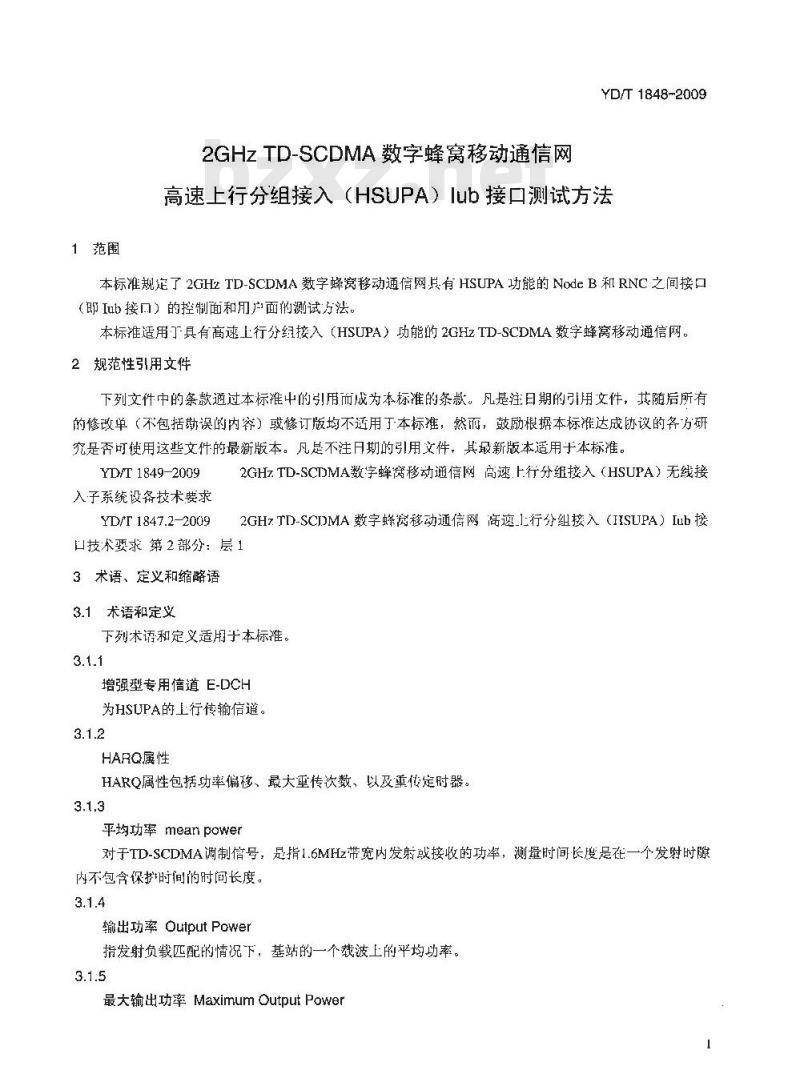

1范围
2GHzTD-SCDMA数字学蜂窝移动通信网YD/T 1848-2009
高速上行分组接入（HSUPA）ub接口测试方法本标准规定了 2GHz TD-SCDMA 数字峰窝移动通信网具有 HSUPA 功能的 Node B 和 RNC 之间接口（即Iub接口）的控制面和用户面的测试方法。本标推适用丁具有高速上行分组接入（HSUPA）功能的2GHzTD-SCDMA数学蜂窝移动通信网。2规范性引用文件
下列文件中的条款道过本标中的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用丁本标推，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YD/T 1849-2009
入子系统设备技术要求
YD/T 1847.2-2009
2GHz.TD-SCDMA数字蜂离移动通信网高速.上行分组接入（HSUPA）无线接2GHzTD-SCIDMA数字蜂窝移动通信网高遮_I行分组接入（HISUPA）Iub接口技术要求第2部分：层1
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本标准。3.1.1
增强型专用信道E-DCH
为HSUPA的上行传输信道。
HARQ属性
HARQ属性包括功率偏移、最大重传次数、以及重传定时器。3.1.3
平均功率 meanpower
对于TD-SCDMA调制信号，是指1.6MHz带宽内发射或接收的功率，测量时间长度是在一个发射时隙内不包含保护时间的时间长度。3.1.4
输出功率 OutputPower
指发射负载匹配的情况下，基站的一个裁波上的平均功率。3.1.5
最大输出功率MaximumOutputPowerYD/T 1848-2009
在特定的参考条件下，在天线连接处测量得到的单个载波的平均功率。测量时间长度是在一个发射时隙内不包含保护时间的时间长度。3.1.6
额定输出功率RatedOutputPower厂商声称的在天线连接处单个载波发射的乎均功率。3.1.7
功率偏移
每个MAC-d流设置该功率偏移是为了达到其所需的QoS。功率偏移的朴关细节在25,224中描述，3.1.8
绝对授权
绝对授权信息在配置的下行E-AGCH信道集合上发送，基站调度器通过该信息来调整用户的授权速率和分配的物理资源。物理资源分配指示用户上行可用的最大的调度传输资源。绝对授权是通过E-RNTI求接收的。
服务E-DCH小区
用户接收基站调度器下发的绝对授权所在的小区。-个用户有个服务E-DCH小区。3.1.10
服务授权
该状态变量指示用于调度使的最大的E-PUCH功率和参考功率Pc-ter之间的比值，该功率可用了相应的E-AGCH授权1指示的物理资源，Pe-rer定义为当虑为0时按照3GPPTS25.224中捐述的方法计算的E-PUCH传输功率（Pr-PUCH）。该信息提供给E-TFC选择功能，用于选择最好的传输格式。可能的取值为U或者枚举型数值。
3.2缩略语
下列缩略诱适用于本标准。
E-AGCH
E-HICH
E-PUCH
Adaptive Multi Rate
Core Network
Cyclic Redundancy Check
Controlling Radio Network ControllerDedicated Channel
Data Discription Indication
Dedicated Physical Chanel
E-DCH Absolute Grant ChannelEnhanced Dedicated Transport ChannelE-UCCHNumber Indication （1.28Mcps TDD only)E-DCH HARQ Acknowledgcment Indicator ChannelEnhanced Uplink Physical Channel (TDD only）YKAONIKAca
自适应多速率
核心网
循环几余校验
控制无线网络控制器
专用信道
数据描述指示
专用物信道
E-DCH绝对授权信道
增强型专用传输倍道
E-UCCH个数指示（专用F
1.28Mcps TDD)
E-DCHHARQ确认指示信道
增强型上行物理信道
E-RNTI
E-RUCCH
E-TFCI
E-UCCH
HS-DSCH
HS-PDSCH
HS-SCcH
HS-SICH
TD-SCDMA
4测试结构及配置
E-DCH Radio Network Temporary IdentifierE-DCHRandomAccessUplinkControlChannel(TDD only)
E-DCH Transport Format CombinationE-DCH Transport Format Combination IndicatorE-DCH Uplink Control Channel (TDD only)Forward Access Channel
Hybrid ARQ
High Speed - Downlink Shared ChannelHigh Speed-Physical Downlink Share ChanuelShared Control Channel for HS-DSCHShared Information Channel for HS-DSCHMedium Access Conuol
Quality of Service
Random Access Channel
Radio Network Controller
Radio Rcsource Control
Retransmission Sequence NumberSystem Information Block
Synchronous Transfer Mode 1
Timc Division Duplex
Transport Format Combination IndicatonTransport Format Resource CamhinationTransmission Sequence NumberTransmission Time Interval
UserEquipment
Time Division-Synchronization code DivisionMultipleAccess
4.1lub接口测试环境配置
YD/T 1848-2009
E-DCH无线网络临时标识
E-DCH随机接入上行控信道
E-DCH传输格式集
E-DCH传输格式集指示
E-DCH 上行控制信道
前向接入倍道
混合白动请求重传
高速下行共享信道
高述物理下行共享信道
HS-DSCH 共字控制信道
HS-DSCH共享信息信道
蝶休访问控制
业务质量
随机接入信道
无线网络控制器
无线资源控制
重传序列号
系统信息块
同步传输模式1
时分双！
传输格式纠合指示
传输格式和资源组合
传输序列号
传输时问问隔
用户设备
时分一同步码分多址接入
测试系统山核心网络（CN）、无线网络控制器（RNC）、NodeB、信令测试仪、测试UE和操作维护组成。图1为ub接口测试系统的最小配置。3
YD/T1848-2009
4.2物理接口
监收表(ub)
CkGMSCServer
图1lub接口测试配置
Iub接口的物理接口应符合YD/T1849-2009《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）无线接入子系统设备技术要求》和YD/T1847.2-2009《2GHzTD-SCDMA数字峰窝移动通信网高速上行分组接入（HSUPA）Iub接口技术要求第2部分：层1》中的相应要求。4.3测试仪器
4.3.1测试终端
测试终端至少具有以下的功能：a）支持AMR语音编码：
h）支持硬切换和接力切换
e）具有IISDPA和HSUPA功能，
4.3.2协设分析仪
在测试中，从Iub接口点监测信令流程。通过协议分析仪来监测和分析lub接口上的信令流程和消息此协议分析仪需具备分析Iub接口控制面和用户面协议的能力。4.4其他说明
本标推中所提出的测试触发条件均为建议使用的方法：且测试流程中的Uu接口相关信令供参考。YKAONKAca-
5lub接口控制面测试
5.1HSUPA相关物理信道管理
测试编号：5.1.1
目：Node B的逻辑操作维护
分项目：HSUPA的相关物理信道建立测试预置条件：
1）NodeB中小区已经建立；
2）通过操作维扩（OMC）或具他方式触发HSUPA和关资源的建立过程测试流程：
测试说明：
PHYSICALSHARED CHANNEL
RECONFIGURATIONREQUEST
PHYSICAL SHARED CHANNEJ
RECONHIGUHATIONRHSHONSE
YD/T1848-2009
1）在 CRNC 向 Node B 发送的 NBAP 消息“PHYSICAL SHARED CHANNEL RECONFIGURATIONREQUEST”中：
“E-PUCHInformation1.28Mcps\IE包含“E-PUCHTimeslotInformationLCR\IE,\AddtoE-AGCHResourccPool LCR”IE中包含“E-AGCHInformationLCR”正等：对在多个载波上配置E-DCH的情况，“E-PUCHInformation 1.28Mcps\,“E-AGCH Information ICR”和“E-HICHInformationLCR”都包含“UARFCN”IE。2）该过程结束后，该小区中应已为HSUPA相关的物理信道分配了相应资源。3）该过程中，时隙上下行配比不作要求YD/T 1848-2009
测试编号：5.1.2
：HSUPA相关物理信道管理
分项目：删除E-PUCH、E-AGCH和E-HICH信道测试预置条件：
1）NodeB小区已经建立：
-单个载波配置E_DCH
2）小区中的一个载波上建立 HSUPA 的相关物理信道 E-PUCH、E-AGCH 和 E-HICH 信道测试流程：
测试说明：
PHYSICALSHARED CHANNEL
RECONFIGURATION REQUEST
PHYSICAL.SHAREDCH4NNEI
RECONFIGURATIONRESPONSE
1）在 CRNC 向 Node B 发送的 NBAP 消息“PHYSICAL SHARED CHANNEL RECONFIGURATIONREQUEST\ 甲:
“E-PUCHInformation1.28Mcps”IE中不包含任何E-PUCHTimeslotinformationI.28McpsperUARFCNIE:
PHYSICALSHARED,CHANNELRECONFIGURATIONREQUEST消息中包含DeletefromE-AGCHResourcePool IEs，NodcB从E-AGCH资源池中删除这些资源：PHYSICAL SHARED CHANNEL RECONFIGURATION REQUEST消息中包含 Delete fmm E-HICIResourcePoolIEs：NodeB从E-HICH资源池中删除这些资源。2） 该过程束后，该小区中已建立的所有E-PUCHI 资源、E-AGCH、E-HICH资源被删除。3）该过程中，时隙上下行配比不作要求YKNYKa
测试编号：5.1.3
目：HSUPA相关物理信道管理
分项国：删除某载波的E-PUCH、E-AGCH和 E-HICH信道测试预置条件：
1）Node B 中小区已经建立：
YD/T 1848-2009
在多个载波上配置 E-DCH
小区中在多个载波建立 HSUPA 的相关物理信道 E-PUCH、E-AGCH 和 E-HICH 信道测试流程：
测试说明：
PHYSICAL SHARED CHANNEI
RECONFIGURATION REQUEST
PHYSICAL SHARED CHANNEL
REOONFIGURATIONRESFONSE
1）在CRNC向NodeB发送的NBAP消息“PHYSICALSHAREDCHANNELRECONFIGURATIONREQUEST”中：
\ E-PUCH Information 1.28Mcps\ IE }-的 E-PUCH Tirmestot Information 1.28Mcps per UARFCNIE 仪包括某个UARFCN正，Node B应删除小区中存在的针对山 UARFCNE 指示的频率的E-DCH资源，同时其他频率的E-DCH资源配置应该保持不变：PHYSICAL SHARED CHANNEL RECONFIGURATION REQUEST 消息包令 Delete from E-AGCHResourcePoolIEs，NodeB从E-AGCH资源池中删除这些资源：-PHYSICAL SHARED CHANNEL RECONFIGURATION REQUEST 消息包含 Delete from E-HICHResource Pool IEs，Node B从E-HICH资源池中删除这些资源。2）该过程结束后，该小区中指定的 E-PUCH 资源E-AGCH、E-HICH 资源被測除。3）该过程中，时隙上下行配比不作要求YD/T1848-2009
测试编号：5.1.4www.bzxz.net
目：HSUPA相关物理信道管理
分项目：HSUPA相关物理信道管理-个载频上配置E-DCH
测试预置条件：
Node B中 N频点小区.已经建立
测试流程：
在多个载频配置E-DCH资源3:3时隙配置，N频点小区的多NodeB
PHYSICAL SHARED CHANNEL
RECONFIGURATION REQUEST
PHYSICAL SHARED CHAVNEL
RECONFIGURATIONRESPONSE
测试说明：
1）小区的时隙配置为3:3。
2）在小区的所有载波上建立HSUPA资源，CRNC向NodeB发送的NBAP消息“PHYSICAL SHAREDCHANNELRECONFIGURATIONREQUEST”中可以看到各个载波的频点信息：当增加--个载题上的E-DCH资源时，E-PUCHInformation1.2&McpsE中包含E-PUCHTimeslotInformation1.28McpSperUARFCNE，NodeB使用该E的信息作为E-PUCH信道的频率/时隙/码道列表，同时其他频率的E-DCH资源配置应该保持不变：当改变一个载频上的E-DCH资源时，E-PUCHInformation1.28McpsIE中包含E-PUCHTimesiotInformatian1.28McpsperUARFCNIE，NodeB使用新的IE中的信息替换原来的配置作为E-PUCH信道的频率/时隙/码道列表，同时其他频率的E-DCH资源配置应该保持不变；当要删除一个载频上的E-DCH资源时，E-PUCHInformation1.28Mcps正中的E-PUCHTimesto!Information 1.28Mcps PerUARFCN E仅包括UARFCN IH，NodeH应该删除小区中存在的针对由UARFCNIE指示的频率的E-DCH资源，同时其他频率的E-DCH资源配置应该保持不变。3）分别在不尚载波上发起HSUPA业务，检查业务的可接入能力YKAoNrKAca
