【YD通讯标准】 2GHz TD-SCDMA 数字蜂窝移动通信网高速上行分组接入(HSUPA)无线接入子系统设备测试方法

ICS 33.070.99
中华人民共和国通信行业标准
YD/T1850-2009
2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）
无线接入子系统设备测试方法
2GHz TD-SCDMA Digital Cellular Mobile Telecommunication NetworkTestMethodofHSUPARAN
2009-06-15发布
2009-09-01实施
中华人民共和国工业和信息化部发布前言·

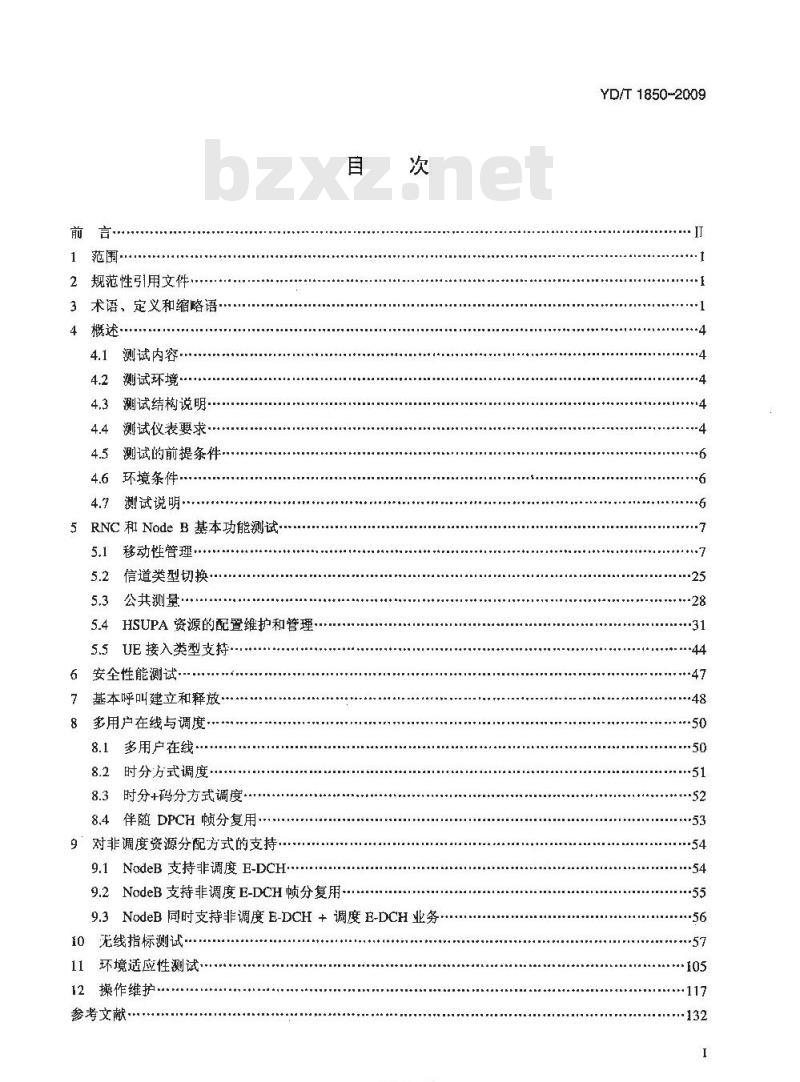

2规范性引用文件，
3术语、定义和缩略语
测试内容·
测试环境
测试结构说明
测试仪表要求·
测试的前提条件
4.6环境条件
4.7测试说明·
5 RNC 和 Node B 基本功能测试-5.1移动性管理
信道类型切换
5.3公共测量
5.4HSUPA资源的配置维护和管理5.5UE接入类型支持.
6安全性能测试
7基本呼叫建立和释放·
8多用户在线与调度
8.1 多用户在线-
8.2时分方式调度
8.3时分+码分方式调度
8.4伴随DPCH帧分复用，
9’对非调度资源分配方式的支持9.1 NodeB 支持非调度 E-DCH...自
9.2NodeB支持非调度E-DCH顿分复用·次
9.3 NodeB 同时支持非调度E-DCH +调度E-DCH 业务10无线指标测试
环境适应性测试，
YKAONIKAca
YD/T 1850-2009
YD/T 1850-2009

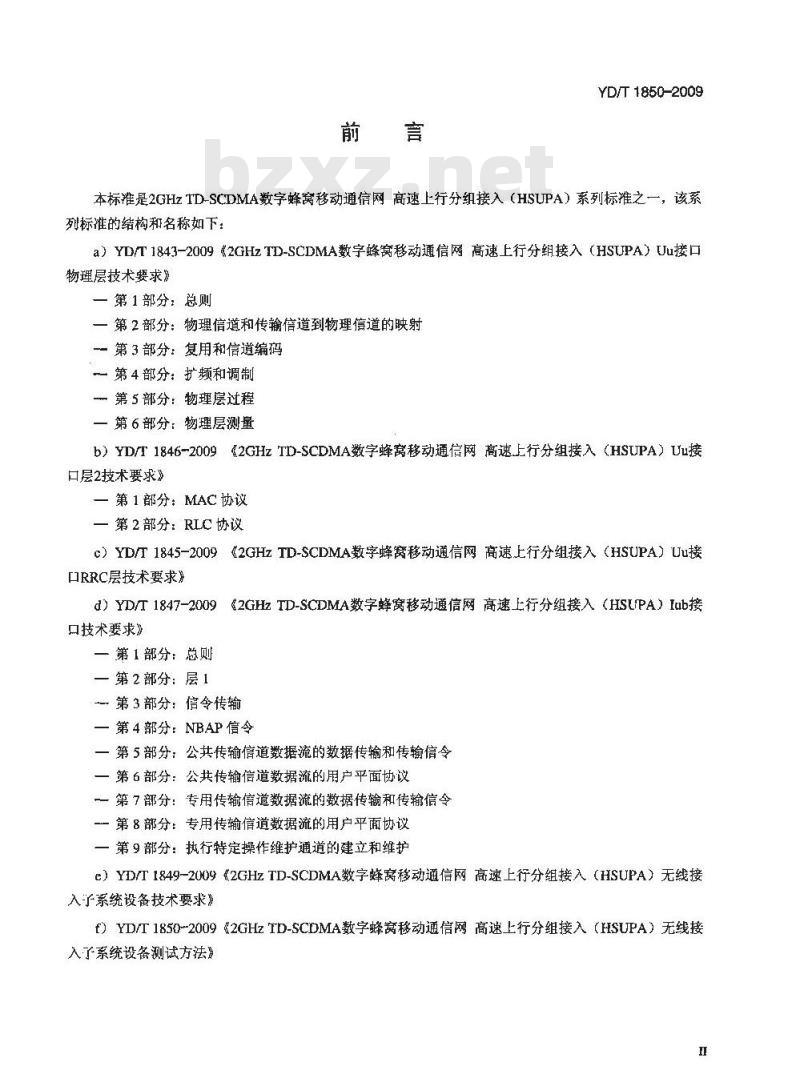

本标准是2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）系列标准之一，该系列标准的结构和名称如下
a）YD/T1843-2009《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Uu接口物理层技术要求》
一 第1部分：总则　
一第2部分：物理信道和传输信道到物理信道的映射一第3部分：复用和信道编码
一第4部分：扩频和调制
第5部分：物理层过程
一第6部分：物理层测量
b）YD/T1846-2009《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Uu接口层2技术要求》
一 第1部分：MAC 协议
一第2部分：RLC协议
c）YD/T1845-2009《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Uu接口RRC层技术要求》
d）YD/T1847-2009《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSU/PA）Iub接口技术要求》
一第1部分：总则
一第2部分：层1
一第3部分：信令传输
一第4部分：NBAP信今
一第5部分：公共传输信道数据流的数据传输和传输信令一第6部分：公共传输信道数据流的用户平面协议一第7部分：专用传输信道数据流的数据传输和传输信令一第8部分：专用传输信道数据流的用户平面协议一第9部分：执行特定操作维护通道的建立和维护e）YD/T1849-2U09《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）无线接入子系统设备技术要求》
f）YD/T1850-20092GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）无线接入了系统设备测试方法
YD/T1850-2009

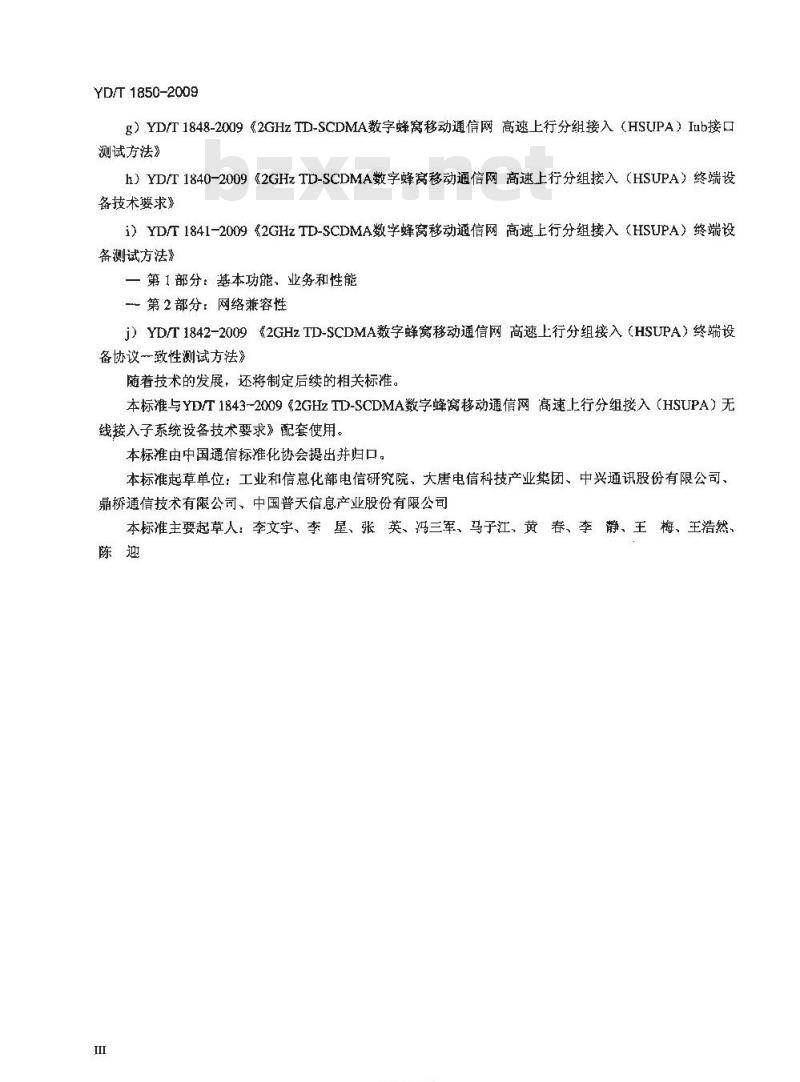

g）YD/T1848-2009《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Iub接口测试方法》
h）YD/T1840-2009《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）终端设备技术婴求》
i）YD/T1841-2009《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）终端设备测试方法
一第1部分：基本功能、业务和性能第2部分：网络兼容性
j）YD/T1842-2009《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）终端设备协议一致性测试方法》
随着技术的发展，还将制定后续的相关标准。本标准与YD/T1843-2009《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）无线接入子系统设备技术要求》配套使用。本标准由中国通信标推化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、大唐电信科技产业集团、中兴通讯股份有限公司、鼎桥通信技术有限公司、中国普天信息产业股份有限公司本标淮主要起草人：李文宇、李星、张英、冯三军、马子江、黄春、李静、王梅、主浩然、陈迎
YKAoNrkca

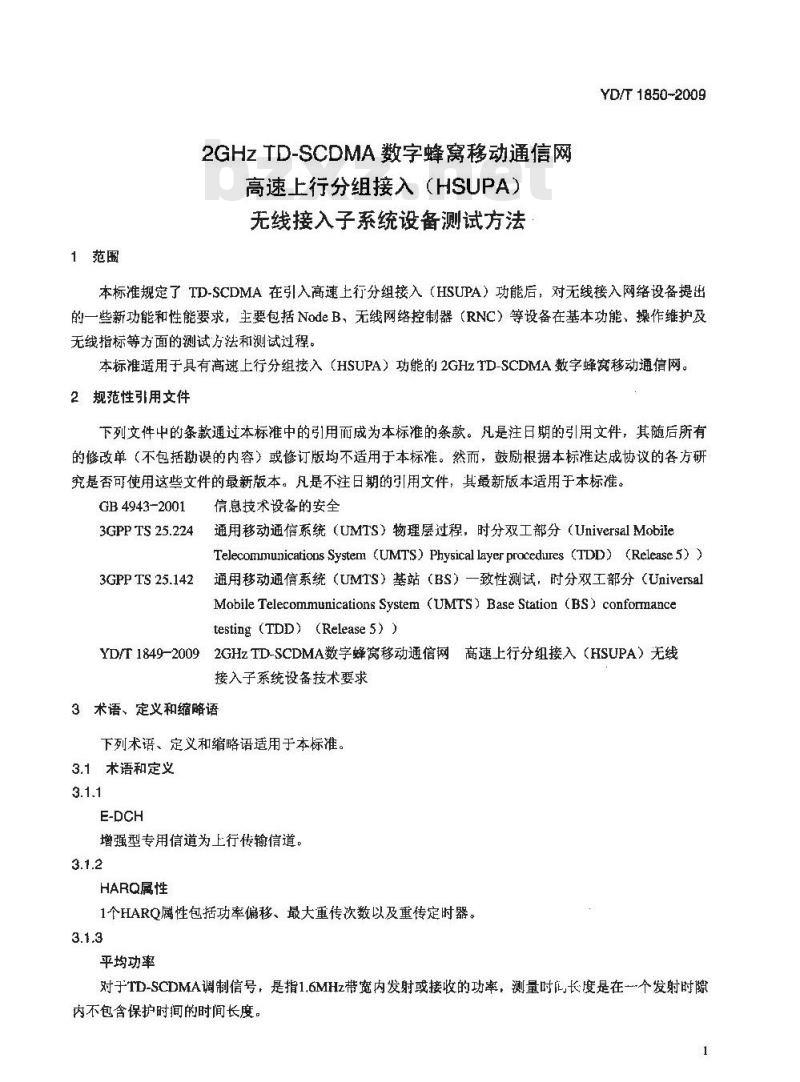

1范围
2GHzTD-SCDMA数字蜂窝离移动通信网高速上行分组接入（HSUPA）
无线接入子系统设备测试方法
YD/T1850-2009
本标准规定了TD-SCDMA在引入高速土行分组接入（HSUPA）功能后，对无线接入网络设备提出的一些新功能和性能要求，主要包括NodeB、无线网络控制器（RNC）等设备在基本功能、操作维护及无线指标等方面的测试方法和测试过程。本标准适用于具有高速上行分组接入（HSUPA）功能的 2GHz TD-SCDMA 数字蜂窝移动通信网。2规范性引用文件
下列文件中的条款通过本标准中的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4943-2001
3GPP TS 25.224
3GPP TS 25.142
信息技术设备的安全
通用移动通信系统（UMTS）物理层过程，时分双工部分（UniversalMobileTelecommunications System (UMTS) Physical layer procedures (TDD)(Release 5))通用移动通信系统（UMTS）基站（BS）一致性测试，时分双工部分（UniversalMobileTelecommunications System（UMTS）Base Station（BS）conformancetesting（TDD）（Release5））YD/T1849-20092GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）无线接入子系统设备技术要求
3术语、定义和缩略语
下列术语、定义和缩略语适用于本标准。3.1术语和定义
增强型专用信道为上行传输信道。3.1.2
HARQ属性
1个HARQ属性包括功率偏移、最大重传次数以及重传定时器。3.1.3
平均功率
对于TD-SCDMA调制信号，是指1.6MHz带宽内发射或接收的功率，测量时间长度是在一个发射时隙内不包含保护时间的时间长度。1
YD/T 1850-2009
输出功率
指在发射负载匹配的情况下，基站的一-个载波上的平均功率。3.1.5
最大输出功率
在特定的参考条件下，在天线连接处测量得到的单个载波的平均功率。测量时间长度是在一个发射时隙内不包含保护时间的时间长度。3.1.6
额定输出功率
厂商声称的在天线连接处单个载波发射的平均功率。3.1.7
功率偏移
每个MAC-d流设置该功率偏移是为了达到其所需的QoS。功率偏移的相关细节见3GPPTS25.224。3.1.8
绝对授权
绝对授权信息在配置的下行E-AGCH信道集合上发送，基站调度器通过该信息来调整用户的授权速率和分配的物理资源。物理资源分配指宗用户上行可用的最大的调度传输资源。绝对授权是通过E-RNTI来接收的。
服务E-DCH小区
用户接收基站调度器下发的绝对授权所在的小区。一个用户有一个服务E-DCH小区。3.1.10
服务授权
该状态变量指示用于调度使用的最大的E-PUCH功率和参考功率Pref之间的比值，该功率可用于相应的E-AGCH授权中指示的物理资源。Pe-ef定义为当B为0时按照3GPPTS25.224-描述的方法计算的E-PUCH传输功率（PE-PUCH）。该信息提供给E-TFC选择功能，用于选择最好的传输格式。可能的取值为0或者枚举型数值。
3.2缩略语
E-AGCH
Adaptive Multi Rate
Access Link Control Application ProtocolCore Network
Cyclic Redundancy Check
ControllingRadioNetwork ControllerDedicated Channel
Data Discription Indication
Dedicated Physical Channel
E-DCH Absolute Grant ChannelEnhancedDedicatedTransportChannelE-UCCH Nurnber Indication (1.28Mcps TDD only)YKNKa
自适应多速率
接入链路控制应用协议
核心网
循环亢余校验
控制无线网络控制器
专用信道
数据描述指示
专用物理信道
E-DCH绝对授权信道
增强型专用传输信道
E-UCCH个数指示
E-HICH
E-PUCH
E-RNTI
E-RUCCH
E-TFCI
E-UCCH
HS-DSCH
HS-PDSCH
HS-SCCH
HS-SICH
MSC Server
Node B
E-DCH HARQ Acknowledgement Indicator ChannelEnhanced Uplink Physical Channel (TDD only)E-DCH Radio Network Temporary IdentifierYD/T 1850-2009
(1.28Mcps TDD 专用)
E-DCHHARQ确认指示信道
增强型上行物理信道
（时分双工专用）
E-DCH无线网络临时标识
E-DCH Random Access Uplink Control ChannelIE-DCH随机接入上行控制信道
(TDD only)
E-DCH Transport Fornat CombinationE-DCH Transport Forrnat Combination IndicatarE-DCH Uplink Control Channel (TDD only)Forward Access Channel
Gateway GPRS Supporting NodeHybrid ARQ
High Speed - Downlink Shared ChannelHigh Spced-Physical Downlink Shared ChannelShared Control Channel for HS-DSCHShared Information Channel for HS-DSCHMedium Access Control
Mobile Media Gateway
Mobile Switching Center ServerNode B Application Part
Quality of Service
Random Aecess Channel
Radio Network Controller
Radio Resource Control
Retransmission Sequence NumherServing GPRS Supporting NodeSystem Information Block
Synchronous Transfer Mode 1wwW.bzxz.Net
Time Division Duplex
Transport Format Combination IndicatorTransport Format Resource CombinationTransnission Sequence NumberTransmission Time Interval
User Equipment
TD-SCDMATime Division-Synchronization code DivisionMultiple Access
(时分双工专用)
E-DCH传输格式集
E-DCH 传输格式集指示
E-DCH_上行控制信道
（时分双工专用）
前向接入信道
网关 GPRS 支持节点
混合自动请求重传
高速下行共享信道
高速物理下行共享信道
HS-DSCH共享控制信道
HS-DSCH 共享信息信道
媒体访问控制
移动媒体网关
移动交换中心服务器
NodeB应用部分
业务质量
随机接入信道
无线网络控制器
无线资源控制
重传序列号
服务GPRS支持节点
系统信息快
同步传输模式1
时分双工
传输格式组合指示
传输格式和资源组合
传输序列号
传输时间间隔
用户设备
时分一同步码分多址接入
YD/T 1850-2009
4概述
4.1测试内容
2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）无线接入网络设备测试内容包括：·RNC的基本功能
·NodeB的基本功能
·操作维护功能
，无线指标的测试等
4.2测试环境
测试环境配置示意如图1所示。
监测设表(ua)
Node B
监测仪表(rub)
监测仪表
洲仪表(
kG)MSC Server
图1UTRAN设备测试组网
用丁接口监视的协议测试仪可以连接在Iub、Iu接口上，监测并分析记录接口数据，图1中，NodeB和/或RNC为被测设备，其余设备（包括MGW、MSCServer（移动交换服务器）、MSC/VLR、HLR/AuC、SGSN、GGSN和UE）为配套设备。4.3测试结构说明
在进行设备测试之前，要求完成测试环境数据的设置。所有NodeB都应放置在同一机房或临近机房内，：各TRX功率调至最低，能够关闭功放时应关闭功放天线以假负载替代或采用低增益的天线。通过调整假负载或天线位置使各小区形成连续覆盖。4.4测试仪表要求
4.4.1协议测试仪
(1）消息监测
支持TD-SCDMAIu、lub等接口的各层协议栈的解码，可以精确到位域级别。支持的协议包括RANAP、NBAP及RRC等。
（2）模拟和仿真测试（可选）
可以模拟TD-SCDMA标准定义的各设备结点（如NodeB、RNC及CN等），用以辅助进行功能测试。支持Iu、Iub接口上各层协议的模拟仿真测试。4.4.2射频测试仪器
应选用频率动态范围满足TD-SCDMA的要求且测试误差范围满足3GPPTS25.142的相关要求的射频测试仪器，土要射频测试仪器包括以下几类，一种仪器可以包含多种测试功能：，准确测量TD-SCDMA的宽带信号功率；·对TD-SCDMA信号进行码域分析，.时域/频域测量；
YKAONIKAa
·产生测试所需的TD-SCDMA信号：根据需要模拟无线信号的多径传播。4.4.3测试移动台
可连接计算机记录并显示移动台发送和接收的信令序列。4.4.4可接受的测试设备的不确定度YD/T 1850-2009
测试设备参数的不确定度对于测试系统的准确度来说是必要的，而且不太可能通过系统校准得到改善。4.4.4.1发射机测试
测试项目
最人出功率
频率容限
功率控制步长
功率控制动态范围
最小输出功率
±12Hz
设备准确度
+0.1dB/1dB步
+0.3dB/10dB步长
±0.3dB相对码域功率准硝度
主公共控制物理信道（PCCPCH）功率准确性±0.8dB
主公共控制物理信道（PCCPCH）功率稳定性发射关功率
发射开关时间模板
卢用带宽
频谱模板
杂敞辐射
发射丘调
4.4.4.2接收机测试
测试项目
参考灵敏度电平
接收机动态范围
邻道选择性
阻塞特性
对发射功率限值为一82dBm：±2.0dB对发射功率限值为一42dBm：±0.7dB± 100kHz
最小要求：
1.6MHz频率偏移；±0.8dB
3.2MHz频率偏移；±0.8dB
对谢站和共存频段：且测量果
一60dBm时: ±2.0dB;
对基站和共存频段，且测最结果<一60dBm时： ±3.0dB;
对除此之外频段：
f≤2.2GHz: ± 1.5dB
2.2GHz f> 4GHz: ±4.0dB
±2.5%（单码）
± 1dB
设备准确度
平扰信号频偏<15MHz时：±1.4dB干扰信号频偏>15MHz时：
f<2.2GHz: ±1.1dB
2.2GHz f> 4GH: ±3.2dB
设备准确度应用的范围
未作要求
±500Hz
Pmux - 3dB~Pmax - 28dB
Pmx - 3dB-Pmx -28dB
未作要求
未作要求
未作要求
未作要求
未作要求
未作要求
未作要求
未作要求
未作要求
未作要求
未作要求
未作要求
设备准确度应用的范雨
未作要求
未作要求
未作要求
未作要求
YD/T 1850-2009
测试项目
接收互调
杂散辐射
4.4.4.3性能测试
测试项目
态条件下的 DCH 解调
多径衰落条件下的 DCH 解调
4.5测试的前提条件
设备准确度
基站接收频段（一78dBm），±3.0dB基站接收频段外：
f≤2.2GHz：±2.0dB（—57dBm）2.2GHz≤f≤4GHz±2.0dB（—47dBm）f>4GHz: ±4.0dB (-47dBm)
设备准确度
未作要求
未作要求
设备准确度应用的范围
未作要求
未作要求
设备准确度应用的范围
未作要求
未作要求
（1）被测设备安装完毕，硬件软件全部工作正常，数据正确配置并正常运行：（2）辅助测试设备硬件软件全部工作正常，已完成各种逻辑数据的正确设置：（3）网上辅助环境正常工作运行（4）辅助测试无线环境正常工作。4.6环境条件
4.6.1正常测试环境
在正常测试环境下进行测试时，测试条件应该介于下述最低值与最高值之间，见表1。表1正常测试环境条件范围
大气压
相对湿度
电源供电
4.6.2极端测试环境
4.6.2.1低温测试环境
」家给出的标称值
可忽略
对于室内型设备，需将被测设备置于一5℃的温度条件下测试，对于室外型设备，需将被测设备置于一35℃的温度条件下测试。4.6.2.2高温测试环境
对于室内型设备，需将被测设备置于40℃的温度条件下测试；对于室外型设备，需将被测设备置于55℃的温度条件下测试。4.6.2.3低压测试环境
该项测试需将被测设备置于厂家声明的最低电乐条件下测试。4.6.2.4高压测试环境
该项测试需将被测设备置于厂家声明的最高电压条件下测试。4.7测试说明
第5章到第7章中的流程图作为一种实现方式，供测试时参考。6
YKAONTKAca
106kPa
5RNC和NodeB基本功能测试
5.1移动性管理
5.1.1PS业务切换
5.1.1.1同一NodeB内，不同小区之间的切换5.1.1.1.1同一Node B 内，不同小区之间，E-DCH 信道到 E-DCH信道切换测试编号：5.1.1.1.1
目：同Node B 内，不同小区之间，E-DCH信道到 E-DCH信道切换分项目：同一NodeB内，不同小区之间，E-DCH信道到E-DCH信道切换测试预置条件：
小区建立成功，配置好HSUPA资源池和相关控制信道测试流程：
Node日
Radio Link Additlon Request hadioUnk Setup Raquest
(Tanget Cel)
Bedio Link AddilionResponso/Radigsiak Stup Response(Target Celr)ENG
ALCAP ub Data Transport Baaror Setup (DCH+E-DCH)Physical Channel F
Feconfiguratan
测试说明：
Physical Channet Recontigurallon Con pleleRadio Link Deleton Reques!
(SourceColr)
Aadio Unk Deletion Aespcnse
(SaurceCell)
ALCAP lub Data Transpor Bearer Ralease (DCH+E-CCH)1）ce1和 ce2均为N频点小区，小区上下行配置均为4:2；YD/T 1850-2009
2）ce11和cel12为同一NodcB下的异频小区，2个小区的主辅载波均配置HSUPA资源;3）调整信号强度，使UE开机驻留在较强的cell1上：4）UE建立PSI交互类或背景类业务，使其承载在ScheduledE-DCH信道上，然后进行上传业务；5）调节衰减器使UE接收的RSCP满足切换门限6）UE成功切换到cel2上，并月也承载衣ScheduledE-DCH信道上，切换后用户面很快恢复正常，记录此时上下行速率；
7）更改 UE 的业务类型为 streaming流类，使其承载在Non-scheduled E-DCH信道上，重复步骤4)~6);8）RNC通知UE进行切换的RRC消息流程可以是物理信道重配、无线承载（RB）重配或传输信道重配了
YD/T 1850-2009
5.1.1.1.2同一NodeB 内，不同小区之间，E-DCH信道切换到DCH信道测试编号：5.1.1.1.2
目：同一 Node B 内，不同小区之间，E-DCH 信道切换到 DCH信道分 项 目：同一Node B 内，不同小区之间，E-DCH信道切换到 DCH信道测试预置条件：
小区建立成功，配置好HSUPA资源池和相关控制信道测试流程：
Redio Link Addilion Requast RaclgLink Setup Request
(TargetCet)
Radio Unk Addilion Rasponse/FadloLiok Selup Hesponse (Targer Cel,NBAP
ALCAP kub Date Transport Bearer Selup (DCH)RB Rexniguration
测试说明：
RB Reconiguratian Complete
Radio Link Delaton Roquest
(SourceCall)
Redio Link Deletion ResponserSourceCeflj
ALCAP lub Data Transport Bearer Release (DCH+E-DCH)1）cell1和cel12均为N频点小区，小区上下行配置均为3:3：2）cell1和cel12为同一NodeB下的异频小区，Cell1配置HSUPA资源，Cell12为普通DCH小区：3）调整信号强度，使UE开机驻留在较强的cell1上：4）UE建立PS上行至少512kbit/s，“下行64kbit/s的交互类或背景类HSUPA业务，通过人工干预，如占用部分上行信道资源，使得分配给UE的下行速率为32kbit/s业务，使其承载在Scheduied E-DCH信道上，然后进行上传业务；
5）调节衰减器使UE接收的RSCP满足切换门限；6）UE成功切换到cell2上，并且承载在通DCH信道上，下行升速到64kbit/s，上行降速到64kbit/s，切换后用户面很快恢复正常，记录此时上下行速率：7）更改UE的业务类型为STREAMING类，使其承载在Non-scheduledE-DCH信道上，如果是保证速率业务（GBR），速率在384kbit/s以下，重复步骤4）~6）KKa
