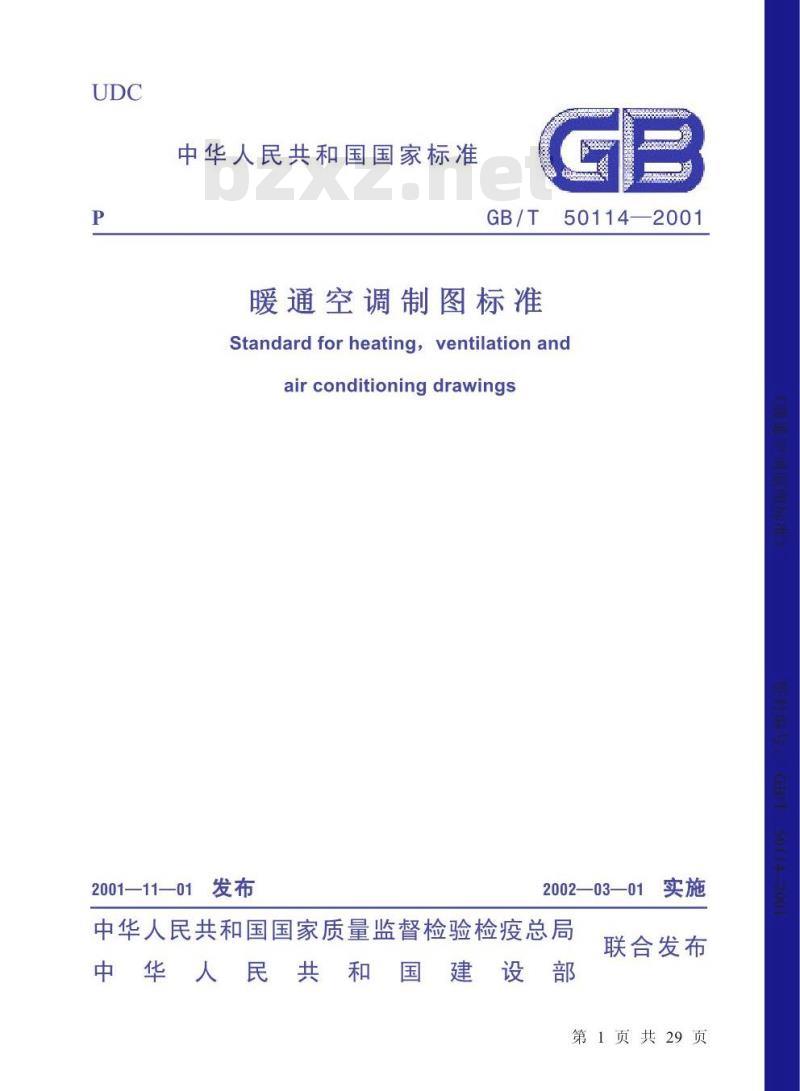

中华人民共和国国家标准
GB/T50114—2001
暖通空调制图标准
Standard for heating,ventilation andairconditioningdrawings
2001—11—01发布
2002—03—01
中华人民共和国国家质量监督检验检疫总局中华人民共和国建设部
联合发布
第1页共29页

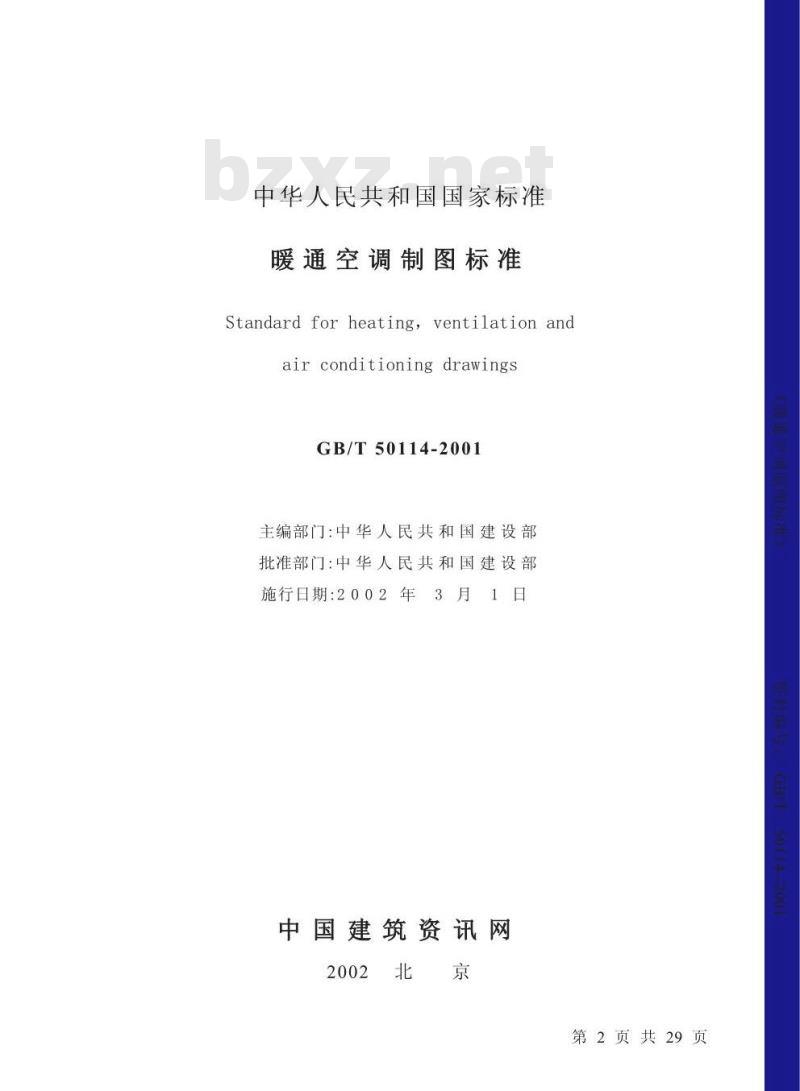

中华人民共和国国家标准
暖通空调制图标准
Standard for heating, ventilation andairconditioning drawings
GB/T50114-2001
主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：2002年3月1日
中国建筑资讯网
2002北京
第2页共29页

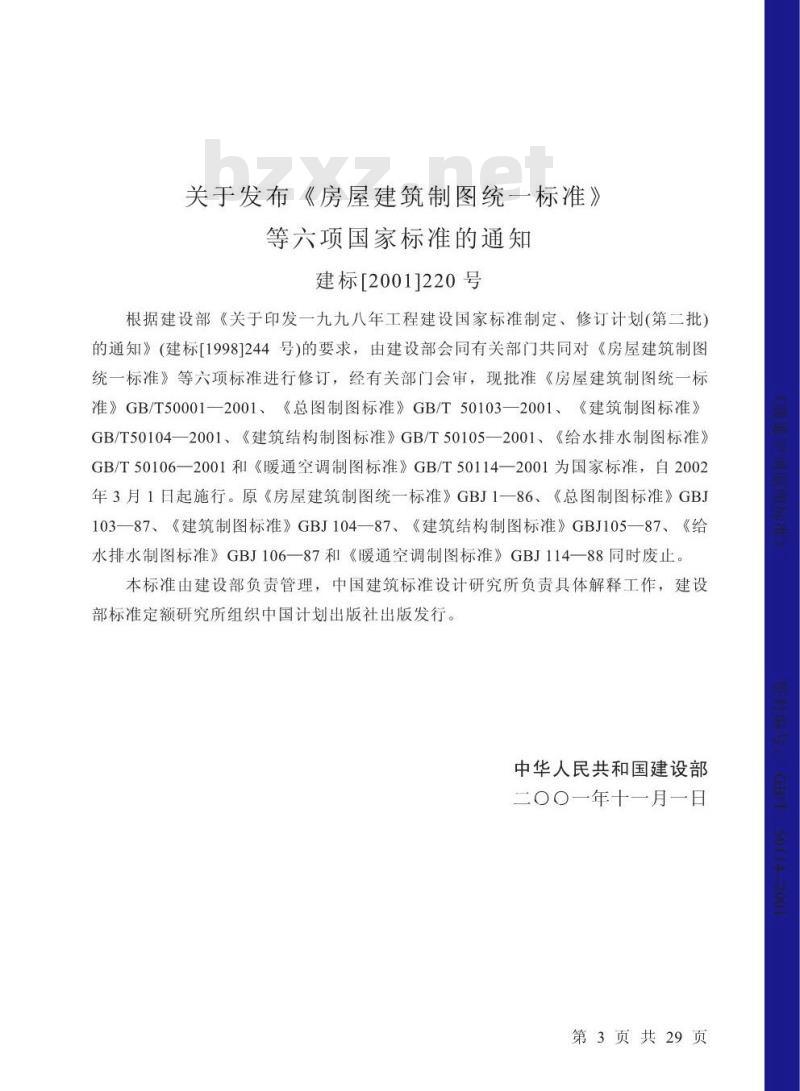

关干发布《房屋建筑制图统一标准》等六项国家标准的通知
建标[2001]220号
根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划（第二批）的通知》（建标[1998]244号的要求，由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订，经有关部门会审，现批准《房屋建筑制图统一标准》GB/T500012001、《总图制图标准》GB/T501032001、《建筑制图标准》GB/T50104一2001、《建筑结构制图标准》GB/T50105一2001、《给水排水制图标准》GB/T50106—2001和《暖通空调制图标准》GB/T50114—2001为国家标准，自2002年3月1日起施行。原《房屋建筑制图统一标准》GBJ1一86、《总图制图标准》GBJ103—87、《建筑制图标准》GBJ10487、《建筑结构制图标准》GBJ105一87、《给水排水制图标准》GBJ106—87和《暖通空调制图标准》GBJ114—88同时废止本标准由建设部负责管理，中国建筑标准设计研究所负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。中华人民共和国建设部
二〇〇一年十一月一日
第3页共29页

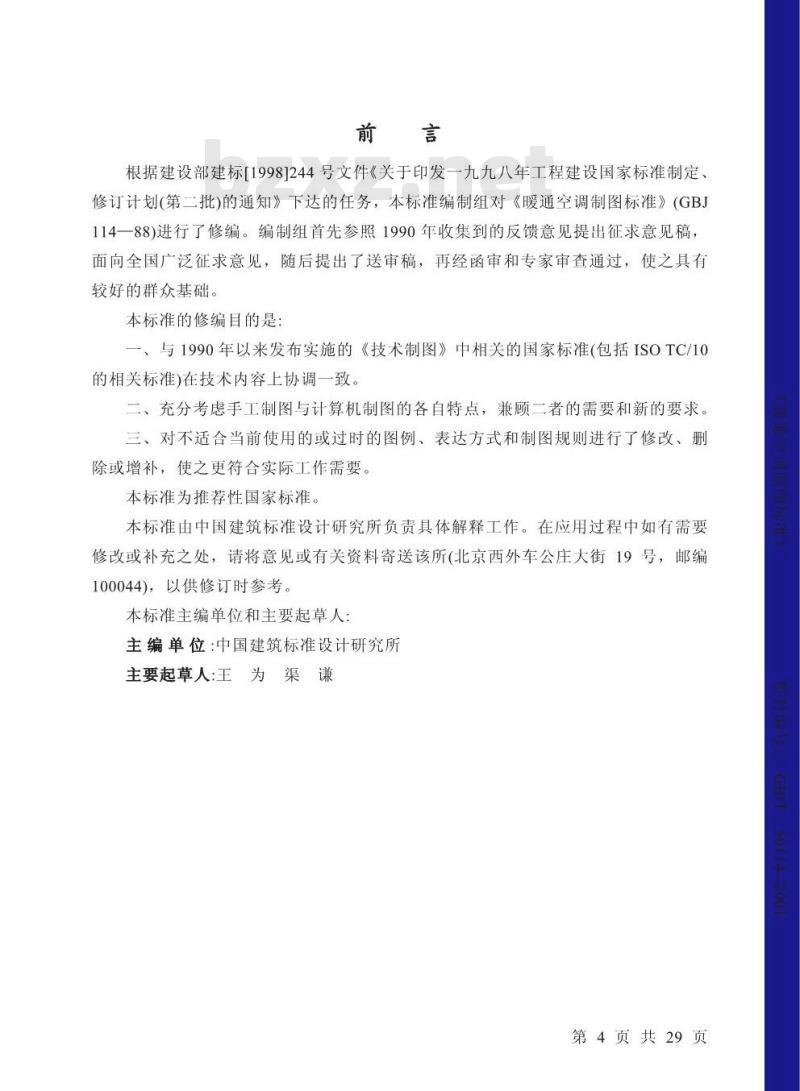

根据建设部建标[19981244号文件《关于印发一九九八年工程建设国家标准制定、修订计划（第二批)的通知》下达的任务，本标准编制组对《暖通空调制图标准》（GBJ114一88)进行了修编。编制组首先参照1990年收集到的反馈意见提出征求意见稿面向全国广泛征求意见，随后提出了送审稿，再经函审和专家审查通过，使之具有较好的群众基础。
本标准的修编目的是：
一、与1990年以来发布实施的《技术制图》中相关的国家标准（包括ISOTC/1C的相关标准)在技术内容上协调一致。二、充分考虑手工制图与计算机制图的各自特点，兼顾二者的需要和新的要求。三、对不适合当前使用的或过时的图例、表达方式和制图规则进行了修改、删除或增补，使之更符合实际工作需要。本标准为推荐性国家标准。
本标准由中国建筑标准设计研究所负责具体解释工作。在应用过程中如有需要修改或补充之处，请将意见或有关资料寄送该所（北京西外车公庄大街19号，邮编100044)，以供修订时参考。
本标准主编单位和主要起草人
主编单位：中国建筑标准设计研究所主要起草人王为渠谦
第4页共29页

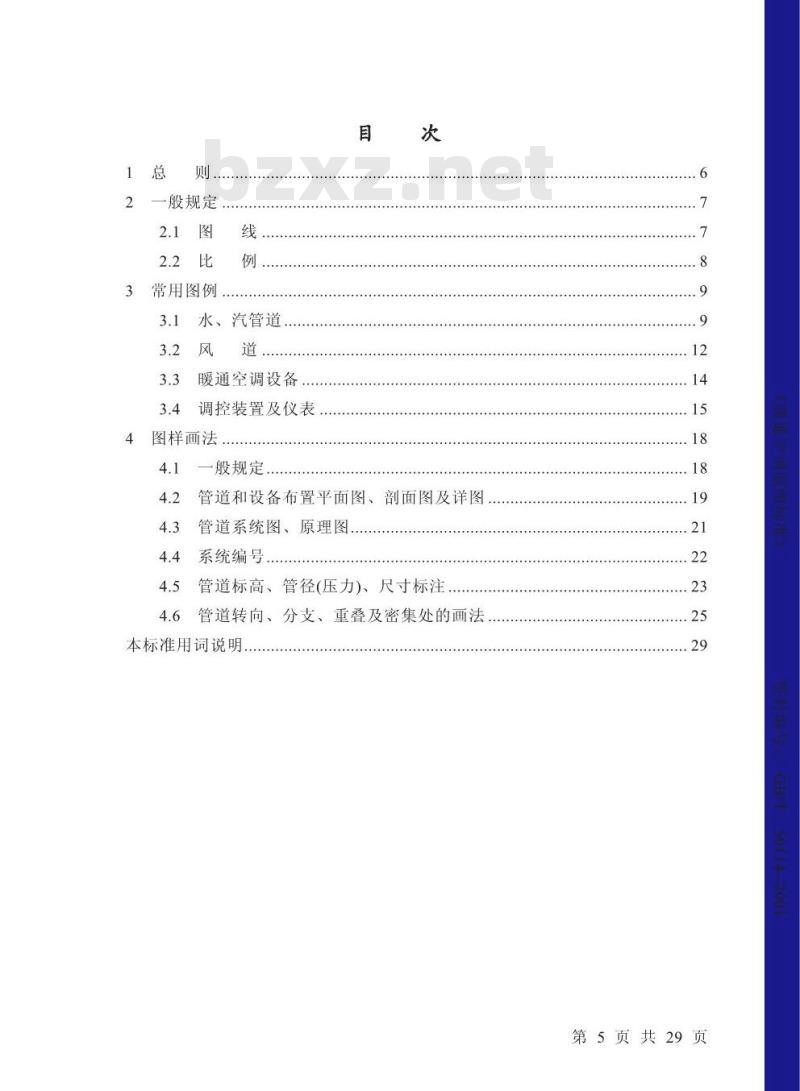

一般规定
3常用图例
水、汽管道、
暖通空调设备
调控装置及仪表
图样画法
般规定
管道和设备布置平面图、面图及详图管道系统图、原理图
系统编号.
管道标高、管径(压力)、尺寸标注4.6管道转向、分支、重叠及密集处的画法本标准用词说明
第5页共29页
1总则
为了统一暖通空调专业制图规则，保证制图质量，提高制图效率，做到图面清晰、
简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。1.0.2
本标准适用于下列制图方式绘制的图样：手工制图；
计算机制图。
本标准适用于暖通空调专业下列的工程制图：新建、改建、扩建工程的各阶段设计图、竣工图；原有建筑物、构筑物等的实测图；通用设计图、标准设计图。
暖通空调专业制图，除应符合本标准外，还应符合《房屋建筑制图统一标准》50001一2001)以及国家现行的有关强制性标准的规定。第6页共29页
2一般规定
2.1图线
图线的基本宽度b和线宽组，应根据图样的比例、类别及使用方式确定。2.1.1
基本宽度b宜选用0.18、0.35、0.5、0.7、1.0mm。2.1.2
图样中仅使用两种线宽的情况，线宽组宜为b和0.25b。三种线宽的线宽组宜2.1.3
为b、0.5b和0.25b。如表2.1.3所示。表2.1.3
线宽表免费标准下载网bzxz
线宽组
线宽（mm）
在同一张图纸内，各不同线宽组的细线，可统一采用最小线宽组的细线。暖通空调专业制图采用的线型及其含义，宜符合表2.1.5的规定。表2.1.5线型及其含义
单线表示的管道
一般用途
本专业设备轮廓、双线表示的管道轮廓建筑物轮廊；尺寸、标高、角度等标注线及引出线；非本专业设备轮廓
第7页共29页
波浪线
单点长画线
双点长画线
折断线
续表2.1.5
回水管线
一般用途
本专业设备及管道被遮挡的轮廓地下管沟、改造前风管的轮廓线：示意性连线
单线表示的软管
断开界线
轴线、中心线
假想或工艺设备轮廓线
断开界线
图样中也可以使用自定义图线及含义，但应明确说明，且其含义不应与本标准相反。
总平面图、平面图的比例，宜与工程项目设计的主导专业一致，其余可按表2.2.1
2.2.1选用。
剖面图
局部放大图、管沟断面图
索引图、详图
常用比例
可用比例
1:50、1:100、
1:150、1:200
1:20、1:50、
1: 1、
1:2、
1:10、
1:5、
1:30、
1:50、
1:3、
1:40、
1:4、
1：15
第8页共29页
常用图例
水、汽管道
水、汽管道代号宜按表3.1.1选用。表3.1.1水、汽管道代号
管道名称
1.用粗实线、粗虚线区分供水、回水时，可省（供暖、生活、工艺用）
热水管
蒸汽管
凝结水管
膨胀水管、排污管、
排气管、旁通管
补给水管
泄水管
循环管、信号管
溢排管
空调冷水管
空调冷/热水管
空调冷却水管
空调冷凝水管
软化水管
除氧水管
盐液管
氟汽管
氟液管
略代号
2.可附加阿拉伯数字1、2区分供水、回水3.可附加阿拉伯数字1、2、3.表示一个代号不同参数的多种管道
需要区分饱和、过热、自用蒸汽时，可在代号前分别附加B、G、Z
需要区分时，可在代号后附加一位小写拼音字母，即Pz、Pw、Pq、Pt
循环管为粗实线，信号管为细虚线。不致引起误解时，循环管也可为“X”
白定义水、汽管道代号应避免与表31.1相矛盾，并应在相应图面说明。水、汽管道阀门和附件的图例宜按表3.1.3采用。第9页共29页
阀门(通用)、截
手动调节阀
球阀、转心阀
平衡阀
三通阀
四通阀
节流阀
膨胀阀
快放阀
止回阀
减压阀
安全阀
表3.1.3水、汽管道阀门和附件
1.没有说明时，表示螺纹连接
法兰连接时
焊接时—
2.轴测图画法
阀杆为垂直
阀杆为水平
也称“隔膜阀”
也称快速排污阀
左图为通用，右图为升降式止回阀，流向同左。其余同阀门类推
左图小三角为高压端，右图右侧为高压端。其余同阀门类推
左图为通用，中为弹簧安全阀，右为重锤安全阀
第10页共29页
疏水阀
浮球阀
集气罐、排气装置
自动排气阀
除污器(过滤器）
节流孔板、减压孔板
补偿器
矩形补偿器
套管补偿器
波纹管
补偿器
续表3.1.3
在不致引起误解时，
左图为平面图
也可用
也称“疏水器”
左为立式除污器，中为卧式除污器，右为Y型过滤器
在不致引起误解时，也可用
··—表示
也称“伸缩器”
第11页共29页
补偿器
补偿器
变径管
异径管
活接头
法兰盖
可屈挠橡
胶软接头
金属软管
绝热管
保护套管
伴热管
固定支架
介质流向
坡度及坡向
续表3.1.3
米-*+*
i=0, (03
左图为同心异径管，右图为偏心异径管
也可表示为：
也可表示为：·-
在管道断开处时，流向符号宜标注在管道中心线上，其余可同管径标注位置坡度数值不宜与管道起、止点标高同时标注。标注位置同管径标注位置3.2风道
风道代号宜按表3.2.1采用。
风道名称
空调风管
送风管
新风管
风道代号
风道名称
回风管（一、二次回风可附加1、2区别）排风管
排烟管或排风、排烟共用管道
第12页共29页
