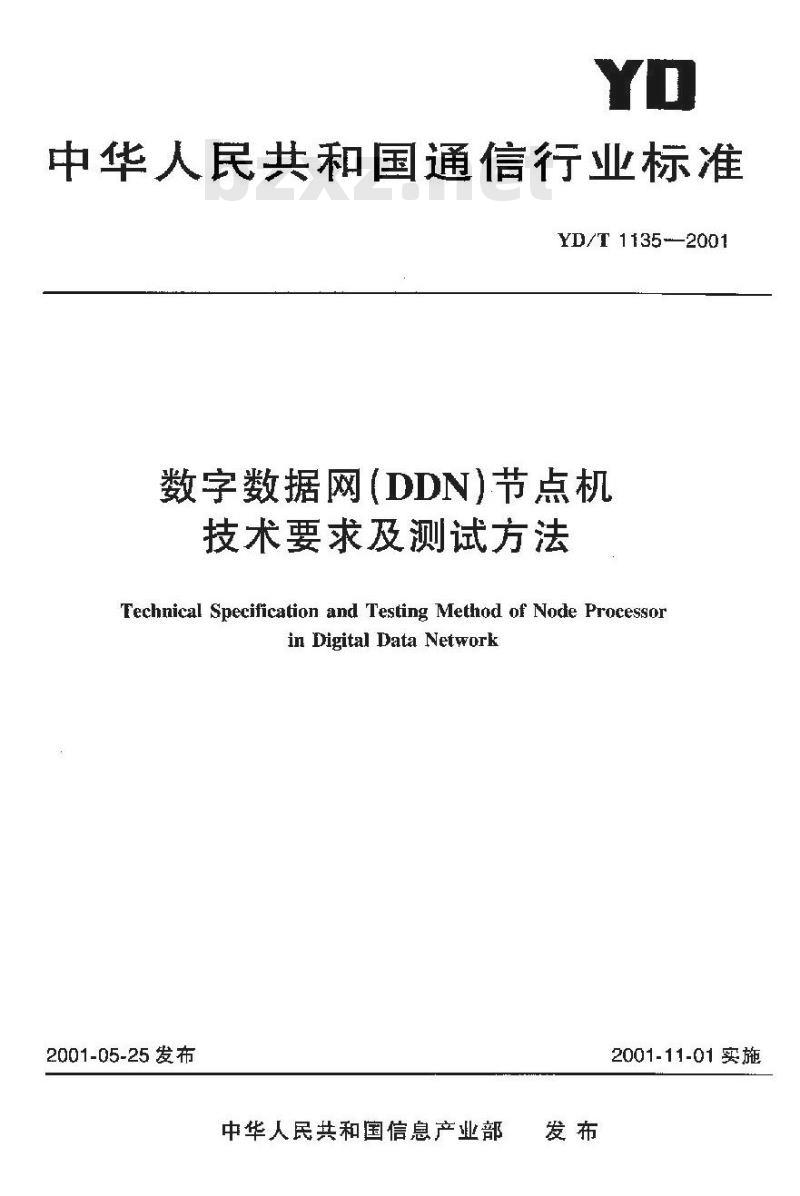

【YD通讯标准】 数字数据网(DDN)节点机技术要求及测试方法

中华人民共和国通信行业标准
YD/T 1135-—2001
数字数据网（DDN）节点机
技术要求及测试方法
Technical Specification and Testing Method of Node Processorin Digital Data Network
2001-05-25发布
中华人民共和国信息产业部
2001-11-01实施

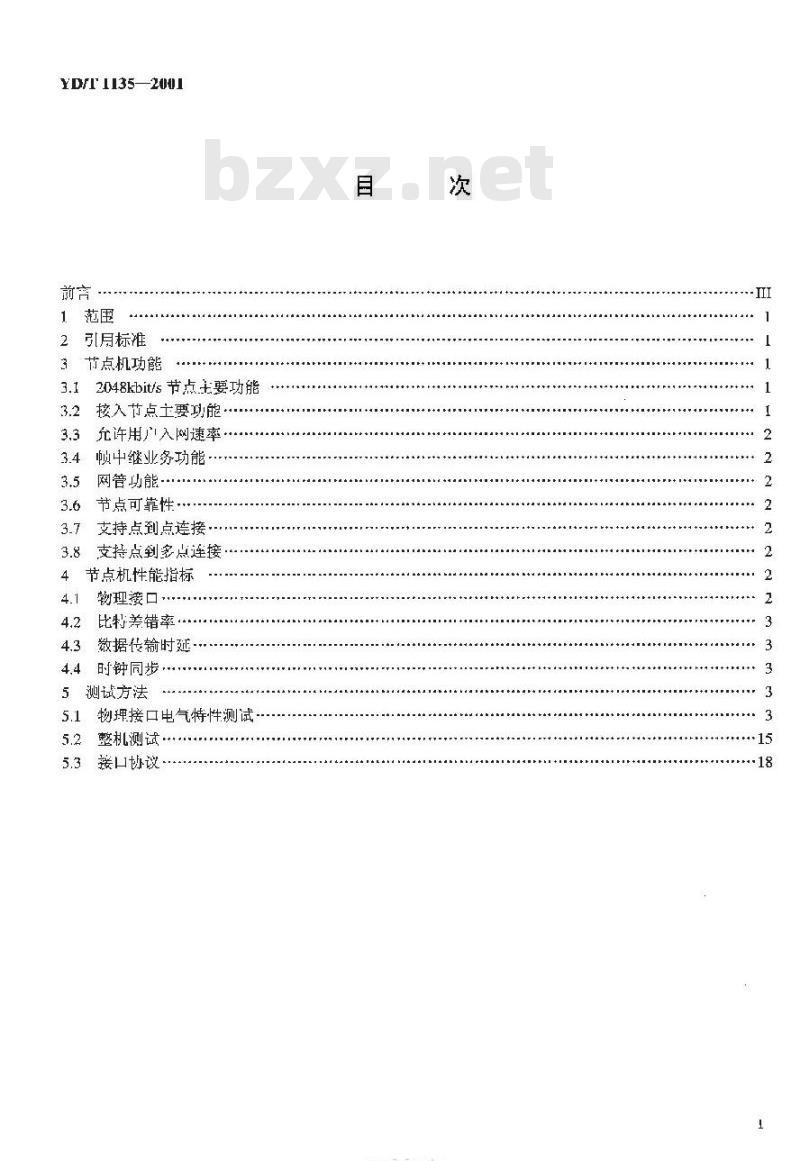

YD/T 1135-2001
引月标准
3节点机功能
3.12048kbit/s 节点主要功能
3.2接入节点土要功能…
允许用心入网速率
顺中继业务功能
网管功能
节点可靠性·
支持点到点连接
支持点到多点连接
节点机性能指标
物理接口
比特差错率
数据传输时延-
4.4时钟同步
测试方法
物理接口电气特性测试
整机测试
接口协议
YYKAONKAca
YD/I1135--2001

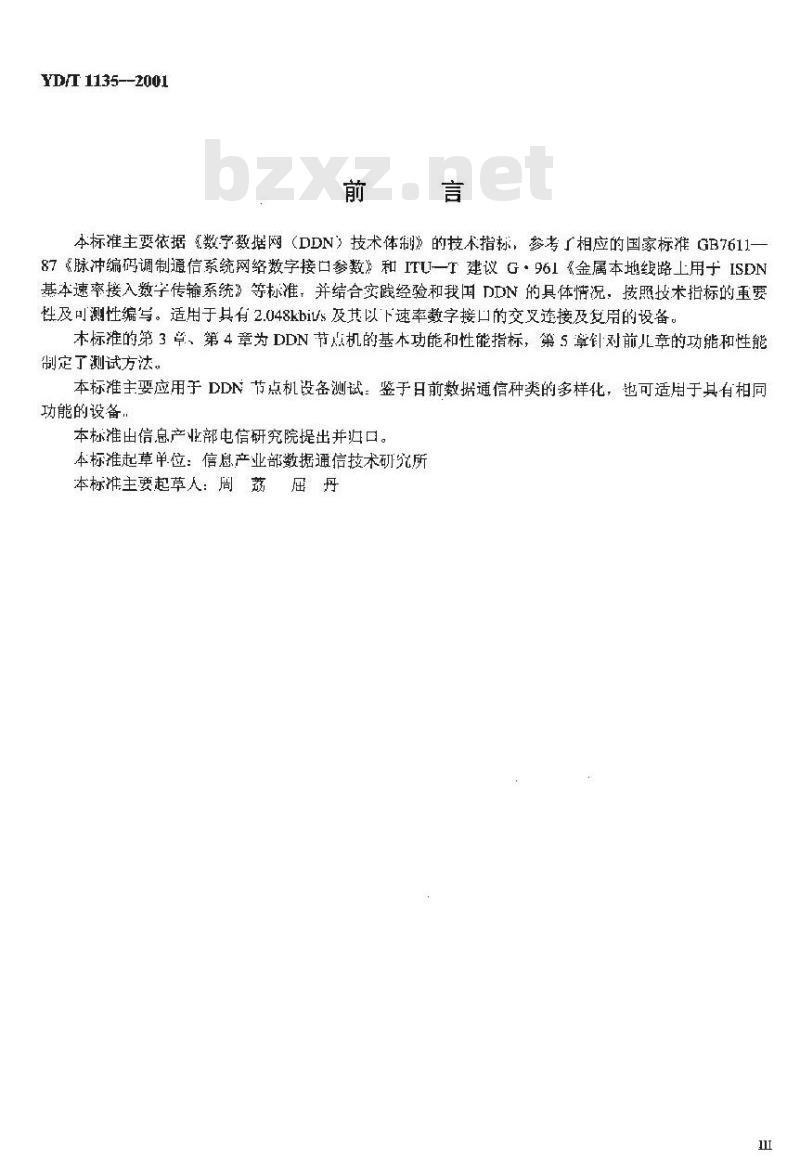

本标准主要依据《数字数据网（DDN技术体制》的技术指标，参考了相应的国家标准GB7611一87《脉冲编码调制遍信系统网络数字接口参数》和ITU—T建议G·961《金属本地线路上用于ISDN基本速率接入数字传输系统》等标准，并结合实践经验和我国DDN的具体情况，接照术指标的重要性及可测性编写。适用于具有2.048kbivs及其以下速率数字接口的交又连接及复用的设备。本标准的第3章、第4章为DDN节点机的基术功能和性能指标，第5章对前儿章的功能和性能制定了测试方法。
本标准主要应用于DDN节点机设备测试：鉴于日前数据通信种类的多样化，也可适用于其有相同功能的设备
本标准出信息产业部电信研究院提出并归口。本标准起草单位：信息产业部数据通信技术研究所本标准主要起草人：周荔屈丹

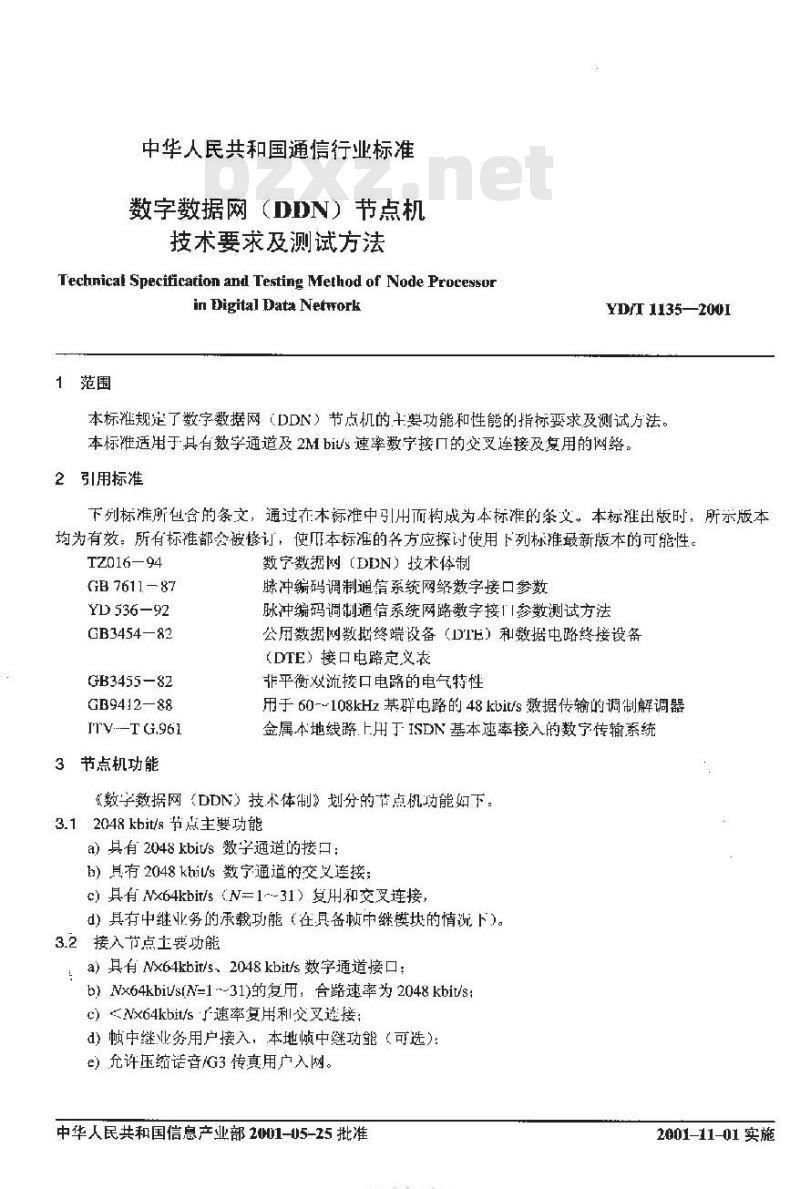

中华人民共和国通信行业标准
数字数据网（DDN）节点机bZxz.net
技术要求及测试方法
Technicai Specification and Testing Method of Node Processorin Digital Data Nefwork
1范围
YD/T 113S—200I
本标准规定了数字数据网（DDN）节点机的主要功能和性能的指标要求及测试方法。本标准适用于具有数字通道及2Mbis速率数字接口的交叉连接及复用的网络：2引用标准
下列标准所包会的条文，通过在木标准中用而构成为本标准的条文。本标雅出版时，所示版本均为有效。所有标准都会被修订，使爪本标准的各方应探讨使用下列标推最新版本的可能性。TZ016—94
GB 7611 —87
YD 536-92
GB3454—82
GB3455—82
GB9412—88
IrIV..--T G.961
3节点机功能
数字数据网（DDN）技术伴制
膝冲编码调制通信系统网络数字接口参数脉冲编码调制通信系统网路数字接1参数测试方法公用数据网数据终端设备（DTE）和数据电路终接设备（DTE）接口电路定义衣
非平衡双流接口电路的电气特性用于60--108kHz基群电路的48kbit/s数据传输的调制解调器金属本地线路.上用丁ISDN基本速率接入的数字传输系统《数字数据网（DDN）技术体制》划分的节点机功能妇下。3.12048 kbit/s节点主要功能
a）具有2048kbit's数字通道的接口：b）其有2048khius数疗通道的交义连接；c）具有 Nx64kbit/s（N=1-31）复用和交叉连接，d）具有中继业务的承载功能（在具备赖中继模块的情况下）。3.2接入节点土要功能
：a）具有Nx64kbit/s、2048kbit/s数字通道接口；b）Nx64kbius(N=1~-31)的复用，合路速率为2048kbitv/s:）2001-11-01 实施
3.3允许用入网速率
YD/T 1135—2001
用户接入速率应符合《数字数据网（DDN）技术体制》的要求：其规定如表1所示：表1各类业务用户入网速牵入用户之间迁接业务类型
专用电
帧中經
话音/G3传真
Nx64 {N-1~-31)
用户入网遍率（kbits）
下送率：2.4/4.8/9.6/19.2
9.6/14.4/16/19.2/32/48
Nx64(N=1--311. 2048
用户24线模拟入网（DI水提共附加信令信息传输容量的8、16、32kbit/s)
3.4顿中继业务动能
用户之问连接
TDM连接
PVC连接
带信令传输能力的 TIM 连接
在DDN数产通道上的频绍业务，占用条相应速率的TDM连接电路，作为顺中继信道，其性能指标应箱合帧中继体制。
a）具有链路管理功能
h）可对信道带宽进行动感分配：e）对网络阻塞进行控制（用DE、FECN、BECN比特进行控制)；d）能够保证按托付信息速率（CIR）工作的业务量安个传输，3.5网管功能
a）故障管理；
b性能管理：
c）配置管理；
d）安全管埋；
e)费管理，
3.6节点可靠性
a）节点设备的平均无故障时间（MTBF）待定。
b）平均敏障恢复时间（MTTR）
待定。
c）基本故障诊断、检测、告警指示见网管动能。
3.7支持点到点连淼
可建立2048kbit/s、Mx64kbiu/s以及64khit/s以下速率点到点连接。3.8支持点到多点连接
a）双向点到多点连接（可选）
可建立64kbit/s 及其以下速率的双问点到多点连接。h）单向点到多点迹接
可建立64khit/s及其以下速率的单向点到多点连接：4节点机性能指标
4.1物理接
4.1.1数字接口电气特性
a）64kbis同应接口电气特性符合GB7611。具体指标见测试方法：b）2048kbit/s数字接口电气特性符金GB7611。其体指标测试方法。2
4.1.2数据接口电气特性
YD/T 1135—2001
针对不同类型川户，采符合 GB3455（ITV—T 建议 V.24)，GB11593(ITV—T 楚议 X.21)GB9412(ITU-T 建议 V35）等标准的接口，以及衍合 ITV—T建议G.961 的 U 接几。4.1.3音频接口
通路频带：
阳抗：
回波损耗：
发送信号电平：
E&M 信令线：
4.2比特差错率
300 ~- 34(0Hz...
发牛器内阻和负载阻抗应匹配：阻抗标称信为60052。在500～3000Hz频率范围内，应三15dB应OdBm。
被测设备选择PBX信令类型5时，M线电压为-48V：并根据信号要求，接收E线信令，发送M线信含：
按照《数字数据网（DIDN）技术体制》比特差错率分段要求：复川或复/交叉连接节点设备提供的眉数据传输通路：其传輪比特差错率耍求1x10-1\。4.3数据传输时延
按照.《数字数措网（DDN）技术体制》传输时延分段要求：a）DDN节点对64kbivs的专用电路数据传输时延，节点数据传输时延包括节点内串/并变换、复用/反复用：交叉接、数据缓冲等处理时间，在节点的两个接口处，测量值要求≤0.5ms（从入口到出口）：b）对恢十继PVC连接电路，节点平均数据传输时延，在a）时延值的基础上，再加上两个平均顿长的排队发送时问（m．在节点的两个接口处，测量值要求≤0.5+2×平均帧长的发送时间（ms）。4.4时钟同步
a）DDN节点频率源要求长期频率偏差应在25~50ppm：b）I节点定时应能选择为主/从两种作方式止常传输：c）节点机采用参考基准信号源时，工作正常。5测试方法
5.1物班接7电气特性测试
5.1.1字接口测试
以下测试方法适用于64kbit/s、2048kbit/s 传输速率的接口5.1.1.1输出厂数字信号波形参数a）指标
见表2。
输出接口
64kbit/s同向型接口
2048kbit/s接口
符导率
脉冲形状标雅腺冲脂状为矩型
每个传输方问的线对
测试负载阻抗
256k bael
输出口波形要求
参见表3，图1
参见表4．图2
不论极性如何，所有有效信孕脉演（传号）都应符会图1模图的医制
个对称线对
120021阴性
TIKAbNIKAca-
符号率
脉冲（传号）的标称峰电压
洗脉冲（空号）的峰值心压
标准脉冲宽度
脉冲宽度中点处上负脉冲幅度比标准脉冲卡福度处正负脉冲宽度比感冲形状（标准脉注形状为缺型）每个传输方向的线对
测试负载阻抗
脉冲（传号）的标称峰值电压
无脉冲（空号）的峰恺电压
标准脉冲宽度
脉冲宽度点处正负腺冲幅度比
标准脉冲学幅度处正负脉冲宽度比b）测试配臂
c）测试操作
YD/T 1135—2001
续表3
256kbaucl
0.95-1.05
0.95 --1.05
不论极性如例，所有有效信号感冲（传号）都应符台图2模框圈的限。图中V值对应于标称峰值
个同轴线对
752电阻性
0.95-1.05
0.95~-1.05
120/75
图1测试平衡不平衡输出口波形
一个难称线对
1200阻性
1）根据接口物性，选择适当的示波器和探头或电缆（优选带模板的小波器），并按图1组成测试电路。
2）设备元机，激活接门，
3）输出波形应在图2或图3模板范围之内，区
YD/T 1135—2001
(3.9-0.78
(3.9 -0.39)
(3.9+0.39)
(3.9-2.6)
(3.9+3.9)
(a）单脉冲样板
(7.8-0.78)
(7.8-0.39)
(7.8+0.39)
(7.8-2.6)
(7.8+3.9)
(b）双脉冰样板
注：限值适用于任一极性的脉冲。图264kbit/s同向接口的脉冲模板图YYKAoNYKAca
y-100%
YD/T 1135-—2001
244-23
244-50
(244-25)
(244+214)
江：V对应」标际称峰值
图32048kbits接口的脉冲模极
5.1.1.2输出口数字信号速率
a）指标要求
表5。
翰出接口
:64kbit/s同可型接！！
2048kbit/s接口
b）测试配置
数字信弓时钟差容限
F 100x10-6 (63 993.6-~64 006.4H2)±50x10-6（2047898~2048102Hz.标称脉冲
数字信的速率可以通过测试数字信号的时创频率得到：测试连接见图4。6
c）測试操作
YD/T 1135—2001
信号输出
数字测试仪
图4数罕信号速率测试连接图
1）被测设备的输出口输出正常运行数字信号。2）数字频率计连续取样10次，取其党术平均值。5.1.1.3输出口数字信号相位抖动参数a）指标要求
见表6。
输出允许数字相位
抖动最人峰一峰省
输出接口
64khit/s同向型按叫
2048 khit/s 接
b）测试配置
测试用伪范机码
相位抖动测试仪应该符合TTU-TO.171的要求，测试连接见图5。待
）测试操作
信号输山口
图5相位抖动测试连接图
1）从被测设备输出正常运行的随机数字信号。2）选择测量带通滤波器的高题和低频截止频率。3）检测输出口最大峰一峰值抖动容限。5.1.1.4输入口阻抗
a)指标要求
见表7。
YKATKAa
相位抖动摆仪
测量带通滤波器高频利
低频载止频率
低频截止频率为其或
高频截止题率压
f(kHz)
f4(kHz)
输入接口
64 kbit/s同向型接口
204名8kbit/s接口
b)测试配置
测试频率范围
4～13 kHz
13~-256kIlz
256~-384kHz
51.2-~ 102.4kHz
102.4~-2048kHz
2048 -~3072kHz
YD/T1135—2001
标称阳抗
1207552
120/752
[20/52
固波衰减
按照平衡（1202）和不平衡（752）接口分为两类逊行测试，测试连接见图6。待
信些输入！！
120/752
阻抗反射测试桥
选颇电平表
阁6对平衡/不平衡输入口的阻抗特性测试连接图c）测试操作
1）根据被测设备的接口速率和平衡特性选择适当的测试连接方法。2）测试时，先将信号输入口开路。读出电平衣值P，然历接入待测试备，读出电平值P，则输入口回波衰减值为：
b=P,-P(dB)
3）根据指标分3个频率段进行测试。5.1.1.5输入口数字信号速率允许偏差对于具有恢结构的数字信号速率偏编差容限及输出输入口间连按线的衰减要求的测试。a）指标要求
见表8。
64 kbitfs
2048 khitvs
b）测试配置
见图7：
输入数字言号
返率偏券
±100x10
±50x10
测试伪随矶序列
输入输出口间
连接载衰减特性
128kHz.频率点：
1024kHz频率点：
c）测试操作
额偏测试仪
YD/T 1135—2001
测设备
图7输入口对数了信号遠率偏差穿限测试连接1）按测试选接图连接待测设备和仪表2）向待测设备发送频率偏差允许范围内的信号，检验接收结果足否出错：5.1.1.6输入口对数字号相位抖动容限主要针对具有恢结构的缴字信号进行测试。a）指标要求
见表9..
接kbit's
64同间垫
b）测试配置
见图8。
c）测试操作
翰入数字信号抖动和
镖移峰一峰值
相抖测试仪
调制数字言号伙之产生我动和源移的止信号频率值(h
1.2x104.8x10
图8输入口对数字信号相位抖动和漂移容限测试连接图1）按图连接待测设备和仪表，
2）仪表以止弦信号做抖动调制信号，使测试信号产生档位科动。发送该信号划被测设备输入口，通过被测设备的接口环回后，进入仪表接改端，检验在规定的容差范固内可能的最大相位抖动峰一峰值即为待测输入口对数信号相位抖动容限。5.1.2V.24接口测试方法
5.1.2.1接口机械特性
符合GB6107标准。
5.1.2.2接口电路设置
符个GB3454标。
5.1.2.3接口电气特性测试
根据GB3455标准做以下各项测试，FKNrKAca
