ICS13.310

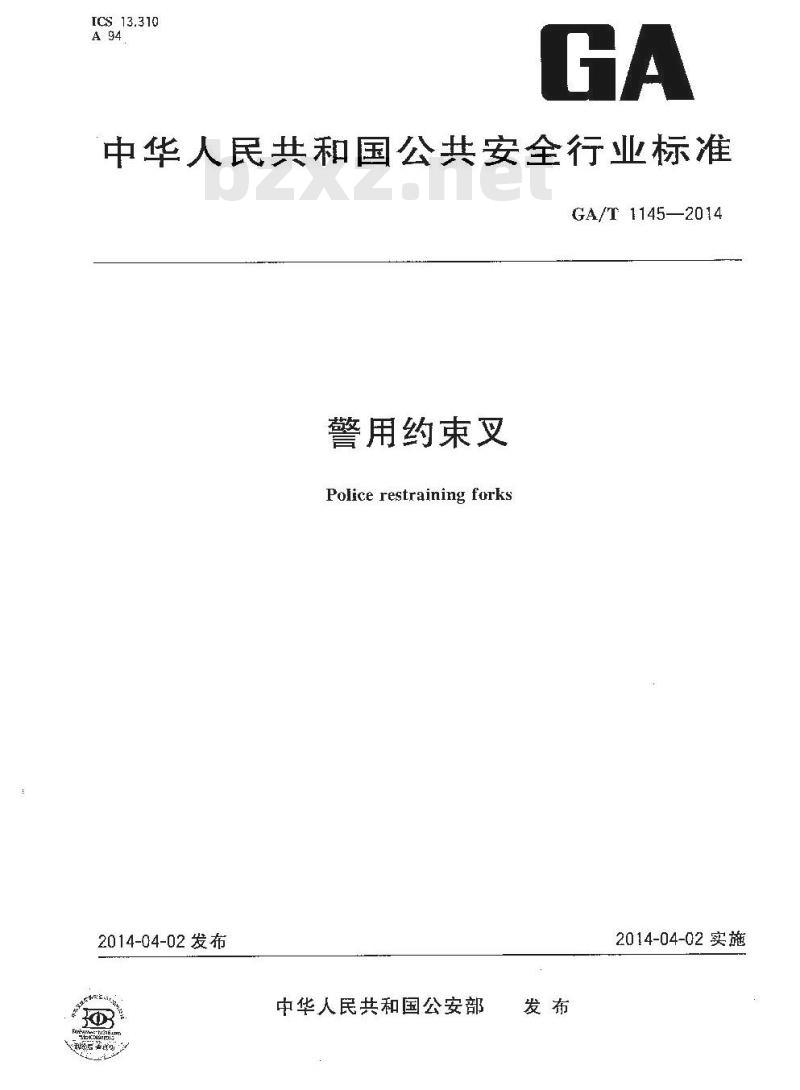

中华人民共和国公共安全行业标准GA/T1145—2014
警用约束叉
Police restraining forks
2014-04-02发布
中华人民共和国公安部
2014-04-02实施

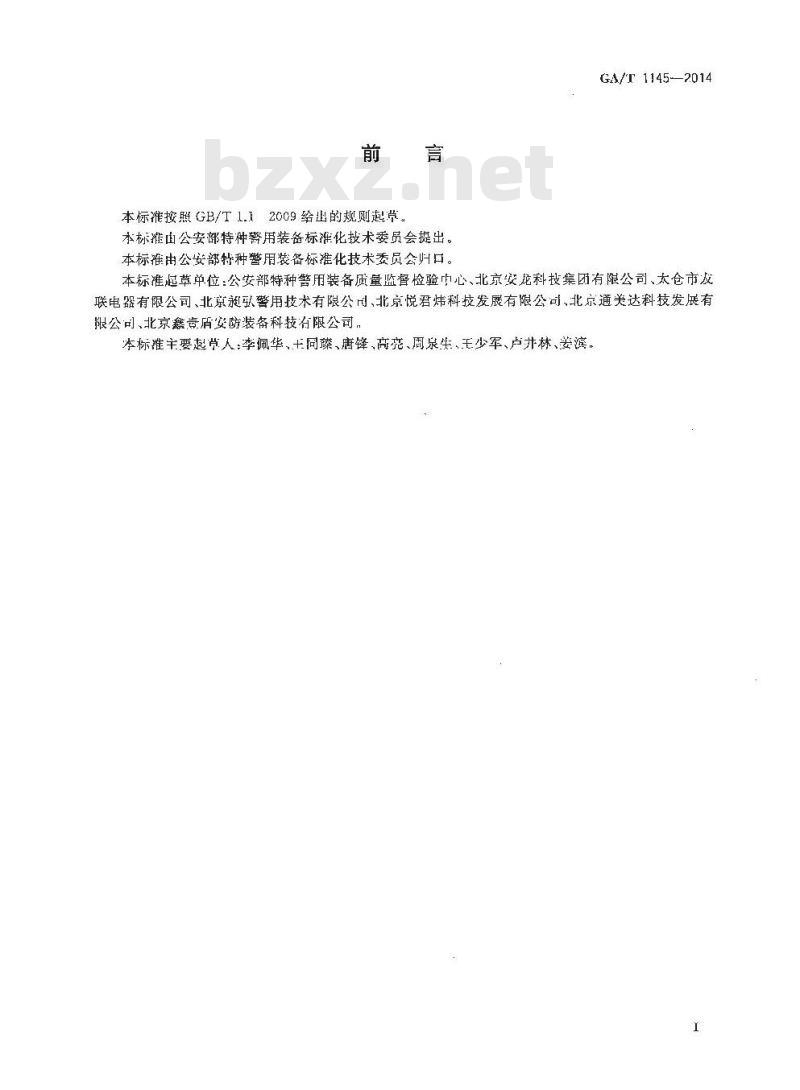

本标准按照GB/T 1.12009给出的规则起草。本标雅函公安部特种警用装备标准化技术委员会提出。本标推由公安部特种警用装备标准化技术委员会归口。GA/T1145—2014
本标准起草单位：公安部特种警用装备质量监督检验心、北京安龙科技集团有限公司、太仓市发联电器有限公司、北京昶弘警用技术有限公司，北京悦君炜科技发展有限公司，北京通美达科技发展有限公司、北京鑫壹盾安防装备科技有限公司，本标准主要起草人：李佩华、十同臻、唐锋、高充、周泉生、无少军、卢井林、妾滨，I
警用约束叉
GA/T 1145—2014

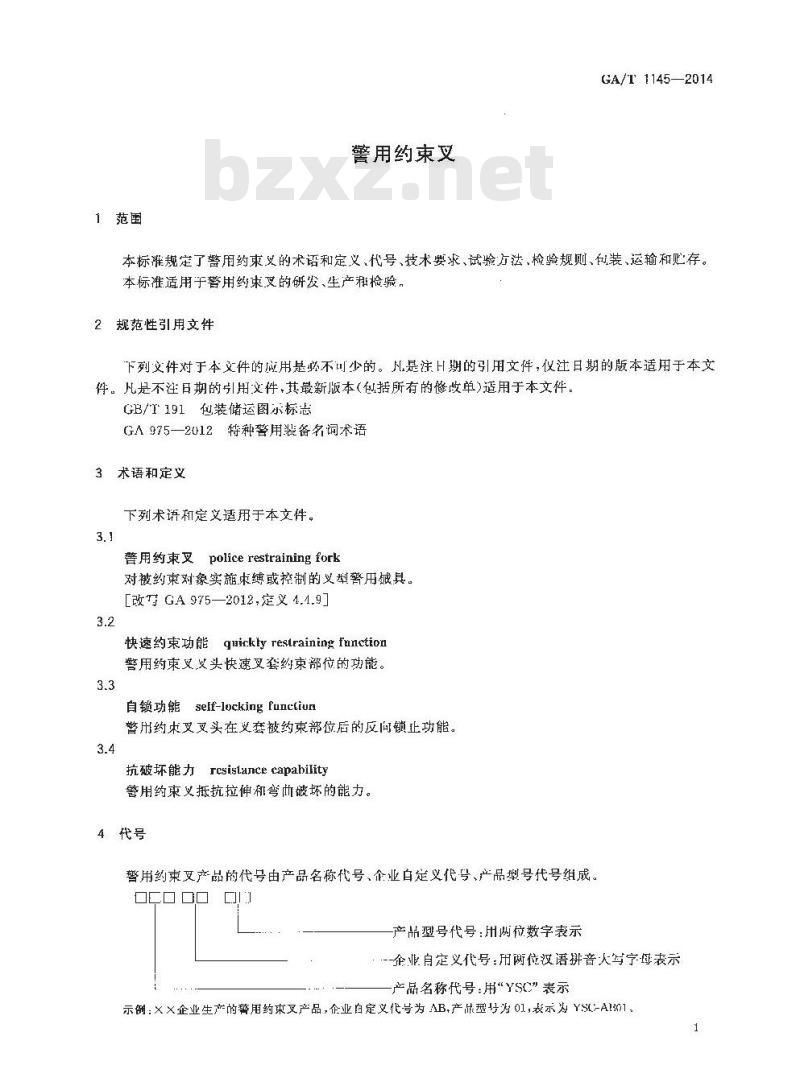

本标准规定了警用约束义的术语和定义、代号、技术要求、试验方法、检验规则、包装、运输和贮存。本标准适用于警用约束叉的研发、生产和检验。2规范性引用文件
下列义件对于本义件的应用是必不叫少的。凡是注H期的引用文件,仅注且期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（创括所有的修收单)适用于本文件。GB/T191包装储运图尔标志
GA975—2012特种警用装备名词术语3术语和定义
下列术讲和定义适用于本文件。3.1
警用药束叉
police restraining fork
对被约束对象实施束缚或控制的义型暂用娥具。［改GA975—2012，定义4.4.9]
quickly restraining fnction
快速约束功能
警用约束叉艾头快速叉套约束部位的功能。3.3
自锁功能self-locking functiun警用约束叉叉头在义套被约束部位后的反问锁止功能。3.4
抗破坏能力rcsislance eapability警用约束义抵抗拉伸和弯也破坏的能力。4代号
警用约束产品的代号由产品名称代号、企业白定义代号、产品型号代号组成。COOO OI
产品型号代号：用两位数字表示-企业自定义代号：用衡位汉语拼音大写归表示产品名称代号：用“YSC”表示
示例：××企业生产的警用约束叉产品，企业自定义代号为AB.产品型均为01，表示为YS-A31。1
GA/T 1145—2014
5技术要求
5.1一般要求

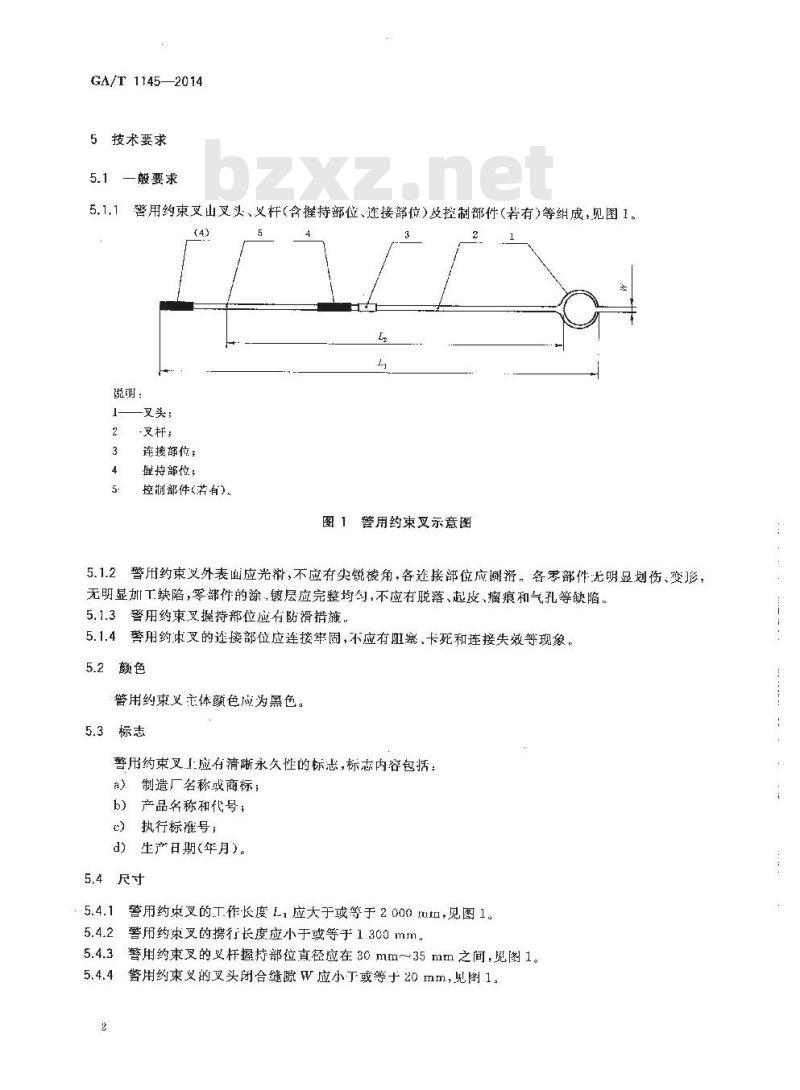

警用约束叉山叉头、义杆(含撞持部位、连接部位）及控制部件（若有）等组成，见图1。(4)
说明：
-叉杆：
连接部位；
握持部位；
控制部件(若有)。
图1警用约束叉示意图
5.1.2警用约束义外表面应光滑，不应有尖锐棱角，各连接部位应圆滑，各零部件无明显划伤、变形，无明显加工缺陷，零部件的涂，镀层应完整均勾，不应有脱落、起皮、瘤痕和气孔等缺陷。5.1.3警用约束叉握持部位应有防滑措施，5.1.4警用约束叉的连接部位应连接牢固，不应有阻塞、卡死和连接失效等现象。5.2颜色
警用约束义主体额色成为黑色。5.3标志
警用约束叉应有清晰永久性的标志，标志内容包括：a）制造厂名称或商标；
b）产品名称和代号；
心）执行标准号：
生产日期(年月）)。
5.4尺寸
警用约束叉的工作长度L，应大于或等于2000从，见图1。: 5.4.1bzxZ.net
警用约束叉的携行长度应小于或等于1300mm。5.4.3警用约束叉的义杆握持部位直径应在30mm～35mm之间，觅图1。警用约束义的叉头闭合缝隙W应小于或等于20mm，见图1：5.4.4
5.5质量
誓用约束叉的质量应小于或等于3.0kg。5.6快速约束功能
GA/T 1145—2014
通过触碰方式义套被约束对象，当叉头触碰约束部位，叉头应能速叉套并闭合。5.6.1
通过操作控制部件(若有)叉套被约束对象，叉头叉套约束位并闭合的时间应小于或等于5s。5.7
自锁功能
警用约束叉义头闭合后，义头自内向外应不能白由开。状态转换时间
警用约束义的携行状态与工作状态应能快速有效地转换，转换时间应小于或等于1055.9抗破坏能力
纵向抗拉能力

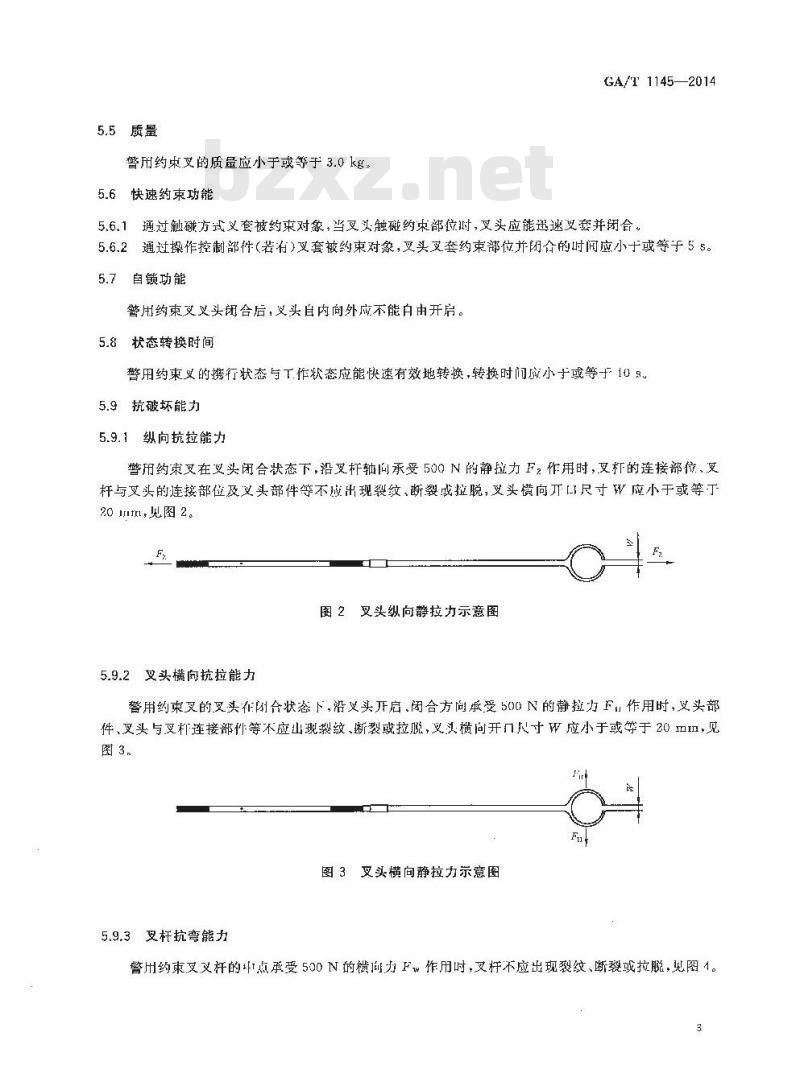

警用约策叉在叉头闭合状态下，沿叉杆轴向承受 500 N的静拉力Fz作用时.叉杆的连接部位、叉杆与叉头的连接部位及叉头部件等不成出现裂纹、断裂或拉脱，叉头横向开I尺寸W应小于或等丁20 mm,见图2。
图2叉头纵向静拉力示意图
5.9.2叉头横向抗拉能力
警用约束叉的叉头在困合状态下，沿义头开启，闭合方间承受500N的静拉力F，作用时，叉头部件、叉头与叉杆连接部件等不应山现裂纹、断裂或拉脱，叉头横向开几尺寸W应小于或等于20丑Ⅱ，见图3。
图3叉头横向静拉力示意图
5.9.3叉杆抗弯能力
警用约束叉叉杆的点承受500N的横间力Fw作用时，叉杆不应出现裂纹、断裂或拉脱，见图4。3
GA/T 1145-2014
5.10操作可靠性
图4叉杆横向弯曲力示意图
5.10.1警用约束义经过1000次开启、闭合循环后，应能正常使用。5.10.2出控制部件控制开启、闭合及锁止的警用约束叉，控制部件的设置应符合下列规定：a）控制部件的控制点与叉头底部的距离L应大于或等于1500mm，见图1；b）若控制部件设有保护措施，其控制点位置不受限制。5.10.3警用约束叉的叉杆连接应符合下列规定：若连接机构的操作为··次性触碰动作方式，其控制点位置与叉头底部的距离应大丁或等a)
于1500mm；
b）若连接机构设有保护措施，其控制点位置不受限制。5.11携行袋
5.11.1警用约束叉携行状态时应配备携行袋，颜色为黑色。5.11.2携行袋.1应有制造厂名称、产品名称和型号的标识。6试验方法
6.1般要求检验
目测及手动检查警用约束叉，判定结果悬否符合5.1的要求。6.2颜色检验
在自然北光下，月测警用约束叉的主体颜色，判定结果是否符合5.2的要求。6.3标志检验
日测检查警用约束叉标志的内容，并用下列方法检验标志的清晰和永久性：a）用棉布沾上蒸馏水在有标志的地方擦15s;b）用梯布沾I:中醇在同一地方擦15s;e）用棉布沾上异内醇在间地方擦15s。判定结果是否符合5.3的要求。
6.4尺寸检验
用精度为1mm的量具测量警用约束的工作长瘦和携行长度，用精度为0.02mm的量具测量警用约束叉的叉杆握持部位直径和义头闭合缝隙，判定给果是否符合5.4的要求。6.5
质量检验
用精度为1客的电子秤称鼠警用约束义的质量，判定结果是否衍合5.5的要求。4
6.6快速约束功能检验
GA/T 1145--2014
按5.6规定的方法叉套被约束对象并用秒表计时，由控制部件控制开启的警用约束叉，准计时前叉头应处下闭合状态，测试3次，取其平均值，判定结果是否符合5.6的要求。6.7自锁功能检验
检查警用药束义，判定结果是否符5.7的要求。6.8状态转换时间检验
将警用约束叉各部件整齐码放在平而上，按使用说明组装举工作状态，用秒表计时，测试3次，取其平均值,判定结果是否符合 5.8的要求。6.9抗破坏能力检验
6.9.1纵向抗拉能力检验
在警用约束义叉头闭合状态下，将义头垂直同下，固定杆末端，将50kg的重物悬挂于头，悬挂重物的连接件宽度为30mm，保持30s，用精度为0.02mm的量具测量义头的横问开口尺，判定结果是否符合 5,9.1 的要求。
6.9.2叉头横向抗拉能力检验
将闭合状态下的警用约束叉叉头两侧分别固定在拉力试验机上，拉力试验机以5mm/nin的速度运行，当拉力达到500N时，用精度为0.02mm的量具测量义头的横间开口尺，判定结果是否符合5.9.2要求。
6.9.3叉杆抗弯能力检验
将警用约束叉叉析（不含叉头）的两端支撑在固定支撑物上，支撑宽度不超过30）mm，在叉托的中点悬挂50kg的重物，保持30s，检查用约束叉，判定结果是否符个5.9.3的要求。6.10操作可靠性检验
6.10.1按使用说明对警用约束叉进行1000次开启、闭合循环，判定结果是否符合5.10.1的要求。6.10.2由控制部件控制并启、闭合及锁l的警用约束叉，在工作状态下，用精度为1mm的量具测量控制部件与叉头底部的净距离（若有弹簧机构需将机构压至最低点），判定结果是否符合5.10.2的要求。6.10.3检查警用约束义的连接机构构成及连接机构的控制方式，对仅通过一次性触磁动作即可完成叉杆连接控制的警用约束叉，用精度为1Im的量具测量其控制点与义头底部的净距离（若有弹簧机构需将机构压至最低点）,判定结果是否符合5.10.3的要求。6.11行袋检验
6.11.1检查携行袋及颜色，判定结果是否符合5.11.1的要求6.11.2检查携行袋上的标识内容，判定结果是否符合5.11.2的要求。7检验规则
7.1检验分类
警用约束叉产品检验分为型式检验和山检验。5
GA/T 11452014
2型式检验
7.2.1有下列情况之时，应进行型式检验：新产品的设计定型或生产定型时；a)
材料、结构、生产工艺有重大改变时b
产品首次牛产或停产一年后恢复生产时；d)
累计…定产量后应周期性检验时；主管部门提山型式检验要求时。7.2.2
型式检验项目、技术要求、试验方法按表工规定执行。型式检验的样品为4件，其中1件作为备案留存。警用约束又样品的各项技术要求检验合格，则判定型式检验合格；否则判定型式检验不合格。表1
检验项目、技术要求和试验方法检验项目
一般婴求
快速约束功能
自锁功能
状态转换时间
纵向抗拉能力
：抗破环能力
操作可靠性
携行袋
叉头横向抗拉能力
叉杯抗弯能方
技术要求
注：表中“\为必检项口，“\为抽检项目，“—\为不检项口。7.3
出厂检验
7.3.1产品经质量检验部门检验合格后，方川出厂。7.3.2出厂检验项目、技术要求、试验方法按表1规定执行。7.3.3
组批与抽样规则如下：
试验方法
型式验
检验项目
样品编号
a）以同一批原材料、同·种结构和同一种生产工艺制作的警用约束叉为---检验批：出厂检验
在出厂检验时，批量不足200件时，抽检数量为3件；批量在200件～999件时，抽检数量为b)
6件；批量大于1000件时，抽检数量为12件。抽取样品的各项技术要求检验合格，则判定该批产品合格；尺寸、质量和携行中有单项性能不7.3.4
合格，允许加倍抽样复检，复检含格，则判定该批产品合格，复检不合格，则判定该批产品不合格；快速药束现能、自锁功能两项中任意一项抽检不合格，则判定产品不合格。6
包装，运输和购存
8.1包装
每件产品包装箱内应附有产品合格证、产品使用维护说明书。8.1.1
产品包装箱上成有产品名称、数量、质量、规格、生产年月、生产厂家，电话。产品包装箱.L应有怕混及小心轻放标志，符合GB/T191的规定，8.1.3
GA/T1145—2014
包装好的产品应能适应任何运愉方式，应避免暴晒、雨淋。运、装卸过程中不应有抛摔等损伤外包装的不当操作。
8.3贮存
产品应存放在道风1燥的仓库：保持离地面250mm以上。GA/T 1145-2014
打印F期：2014年7月16HF007
中华人民其和闲公共安会
行业标准
警用约束叉
GA/T 1145—2014
中国标准山版社出版发行
北京市附区和里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址 spe.net.cn
总编室：（010)64275323发行中心：(010)51780235读者服务部：(010)68523946
中国标出版社阜岛印刷厂印刷
各地新华书店经销
开禾880×12301/16印张0.75 字数16手字2014年7月第版2071年7月第次印刷x
书号：155066·2-27145
如有印装差销由本社发行中心调换版权专有侵权必究
举报电话：（010)68510107
-S71i /V3
