【YD通讯标准】 移动通信手持机电源技术要求和试验方法

YD/T856--1996

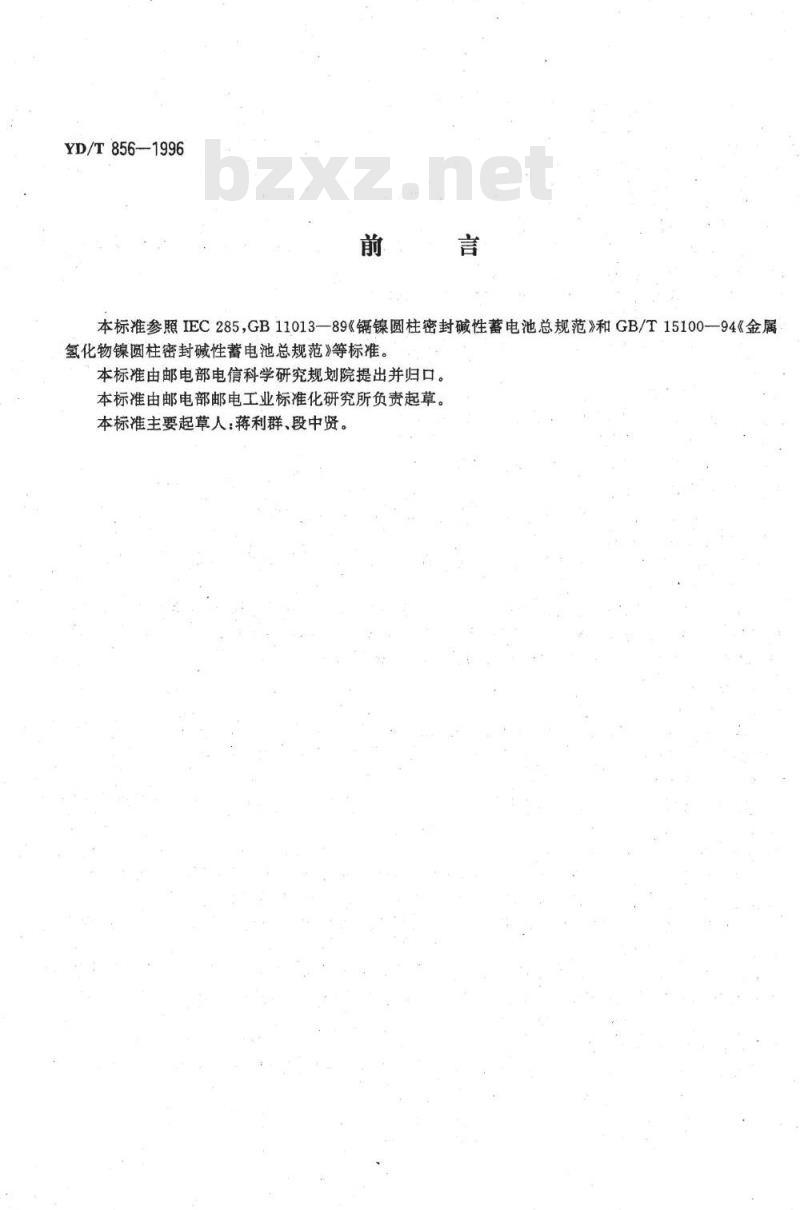

本标准参照IEC285，GB11013—89《镐镍圆柱密封碱性蓄电池总规范》和GB/T15100—94《金属氢化物镍圆柱密封碱性蓄电池总规范》等标准。本标准由邮电部电信科学研究规划院提出并归口。本标准由邮电部邮电工业标准化研究所负责起草。本标准主要起草人：蒋利群、段中贤。172

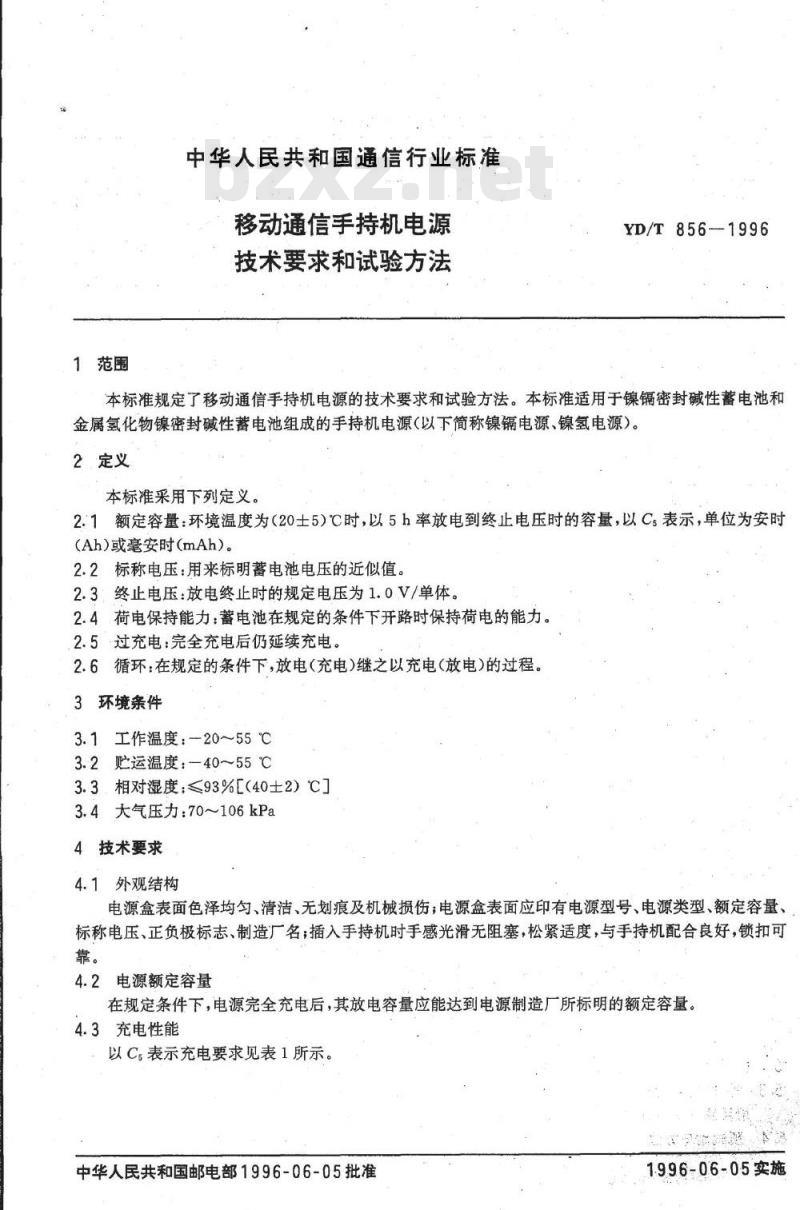

1范围
中华人民共和国通信行业标准
移动通信手持机电源
技术要求和试验方法
YD/T856-1996
本标准规定了移动通信手持机电源的技术要求和试验方法。本标准适用于镍镉密封碱性蓄电池和金属氢化物镍密封碱性蓄电池组成的手持机电源（以下简称镍镉电源、镍氢电源）。2定义
本标准采用下列定义。
2.1额定容量：环境温度为（20士5）℃时，以5h率放电到终止电压时的容量，以C5表示，单位为安时(Ah)或毫安时(mAh）。
2.2标称电压：用来标明蓄电池电压的近似值。2.3终止电压：放电终止时的规定电压为1.0V/单体。2.4荷电保持能力：蓄电池在规定的条件下开路时保持荷电的能力。2.5过充电：完全充电后仍延续充电。2.6循环：在规定的条件下，放电（充电）继之以充电(放电)的过程。3环境条件
3.1工作温度：-20~55℃
3.2贴运温度：-40~55℃
3.3相对湿度；≤93%［（40±2）℃］3.4大气压力：70~106kPa
4技术要求
4.1外观结构
电源盒表面色泽均匀、清洁、无划痕及机械损伤；电源盒表面应印有电源型号、电源类型、额定容量、标称电压、正负极标志、制造厂名；插入手持机时手感光滑无阻塞，松紧适度，与手持机配合良好，锁扣可靠。
4.2电源额定容量
在规定条件下，电源完全充电后，其放电容量应能达到电源制造厂所标明的额定容量。4.3充电性能
以Cs表示充电要求见表1所示。
中华人民共和国邮电部1996-06-05批准TKAONKACa
1996-06-05实施
充电类型
4.4放电性能
充电恒定电流，A
YD/T856—1996

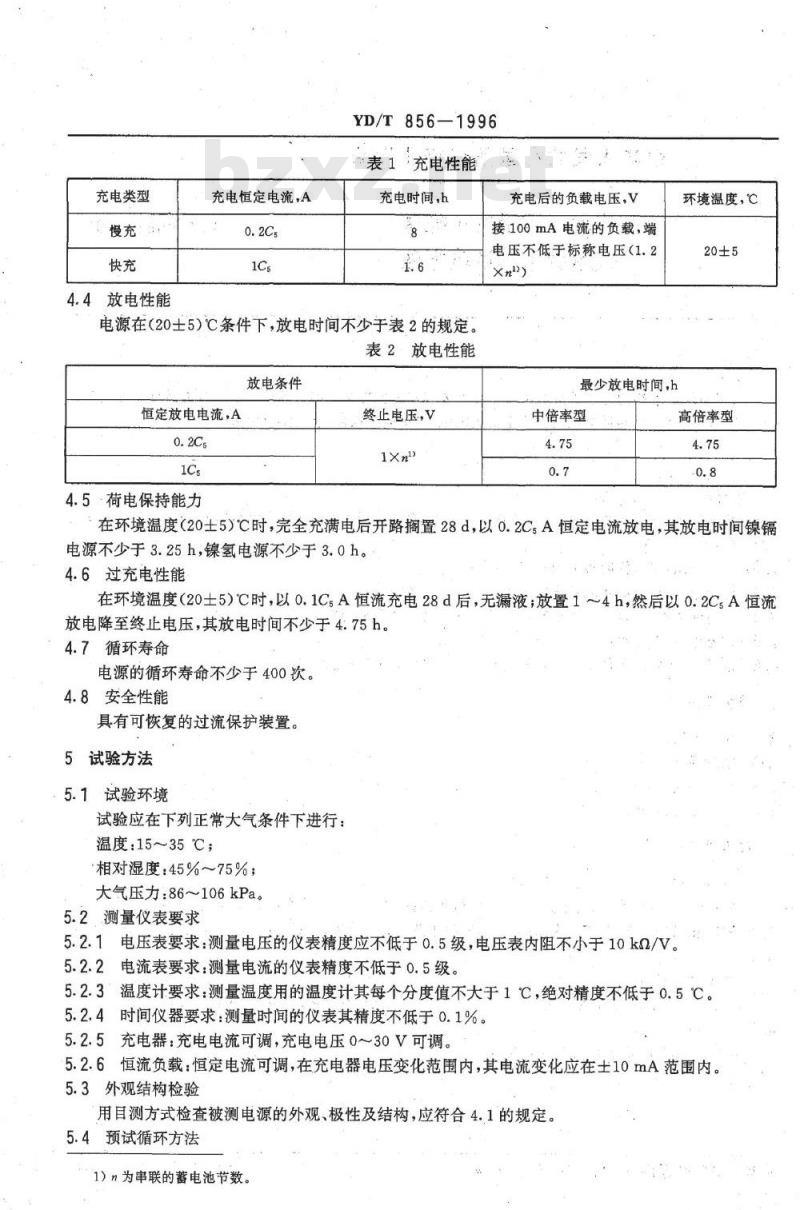

表1充电性能
充电时间，h
电源在（20士5)℃条件下，放电时间不少于表2的规定。表2放电性能
放电条件
恒定放电电流，A
4.5荷电保持能力
终止电压，V
充电后的负载电压，V
接：100mA电流的负载，端
电压不低于标称电压（1.2
最少放电时间，h
中倍率型
环境温度，℃
高倍率型
在环境温度（20士5）℃时，完全充满电后开路搁置28d，以0.2CsA恒定电流放电，其放电时间镍镉电源不少于3.25h，镍氢电源不少于3.0h。4.6过充电性能
在环境温度（20士5)℃时，以0.1CA恒流充电28d后，无漏液；放置1～4h，然后以0.2CsA恒流放电降至终止电压，其放电时间不少于4.75h。4.7循环寿命
电源的循环寿命不少于400次。
4.8安全性能
具有可恢复的过流保护装置。
5试验方法
5.1试验环境
试验应在下列正常大气条件下进行：温度：15~35℃；
相对湿度：45%~75%；
大气压力：86~106kPa。
5.2测量仪表要求
5.2.1电压表要求：测量电压的仪表精度应不低于0.5级，电压表内阻不小于10kQ/V5.2.2电流表要求：测量电流的仪表精度不低于0.5级。5.2.3温度计要求：测量温度用的温度计其每个分度值不大于1℃，绝对精度不低于0.5℃。5.2.4时间仪器要求：测量时间的仪表其精度不低于0.1%。5.2.5充电器：充电电流可调，充电电压0~30V可调。5.2.6恒流负载：恒定电流可调，在充电器电压变化范围内，其电流变化应在士10mA范围内。5.3外观结构检验
用目测方式检查被测电源的外观、极性及结构，应符合4.1的规定。5.4预试循环方法
1）n为串联的蓄电池节数。
YD/T856-1996

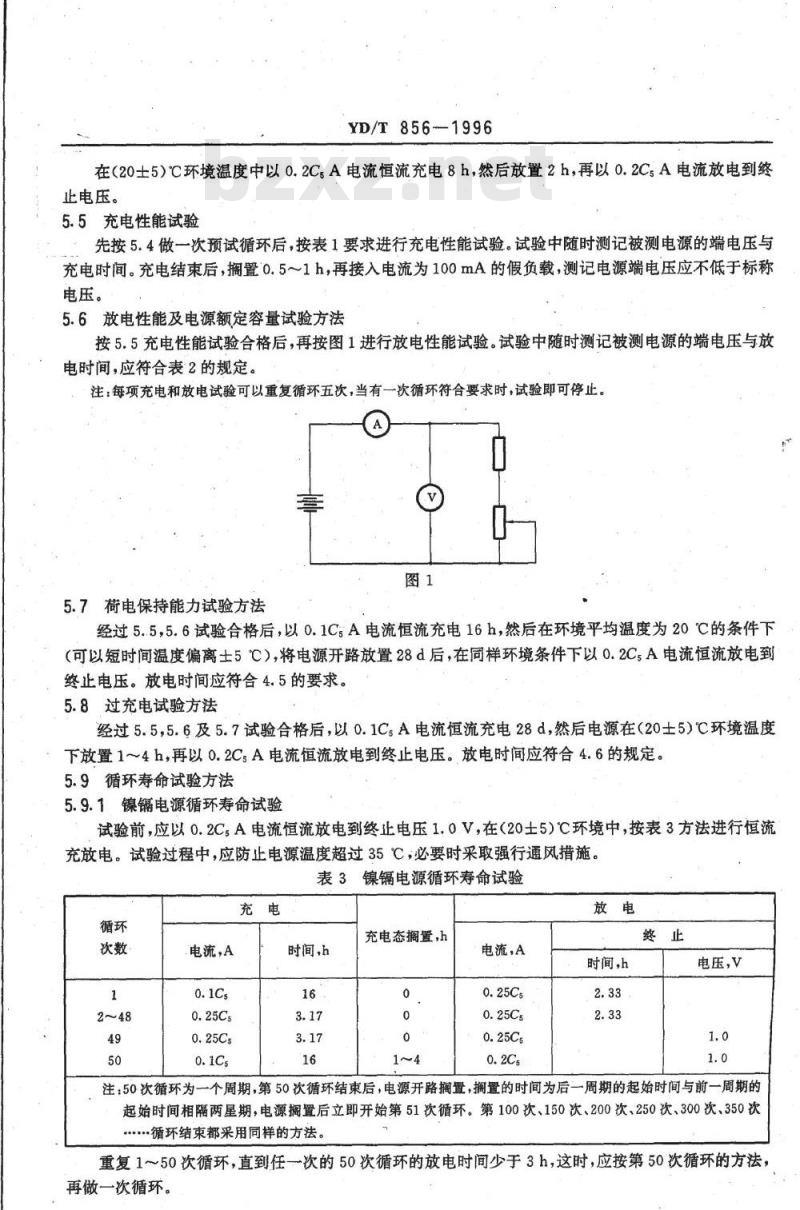

在（20士5）℃环境温度中以0.2CsA电流恒流充电8h，然后放置2h，再以0.2CsA电流放电到终止电压。
5.5充电性能试验
先按5.4做一次预试循环后，按表1要求进行充电性能试验。试验中随时测记被测电源的端电压与充电时间。充电结束后，搁置0.5～1h，再接入电流为100mA的假负载，测记电源端电压应不低于标称电压。
5.6放电性能及电源额定容量试验方法按5.5充电性能试验合格后，再按图1进行放电性能试验。试验中随时测记被测电源的端电压与放电时间，应符合表2的规定，
注：每项充电和放电试验可以重复循环五次，当有一次循环符合要求时，试验即可停止。图1
5.7荷电保持能力试验方法
经过5.5，5.6试验合格后，以0.1C，A电流恒流充电16h，然后在环境平均温度为20℃的条件下（可以短时间温度偏离士5℃），将电源开路放置28d后，在同样环境条件下以0.2CsA电流恒流放电到终止电压。放电时间应符合4.5的要求。5.8过充电试验方法
经过5.5，5.6及5.7试验合格后，以0.1CsA电流恒流充电28d，然后电源在（20士5)℃环境温度下放置14h，再以0.2CsA电流恒流放电到终止电压。放电时间应符合4.6的规定。5.9循环寿命试验方法
5.9.1镍镐电源循环寿命试验
试验前，应以0.2CsA电流恒流放电到终止电压1.0.V，在（20士5℃环境中，按表3方法进行恒流充放电。试验过程中，应防止电源温度超过35℃，必要时采取强行通风措施。表3镍镉电源循环寿命试验
电流，A
时间，h
充电态搁置，h
电流，A
时间，h
电压，V
注：50次循环为一个周期，第50次循环结束后，电源开路搁置，搁置的时间为后一周期的起始时间与前一周期的起始时间相隔两星期，电源搁置后立即开始第51次循环。第100次、150次、200次、250次、300次、350次循环结束都采用同样的方法。
重复1～50次循环，直到任一次的50次循环的放电时间少于3h，这时，应按第50次循环的方法，再做一次循环。
TYKAOiKAca
YD/T856—1996

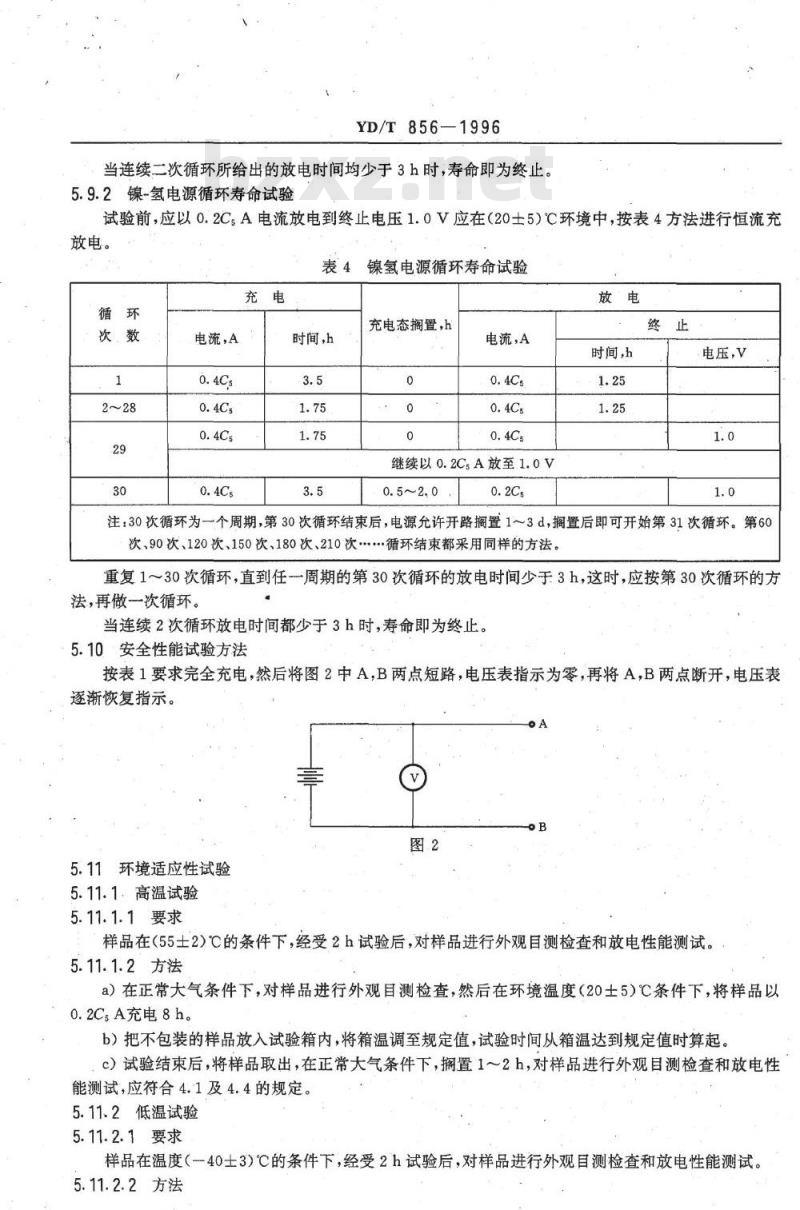

当连续二次循环所给出的放电时间均少于3h时，寿命即为终止。5.9.2镍-氢电源循环寿命试验
试验前，应以0.2CA电流放电到终止电压1.0V应在（20士5）℃环境中，按表4方法进行恒流充放电。
镍氢电源循环寿命试验
电流，A
时间，h
充电态搁置，h
电流，A
继续以0.2CsA放至1.0V
时间，h
电压，V
注：30次循环为一个周期，第30次循环结束后，电源允许开路搁置1～3d，搁置后即可开始第31次循环。第60次，90次、120次，150次、180次、210次…循环结束都采用同样的方法。重复1～30次循环，直到任-周期的第30次循环的放电时间少于3h，这时，应按第30次循环的方法，再做一次循环。
当连续2次循环放电时间都少于3h时，寿命即为终止。5.10安全性能试验方法
按表1要求完全充电，然后将图2中A，B两点短路，电压表指示为零，再将A，B两点断开，电压表逐渐恢复指示。
5.11环境适应性试验
5.11.1高温试验
5.11.1.1要求
样品在（55士2）℃的条件下，经受2h试验后，对样品进行外观目测检查和放电性能测试。5.11.1.2方法
a）在正常大气条件下，对样品进行外观目测检查，然后在环境温度（20土5）℃条件下，将样品以0.2CA充电8h。
b）把不包装的样品放入试验箱内，将箱温调至规定值，试验时间从箱温达到规定值时算起。c）试验结束后，将样品取出，在正常大气条件下，搁置1～2h，对样品进行外观目测检查和放电性能测试，应符合4.1及4.4的规定。5.11.2低温试验
5.11.2.1要求
样品在温度（40士3）℃的条件下，经受2h试验后，对样品进行外观目测检查和放电性能测试。5.11.2.2方法
方法同5.11.1.2。
5.11.3恒定湿热试验
5.11.3.1要求
YD/T856-1996
样品在（40士2)℃、相对湿度为90%～95%的恒定湿热条件下，经48h的试验后，对样品进行外观目测检查及充、放电性能测试。5.11.3.2方法
a）试验前先以0.2CsA恒定电流放电到终止电压，然后对样品进行外观目测检查。b）将不包装的样品放进试验箱内，使箱内温、湿度达到规定值，试验时间从箱温达到规定值时算起。
c）试验结束后，将样品取出，在正常大气条件下搁置1～2h，对样品进行外观目测检查并对充电、放电性能进行测试，应符合4.1，4.3及4.4的规定。5.11.4振动试验
5.11.4.1要求
样品在三个互相垂直的方向能经受频率为10～55Hz、位移振幅为0.35mm、每个方向扫频循环次数为10次的振动后，检查有无机械损伤并对放电性能进行测试。5.11.4.2方法
a）同5.11.1.2a)。
b）将样品直接安装或通过夹具安装在振动台的台面上，调整好试验设备的振动频率及振幅，开机振动。
c）振动结束后，在正常大气条件下，对样品进行外观目测检查并进行放电性能测试，应符合4.1，4.4的规定。
5.11.5碰撞试验
5.11.5.1要求bzxz.net
样品经碰撞脉冲峰值加速度为100m/s*、脉冲持续时间为16ms、碰撞次数为1000士10的试验后，检查有无机械损伤并对放电性能进行测试。5.11.5.2方法
a)同5.11.1.2a)。
b）将样品半数按垂直轴向，半数按平行轴向（遇到试样是奇数时，允许垂直轴向多一只）进行碰撞试验。
c）将样品直接或通过夹具紧固在台面上，按要求调整好加速度、脉冲持续时间。d）碰撞试验结束后，在正常大气条件下，对样品进行外观目测检查及放电性能测试，应符合4.1及4.4的规定。
KAoNrKAca
