【化工行业标准(HG)】 钢板搪玻璃试件的制备

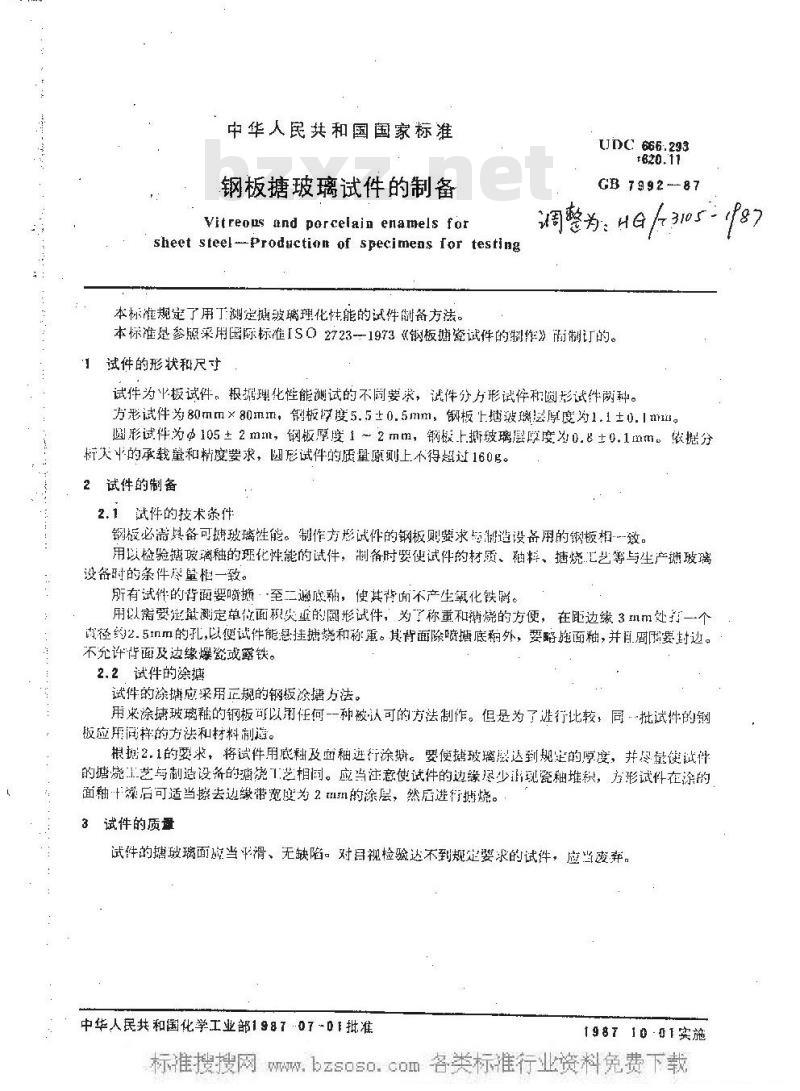

中华人民共和国国家标准
钢板玻璃试件的制备
Vitreous and porcelain enamels forsheet steel--Prodaction of specimens for testing本标准规定了用丁测定据玻璃理化性能的试件翻备方法，UDC 666.293
#B20,11
GE 7992-
本标准是参照来用国际标准「S02723-—1973《钢板谢瓷试件的制作》葡制订的。1
试件的形状和尺寸
试件为业板试件。根帮理化性能测试的不周要炭，试件分方形试件程阅影试件两种。方形试件为80mm×80mm，钢板控度5.5土0.5mm，钢板上搏波璃层厚度为1.1±0.1mm。圆形试件为Φ105±2mm，钢板厚度1~2mm，钢板上撤玻璃层厚度×0.±0.1mm。袋据分析天的承载量和精度要求，因形试件的质量原则上不得超过160g。2
试件的制备
2.1 试件的技术杀件
钢板必具备可玻璃性能。制作方影试件的钢板则要求齿制造设备用的钢板相效。用以检验糖玻离釉的理化性能的试件，制备时要使试件的材质、釉样、塘烧工艺等与生产糖玻璃设备时的条件尽量相一致。
所有试件的背面要喷摘·至二遍底雨，使其背而不产生氧化铁邂。用以需要定量测定单优面积失重的国形试件，为了称重和搏烧的方便，在距边缘3Ⅱm处行一个實径约2.51Ⅱ㎡的孔，以便试件能悬挂携烧和称熏。其背面除喷塘底和外，要骼起面釉，并目固围要封边。不允许背面及边缘爆瓷或露铁。2.2试件的涂携www.bzxz.net
试件的涂据应采用正规的钢板涂塘方法。用来涂玻璃釉的钢板可以用任何一一和被认可的方法制作。但是为了进行比较，同…批试性的钢板应用间样的方法和材料制避。根据2.1的要求，将试件用底及面釉进行涂摊。要使携玻璃层这到规定的厚度，并尽靠使试件的塘烧工艺与制适设备的增烧1艺相同。应当注意使试件的边缘尽少让现凳釉堆积，方形试件在涂的面釉燥后可适当擦去边续带宽度为2Ⅱm的除层，然后进行抵烧。3
试件的质量
试件的糖玻璃面版当平滑、无缺陷。对目视检验达不到规定婴求的试件，应当凌弃。中华人民共和国化学工业部1987-07-01批准198710-01实施
GB 7992-87

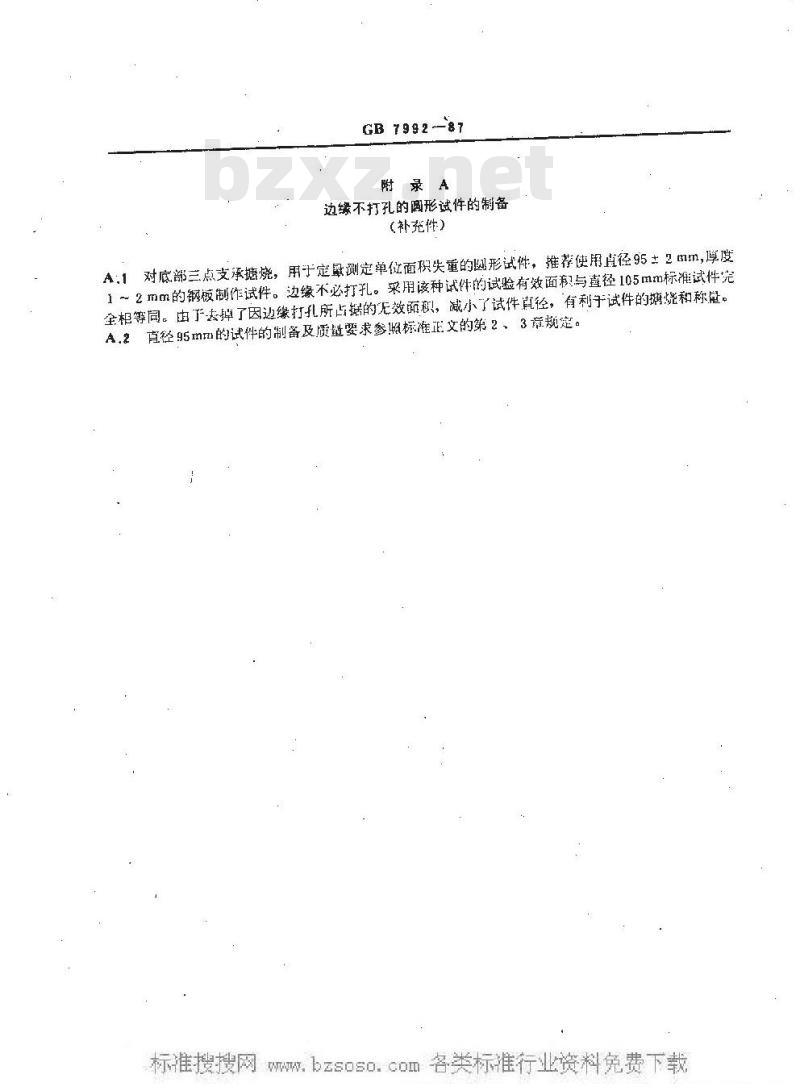

附录A
边缘不打孔的圆形试件的制备
(补件）
A:1对底部三点支承糖烧，用于定最测定单位面积失重的测形试件，推荐使用直径95±2mm，厚度1～2mm的钢板制作试件。边缘不必打孔。采用该种试件的试验有效面积与叠径105mm标准试件完全相等同。由了去掉了因边缘打孔所占据的无效面积，减小了试件真径，有利于试件的携烧和称量。A.2直径95mm的试件的制备及质置要求参服标准正文的第2、3章规定。GB7992--87

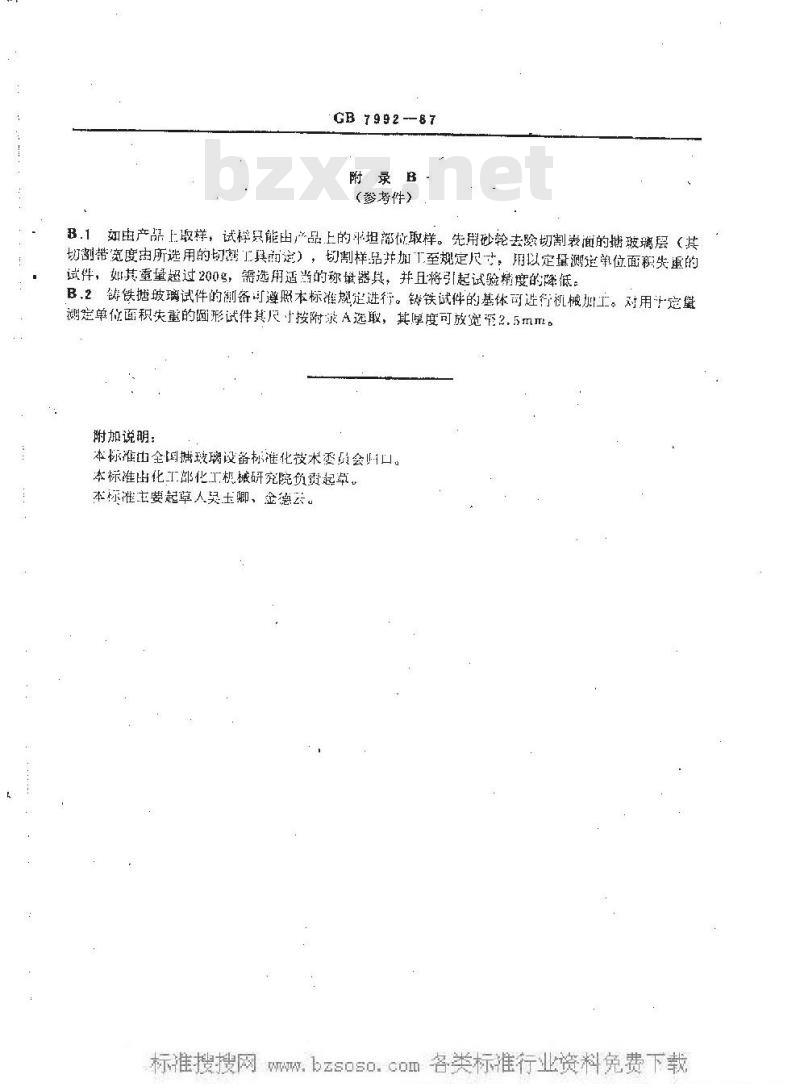

附录B
参考件)
.1如由产品上取样，试样只能由“品上的求坦部化取样。先用砂轮去险切割表激的携玻璃累（基切图带宽度由所选用的切密工其动庭），切样品并加“至规定尽寸，用以定量测斑单位面积失重的试件，如其重量超过200g，需选用适当的称量器其，并且将引起试验精度的降低。B，2铸铁据玻璃试件的制备可遵照本标准规定进行。铸铁试件的基体可逆行机械加工。对用计宽渺宽单位面积失重的随形试件其尺寸按附求A选取，其厚度可放宽军2.5mm附加说明：
本标雅出全国据玻璃设备标准化技术委员会州。本标准出化工部化工机械研究院负费起草。本标淮主要起草人吴玉卿、金德去。
