【GA公共安全标准】 法庭科学现场制图规范

ICS13.310
中华人民共和国公共安全行业标准GA/T1509—2018
法庭科学现场制图规范
Specifications for drawing of crime scene in Forensics2018-08-08发布
中华人民共和国公安部
2018-08-08实施
本标准按照GB/T1.1一2009给出的规则起草。GA/T1509—2018
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由全国刑事技术标准化技术委员会痕迹检验分技术委员会（SAC/TC179/SC9）提出并归口。
本标准起草单位：北京市刑事科学技术研究所、公安部物证鉴定中心。本标准主要起草人：钟涛、班茂森、刘晋、林敏、刘颖、孟昕、樊丽、何婷婷。I

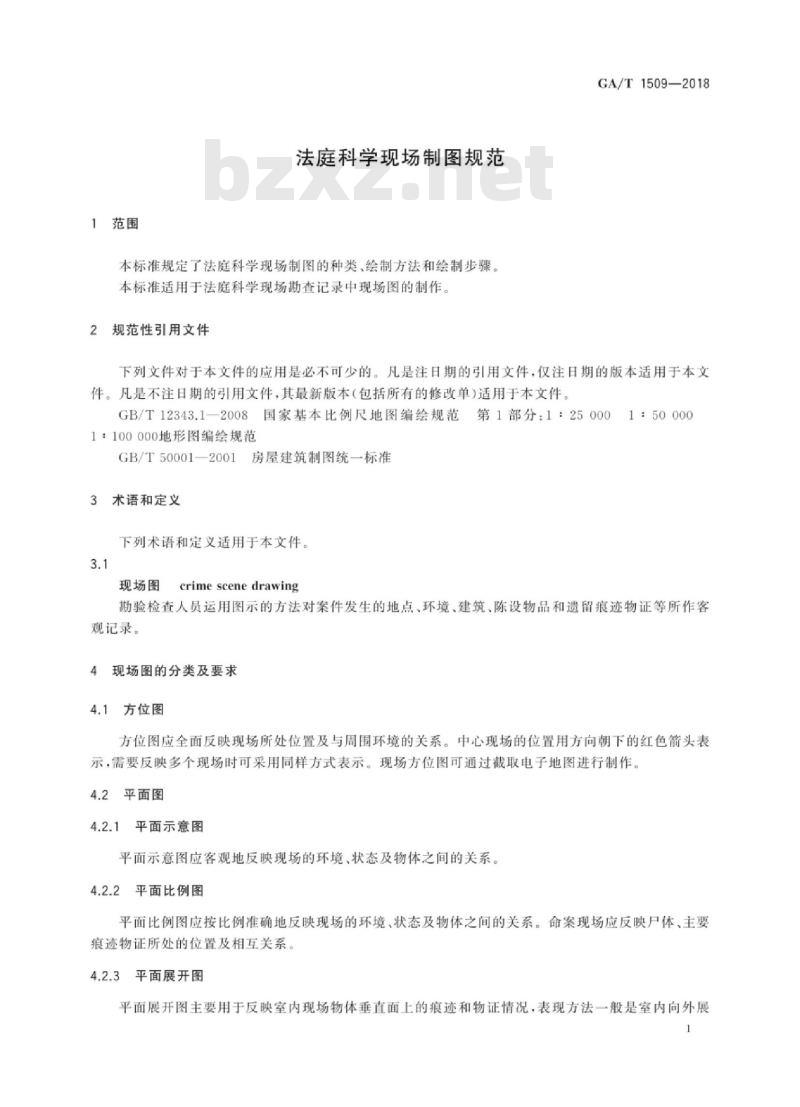

1范围
法庭科学现场制图规范
本标准规定了法庭科学现场制图的种类、绘制方法和绘制步骤。本标准适用于法庭科学现场勘查记录中现场图的制作。2规范性引用文件
GA/T1509—2018
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T12343.1一2008国家基本比例尺地图编绘规范第1部分：1：250001：100000地形图编绘规范
房屋建筑制图统一标准
GB/T50001-2001
3术语和定义
下列术语和定义适用于本文件。3.1
现场图
crime scenedrawing
1:50000
勘验检查人员运用图示的方法对案件发生的地点、环境、建筑、陈设物品和遗留痕迹物证等所作客观记录。
4现场图的分类及要求
4.1方位图
方位图应全面反映现场所处位置及与周围环境的关系。中心现场的位置用方向朝下的红色箭头表示，需要反映多个现场时可采用同样方式表示。现场方位图可通过截取电子地图进行制作2平面图
平面示意图
平面示意图应客观地反映现场的环境、状态及物体之间的关系。平面比例图
平面比例图应按比例准确地反映现场的环境、状态及物体之间的关系。命案现场应反映户体、主要痕迹物证所处的位置及相互关系。4.2.3平面展开图
平面展开图主要用于反映室内现场物体垂直面上的痕迹和物证情况，表现方法一般是室内向外展1
GA/T1509—2018
开，把立面、顶面与室内的平面图结合为一图。3立体图
立体图应客观反映中心现场的三维空间状态及痕迹物证等在三维空间所处的位置，使痕迹物证展现在图体当中。
4.4部面图
剖面图是人为设想把现场某一部分切开，将从表面难以看到的东西表现出来。现场图构成与格式

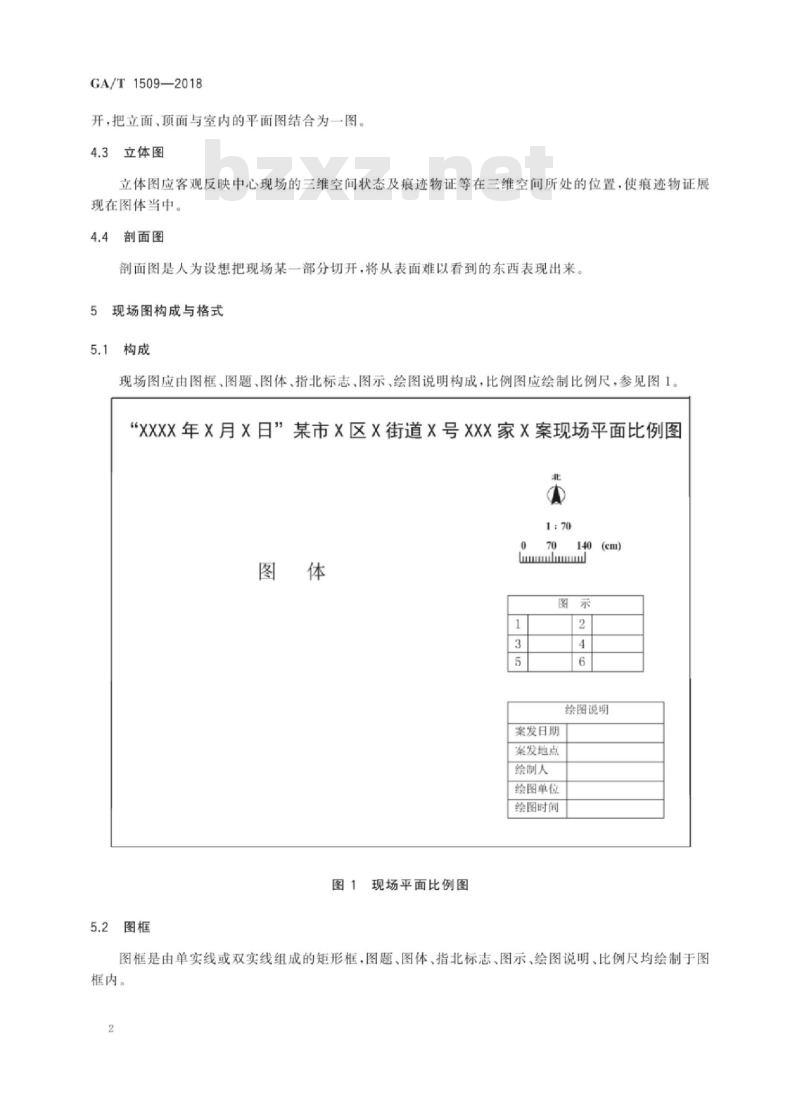

现场图应由图框、图题、图体、指北标志、图示、绘图说明构成，比例图应绘制比例尺，参见图1。“xXXX年X月x日”某市X区x街道x号XXX家X案现场平面比例图北
绘图说明
案发日期
案发地点
绘制人
绘图单位
绘图时间
5.2图框
现场平面比例图
图框是由单实线或双实线组成的矩形框，图题、图体、指北标志、图示、绘图说明、比例尺均绘制于图框内。
5.3图题
GA/T1509—2018
图题置于图框内上部居中，包括案件名称（案发日期或现场勘查日期十案发地点十被害人姓名十案件性质）和图的种类。案发日期应写明具体年月日并用双引号（“某年某月某日”）标注。如果被害人身份不确定，则被害人姓名为“未知名男”或“未知名女”；如果被害人性别不能确定，则被害人姓名为“未知名”。
5.4图体
图体置于图框内中部偏左，图题下方。5.5
5指北标志
现场图中以图标“
作为指北标志，指北标志置于图框内的右上部，应指向图体的上方，并用A
“北”或“N”进行标注。
5.6比例尺
比例尺置于比例图指北标志下部，比例尺下方居中注明测量工具。5.7图示
图示应位于图框内右中部，在示意图中位于指北标志下方，或位于图框内左下部，在比例图中位于比例尺的下方。图示应包括户体，痕迹物证及其他必要的说明。户体可用图形表示；痕迹物证用数字表示，同种类的痕迹用同一个数字表示。5.8绘图说明
绘图说明一般应位于图框内右下部，图示下方，也可根据图形的特点置于图体左下部空白处。绘图说明应包括案发日期、案发地点、绘制人、绘图单位、绘图时间。绘制人应本人签名或盖章。绘图完成应盖制图单位行政公章。
5.9其他事项
其他未注明事项按GB/T50001—2001执行。6操作步骤
6.1选定绘图的种类www.bzxz.net
般案件现场要求绘制方位图，平面示意图，需要的情况下可以绘制平面比例图，平面展开图，立体图、部面图，命案现场要求绘制方位图、平面比例图、立体图。6.2确定现场图的方位
6.2.1利用指北标志确定现场的方位，再将图纸方位与实际方位统6.2.2图纸方位要与地图方向统一，必要时可做适当调整，但应满足指北标志指向图纸的上方.可以左右偏斜，但不能超过45°，见图2。GA/T1509—2018
确定现场图的比例
左偏45°
右偏45
图2指北标志
6.3.1现场图比例尺的大小应根据现场情况，结合纸张的大小和反映物证的精细程度，确定比例。6.3.2
一张现场图只用一种比例尺。
比例尺的规格样式应为数字式与线段式相结合，见图3。6.3.3
1：70
(cm）
图3比例尺符号
6.4其他事项
其他未注明事项按GB/T12343.1-2008执行7
注意事项
7.1现场图可用手工绘制或用绘图软件制作，手工绘制现场图应用黑色碳素墨水进行描图。绘制现场图采用的颜色不应超过三种。
中心现场的位置用垂直向下的红色箭头“」”表示。7.2
7.3现场方位示意图可通过截取航拍等电子地图进行加工制作。7.4现场制图、现场照相、录像、现场勘验检查笔录应相互吻合。版权专有侵权必究
