【国家标准】 燃气用具连接内用橡胶复合软管

ICS 91.140
CCS P 45

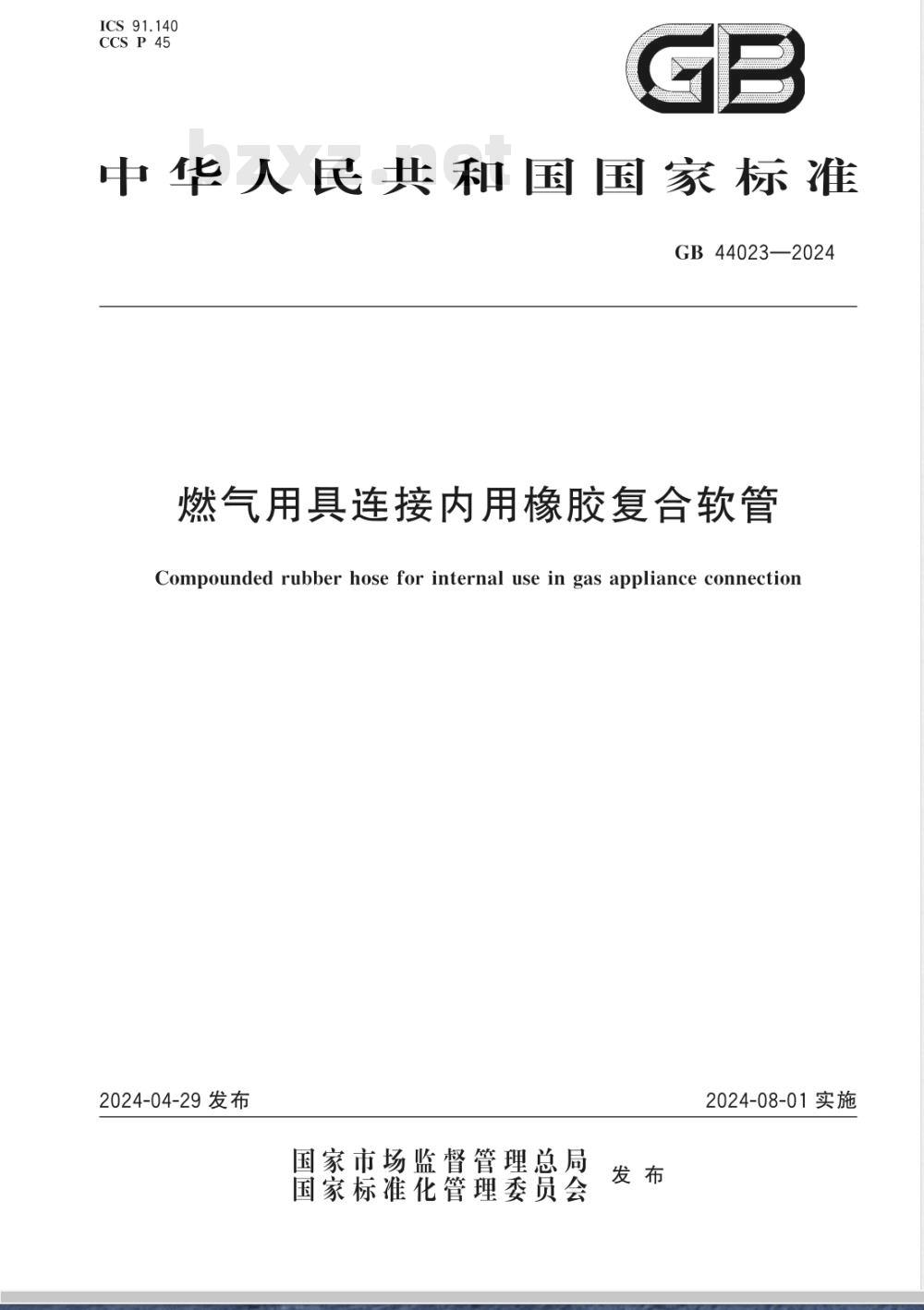

中华人民共和国国家标准　
GB44023—2024
燃气用具连接内用橡胶复合软管Compounded rubber hose for internal use in gas appliance connection2024-04-29发布
国家市场监督管理总局
国家标准化管理委员会
2024-08-01实施
规范性引用文件
术语和定义
分类、规格和型号
5外观、结构与尺寸
结构与尺寸
性能要求
试验方法
试验条件
试验仪器设备
试样制备
7.4性能试验
8检验规则
出厂检验
型式检验
9标志和使用说明书
使用说明书
包装、运输和贮存
包装·
参考文献
GB44023—2024

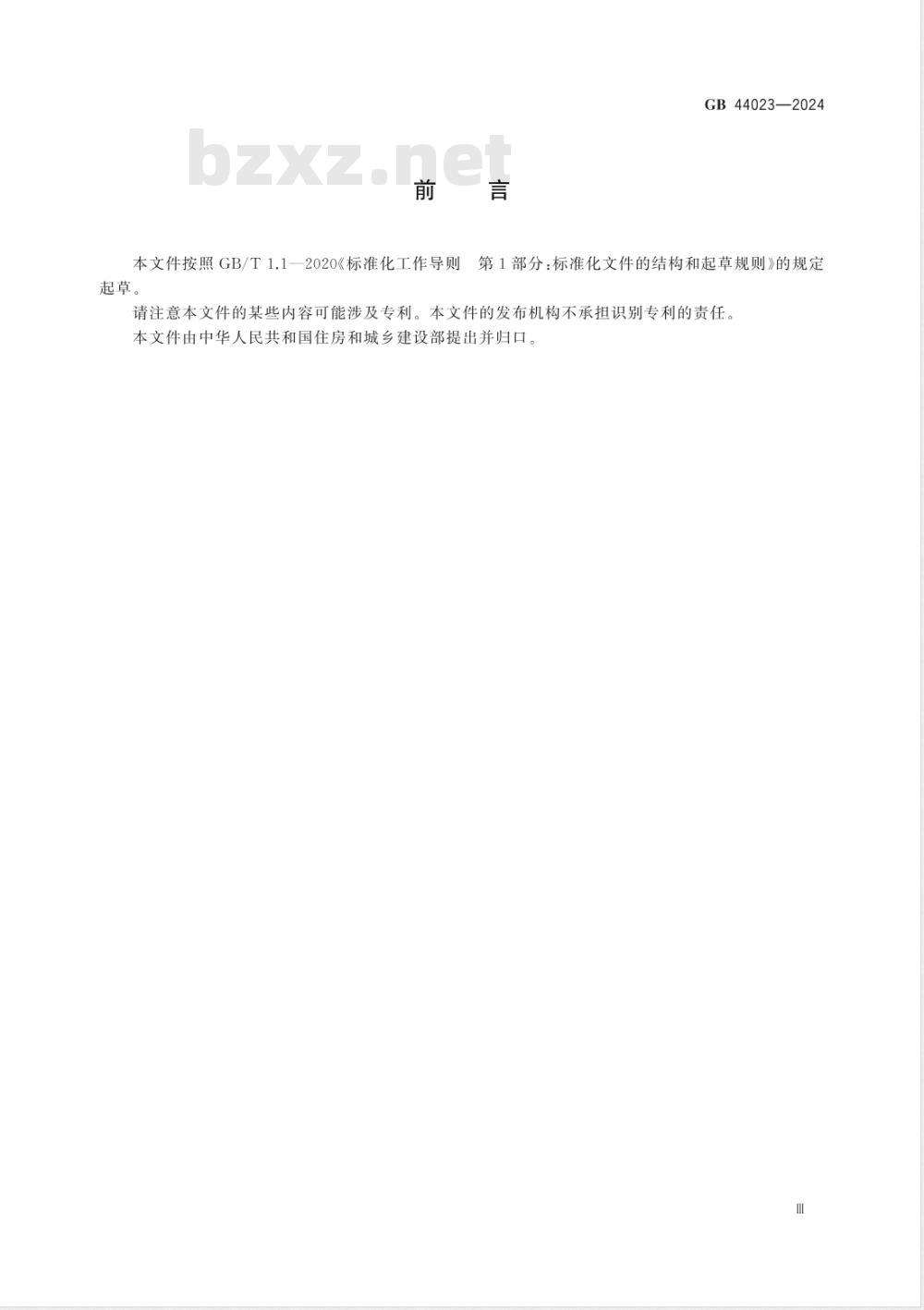

本文件按照GB/T1.1一2020《标准化工作导则起草。
GB44023—2024
第1部分：标准化文件的结构和起草规则》的规定请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国住房和城乡建设部提出并归口。1范围
燃气用具连接内用橡胶复合软管GB44023—2024
本文件规定了燃气用具连接内用橡胶复合软管的分类、规格和型号，外观、结构与尺寸，性能要求，试验方法，检验规则，标志和使用说明书，包装、运输和贮存。本文件适用于输送介质为城镇燃气、公称尺寸不大于DN15、最大工作压力0.01MPa、使用环境温度为一10℃～70℃的燃气用具连接用金属包覆软管的内层胶管。本文件不适用于输送介质含二甲醚的连接内用橡胶复合软管本文件规定的燃气用具连接内用橡胶复合软管不直接用于连接燃气用具2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191
GB/T528
GB/T531.1
GB/T1690
包装储运图示标志
硫化橡胶或热塑性橡胶拉伸应力应变性能的测定硫化橡胶或热塑性橡胶压人硬度试验方法第1部分：部氏硬度计法（邵部尔硬度）硫化橡胶或热塑性橡胶耐液体试验方法GB/T 2828.1
计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T3512
GB/T5563
硫化橡胶或热塑性橡胶热空气加速老化和耐热试验橡胶和塑料软管及软管组合件静液压试验方法GB/T5565.1
GB/T5565.2
橡胶和塑料软管及非增强软管柔性及挺性的测量第1部分：室温弯曲试验橡胶和塑料软管及非增强软管柔性及挺性的测量第2部分：低于室温弯曲试验GB/T9576
橡胶和塑料软管及软管组合件选择、贮存、使用和维护指南GB/T9577
GB/T10589
GB/T 11158
GB/T20028
GB/T24134
3术语和定义
橡胶和塑料软管及软管组合件标志、包装和运输规则低温试验箱技术条件
高温试验箱技术条件
硫化橡胶或热塑性橡胶应用阿累尼乌斯图推算寿命和最高使用温度橡胶和塑料软管静态条件下耐臭氧性能的评价下列术语和定义适用于本文件。3.1
compounded rubber hose for internal use in gas appliance connection燃气用具连接内用橡胶复合软管由橡胶共混或橡胶与塑料共混材料制作的燃气用具连接用金属包覆软管的内层胶管。注：简称“内胶管”。
GB 44023—2024
分类、规格和型号
内胶管按适用燃气类别分为天然气和液化石油气（TY）、人工煤气（R)内胶管。2规格
内胶管按公称尺寸分为DN10、DN15。4.3
内胶管型号按如下规则编制：
□-□-□
公称尺寸（DN）
燃气类别代号（天然气和液化石油气为TY、人工煤气为R）内胶管（RLX）
示例：用于公称尺寸为DN10的天然气和液化石油气金属包覆软管的内胶管型号表示为：RLX-TY-105外观、结构与尺寸
5.1外观
内胶管表面应光滑、清洁，不应有伤痕、色斑、裂纹5.2
结构与尺寸
5.2.1内胶管应为单层结构。
5.2.2内胶管壁厚不应小于2.0mm。5.2.3内胶管尺寸与公差应符合表1的规定。表１
内胶管尺寸与公差
单位为毫米
公称尺寸
性能要求
内胶管性能应符合表2的规定。
编织管内胶管内径及其公差
10.1±0.4
13.5±0.5
铠装管内胶管内径及其公差
13.0±0.5
耐燃气性能（质量变化率）/%
拉伸强度/MPa
拉断伸长率/%
硬度/ShoreA
热空气老化性能
［(70±1)℃,96hl
拉伸强度变化率/%
拉断伸长率变化率/%
耐压性
气密性
耐燃气透过性能
耐燃烧性
弯曲性能
低温弯曲
低温扭转
耐热性
耐拉伸性
耐臭氧老化
加速失效
试验方法
试验条件
实验室环境温度为（20士15）℃。7.2
试验仪器设备
性能要求
GB44023—2024
天然气和液化石油气≤20
人工煤气≤20
≥330
55 ~80
在200kPa的压力条件下，内胶管不应有破损、渗漏在100kPa的压力条件下，内胶管应无可见泄漏在60kPa压力条件下，公称尺寸DN10的内胶管燃气透过量不应大于5mL/h，公称尺寸DN15的内胶管燃气透过量不应大于7mL/h
持续燃烧时间不应超过5s
在弯曲半径为5倍公称尺寸的状态下，内胶管弯曲部分最小外径不应小于0.9倍直管状态平均外径在（一25土2)℃的温度条件下弯曲内胶管，弯曲半径为5倍内胶管公称尺寸，内胶管应无龟裂或破裂，且应符合本文件规定的气密性要求
在（一25士2)℃的温度条件下扭转内胶管，扭转幅度不小于90°，内胶管应无龟裂或破裂，且应符合本文件规定的气密性要求
在承受（100士2)℃的高温后，应符合本文件规定的气密性要求在承受600N拉力后，应符合本文件规定的气密性要求在臭氧体积分数为（50士5）×10-°、温度为（40土2）℃的臭氧箱中暴露96h，内胶管应无龟裂现象试验评估的25℃条件下使用时间不应低于8年试验仪器设备应符合表3规定或采用同等及以上准确度等级的试验仪器3
GB44023—2024
耐环境
检验项目
环境温度
相对湿度
气体压力
耐热性
低温性能
内胶管内径
内胶管壁厚
材料试片厚度
试样质量
拉伸强度、拉断伸长率、
耐拉伸性
注：“—”为不适用。
试样制备
表3试验仪器设备
试验仪器设备名称
玻璃温度计
数字温度计
低热情性温度计，如水银
温度计或热敏电阻温度计
湿度计
U型压力计
压力表
压力表
高温试验箱
低温试验箱
锥形规
游标卡尺
橡胶测厚仪
拉力试验机
邵氏A硬度计
规格或范围
0℃～50℃
30℃~120℃
0℃～100℃
0%～100%
0 kPa～10 kPa
0 kPa～600 kPa
0kPa~100kPa
25℃～120℃
-40℃～25℃
8mm~15mm
0mm~25mm
0mm~10mm
0g～100g
0N～2000N
oShoreA~
100 ShoreA
试样应从内胶管上截取，试样形状尺寸应符合相应试验的规定。准确度等级或
分度值
符合GB/T11158
符合GB/T10589
2级（土2%）
7.3.2试样应在成型后放置16h以上，并于试验前置于7.1规定的实验室温度3h以上。7.4
性能试验
7.4.1耐燃气性能试验
按GB/T1690规定的方法制备I型试样并进行浸泡试验。将预先测量出质量的3个试样放在温度为5℃～25℃的液体中浸泡72h，取出放在空气中24h后，分别测量3个试样的质量变化率，取中位数值为试验结果。对工作介质为天然气和液化石油气的试样，用正戊烷浸泡；对工作介质为人工煤气的试样，用液体B浸泡，液体B为70%（体积分数）三甲基戊烷（异辛烷）与30%（体积分数）甲苯混合液。4
7.4.2拉伸强度试验
GB44023—2024
按GB/T528规定的方法制备3型哑铃状试样并进行试验。实验室温度为（23士2)℃，相对湿度为(50±10）%。
7.4.3拉断伸长率试验
按GB/T528规定的方法制备3型哑铃状试样并进行试验。实验室温度和相对湿度应满足7.4.2的要求。
7.4.4硬度试验
按GB/T531.1规定的方法制备试样并进行试验，试验时邵氏A硬度计应采用支架方式保证试样平整。实验室温度和相对湿度应满足7.4.2的要求。7.4.5热空气老化性能试验
按GB/T528规定的方法制备3型哑铃状试样，并按GB/T3512中规定的方法进行试验。7.4.6耐压性试验
取长度不短于300mm的内胶管作为试样，按GB/T5563中规定的方法进行试验，试验压力为200kPa，保持1min，确认试验结果是否符合表2中序号6的规定。7.4.7气密性试验
取长度约1m的内胶管作为试样，将其一端与空气气源连接，另一端塞住成自由端，将试样全部浸人水中，向试样内通人100kPa的空气，保持1min，观察有无气泡逸出。7.4.8耐燃气透过性能试验
按下列步骤进行试验，试验装置如图1所示：a）
商业丙烷燃气钢瓶及配管放置在恒温水槽中，条件不具备时，放置在（35土0.5）℃的恒温室内：取长度药900mm的内胶管作为试样，一端用塞子密封，另一端与平底烧瓶的橡胶塞上的玻璃b）
管连接，在200kPa的空气压力条件下，检查试样与玻璃管连接部位及与塞子连接部位密封性，确保无泄漏；
将玻璃管和试样放人平底烧瓶内，塞好瓶口橡胶塞；c）
将吸气器装满质量分数为20%的食盐水，向水柱压力计注入丙烷燃气饱和蒸馏水；d）
将恒温水槽调节到（35士0.2）℃，2h后用真空泵经三向阀门抽出试样内的空气，然后向试样内e）
通人商业丙烷气体，通过压力计观察试样内的压力，试验期间保持在60kPa在试验开始后的22h关闭放散阀门，打开液体阀门，使吸气器内的食盐水流人量筒中，直至水f）
柱压力计两侧液面处于同一水平面；量筒所测得的食盐水的体积即为试样内透过的燃气体积，测定从第24h到第30h时间段内透g
过的燃气体积；下载标准就来标准下载网
根据第24h到第30h时间段内的燃气体积数据计算每小时透过试样的燃气体积为内胶管燃气透过量；
确认试验结果是否符合表2中序号8的规定。i）
