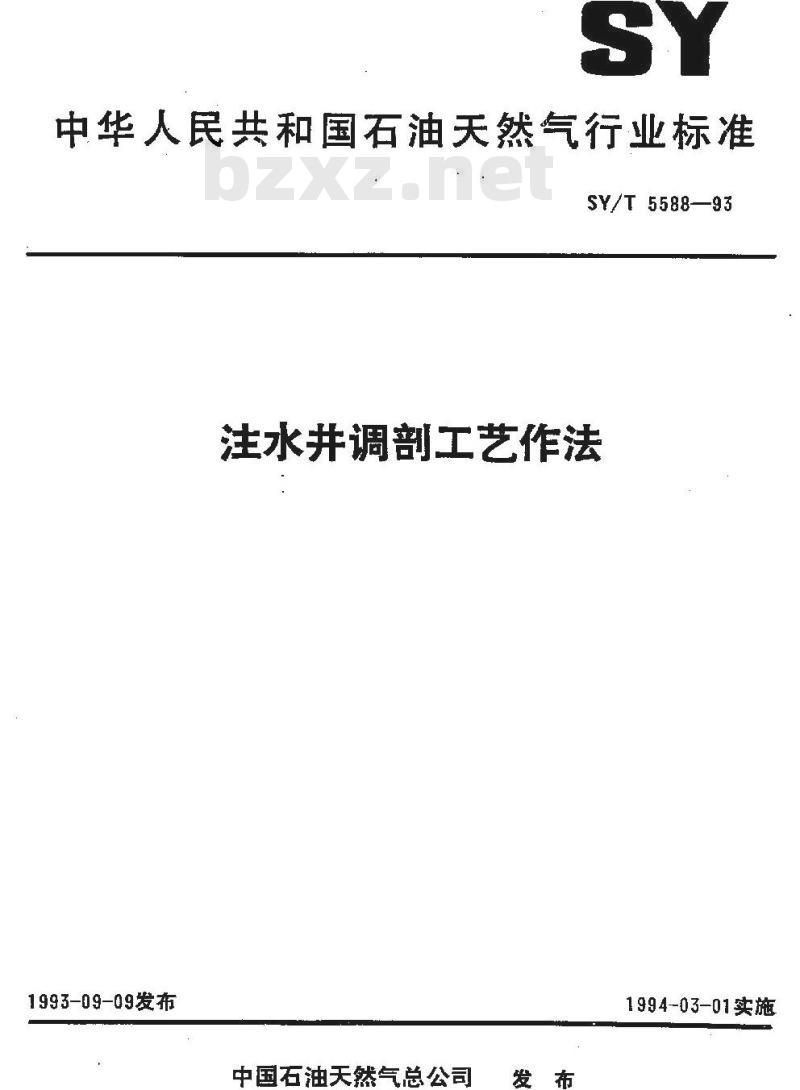

中华人民共和国石油天然气行业标准SY/T5588—93
注水井调部工艺作法
1993-09-09发布
中国石油天然气总公司
1994-03-01实施

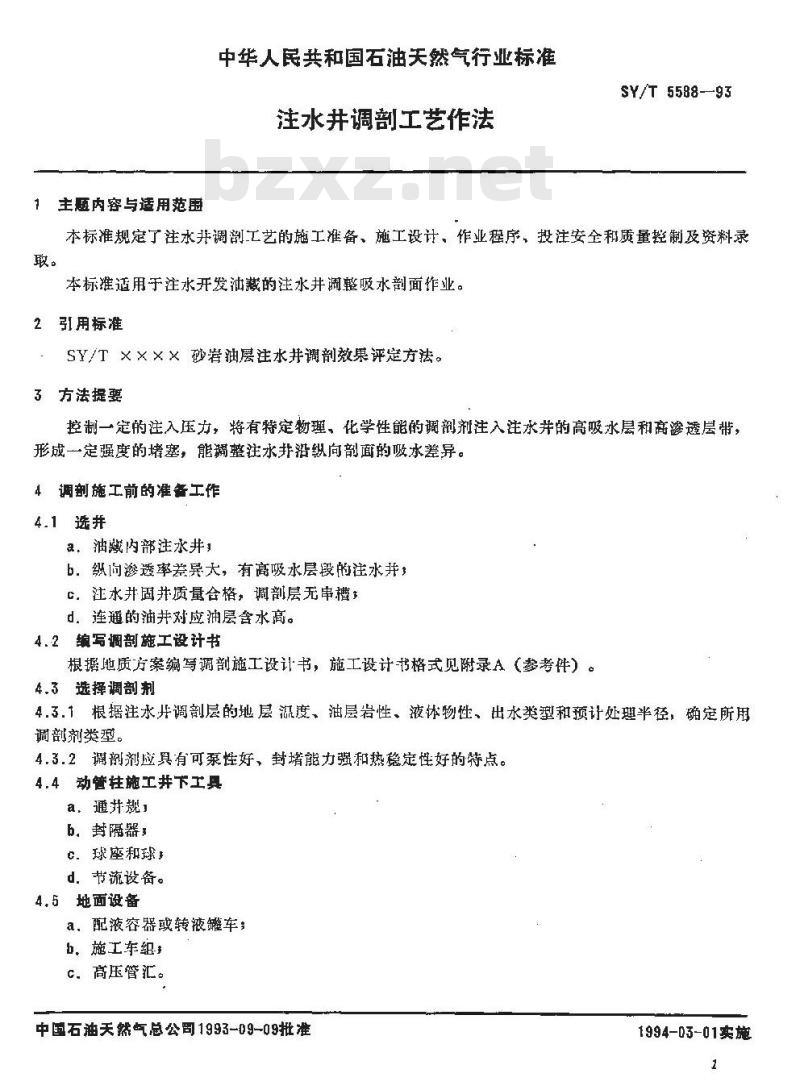

主题内容与适用范围
中华人民共和国石油天然气行业标准注水井调剖工艺作法
SY/T 5588--93
本标准规定了注水并调部工艺的施工准备、施工设计，作业程序，投注安全和质量控制及资料录取。
本标准适用于注水开发油藏的注水井调整吸水剖面作业。2引用标准
SY/T××××砂岩油层注水井调剖效果评楚方法。3方法提要
控制一定的注入压力，将有特定物理、化学性能的调剖剂注入注水并的高吸水层和商渗透层带，形成一定强度的堵塞，能類整注水扑沿纵向部面的吸水差异。4调刻施工前的准备工作
4.1选井
a，油藏内部注水井，
b．纵向渗透率差异大，有高吸水层段的注水并，C。注水井固井质量合格，调部层无串槽d连通的油井对应油层含水高。
4.2编写调剖施工设计书
根据质方案编写调剖施工设计书，施工设计书格式见附录A（参考件）。4.3选择调剂
4.3.1根据注水并调剖层的地层温度、油层岩性、液体物性、出水类型和预计处理半径，确定所用调部剂类型。
4.3.2谢剖剂应具有可泵性好、封堵能力强和热稳定性好的特点。4.4动管柱施工井下工具
a，通并魏，
b.封隔器：
C.球座和球免费标准bzxz.net
d.节流设备。
4.5地面设备
a。配液容器或转液縫车；
b。施工车组多
c．高压管汇。
中国石油天然气总公司1993-09-09批准1994-03-01实施

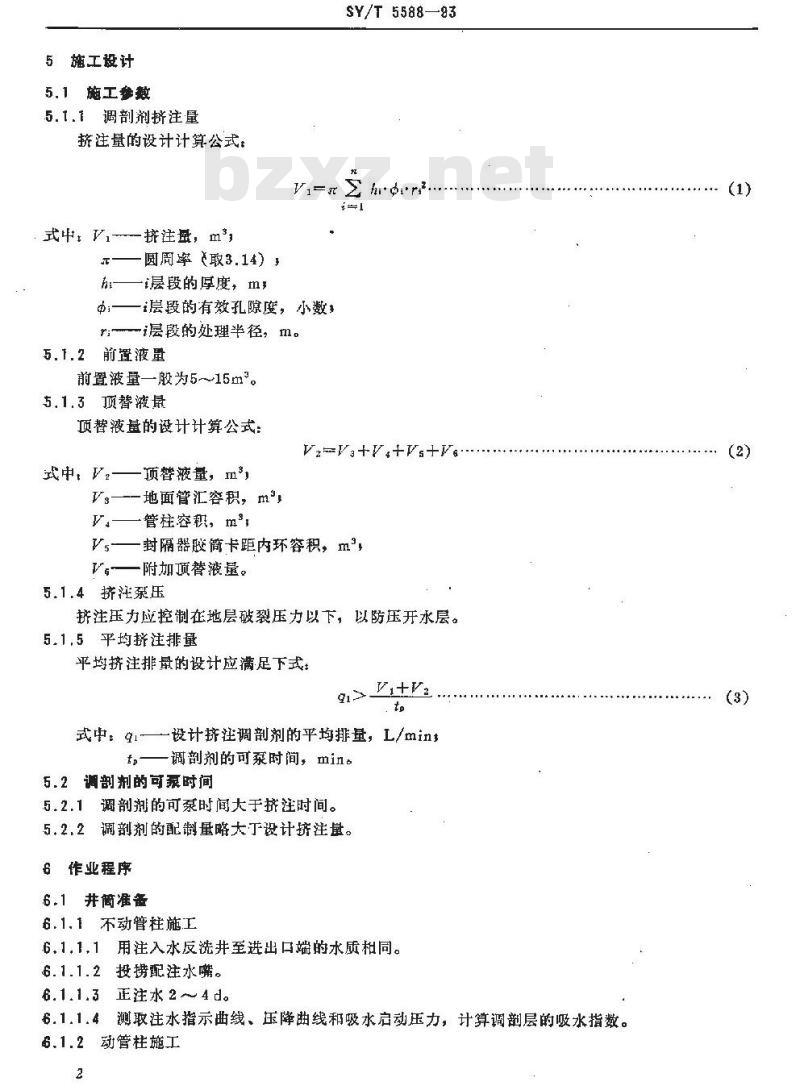

5 施工设计
5.1施工参数
5.1.1调剖剂挤注量
挤注量的设计计算公式。
式中，Vi--挤注量，m*,
圆周率（取3.14）
h;——i层段的厚度，ms
中—层段的有效孔隙度，小数，r:层段的处理半径，m。
5.1.2前置液量
前置液量一股为5~～15m。
5.1.3顶替液量
项替液基的设计计算公式：
SY/T 5588—93
V-V+V++Vs+V
中，V—项替量，m\,
Vs—--地面管汇容积，m\,
V管柱容积，m\;
Vs一封隔器胶筒简卡距内环容积，m\，V附加项替液量。
5.1.4挤注泵压
挤注压力应控制在地层破裂压力以下，以防压开水层。5.1.5平均挤注排量
平均挤注排量的设计应满足下式Vi+V
式中：91——设计挤注调剖剂的平均排量，L/mint——调剖剂的可泵时间，min。5.2 调剖剂的可录时间
5.2.1调剖剂的可泵时间大于挤注时间。5.2.2调剖剂的配制量略大丁设计注量。6作业程序
6.1井筒准备
6.1.1不动管柱施工
6.1.1,1用注入水反洗井至进出口端的水质租同。6.1.1.2投捞配注水嘴。
6.1.1.3 正注水 2~ 4 d
6.1.1.4测取注水指示曲线、压降曲线和吸水启动压力，计算调韵层的吸水指数。6.1.2动管柱施工
起出注水管柱。

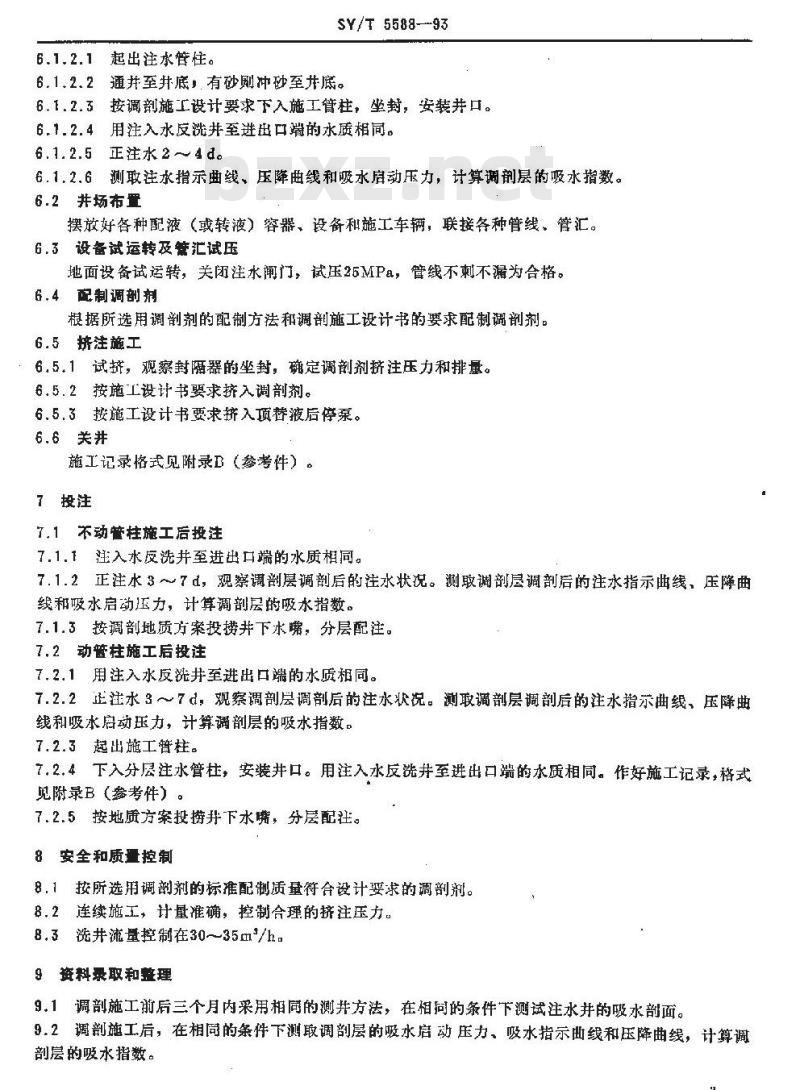

SY/T 5588--93
通并至井底，有砂刚冲砂至井底。6.1.2.2
按调部施工设计要求下入施工營柱，坐封，安装并口。6.1.2.33
6.1.2.4用注入水反洗并至进出口端的水质相同。6.1.2.5
正注水2 ～ 4d。
测取注水指示曲线、压降曲线和吸水府动压力，计算调层的吸水指数。6.1.2.6
6.2井场布置
摆放好各种配液（或转液）容器、设备和施工车辆，联接各种管线、管汇。6.3设备试运转及管汇试压
地面设备试运转，关闭注水阑门，试压25MPa，管线不刺不漏为台格。6.4配制调剖剂
根据所选用调削剂的配制方法和调施工设计书的要求配制调削剂。6.5挤注施工
6.5.1试挤，观察封隔器的坐封，确定调剖剂挤注压力和排量。6.5.2按施工设计书要求挤入调削剂。6.5.3按施工设计书要求挤入项替液后停泵。6.6 关并
施工记录格式见附录B（参考件）。7投注
7.1不动管柱施工后投注
7.1.1逛入水反洗井至进出口端的水质相同。7.1.2正注水3～7d，观察调剖层调剖后的注水状况。测取调剖层调剖后的注水指示曲线，压降曲线和吸水启动压力，计算调剖层的吸水指数。7.1.3按调剖地质方案投捞井下水嘴，分层配注。7.2动管柱施工后投注
7.2.1用注入水反洗井至进出口端的水质和同。7.2.2正注水3～7d，观察调剖层调剖后的注水状况。测取调剖层调后的注水指示曲綫、压降曲线利吸水启动玉力，计算调韵层的吸水指数。7.2.3起出施工臂柱。
7.2.4下入分层注水管柱，安装并口。用注入水反洗井至进出口端的水质相同。作好施工记录，格式见附录B（参考件）。
7.2.5按地质方案投捞井下水嘴，分层配注。8安全和质量控制
8.1按所选用调部剂的标准配制质量符合设计要求的调剖剂。8.2连续施工，计量准确，控制合理的挤注压力。8.3洗井流量控制在30~~35m/h
9 资料录取和整理
9.1调剖施工前后三个月内采用相同的测并方法，在相同的条件下测试注水并的吸水部面。9.2调剖施工后，在相同的条件下测取调剖层的吸水启动压力、吸水指示曲线和压降曲线，计算调剖层的吸水指数。
SY/T 5588—93

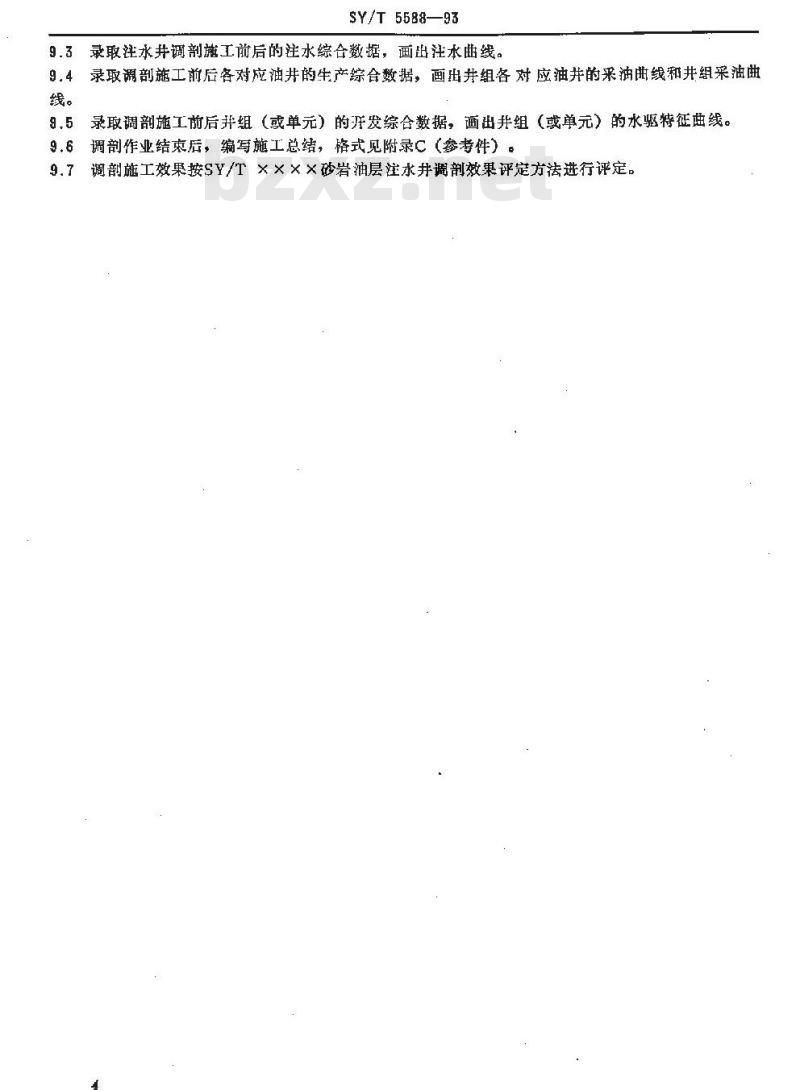

录取注水井调剖施工前后的注水综合数据，画出注水曲线。录取调部施工前后各对应油的生产综合数据，画出并组各对应油并的采油曲和井组采油曲9.4
录取调施工前后并组（或单元）的开发综合数据，画出并组（或单元）的水驱特征曲线。9.5
调剖作业结束后，编写施工总结，格式见附录C（参考件）。9.6
调部施工效果按SY/T××××砂岩油层注水井调效果评定方法进行评定。9,7
SY/T5588—93
附录A
注水并调工艺作法调施工设计书格式(参考件)
调剖施工设计书推荐尺寸1/16开本A1
A2调制施工设计书封面格式及内容如下：油田
注水井调部施工设计方案
一、调剖层号及并段
2.井段(m)
施工目的
三，施工方式
四、燕本数据
1．并眼数据
完钻日期
投注日期
完深度
人工井底
套管下深
水泥返高
造斜深度
2.射孔数据
及层号
SY/T5588—93
油补距
森管型号
套管最小内径
鼠井质量
油层数据
层位及
4．日前井下管柱
下并日期
深度，
直径，mm
深度，扭
油层段套管接箍深度
目前注水情说
注水井段
sY/T 5588—93
藻度，
洗并凡尔
深度，
前温度
深度，
油层破
裂压力
尾管深度
日注水量
五、调层及其数据
六、测试数据
1，分层水量测试数据
2.吸水面测试数据
SY/T 5588--93
有效厚
永嘴直径
岩石矿
物或分
注水压力
口注水量
水哥，%
平均孔隙喉
遵半径，μm
口注水量
每米相对
吸水量，
3.对应油并产液剖面测试数据
七、调剖剂配方设计
材料名称
浓度，%
八、施工准备
液，㎡
SY/T5588—93
测试日期
每米日
1.前置液、调剖剂、顶替液用料准备负责施工单位：
前置液
预替液
2．并下工具及并场流程推备
负资施工单位：
油。m
分层含水
率，%
材料名
测试方法
全并凡
产液，m2
量，kg
全并口
产油,m2
全井含水
率，%
3.施工设备准备
负责施工单位：
九、挤注参数设计
十、施工步骤
1．井眼
2调剖拼注施上
注人流体
SY/T 5588—93
注入压力
注入排量
注入时间
注人量
十一、工要求
十二、安全注意事项
SY/T 5588—93
