【YD通讯标准】 2GHz TD-SCDMA/WCDMA 数字蜂窝移动通信网支持国际移动设备标识(IMEI)校验的网络设备测试方法

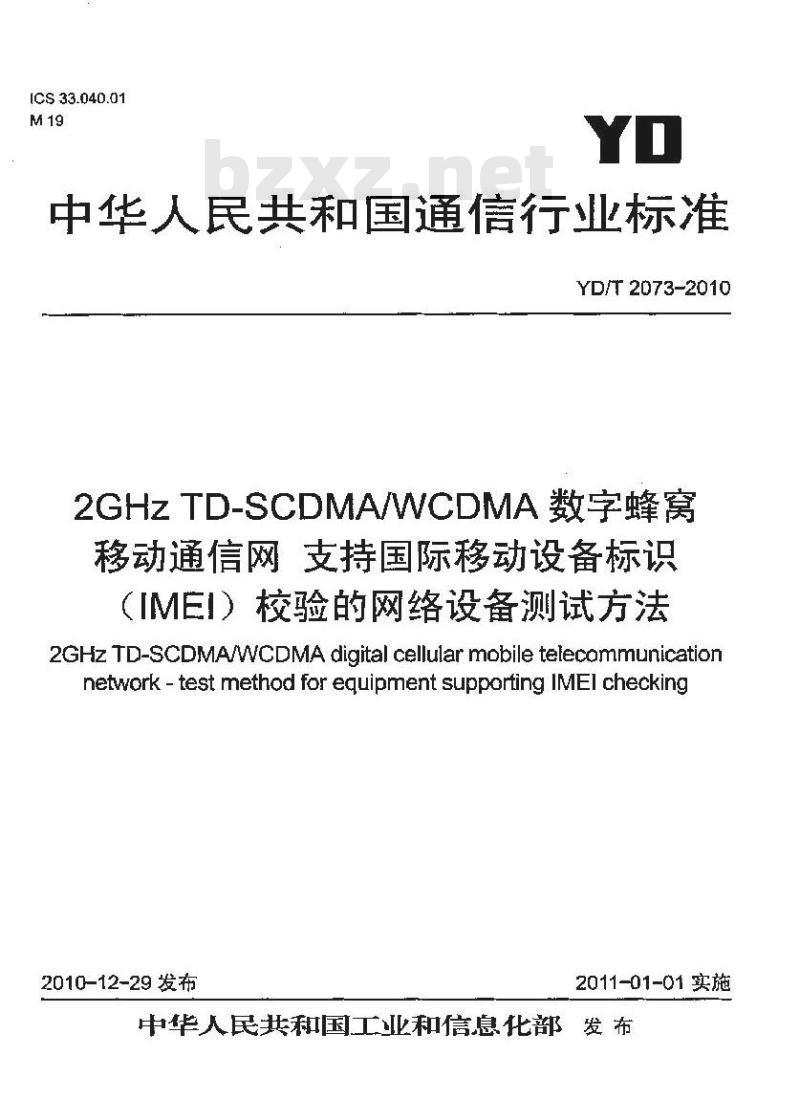

ICS 33.040.01
中华人民共和国通信行业标准
YD/T 2073-2010
2GHzTD-SCDMAWCDMA数字蜂窝
移动通信网支持国际移动设备标识（IME）校验的网络设备测试方法2GHz TD-SCDMA/WCDMA digital cellular mobile telecammunicationnetwork - test method for equipment supporting IMEl checking2010-12-29 发布
2011-01-01 实施
中华人民共和国工业和信息化部发布前

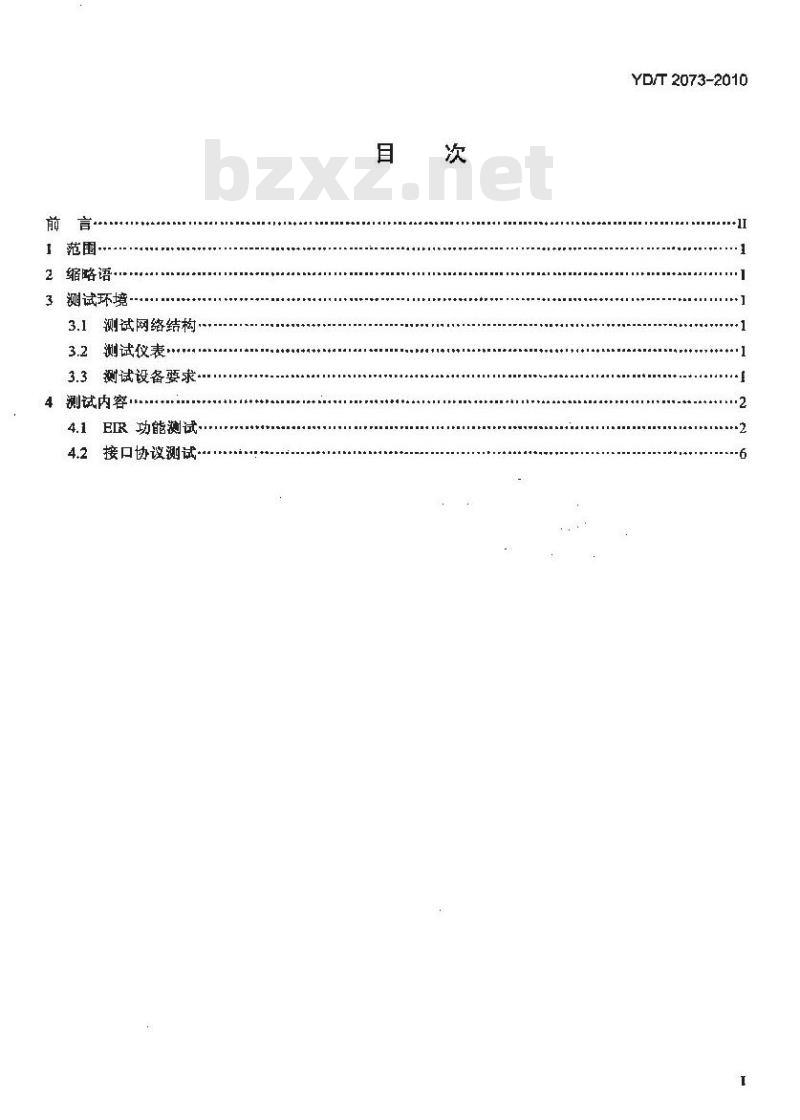

1范围
2缩略语·
3测试环境
测试网络结构·
测试仪表·
3.3测试设备要求
4测试内容…
EIR 功能测试
接口协议测试
TYKAONYKAC
YD/T 2073-2010
YD/T2073-2010

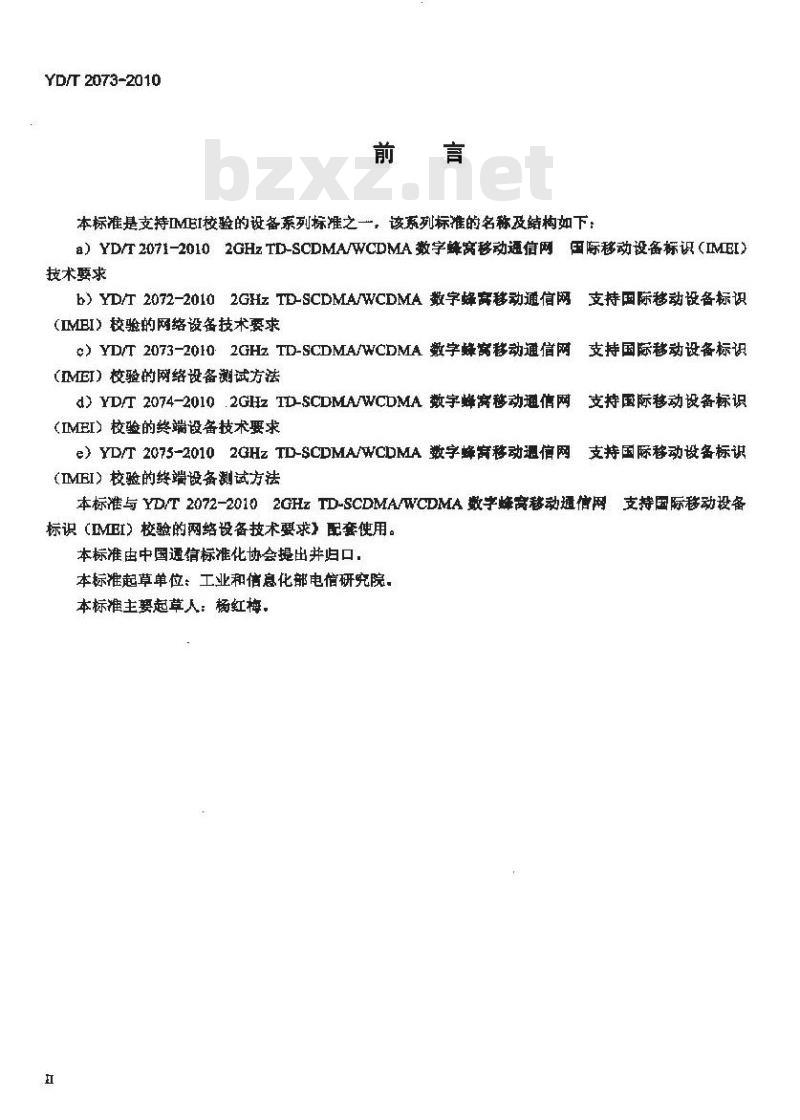

本标准是支持I正I校验的设备系列标准之一，该系列标准的名称及结构如下：a）YD/T2071-20102GHzTD-SCDMA/WCDMA数字蜂窝移动通信网国际移动设备标识（IMEI）技术要求
b）YD/T 2072-20102GHzTD-SCDMA/WCDMA数字蜂高移动通信网支持国际移动设备标识(IMEI）较验的网络设备技术要求）YD/T 2073-20102GHzTD-SCDMA/WCDMA数学蜂窝移动通信网支持国际移动设备标识（IMEI）校验的网络设备测试方法d）YD/T2074-20102GHzTD-SCDMA/WCDMA数宇蜂窝移动通信网支持国际移动设备标识（IMEI）校验的终端设备技术要求e）YD/T 2073-2010 2GHz TD-SCDMA/WCDMA 数字蜂宽移动通信网支持国际移动设备标识
（IMEI）校验的终端设备测试方法本标准与 YD/T 2072-2010 2GHz TD-SCDMA/WCDMA 数字蜂离移动通信网支持国际移动投备标识（IMEI）校验的网络设备技术要求》配套使用。本标准由中国通信标准化协会提出并归口，本标准起草单位：工业和信息化部电信研究院，本标准主要起草人：杨红梅.

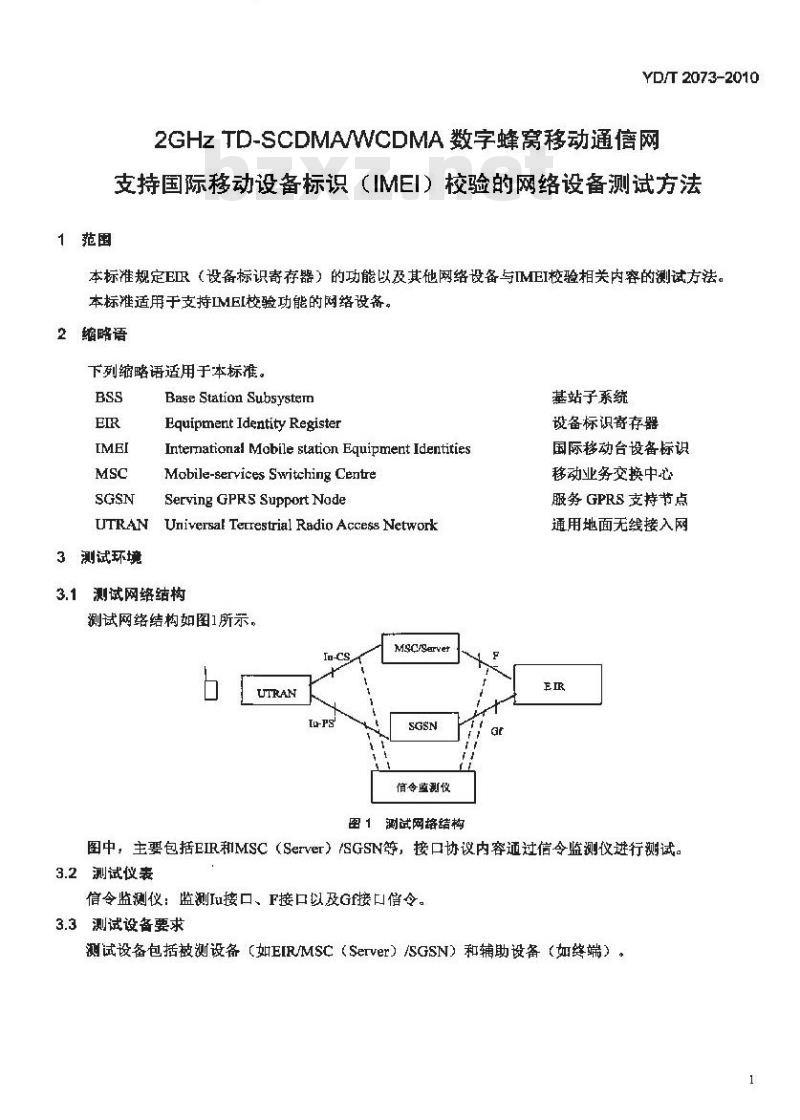

1范围
YD/T 2073-2010
2GHz TD-SCDMAWCDMA数字蜂窝移动通信网支持国际移动设备标识（IMEI）校验的网络设备测试方法本标准规定EIR（设备标识寄存荐骼）的功能以及其他网络设备与IMEI校验相关内容的测试方法本标准适用于支持IMEI校验功能的网络设务。2缩略语
下列缩略语适用于本标准。
Base Station Subsystem
Equipment Identity Register
International Mobile station Equipment IdentitiesMobile-services Switching CentreServing GPRS SupportNode
UTRAN Universal TeLrestrial RadioAccess Network3测试环境
3.1测试网络结构
测试网络结构期图1所示，
MSCrServe
值令监测仪
图1测试网络结构
基站子系统
设备标识寄存器
国际移动台设备标识
移动业务交换中心
服务GPRS支持节点
通用地面无线接入网
图中，主要包括EIR和MSC（Server）SGSN等，接口协议内容通过信令监测仪进行测试。3.2测试仪表
信令监测仪：监测Iu接口、F接口以及Gf接口信令。3.3测试设备要求
测试设备包括被测设备（如EIR/MSC（Server）/SGSN）和辅助设备（如终端）。1
TTYKAONYKAa
YD/T2073-2010

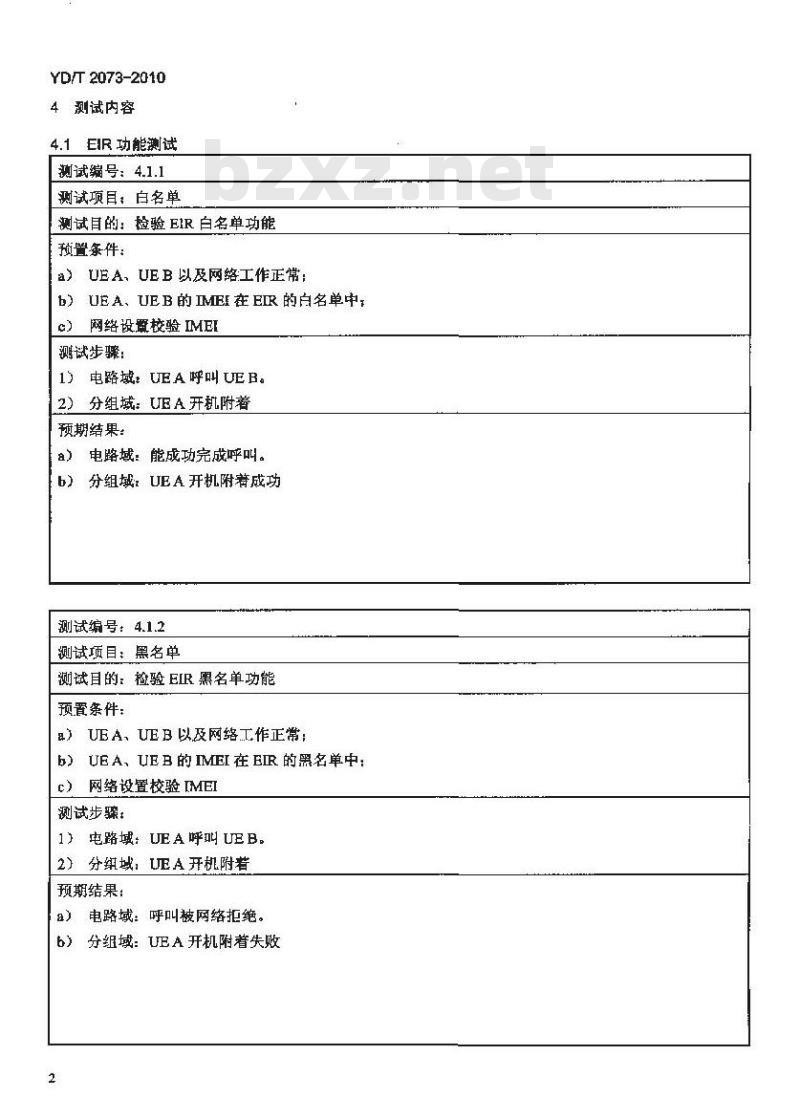

4测试内容
4.1EIR 功能测试
测试编号：4.1.1
测试项目，白名单
测试目的：检验EIR白名单功能
预置条件：
a）UEA，UEB 以及网络工作正常：UEA、UEB的IMEI在EIR的白名单中，b)
c）网络设置校验 IMEI
试步骤：
1）电路域，UEA呼叫UEB。
2）分组域：UEA开机附着
预期结果：
a）电路域：能成功完成呼叫。
b）分组域UEA开机附着成功
测试编号：4.1.2
测试项目：黑名单
测试目的：检验 EIR 黑名单功能预置条件：
）UEA，UE B 以及网络工作正常：UE A，UE B 的 IMEI 在 EIR 的黑名单中b)
c）网络设置校验[MEI
测试步骤：
1）电路域：UEA呼叫 UEB。
2）分组域，UEA开机附着
预期结果：
a）电路域：呼叫被网络拒绝。
6）分组域：UEA开机附着失败
测试编号：4.1.3
谢试项目：灰名单
测试目的：检验 EIR 灭名单功能预置条件：
a）UE 以及网络工作正常：
b）UE A 的 IMEI 在 EIR 的灰名单中：e）网络设置校验 IMEI
测试步骤：
1）电路域：UEA 呼叫 UE B。
2）分组域：UEA开机附着
预期结果：
a）电路域：呼叫成功，并能被网络记录。b）分组域：UEA开机附着成功，并能被网络记录测试编号：4.1.4
测试项目：未知
测试目的：检验EIR对未知设备的校验功能预置条件：
a）UEA、UEB以及网络工作正常；b）UEA、UEB的UMEI不在EIR的白、黑、灰名单中；c
网络设置校验IMEI。
YD/T 2073-2010
d）MSC/SGSN依次配置为“允许未知设备使用业务”和*不允许未知设备使用业务\测试步骤：
1）电路域：UEA呼叫UEB。
2）分组域：UEA开机附者
预期结果：
电路域：呼叫是否成功与MSC配置一致。b）分纽域：呼叫是否成功与SGSN配置一致TTYKAONYKAa
YD/T2073-2010
测试编号：4.1.5
测试项目：更新设备标识及设备获态标志测试目的：检验EIR的更新设备标识及设备状态标志功能预置条件：
a）UE以及网络工作正常：
b）UE 的 IMEI 在 EIR 的白名单中心）网络设置校验 IMEI
测试步躲：
EIR在白名单中锁定前述UE的 IMEI预期结果：
UE加入EIR的黑名单中，设备状态标志发生更新测试编号：4.1.6
测试项目：黑名单的管理
测试目的：捡验EIR的黑名单管理功能预置条件：
a）UE以及网络工作正常
b）EIR 中有照名单列表
测试步骤：
管理员增加，修改，删除EIR黑名单中的内容预期结果：
管理员可以成功增加、修改、删除ER 黑名单中的内容测试编号：4.1.7
测试项目：白名单的管理
测试目的：检验EIR的白名单管理功能预置条件：
a）UE以及网络工作正带：
b）EIR 中有白名单列表
测试步骤：
管理员增如、修改、删除 EIR 白名单中的内容预期结果：
管理员可以成功增加，惨改，删除EIR惠名单中的内容测试编号：4.1.8
测试项目：灰名单的臂理
测试目的：检验ER的灰名单管理功能预暨条件：
）UE以及网络工作正常；
b）EIR中有灰名单列表
测试步骤：
管理员增加、修改、删除ER轰名单中的内容预期结巢：
管理员可以成功增加，修改，删除ER名单中的内容TTYKAONYKAca
YD/T2073-2010
YD/T 2073-2010
4.2接口协设测试
测试编号，4.2.1
测试项目：CS域，捡验 IMEI 成功测试分项目：标识请求
测试召的，检验F接口规程
预置条件：
a）UE的无线系统允许它同MSC连接的RAN进行通信。b）EIR和VLR中有UE的信息。
）网络设备中设置需要执行IMEI检验。d）UE 的 IMEI在 EIR 的白名单中测试步骤：
UE 开机
消息流程：
预期结果：
a）消息流程如图2所示。
BSS/UTRAN
1. Ideahity Request
1, IdentityResponsc
MSc (SaYa)
2..CUEckMEL
2, Check IMEI Ack
图2消息流程
b)）Identity Request 消息中\Identity Type” 为 IMEI测试编号：4.2.2
测试项耳：CS 域，检验IMEI 成功测试分项目：鉴权和加密请求
测试目的：检验F接口规程
预置条件：
a）UE的无线系统充许它同MSC连接的RAN进行通信。b）EIR和VLR中有UE的数据
c）网络设备中设置需娶执行IMEI检验。d）UE 的 IMEI 在 BIR 的白名单中测试步骤：
UE开机
消息流程：
BSSUTRAN
MSC(Server）
Authentlcartinmmd clphering recuel.Autheatication andcipharing rcapx2. Cbeck IMEI
2CheckIMEIAck
图3消息流程
预期结果；wwW.bzxz.Net
a）消息流程如图3所示。
b)Authentication and ciphering request 消息中包含参数 \ IMEISV request\c）Authenticationodcipheringresponset消息中包含参数“IMEISyTYKAONYKAca
YD/T2073-2010
YD/T2073-2010
测试编号：4.2.3
测试项：CS域，检验IMEI失败
测试分项目：IMEI在黑名单
测试目的：检验F接口规程
预置条件：
a）UE的无线系统允许它同MSC连接的RAN进行通信。6）EIR和VLR中有UE的数据，IMEI在累名单中。c）网络设备中设置需要执行IMEI检验测试步骤：
UEF机
消息流程：
MSC(Server）
Check IMEr
Retuu Error

图 4 消患流程
预期结果：
CheckIMEI消息响应中返凹差错“blacklisted\，表明EIR识别出IMEI在黑名单中测试编号：4.2.4
测试项目：CS域，检验IMEI失败谢试分项目：MEI未知
测试目的：检验F接口规程
预置条件：
a）UE的无线系统充许它向MSC连接的RAN进行通信。b）EIR和VLR中有UE的数据，IMEI没有在EIR的任何名单中。c）网络设备中设置需要执行IMEI检验测试步骤：
UE开机
消息流程：
MSC (SerYr）
Check IMEF
ReumBtor
tunknownEquipnent)
图 5 消患流程
预期结果：
CheckIMEI消息响应中返回差错“unkniownEquipment”TTYKAONYKAa
YDT 2073-2010
