【YD通讯标准】 2GHz TD-SCDMA/WCDMA 数字蜂窝移动通信网支持国际移动设备标识(IMEI)校验的终端设备测试方法

ICs33.060.99

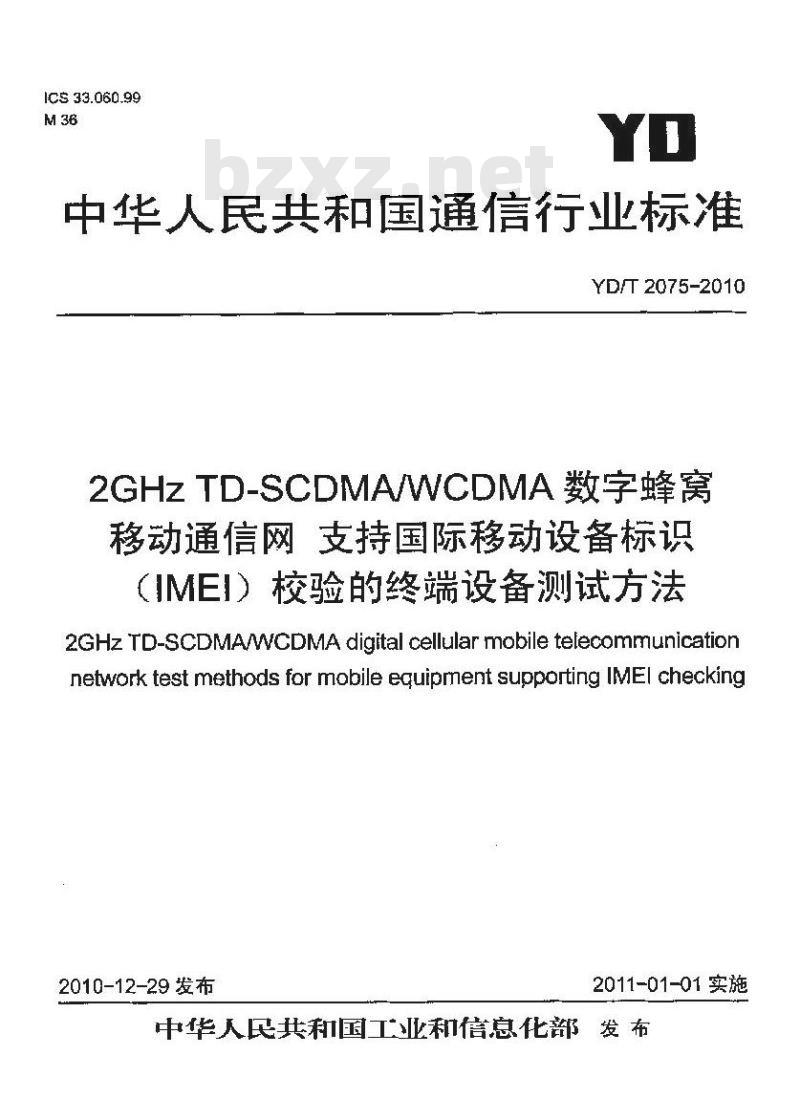

中华人民共和国通信行业标准
YD/T 2075-2010
2GHzTD-SCDMAWCDMA数字蜂窝
移动通信网支持国际移动设备标识（IMEI）校验的终端设备测试方法2GHz TD-SCDMAWCDMA digital cellular mobile telecommunicationnetwork test methods for mobile eguiprnent supporting IMEl checking2010-12-29发布
2011-01-01 实施

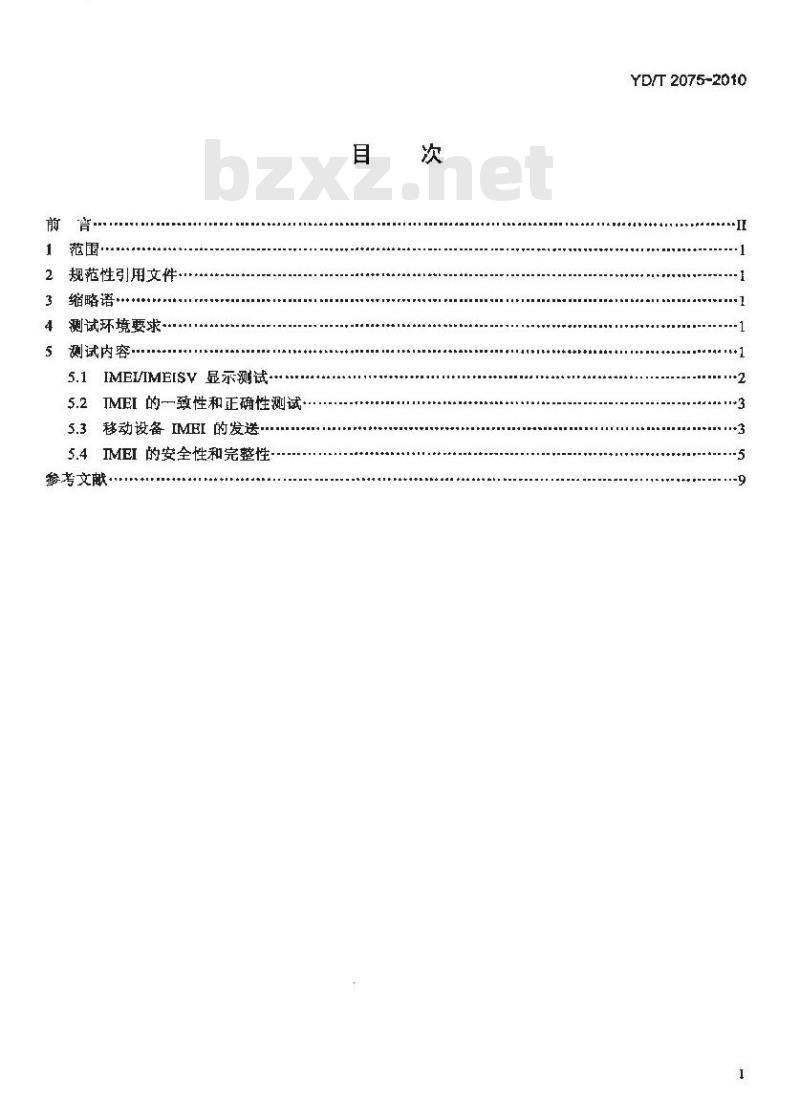

中华人民共和国工亚和信息化部发 布前
规范性引用文件.
缩略语
测试环境要求·
测试内容·
5.1IME/IMEISV显示测试·
5.2 TMEI 的一致性和正确性测试-5.3移动设备IMEI的发送
5.4IMEI的安全性和完整性
象考文献
YKAONYKAC
YD/T2075-2010
YD/T2075-2010

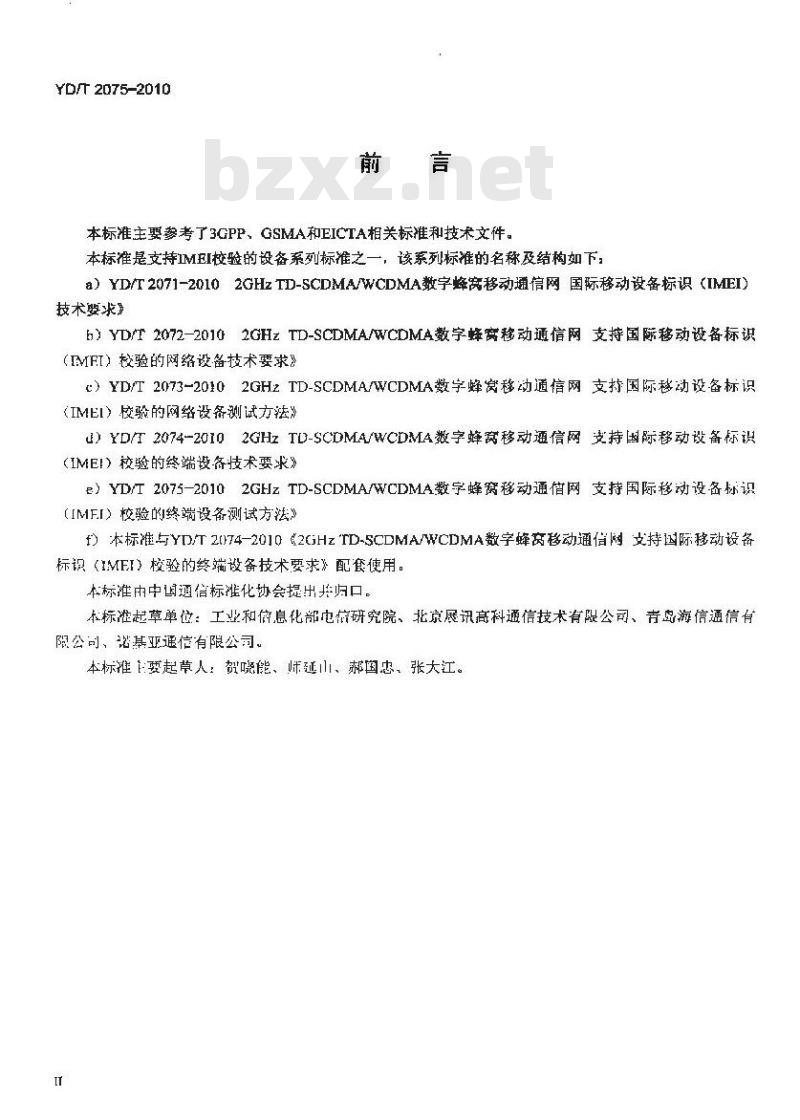

本标准主要参考了3GPP、GSMA和EICTA相关标准和技术文件。本标准是支持IMEI校验的设备系列标准之一，该系列标准的名称及结构如下，a）YD/T2071-20102GHzTD-SCDMA/WCDMA数字蜂宽移动通信网国际移动设备标识（IMEI）技术求
6）YD/T 2072-20102GHz TD-SCDMA/WCDMA数字蜂窝移动通信网 支持国际移动设备标识（IMFI）校验的网络设备技术要求》c）YD/T2073-20102GHzTD-SCDMA/WCDMA数享蜂窝移动通信网支持国际移动设备标识（IMEI）校验的网络设备测试方法》）YD/T2074-20102GHzTD-SCDMA/WCDMA数字蜂窝移动通信网支持国际移动设备标识（IMEI）校验的终端设备技术要求》e）YD/T2075-20102GHzTD-SCDMA/WCDMA数宇蜂窝移动通借网支持国际移动设备标识（IMFI）校验的终端设备测试方法》f）本标准与YD/T20T4-2010&2GHzTD-SCDMA/WCDMA数字蜂窝移动通信网支持国际移动设备标识（IMEI）校验的终端设备技术要求》配套使用。本标准中中国通信标准化协会提出共归口。本标准起草单位：工业和信息化部电研究院、批京展讯高科通信技术有限公司、青岛海信通信有限公司、，潜基亚通信有限公司本标雅要起草人！贺唬能、叶延川、郝国忠，张大江。1范围
YD/T 2075-2010

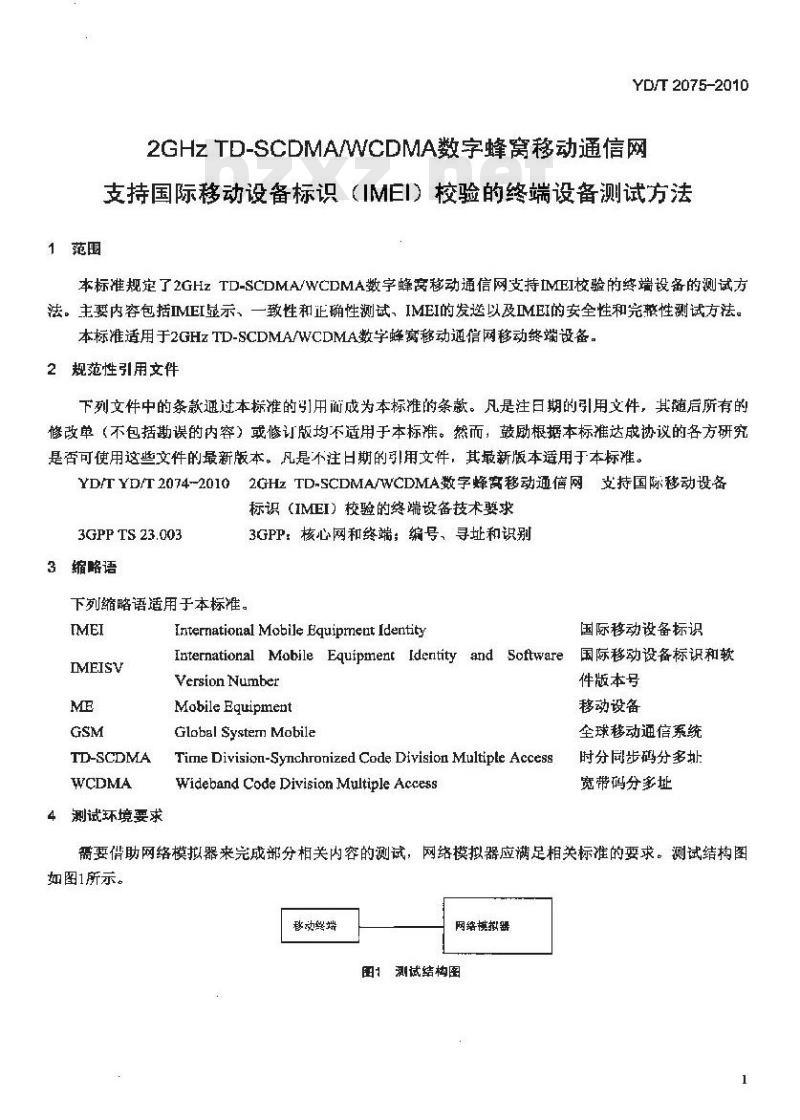

2GHzTD-SCDMAWCDMA数字蜂窝移动通信网支持国际移动设备标识（IMEI）校验的终端设备测试方法本标准规定了2GHzTD-SCDMA/WCDMA数字蜂窝移动通信网支持IMEI校验的终端设备的测试方法。主要内容包括IMEI显示、一致性和正确性测试、IMEI的发送以及IMEI的安全性和完整性测试方法。本标准适用于2GHzTD-SCDMA/WCDMA数字蜂窝移动通信网移动终端设备。2规范性引用文件
下列文件中的条款通过本标准的引用面成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标谁。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标谁。YDTYD/T2074-20102GHzTD-SCDMA/WCDMA数字蜂离移动通信网支持国际移动设备标识（IMEI）校验的终端设备技术要求3GPP TS 23.003
3缩略语
3GPP：核心网和终端；编号、导址和识别下列缩略语适用于本标准。
IMEISV
TD-SCDMA
4测试环境要求
International Mobile Equiprnent Identity国际移动设备标识
International Mobile Equipment Identityand Software国际移动设备标识和软Version Number
Mobile Equipment
Global System Mobile
Time Division-Synchronized Code Division Multiple AccessWideband Code Division Multiple Access件版本号
移动设备
全球移动通信系统
时分同步码分多址
宽带码分多址
需要借助网络模拟器来完成部分相关内容的测试，网络模拟器应满足相关标准的要求。测试结构图如图1所示。
秘动终媒
网铬模拟器
图1测试结构图
TYKAONYKAa
YD/T 2075-2010

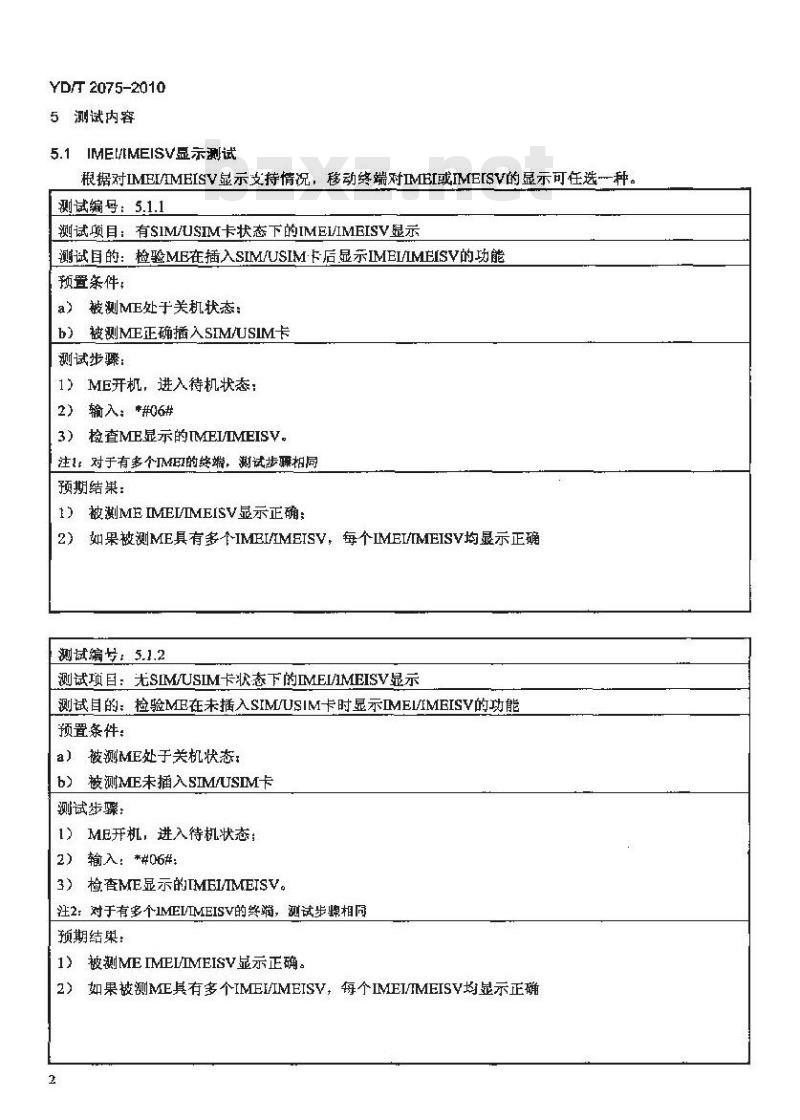

5测试内容
IMEMEISV显示测试
根据对IMEL/IMEISV显示支持情况，移动终端对IMEI或IME[SV的显示可任选一种。测试编号：5.1.1
测试项目：有SIM/USIM卡状态下的IMELIMEISV显示测试目的：检验ME在插入SIM/USIM卡后显示IMEL/IMEISV的功能预置条件，
a）被测ME处于关机状态
b）被测ME正确插入SIM/USIM卡
测试步骤：
1）ME开机，进入待机状态：
2）输入：*#06#
3）检查ME显示的IMEI/IMEISV。注1：对于有多个MEI的终媒，测试步骤相同预期结果：
1）被測MEMEIIMEISV显示正确：2）如果被测ME具有多个IMEI/IMEISV，每个IMEL/IMEISV均显示正确测试编专：5.1.2
测试项目：无SIM/USIM卡状态下的IMEI/IMEISV显示测试目的：检验ME在未插入SIMUSIM卡时显示IMELIMEISV的功能预置条件：
a）被测ME处于关机状态
b）被测ME未插入SIM/USIM卡
测试步骤：
1）ME开机，进入待机状态
2）输入：*#06#：
3）检查ME显示的IMEIIMEISV。
注2：对于有多个IMEIIMEISV的终蹦，测试步媒相同预期结果：
1）被测MEIMEL/IMEISV显示正确2）如果被测ME其有多个IMEIIMEISV，每个IMEIIMEISV均显示正确2
5.2IMEI的一致性和正确性测试
测试编号：5.2.1
测试项目：IMEI的一致性和正确性测试目的：检验MEIMEI的一致性和正确性预置条件：
被测ME处于关机状态：
b）被测ME正确插入SIM/USIMF：被测ME外包装已印刷IMEI及校验位：c）
d）被测ME型号合格标签已印刷IMEI及校验位测试步骤：
1）ME开机，进入待机状态
2）输入：*#06#；
3）察看ME显示的IMEI及校验数位；4)
YD/T 2075-2010
通过Luhn公式（(ISO/IBC7812)计算（计算方法遵循3GPPTS23.003中附录B的要求）校验数位：5）察看ME显示的IMEI及校验数位同外包装和型号合格标签上印刷IMEI及校验数位预期结果：
1）ME正常开机：
2）输入字符正确：
3）ME显示IMEI及校验数位：
4）IMEI校验数位正确：
5）ME显示的IMEI及校验数位同外包装和型号合格标签上印刷IMEI及校验数位完全一致，且该IMEI号是为该厂家该型号分配的合法识别号码5.3移动设备IMEI的发送
测试编号：5.3.1
测试项目：单模移动设备IMIEI的发送测试目的：检验单模移动设备IMEI的发送是否正确预置条件：
被测ME具有单一模式A
测试步骤：
1）网络模拟器设置为模式A：
2）使用被测ME模式A注珊网络模拟器（网络请求了然端的IMEI或IMEISV信息）：3）察看ME发送的IMEI
预期结果：
1）模式设置正确；
2）ME正确注册到网络模拟器；
3）模式A下，ME发送的IMEI与分配的IMEI一致3
TTYKAONYKAa
YD/T 2075-2010
测试编号：5.3.2
测试项目：多模移动设备不同IMEI的发送測试目的：检验多模移动设备不间IMEI的发送是否正确预置条件：
a）被测ME具有不同模式A、B；
b）各个模式被分配不同的IMEI
测试步骤：
1）网络模拟器设置为模式A；
2）使用被测ME模式A注册网络模拟器（网络请求了终端的IMEI或IMEISV信息）：3)
察看ME发送的IMEL：
网络模拟器设置为模式B：
使用被测ME模式E注册网络模拟器（网络请求了终端的IMEI或IMEISV信息）6)
察看ME发送的IMEI
预期结果：
1）模式设置正确：
2）被测ME正确注册到网络模拟器：3）
模式A下，ME发送的IMEI与分配给模式A的IMEI一致，4）模式设置正确：
5）被测ME正确注册到网络模拟器：6）模式B下，ME发送的IMEI与分配给模式B的IMEI一致4
5.4IMEI的安全性和完整性
5.4.1~5.4.4测试项应至少符合一种。测试编号：5.4.1
测试项目：可控写入的安全实现注：本测试方法适用于可以通过移动终端串口写入IMEI的终端测试目的：检验移动终端的JMEI号码写入是否可控预置条件：
）移动终端串口与计算机与测试软件之间建立连接b）测试软件采用某种加密方式，如加密狗、软件授权等方式进行加密测试步骤：
1）将被测移动终端与测试软件相连；2）在计算机上不连接加密狗或使用未获授权软件，使用测试软件进行写入；3）用芯片提供商的工具，进行IMEI写入：YD/T2075-2010
4）在计算机上连接正确的加密狗或使用未获授权软件，用正确的密钥与被测移动终端交互后，进行IMEI号码写入;
5）多次执行步骤4），确认每次发送到手机的密钥或密文的随机性；6）用曾使用过的钥或密文与移动终端进行密钥认证，交互后执行IMEI的写入操作预期结果：
1）连接完毕：
无加密狗或使用未获授权软件，测试软件不能被执行写入；3)
用其他.具不能改变手机中的IMEL：正确设置完毕后，执行写入操作，写入工具显示写入成功；每次发送到手机的密或密文均不相同：与被测手机密钥认证错误，执行IMEI写入失败6
TTYKAONYKAa
YD/T 2075-2010
测试编号：5.4.2
测试项目：对可修改IMEI终端的防算改能力的捡查注1：本测试项适用于可以峰改IMEI的终端测试耳的：检查移动终端是否具有检查IMEI道到非法算改的能力预置条件：
被测ME通过IMEI完整性检查或芯片与IMEI捆绑等方式实现LMEI防墓改测试步骤：
1）ME关机：
2）修改IMEI：
3）系统开机：
4）系统关机：
5）恢复被修改的IMEI号：
6）系统开机。
注2：对于有2个IMEI的终端，可以针对每个IMEI分别执行上述步骤，也可以在上述步骤中同时修改2个IMEI预期结果：
1）ME关机：
MEI修改成功：
ME无法正常开机或告警提示“IMEI号错误”：系统关机：
恢复被修改的IMEI号成功
ME正常开机。
注3：对于有2个IMEI的终端，每个IMEI的修改过程均应符合上述预期结果6
测试编号：5.4.3
测试项目：IMEI相关组件的替换测试目的：验证ME防止IMIEI相关组件替换的功能预置条件：
a）被测ME采用物理可替换的IMEI相关组件b）适用于被测ME的独立IMEI相关组件：）IMEI与被测MEIMEI不一致
测试步骤
1）ME关机：
2）替换ME原有的IMEI相关组件：3）ME开机；
ME关机，
换回ME原有的IMEI相关组件：
ME开机
预期结果：
ME关机：
IMEI替换成功：
3）ME无法正常开机或给出错误提示；ME关机；
5）换回ME原有的IMEI相关组件成功；6
ME延常开机
TTYKAONYKAa
YD/T 2075-2010
YD/T 2075-2010wwW.bzxz.Net
测试编号：5.4.4
测试项目：其他IMEI的安全实现测试目的：捡验其他IMEI安全实现的有效性预置条件：
根据被测ME的IMEI防篡改安全实现确定预置条件测试步骤：
根据YD/T2074-2010《2GHzTD-SCDMA/WCDMA数窝移动通信网支持国际移动设备标识（IMEI）校验的终端设备技术要求》第5章及附录A的要求，参考本标准5.4.15.4.3，根据广家申明的IMEI安全实现方式，制定相应的测试步骤。测试步骤的制定依据以下2个原则：依据厂家中明的IMEI修改方式，修改IMEI，验证IMEI的安全实现；对厂家声明IMEI不可修改的实现，采用已知的IMEI惨改工具或软件等方式进行验证预期结果：
1）TMEI不可基改或修改后不可启动：2）根据测试步骤，确定其他预期结果8
[1] GSMA DG.06
[2] 3GPP TS 22.016
[3]3GPPTS23.003
[4]EICTA04cc100
参考文献
GSM联盟：IMEI分配和认可指南
服务和系统方面：国际移动台设备识别号（IMEI）YD/T 2075-2010
3G伙伴计划：技术规范组核心网和终端：编号、导址和识别欧洲信息与通讯技术产业协会：移动终端防瓷抢安全要求9
TYKAONYKAC
