【GA公共安全标准】 警用帐篷第5部分:60㎡单帐篷

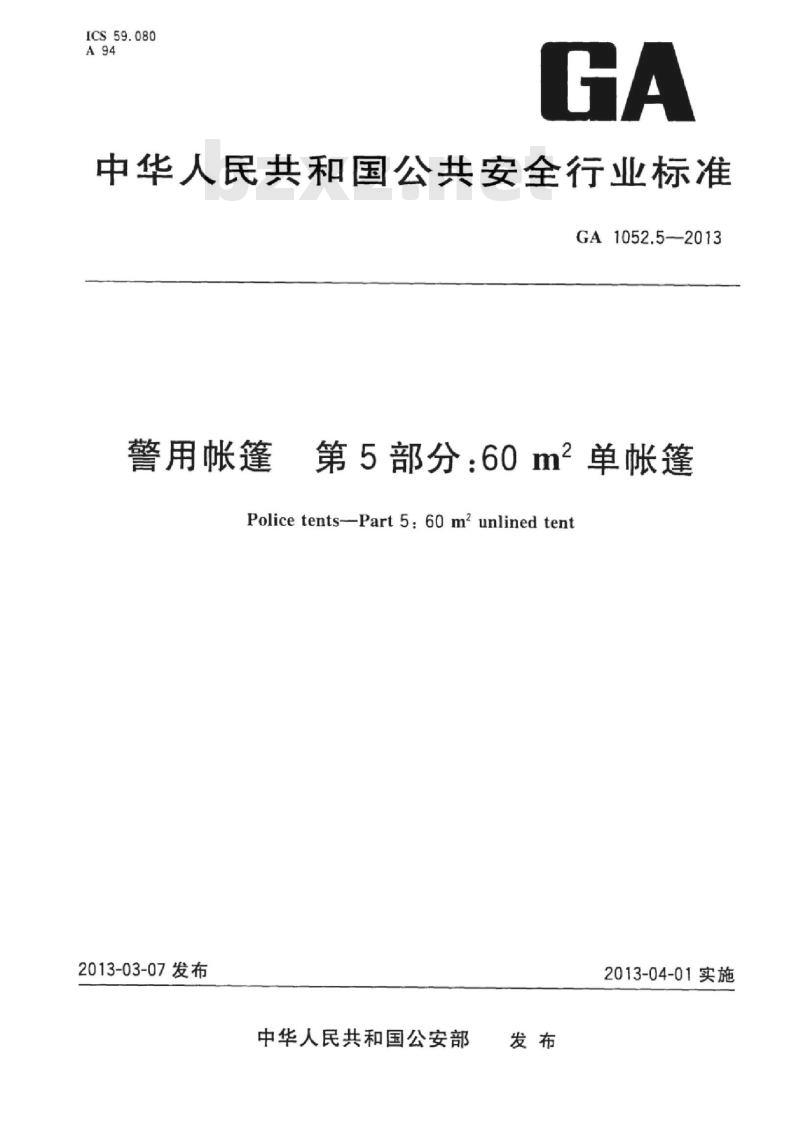

ICS59.080
中华人民共和国公共安全行业标准GA1052.5—2013
警用帐篷
第5部分：60m2单帐篷
Police tents--Part 5: 60 m? unlined tent2013-03-07发布
中华人民共和国公安部
2013-04-01实施

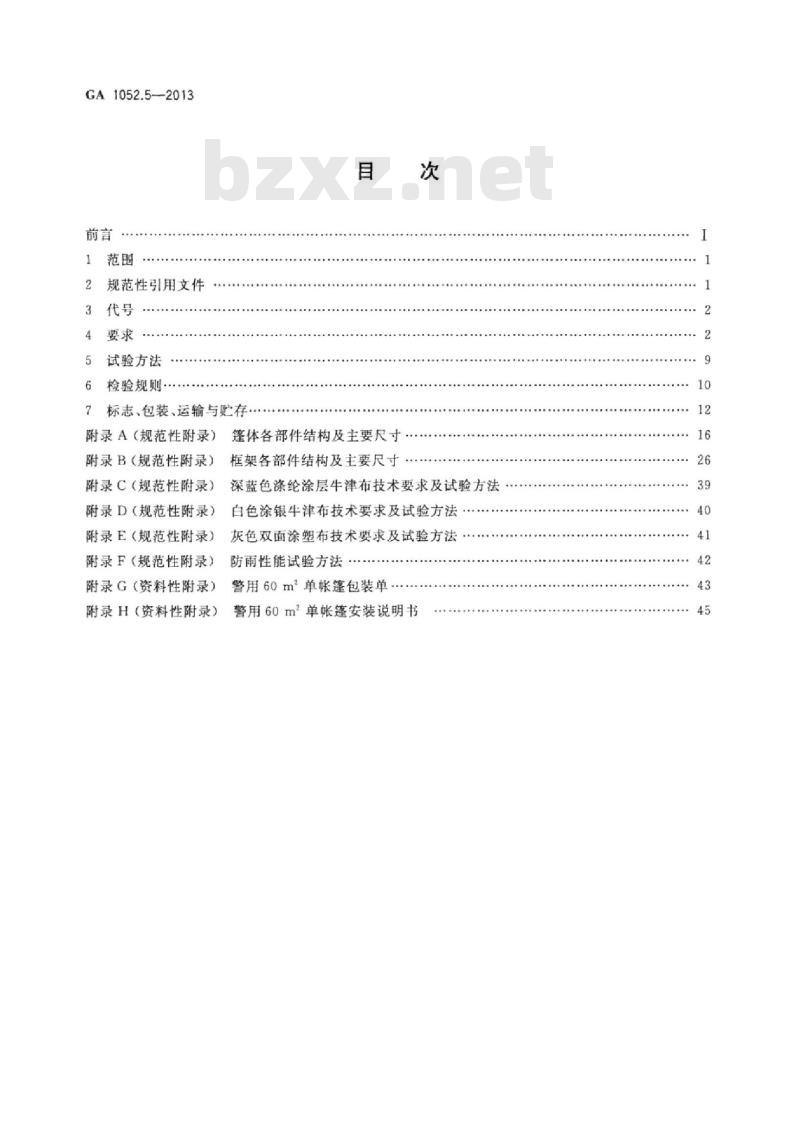

GA1052.5—2013
规范性引用文件
试验方法
检验规则
标志、包装、运输与贮存
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
附录E（规范性附录）
附录F（规范性附录）
附录G（资料性附录）
附录H（资料性附录）
篷体各部件结构及主要尺寸
框架各部件结构及主要尺寸
深蓝色涤纶涂层牛津布技术要求及试验方法白色涂银牛津布技术要求及试验方法灰色双面涂塑布技术要求及试验方法防雨性能试验方法
警用60m2单帐篷包装单
警用60m2单帐篷安装说明书

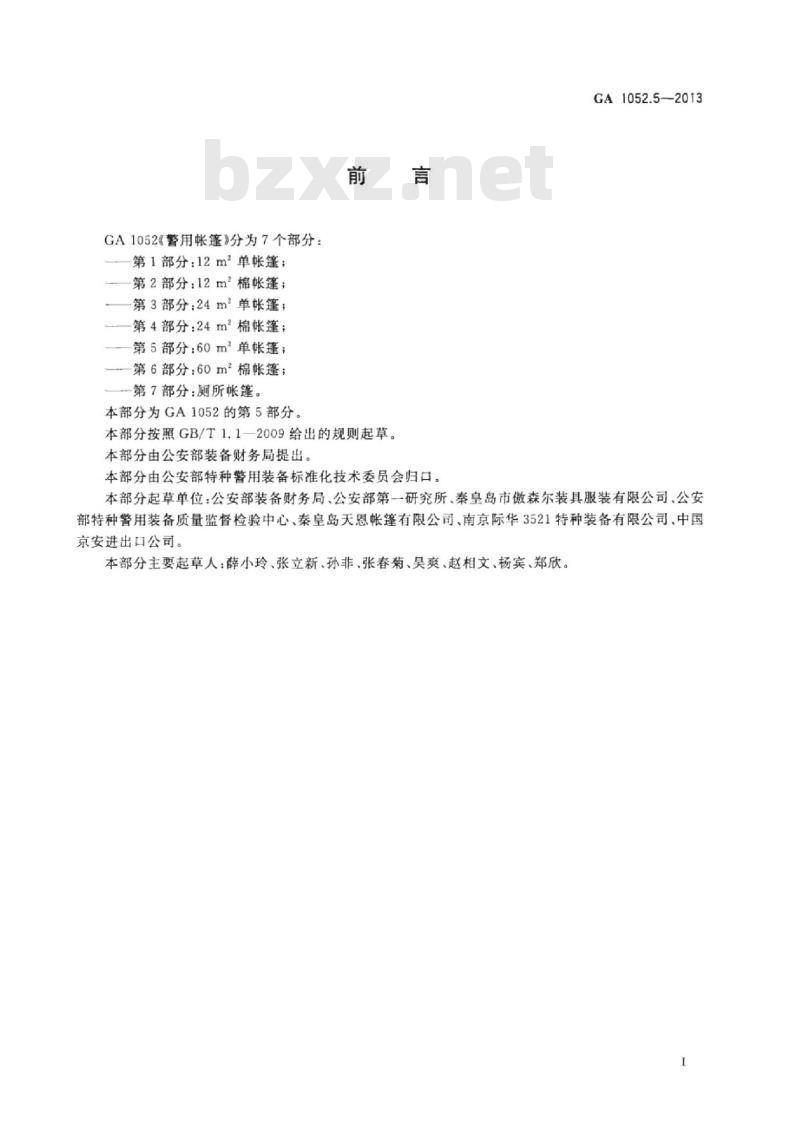

GA1052《警用帐篷》分为7个部分：第1部分：12m2单帐篷；
第2部分：12m2棉帐篷；
一第3部分：24m2单帐篷；
一第4部分：24m2棉帐篷；
一第5部分：60m2单帐篷；
一一第6部分：60m2棉帐篷逢；
一第7部分：厕所帐篷。
本部分为GA1052的第5部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分由公安部装备财务局提出。本部分由公安部特种警用装备标准化技术委员会归口。GA1052.5—2013
本部分起草单位：公安部装备财务局、公安部第一研究所、秦皇岛市森尔装具服装有限公司、公安部特种警用装备质量监督检验中心，秦皇岛天恩帐篷有限公司、南京际华3521特种装备有限公司，中国京安进出口公司。

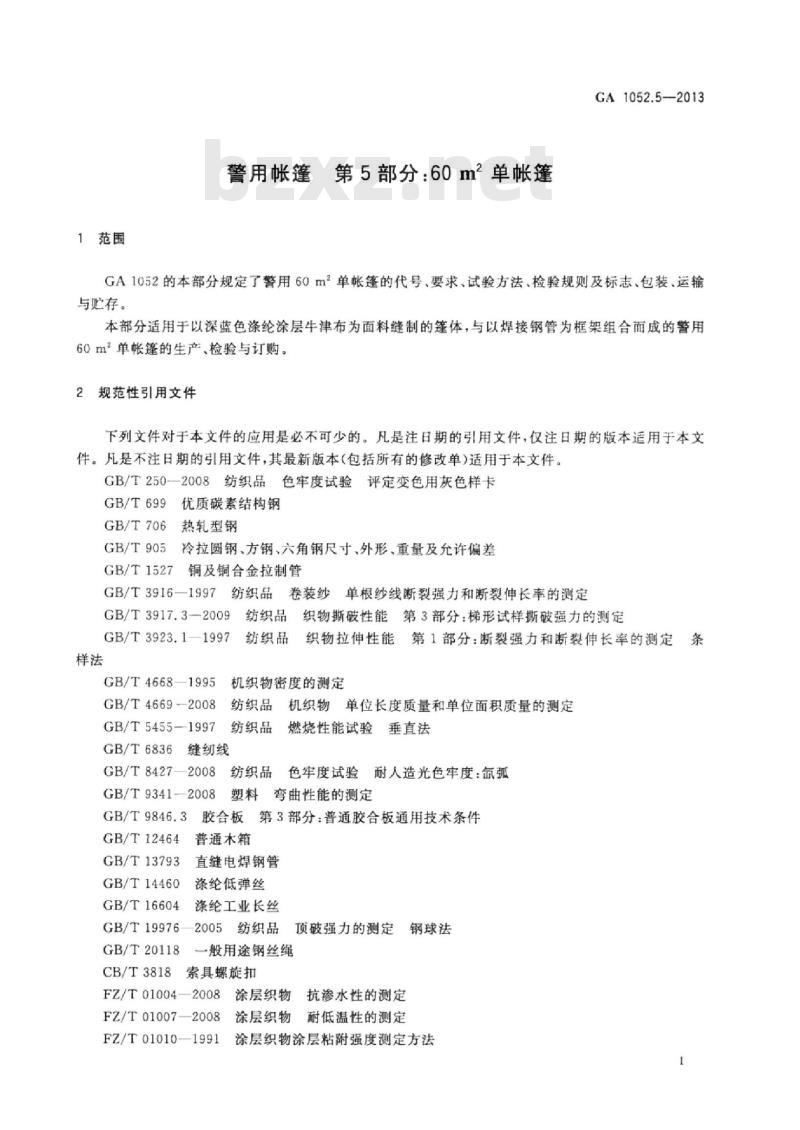

本部分主要起草人：薛小玲、张立新、孙非、张春菊、吴爽、赵相文、杨宾、郑欣。1范围
警用帐逢第5部分：60m2单帐蓬
GA1052.5—2013
GA1052的本部分规定了警用60m2单帐篷的代号、要求.试验方法，检验规则及标志、包装、运输与贮存。
本部分适用于以深蓝色涤纶涂层牛津布为面料缝制的篷体，与以焊接钢管为框架组合而成的警用60m2单帐篷的生产、检验与订购。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T250—2008纺织品色牢度试验评定变色用灰色样卡GB/T699
GB/T706
优质碳素结构钢
热轧型钢
GB/T905
冷拉圆钢、方钢、六角钢尺寸、外形、重量及允许偏差GB/T1527
铜及铜合金拉制管
纺织品卷装纱单根纱线断裂强力和断裂伸长率的测定GB/T3916—1997
纺织品织物撕破性能第3部分：梯形试样撕破强力的测定GB/T3917.3—2009
GB/T3923.1—1997
GB/T4668—1995
GB/T4669-2008
GB/T5455-1997
纺织品
织物拉伸性能第1部分：断裂强力和断裂伸长率的测定条
机织物密度的测定
纺织品机织物单位长度质量和单位面积质量的测定燃烧性能试验垂直法
纺织品
缝纫线
GB/T6836
GB/T8427—2008
GB/T9341-2008
GB/T9846.3
GB/T12464
GB/T13793
GB/T14460
GB/T16604
GB/T19976
GB/T20118
CB/T3818
纺织品色牢度试验耐人造光色牢度：氙弧塑料弯曲性能的测定
胶合板第3部分：普通胶合板通用技术条件普通木箱
直缝电焊钢管
涤纶低弹丝
涤纶工业长丝
顶破强力的测定
2005纺织品
一般用途钢丝绳
索具螺旋扣
FZ/T01004—2008涂层织物抗渗水性的测定FZ/T01007—2008
FZ/T01010—1991
涂层织物耐低温性的测定
钢球法
涂层织物涂层粘附强度测定方法GA1052.5—2013
FZ/T01063--2008涂层织物抗粘连性的测定FZ65002—1995特种工业用绳带物理机械性能试验方法GA732警服材料锦丝搭扣带
QB/T2173
尼龙拉链
QB/T3808--1999
QB/T3817—2009
QB/T3826--1999
YB/T5058
YB/T5294
3代号
复合塑料编织布
轻工产品金属镀层和化学处理层的厚度测试方法金相显微镜法轻工产品金属镀层和化学处理层的耐腐蚀测试方法中性盐雾试验（NSS)法弹簧钢、工具钢冷轧钢带
般用途低碳钢丝
警用60m2单帐篷（以下简称60m2单帐篷)产品代号由产品名称代号、产品规格代号、企业名称代号、产品型号代号组成。产品规格代号中，“60\表示60m\，“D\表示单帐篷。0000-00-0000
产品型号代号：用两位数字表示企业名称代号：用两位汉语拼音大写字母表示产品规格代号：用“60D”表示
产品名称代号：用GAZP”表示
示例：××企业生产的警用60m?单帐篷产品，企业自定义代号为AB，产品型号代号为01的产品，表示为GAZP60D-AB01.
4要求
样式结构尺寸

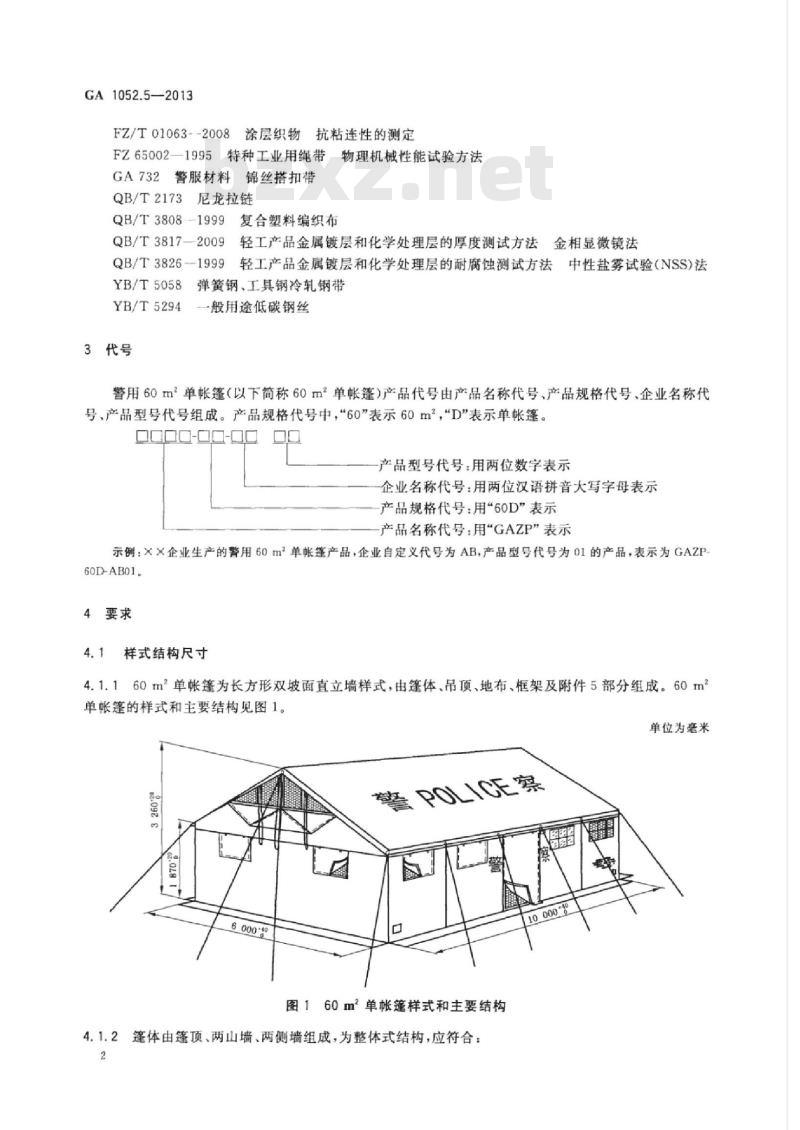

4.1.160m2单帐篷为长方形双坡面直立墙样式，由篷体、吊顶、地布、框架及附件5部分组成。60m2单帐篷的样式和主要结构见图1。单位为毫米
警POLICE察
60m2单帐篷样式和主要结构
4.1.2篷体由篷顶、两山墙、两侧墙组成，为整体式结构，应符合：2
GA1052.5—2013
两山墙均有两个窗口和一个三角窗，窗口和三角窗为纱网窗，外面有布窗帘。两侧墙均有一个门、4个窗口，两个电缆孔，门的右侧有一个编号插袋，门的里面有纱网门，外面有布门帘；4个窗户为纱网窗，外面有布窗帘。窗的外面粘贴可拆卸的软玻璃。山墙与侧墙的结合为侧墙压山墙延长边结构，用拉链和锦丝搭扣带连接；篷体与框架的结合用捆扎带和活动三节环束紧带固定：60m单帐篷通过拉绳连接三角桩，以及钩桩固定地框与地面固定。
60m2单帐篷各部位主要尺寸见表1篷体各部件结构及主要尺寸见图A.1～图A.10。吊顶穿挂于框架上，吊顶结构及主要尺寸见图A，11。地布有四边立墙，粘贴于山墙和侧墙下部，地布结构及主要尺寸见图A.12。表160m2单帐蓬各部位主要尺寸
部位(件)名称
篷体长度
篷体宽度
侧墙高度
篷项总高
篷檐宽度
门口高度
门口宽度
门帘高度
门帘宽度
窗口高度
窗口宽度
窗帘高度
窗帘宽度
侧墙两窗口中心距
窗口下边距地面高度
三角窗高度
三角窗底口宽度
软玻璃宽度
软玻璃高度
培土帘宽度
地布长度
地布宽度
地布高度
成品尺寸
10:000
10:000
极限偏差
单位为毫米
GA1052.5—2013
4.1.5框架由杆件（斜梁杆、立杆、山墙立杆、横杆），通头（端架四通、端架三通、中架脊四通、中架檐四通、地杆三通、地杆四通）及钢丝拉绳（人字架钢丝拉绳、山墙钢丝拉绳、侧墙钢丝拉绳、篷顶钢丝拉绳）组成，见图2。杆件与通头插接，并通过杆件头端的弹簧卡与通头上的卡孔锁定。框架各部件结构及主要尺寸见图B.1图B.11。
4.1.6附件有钩桩、三角桩、拉绳、拉绳板、铁锤。钩桩、三角桩、带管三角环、活动三节环、半圆环、拉绳板、铁锤和塑料堵塞的结构及主要尺寸见图B.12～图B.19。单位为毫米
说明：
1—立杆：
2——斜梁杆、山墙地杆；
3-—端架四通：
一山墙立杆：
地杆三通：
端架三通：
中架脊四通：
4.2颜色
中架檐四通：
横杆：
地杆四通：
篷顶钢丝拉绳：
人字架钢丝拉绳：
侧墙钢丝拉绳：；
山墙钢丝拉绳。
图2框架结构及主要尺寸
10000-29
4.2.160m”单帐篷篷体面料颜色为深蓝色，涂层颜色为银灰色；网眼布、吊顶涂银牛津布基布颜色为白色，涂层颜色为银灰色；地布颜色为灰色。颜色见材料标样。4.2.2拉链、锦丝搭扣带、涤纶织带、篷体缝纫线的颜色为深蓝色。4.2.3框架颜色为白色。
4.2.4面料颜色与标样对比，色差不低于GB/T250--2008中规定的4级，每顶60m单帐篷各部位颜色及辅料颜色互差不低于GB/T250—2008中规定的3-4级。4.3材料
60m单帐篷的主辅材料规格和质量要求应符合表2的规定。4
材料名称
深蓝色涤纶涂层牛津布
白色涂银牛津布
灰色双面涂塑布
白色涤纶网眼布
焊接钢管
圆钢条
弹簧片
钢丝绳
弹簧钩
紫铜管
锁具螺旋扣
深蓝色尼龙拉链
深蓝色锦丝搭扣带
PVC透明塑料片
深蓝色涤纶短纤织带
表2主辅材料规格和质量要求
材料规格
666 dtexX666 dtex
167 dtex×167 dtexwww.bzxz.net
555 dtexX555 dtex
55dtex/24f，小方格1×1
Q235.$38mmX1.2mm
Q235,$44mmX2.0mm
Q195~Q235.$5mm
T8A.65Mn.厚0.6mm
宽度11mm
$4mm.外包PVC管
Q195~Q235
6mmX60mm
T2.T3,10mmX1mm
KCOD8-M.KOOD8-M
Q195~Q235.5mm焊接
宽度40mm
厚0.35mm~0.45mm
质量要求
见附录C,及标样
见附录D.及标样
见附录E.及标样
顶破强力大于或等于150N
及标样
GB/T13793
YB/T5294
见附录B的B.10YB/T5058
见附录B的B.11.GB/T20118
见附录B的B.11及
实物样品
GE,T1527
CBT3818
YB/T5294.及实物样品
平拉强力大于或等于600N
拉头拉片结合强力大于或等
于250NQB/T2173
扣合强度大于或等于7.0N/
GA 1052.5—2013
篷体、包装袋、附件袋等面料
吊顶布
门纱、窗纱
框架杆件
框架通头
杆件固定框
杆件弹簧卡
人字架、篷顶、山墙、
侧墙钢丝拉绳
挂钢丝拉绳
固定钢丝拉绳头端
调节钢丝拉绳
连接钢丝拉绳
侧墙与山墙结合、门帘
和纱门帘、包装袋
cm撕揭强度大于或等于
门窗扣合，山墙与侧墙扣合
1.3N/cm耐用扣合强度
5000次大于或等于6.0N/
cm2GA732
按实物样品
斜纹28×2/10mm×1.0mm
断裂强力大于或等于300N
斜纹28×2/22mm×0.5mm
断裂强力大于或等于400N
斜纹28×4/22mm×1.0mml断裂强力大于或等于800N28×4/28mm×2.0mm
28×4/50mmX1.8mm
断裂强力大于或等于1800N
纬密大于或等于17格/25mm
断裂强力大于或等于2500N
纬密大于或等于17格/25mm
软玻璃扣合、电缆孔
帘扣合地布扣合
软玻璃、编号插袋
三角窗提拉带
门窗帘系带、框架捆
扎带、地桩袋系带
窗格带、包装袋捆扎
带、编号插袋包边带
篷项和地杆束紧带、
提手带、包装袋束紧带
带管三角环拉绳祥
GA1052.5—2013
材料名称
白色涤纶包芯绳
深蓝色涤纶缝纫线
白色涤纶缝纫线
PU胶条
带管三角环
活动兰节环
半圆环
拉绳板
胶合板
白色塑料堵塞
白色织物油墨
黑色油墨
深蓝色调和漆
白色调和漆
编织布
捆包绳
材料规格
29.5texX3
PU胶条
（续）
质量要求
断裂强力大于或等于3000N
单线强力大于或等于
2990cN/50cm
GB/T6836
粘附强度大于或等于6N/cm
宽度25mm×厚度0.1mm
Q195~Q235,$10mm
Q195Q235
40mmX40mmX5.0mm
Q195Q235
$8mmX50mm
Q195~Q235
30mmX19mm
Q195~Q235
$3mmX24mm
尼龙66
见附录B的B.12.GB/T905
见附录B的B.13，GB/T706
见附录B的B.13.GB/T699
见附录B的B.14，YB/T5294
见附录B的B.15，YB/T5294
见附录B的B.16，YB/T5294
弯曲强度大于或等于70MPa
见附录B的B.17及实物样品
100mmx26mmXg10mm
1.3kg~1.5kg.45#锻造
硬杂木
厚度10mm~15mm
织物油墨
编织布油壁
调和漆
调和漆
覆膜型
$7三股
见附录B的B.19，及实物样品
GB/T699
见附录B的B.19，及实物样品
GB/T9846.3
见附录B的B.18，及实物样品
按实物样品
按实物样品
按实物样品
按实物样品
拉伸强力大于或等于
800N/5cm经、纬密度大于
或等于40根/10cm单位面积
质量大于或等于90g/m2
断裂强力大于或等于1400N
注：“标样\和“实物样品”是指主管部门批准或认定的标准产品（或材料）实物样，4.4性能
框架喷塑件及电镀锌配件的理化性能应符合表3的规定。4.4.1
7.5m.4m帐篷拉绳
缝制篷体、包装袋等
缝制吊顶
涂层面夏盖缝纫针眼
三角桩体
三角桩头
拴拉绳
东紧带环
穿提拉带
调节拉绳
打桩工具
铁锤柄
通头、附件木箱
端架通件堵塞
包装袋印刷标志
编织布印刷标志
包装箱面漆
包装箱标志
外包装
外包装捆扎
部件名称
喷塑件
电镀锌配件
表3理化性能
喷塑漆膜厚度/μm
喷塑漆膜耐盐雾
锌镀层厚度/μm
锌镀层耐盐雾
GA1052.5—2013
96h膜层不起泡，不脱落，无锈斑≥15
48h主要表面无锈斑
4.4.260m2单帐篷防雨性能按附录F规定的试验方法，试验30min篷体各部位不应有渗水现象，产品标志不应有褪色、掉色和油墨脱层现象。4.5标志
4.5.1篷顶两坡面居中位置，在长度5000mm～5200mm范围内，印刷白色加粗黑体字“警POLICE察”字样，字高600mm，见图A.14.5.2两侧墙门的左、右两侧，分别印刷白色加粗黑体字“警\\察”字样，字高500mm，见图A.5。4.5.3在两侧墙右窗下居中位置，距地面300mm处，长700mm、高400mm范围内，印刷产品标志，见图A.5。内容包括产品名称、执行标准号、产品代号、生产日期、承制方名称，产品标志为白色黑体字，见图3。
4.5.4产品标志应端正、清晰、色度饱满、布局合理、牢固，不应露底色，不应脏污。警用60m单帐篷
执行标准号：GA1052.5—2013
产品代号：GAZP-60D-XXXX
生产日期：XXXX年XX月
承制方名称
图3产品标志
4.6工艺
4.6.1缝制结构工艺要求
4.6.1.1篷体缝制针距密度，各大片拼幅8针/30mm~10针/30mm；软玻璃缝制5针/30mm~7针/30mm；其他部位缝制7针/30mm~9针/30mm。4.6.1.2起止针重缝3道线～4道线，长度不少于10mm；断线接头处重缝20mm~30mm。4.6.1.3拼幅采用双针折边缝合或包复缝合两道线，水平拼接时拼缝朝下。各部位拼接不应经纬混拼。
采用双针双线缝制拉链：吊顶双针双线搭接缝制：加强筋和贴边应折边缝制：边沿各处不应毛边缝制。
4.6.1.5订带祥、捆扎带、束紧带处须加垫布；门和窗的四角处应有勾角垫布。4.6.1.6篷顶面四角位置有向外45°角缝制的带管三角环拉绳祥，四边加强筋的对应位置有垂直向外缝制的带管三角环拉绳祥，见图A.1。篷顶反面有“十十十十”字加强筋，加强筋的涂层面向外，篷顶坡面的每根加强筋上缝制4根4.6.1.7
GA1052.5—2013
捆扎带，纵向加强筋上缝制10根束紧带，见图A.2。4.6.1.8篷顶与侧墙、山墙的结合，采用篷顶包侧墙、山墙的结构，用双针缝合连成一体。4.6.1.9篷檐为双层面料，宽120mm。篷檐距边5mm~8mm缝纫一道线，见图A.2。4.6.1.10山墙与侧墙的结合为侧墙压山墙延长边结构，用8#尼龙拉链和宽度为40mm的锦丝搭扣带连接见图A.3、图A.6。
4.6.1.11门口右侧缝制长320mm、高230mm的编号插袋。编号插袋四周应用织带包边，编号插袋右侧预留开口不扎缝纫线，见图A.5。4.6.1.12门口外两侧缝制锦丝搭扣带和双片拉头尼龙拉链，与门帘内两侧缝制的锦丝搭扣带和拉链连接。门帘上沿外侧有两个外露长50mm的环祥，门帘内侧在环祥的对应位置有捆扎带，捆扎带的长度为600mm，见图A.5、图A.6、图A.7。4.6.1.13纱门帘的四边及中间部位缝制布面向外的贴边、加强筋和间距均勾的连接格带，两侧用双片拉头尼龙拉链连接。纱门帘上沿外缝制两环祥，纱门帘反面与正面两个环拌对应位置缝制捆扎带，捆扎带的长度为600mm，见图A.6、图A.74.6.1.14窗帘上沿外侧有两个外露长50mm的环祥，窗帘内侧的环对应位置有窗帘捆扎带，捆扎带的长度为450mm。窗口纱网外缝制有横压竖“十十”字窗格带，窗格带交叉处正方形缝合。窗口外缝制宽度40mm锦丝搭扣带与软玻璃锦丝搭扣带、窗帘缝纫的锦丝搭扣带粘合，见图A.3～图A.6。4.6.1.15绡门帘、窗帘，来采用水口向下的缝制结构4.6.1.16电缆孔一侧及下口折边缝制40mm宽锦丝尼龙搭扣带，与电缆孔-侧及下口的40mm宽锦丝尼龙搭扣带粘合，将电缆孔帘无搭扣的一面双道线缝制在电缆孔开口处，将电缆孔开口用28×4/22mm×1mm深蓝色涤纶织带包边，见图A.5。4.6.1.17框架与篷体侧墙、山墙的结合用捆扎带固定。篷体每个侧墙内上沿部位有10根捆扎带、山墙内上沿部位有4根捆扎带；立杆中间部位有3根捆扎带，山墙中心部位有3根捆扎带，捆扎带长度为500mm：侧墙、山墙内下沿部位缝制100mm宽布面朝外的加强筋，加强筋上部缝纫宽度40mm锦丝搭扣带，与地布粘合。与地杆的结合部位用钉缀活动三节环束紧带固定，每面山墙束紧带6根，每面侧墙束紧带10根，见图A，4图A.6。活动三节环的焊口应外露。4.6.1.18山墙、侧墙下沿缝制宽度250mm的培土布，培土布外沿卷边缝制。4.6.2框架及金属配件工艺要求
4.6.2.1框架各通头、杆件、框架固定框，以及钩桩、三角桩、活动三节环等焊接部位应形位准确、焊接牢固，焊缝完整，手感光滑，不应有漏焊，开焊、烧焦等缺陷。4.6.2.2通头内壁的焊缝应去除毛刺，与框架各杆件相互插接应配合到位、灵活。4.6.2.3钢丝绳一端穿过圆环或螺旋扣后，钢丝绳端头折回100mm，用长度40mm紫铜管压合固定形成绳套，组成套件；另一端，钢丝绳端头折回100mm，用长度40mm紫铜管压合固定形成绳套。压合处应除去PVC管，压合处应牢固。4.6.2.4框架各通头和杆件应喷塑处理。4.6.2.5金属附件和配件应电镀锌及钝化处理。4.6.2.6弹簧卡松紧适度。6个端架三通装配塑料堵塞应牢固。4.6.3其他工艺要求
篷顶所有缝纫部位应做热合贴膜PU胶条防水处理。4.6.3.2地布热合拼接应均匀、平直、牢固，热合搭接宽度30mm～40mm。立墙四角折叠成型，四周上部外侧缝制锦丝搭扣带。
4.6.3.3所有绳头、织带带头应热熔或沾胶处理，不应脱纱、散头。8
4.6.3.4拉绳穿过拉绳板后应系于篷顶带管三角环上。4.7外观
4.7.1篷体与框架组装后，松紧适宜，不应过松、过紧。4.7.2篷体应整洁，表面污迹面积应小于或等于100mm，限5处。4.7.3篷体残留针眼长度不应超过100mm，残留针眼应做防水热合贴膜处理GA1052.5—2013
4.7.4各缝纫部位应缝制牢固、表面平展、线迹顺直、针距均匀，各配件定位准确。不应有开线、断线、跳线，破损，死褶，皱褶、返线，毛漏，掉道，明显的押吃不匀，扭皱等缺陷。4.7.5热合贴膜处应牢固、平整、顺直、搭接到位。不应有未贴覆的针眼、线头、死褶、起皱、残留胶条、贴膜不牢，贴膜明显偏斜等缺陷。4.7.6标记完整清晰，不应有明显的露底色、错位等缺陷。4.7.7框架杆件和通头漆膜饱满、光洁、均匀牢固，不应有桔皮、露底、裂纹等缺陷。4.7.8各金属附件和配件表面应光洁，不应有毛刺。4.7.9拉绳不应有疙瘩、擦伤、油污等缺陷。4.7.10织带宽窄一致，薄厚均匀，表面整洁，不应有明显断经、乱经、稀弄、跳花、污渍等缺陷。5试验方法
5.1样式结构尺寸检验
目视检查60m2单帐篷的样式结构，并与主管部门批准的实物样品比照检验；用精度为1mm的量具检验60m2单帐篷及杆件的主要尺寸：用精度为0.02mm的量具检验框架直径和金属配件的尺寸，判定结果是否符合4.1的要求。
5.2颜色检验
在自然北光或光的照度不低于3001x（相当于40W日光灯下距离500mm处的光照度）的条件下，60m2单帐篷主辅材料颜色与主管部门批准的标样比照检验，色差按GB/T250一2008规定的试验方法进行检验，判定结果是否符合4.2的要求。5.3材料检验
5.3.1表2中深蓝色涤纶涂层牛津布按附录C规定的试验方法进行检验，白色涂银牛津布按附录D规定的试验方法进行检验，灰色双面涂塑布按附录E规定的试验方法进行检验，判定结果是否符合4.3的要求。
5.3.2表2中有规格要求的原材料以及附录B规定的附件或配件成品结构尺寸，使用精度为1mm或精度为0.02mm的量具进行测量，并与实物样品比照检验，判定结果是否符合4.3的要求。5.3.3表2中有原材料牌号和标准号的材料，用精度为0.02mm的量具进行测量，其他项目需承制方提交省级以上检验机构对该材料的检验合格报告，判定结果是否符合4.3的要求。5.3.4白色涤纶网眼布的顶破强力按GB/T19976—2005（钢球直径$38mm）规定的试验方法进行检验，判定结果是否符合4.3的要求。5.3.5深蓝色尼龙拉链的平拉强力、拉头拉片结合强力按QB/T2173规定的试验方法进行检验，判定结果是否符合4.3的要求。
5.3.6深蓝色锦丝搭扣带的扣合强度、撕揭强度、耐用扣合强度按GA732规定的试验方法进行检验，判定结果是否符合4.3的要求。
