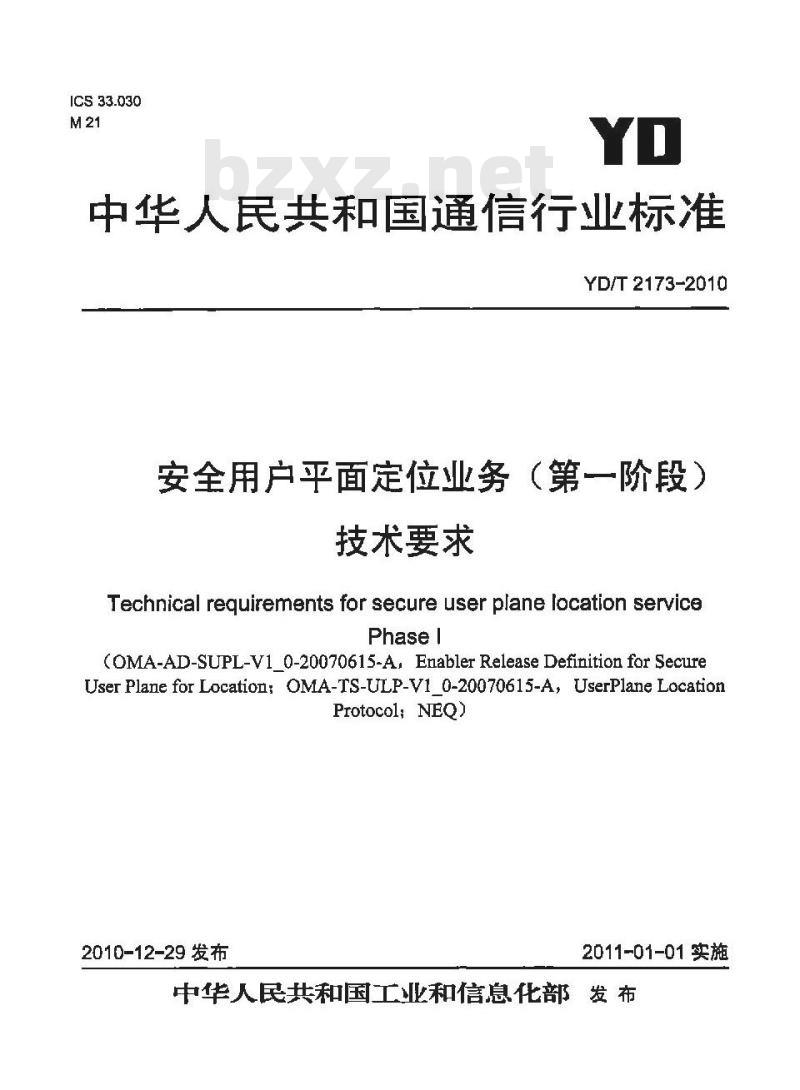

【YD通讯标准】 安全用户平面定位业务(第一阶段)技术要求

ICS33.030
中华人民共和国通信行业标准
YD/T2173-2010
安全用户平面定位业务（第一阶段）技术要求
Technical reguirements for secure user plane location servicePhase l
(OMA-AD-SUPL-V1 Q-20070615-A, Enabler Release Definition for SecureUser Plane for Locatiol; OMA-TS-ULP-V1_0-20070615-A, UserPlane LocationProtocol; NEQ)
2010-12-29发布
2011-01-01实施
中华人民共和国工业和信息化部发布前灣言·
范围-

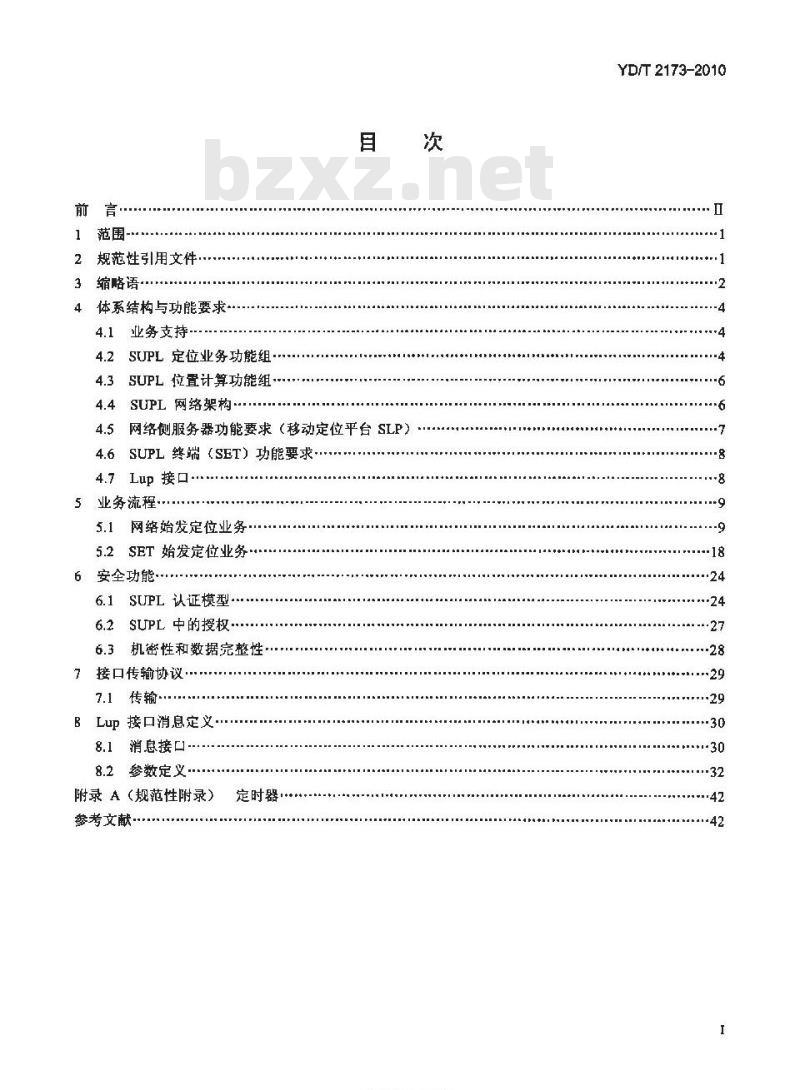

2规范性引用文件
3缩略语
4体系结构与功能要求
业务支持
4.2SUPL定位业务功能组.
4.3SUPL位置计算功能组.
4.4SUPL 网络架构·
4.5网络侧服务器功能要求（移动定位平台SLP）4.6SUPL终端（SET）功能要求
4.7Lup接口
5业务流程
5.1网络始发定位业务.
5.2SET始发定位业务
6安全功能·
6.1 SUPL 认证模型-
6.2SUPL 中的授权..
6.3机密性和数据完整性·
7接口传输协议
传输··
BLup接口消息定义..
8.1消息接口
8.2参数定义·
附录A（规范性附录）
参考文献
定时器
-TYYKAONIKAca
YD/T 2173-2010
YD/T2173-2010

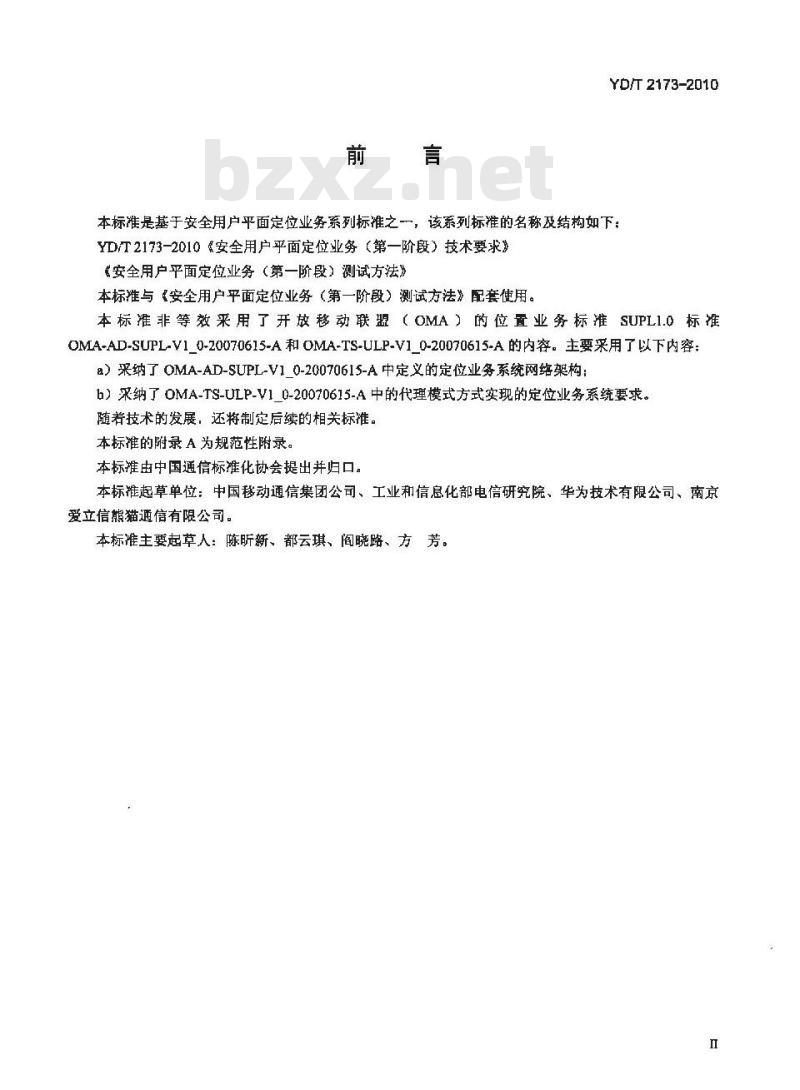

本标准是基于安全用户平面定位业务系列标准之一，该系列标准的名称及结构如下YD/T2173-2010《安全用户平面定位业务（第一阶段）技术要求《安全用户平面定位业务（第一阶段）测试方法》本标准与《安全用户平面定位业务（第一阶段）测试方法》配套使用。本标准非等效采用了开放移动联盟（OMA）的位置业务标准SUPL1.0标准OMA-AD-SUPL-V1_0-20070615-A和 0MA-TS-ULP-V1_0-20070615-A 的内容。主要采用了以下内容;a）采纳了OMA-AD-SUPL-V1_0-20070615-A中定义的定位业务系统网络架构：b）采纳了 OMA-TS-ULP-V1 0-20070615-A 中的代理模式方式实现的定位业务系统要求。随着技术的发展，还将制定后续的相关标准。本标准的附录A为规范性附录。
本标准由中国通信标准化协会提出并归口。本标推起草单位：中国移动通信集团公司、工业和信息化部电信研究院、华为技术有限公司、南京爱立信熊猫通信有限公司。
本标准主要起草人：陈昕新、都云琪、阎晓路、方芳。1范围
YD/T 2173-2010

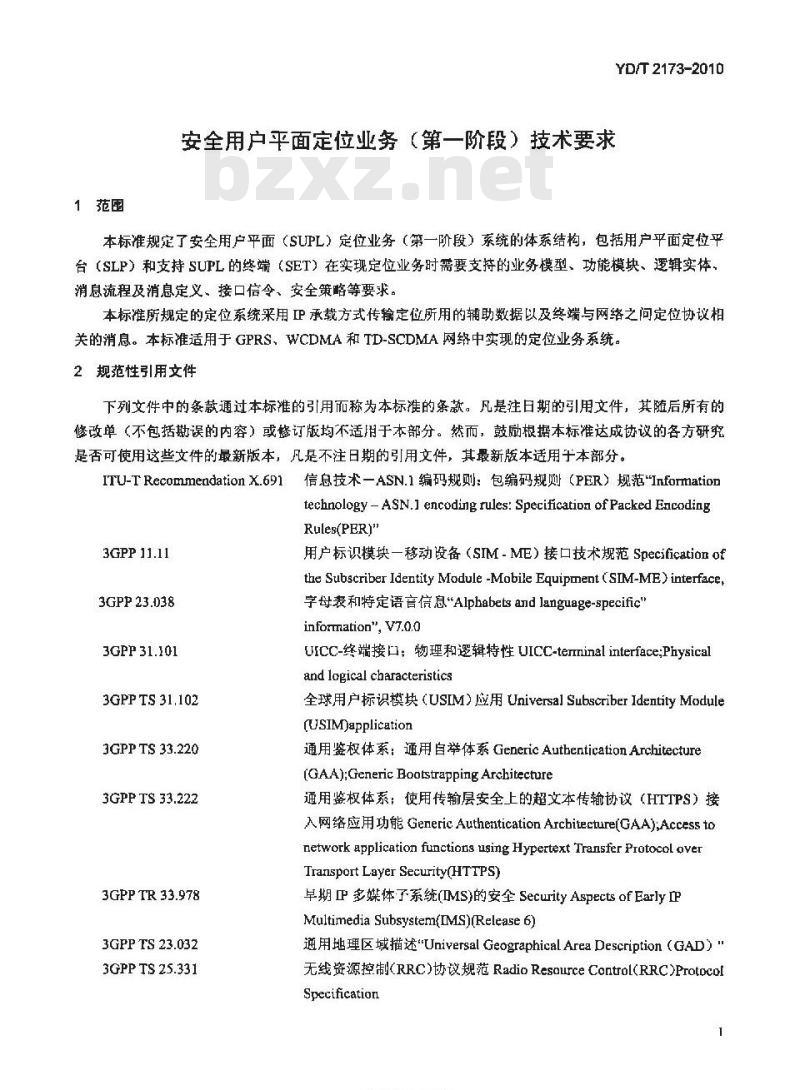

安全用户平面定位业务（第一阶段）技术要求本标准规定了安全用户平面（SUPL）定位业务（第一阶段）系统的体系结构，包括用户平面定位平台（SLP）和支持SUPL的终端（SET）在实现定位业务时需要支持的业务模型、功能模块、逻辑实体，消息流程及消息定义、接口信令、安全策略等要求。本标准所规定的定位系统采用P承载方式传输定位所用的辅助数据以及终端与网络之问定位协议相关的消息。本标准适用于GPRS、WCDMA和TD-SCDMA网络中实现的定位业务系统。2规范性引用文件
下列文件中的条款通过本标准的引用而称为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或订版均不适用于本部分。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本部分。ITU-TRecommendationX.691信息技术一ASN.1编码规则：包编码规则（PER）规范\Informationtechnology - ASN.1 encoding rules: Specification of Packed EncodingRules(PER)\
3GPP 11.11
3GPP23.038
3GPP31.101
3GPP TS 31.102
3GPP TS 33.220
3GPP TS 33.222
3GPP TR 33.978
3GPP TS 23.032
3GPP TS 25.331
用户标识模块一移动设备（SIM-ME）接口技术规范Specificationofthe Subscriber Identity Module -Mobile Equipment (SIM-ME) interface,字母表和特定语言信息\Alpbabetsandlanguage-specificinformation\,V7.0.0
UiCC-终端接口：物理和逻辑特性UICC-terrminal interface;Physicaland logical characteristics
全球用户标识模块（USIM）应用UniversalSubscriberIdentityModule(USIMapplication
通用鉴权体系：通用自举体系GenericAuthenticationArchitecture(GAA);Generic Bootstrapping Architecture通用鉴权体系：使用传输层安全上的超文本传输协议（HTTPS）接入网络应用功能GenericAuthenticationArchitecture(GAA)Accesstonetwork application functions using Hypertext Transfer Protocol overTransportLayer Security(HTTPS)早期P多媒体了系统(IMS)的安全SecurityAspectsofEarlyPMultimediaSubsystem(IMS)(Release6)通用地理区域描述\Universal GeographicalArea Description（GAD）\无线资源控制(RRC)协议规范RadioResaurceControl(RRC)ProtocolSpecification
-YYKAONiKAca-
YD/T2173-2010

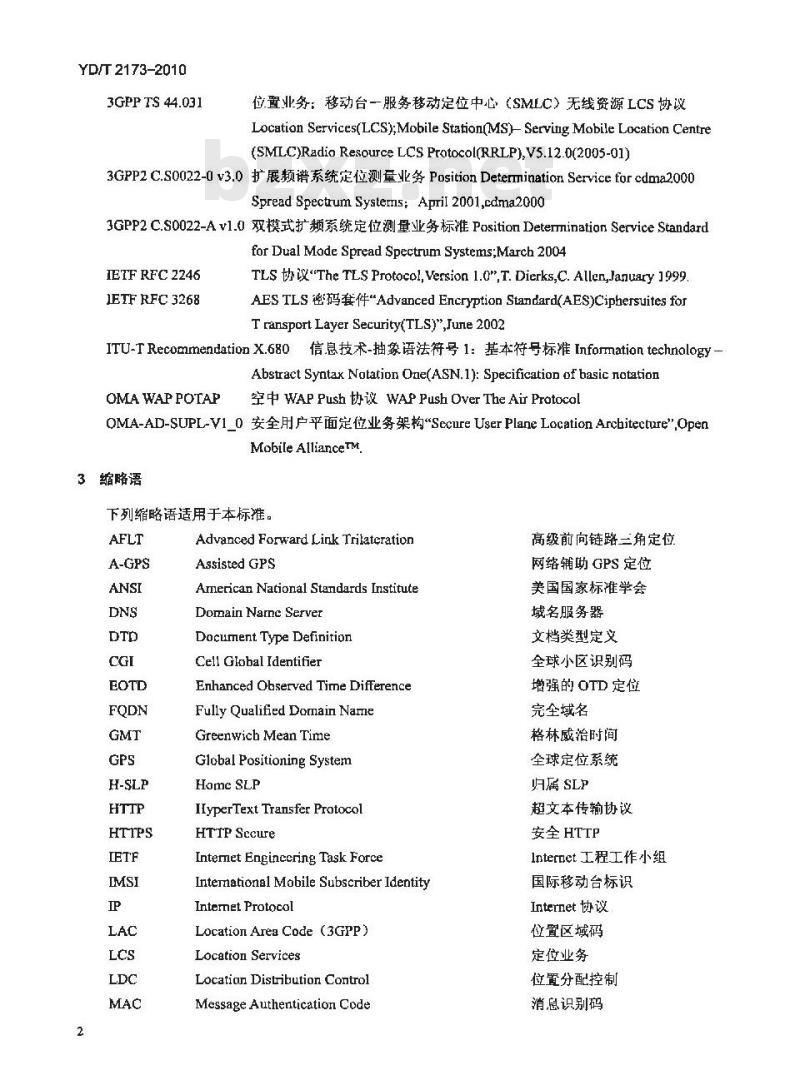

3GPP TS 44.031
位置业务：移动台一服务移动定位中心（SMLC）无线资源LCS协议Location Services(LCS);Mobile Station(MS)-Serving Mobile Location Centre(SMLC)Radio Resource LCS Protocol(RRLP),V5.12.0(2005-01)3GPP2C.S0022-0v3.0扩展频谱系统定位测量业务PositionDeterminationServiceforcdma2000Spread Spectrum Systerms:April 2001,cdma20003GPP2C.S0022-Av1.0双模式扩频系统定位测量业务标准PositionDeterminatianServiceStandardforDualModeSpreadSpectrumSystems;March2004IETF RFC 2246
JETFRFC3268
TLs 协议\The TLS Protocol,Version 1.0\,T.Dierks,C.Allen,January 1999AES TLS 密码套件\Advanced Encryption Standard(AES)Ciphersuites forT ransport Layer Security(TLS)\,June 2002ITU-TRecommendationX.680信息技术-抽象语法符号1：基本符号标推Informatian technology-Abstract Syntax Notation One(ASN.1): Specification of basic natationOMA WAP POTAP
空中 WAP Push 协议 WAP Push Over The Air ProtocolOMA-AD-SUPL-V10安全用户平面定位业务架构\SecureUserPlaneLocationArchitecture\OpenMobile Alliance M.
3缩略语
下列缩略语适用于本标准。
Advanced Forward Link TrilatcrationAssisted GPS
American National Standards InstituteDomain Namc Server
Document Type Definition
Cell Global Identifier
Enhanced Observed Time DifferenceFully Qualified Domain Name
Greenwich Mean Time
Global Positioning System
Home SLP
HyperText Transfer Protocol
HTTP Sccure
Intermet Engincering Task ForceInternational Mobile Subscriber IdentityInternet Protocol
Location Area Code (3GPP)
Location Services
Location Distibution ControlMessage Authentication Code
高级前向链路三角定位
网络辅助 GPS定位
美国国家标准学会
域名服务器
文档类型定义
全球小区识别码
增强的 OTD 定位
完全域名
格林威治时间
全球定位系统
归属SLP
超文本传输协议
安全 HTTP
Internet工程工作小组
国际移动台标识
Internet 协议
位置区域码
定位业务
位置分配控制
消息识别码
SSRLIA
Message Center
Mobile Country Code （3GPP)
Mobile Location Protocol
Mobile Location Services
MobileNetworkCode（3GPP）
Mobile Network Operator
Mobile Station Identifer
Network Application FunctionNetwork Measurement Report
Open Mobile Alliancc
Observed Tirne Difference
Observed Time Difference of ArrivalPush Access Protocol
Public Land Mobile Network
WAP Push Over The Air ProtocolPush Proxy Gateway
Privacy Profile Register
Pre-Shared Key
Quality of Position
Roaming Location Protocol
Radio Resource Control
Radio Resource LCS Protocol
Requesting SLP
Removable User Identity ModuleSUPL Enabled Terminal
Subscriber Identity Module
SUPL Location Center
Standard Location Immediate AnswerStandard Location Immediate RequestSUPL Location Platform
Short Message Peer to peer ProtocolShort Message Service
Short Message Service CenterSUPL Positioning Center
Standard Roaming Location ImmediateAnswerStandard Roarning Location Immediate RequestStandard SUPL Roaming Location Imrnediate Answer-YYKAONi KAca-
消息中心
移动国家码
移动定位协议
移动定位服务
移动网络码
YD/T 2173-2010
移动网络运营商
移动台标识
网络应用功能
网络测量报告
开放移动联盟
测量时间差
到达时间差测量法
推送访问协议
公用陆地移动网
WAP推送空中协议
推送代理网关
隐私Profile注册
预共享密钥
定位质量
漫游定位协议
无线资源控制
无线资源LCS协议
业务请求SLP
可分离用户识别模块
SUPL终端
用户识别模块
SUPL位置服务中心
立即定位响应
立即定位请求
SUPL 定位平台
短消息点对点协议
短消息服务
短消息服务中心
SUPL位置计算中心
漫游立即定位响应
浸游立即定位请求
SUPL漫游立即定位响应
YD/T 2173-2010
SSRLIR
Standard SUPLRaaming Location Immediate RequestSUPL 漫游立即定位请求Standard SUPLRoamingPositionSecure User Plane
Transport Layer Security
User Equipment
Universal Integrated Circuit CardUserplane Location Protocol
Uniform Resource Identifier
UniformResourceLocator
UMTS Subscriber ldentityModuleVisited SLP
Wireless Application ProtocolWorId Geodetic System
Extensible Markup Language
4体系结构与功能要求
4.1业务支持
SUPL 漫游定位
安全用户平面定位
传输层安全
用户设备
通用 IC 卡
用户平面定位协议
统一资源标识
统一资源定位器
UMTS用户识别模块
拜访SLP
无线应用协议
世界大地坐标系统
可扩展标记语言
SUPL定位可以分为网络始发的定位和SET始发的定位。本标准要求一阶段支持单次立即定位。其中包括以下业务：
标准立即定位：
争紧急立即定位。
以下为可选要求，支持SUPL1.0的终端可以向上兼容网络发起的其他非SUPL1.0初始消息，并回送SUPL1.0的交互消息到 SLP平台并最终获得位置。4.1.1网络始发的定位
从SUPL服务器侧始发的定位称为网络始发定位。对于这类定位SUPLAgent位于服务器端。4.1.2SET始发的定位
从 SET 侧始发的定位称为 SET 始发定位。对于这类定位 SUPLAgent 位于 SET 中。4.2SUPL定位业务功能组
本节描述了 SUPL 定位业务功能组中的逻辑功能模块。本节目的在于保证完整识别 SUPL 业务所需的全部功能。
4.2.1SUPL隐私功能
SUPL隐私功能用来保护SET用户的隐私。该功能必须包括下面这些内容：-无论是网络发起还是 SET发起的服务，都须遵从日标 SET用户的隐私设置。一遵从目标SET用户设置的通知和确认规则。一允诈可能的对该目标SET用户的在紧急情况和法律超越权限下的相应规则。SUPL可以使用已有的隐私功能实体，比如PPR（PrivacyProfileRegister)或LDC(LocationDistibutionControl)，来实现隐私功能。该功能也可以在SET中实现。4.2.2SUPL初始化功能
YD/T 2173-2010
SUPL初始化功能为SUPL网络开始与SET的交互提供了机制。初始化功能是完成SUPL网络始发服务的一个重要功能。
在 SUPL网络始发服务情况下，SUPL网络可以采用如下方式之一开始 SUPL消息交互：一WAPPush访问协议（PAP)：
一 MNO环境中的直接 SMS。
根据 SET的能力，SUPL网采用适合的 SUPL始发方法（SET能力如何确定不在本标准的范围内）。SET必须至少支持其中一种 SUPL始发方法，4.2.3SUPL安全功能
SUPL安全功能实现了 SUPL网络对 SET进行认证和授权，及 SET对 SUPL 网络进行认证和授权。此功能对安全实现网络始发和 SET始发的 SUPL 定位十分重要。SUPL安全功能还提供了机密性和数据完整性的保障具体见第6章SUPL安全功能中对 SUPL安全功能的详细描述。
4.2.4SUPL漫游功能
当 SET离开其H-SLP的业务区域时被称为 SUPL漫游。H-SLP的业务区域指在没有其他 SLP的协助下，H-SLP能够提供SET定位估计或相应辅助数据的区域。应该注意SLP服务区域并不需要与基础无线网络的服务区域相关。
SUPL漫游可以概括为以下两种情况：·H-SLP可以请求V-SLP提供初始的位置估计，例如根据位置ID：·H-SLP可以请求 V-SLP提供 LuP定位和 SPC功能。采用哪一种漫游根据实现方式的不同而定，不在本标谁的范围之内。该判断依赖于如下因素：1） SUPL提供者之问的漫游协议2）位置标识；
3）缓存的信息；
4）H-SLP/SET 的参数协商结果，如定位方法。更详细的漫游在第 5章中描述。4.2.5SUPL计费功能
SUPL计费功能是指SLP内的计费。包括对MLS应用（见OMA-AD-MLS-VI_O和OMA-RD-MLS-V1_0)、SUPLAgent 和 SET 用户的计费。计费功能包括收集计费相关数据、SUIPL供应商之间进行结算的数据。此外，计费功能还可能包括基于可能的计费数据对SLP内的交互流程（例如辅助数据和位置结果的递送）进行授权。4.2.6SUPL业务管理功能
SUPL业务管理功能管理SET位置。该功能存储、获取和修改被定位SET的位置信息，在执行此功能时，将会综合考虑计费，随私，安全和QoP功能。4.2.7SUPL终端预设功能
SUPLSET预设功能管理 SET的预设功能。SET可以被预设归属SLP地址。SET上的归属SLP地址预设可以使用 OMA 的使能器进行预设，例如采用 OMA-TS-SUPL-Client-Provisioning-V1_0 和OMA-TS-SUPL-MO-V1_0 中的方法。4.2.8版本兼容功能（可选）
YYKAONiKAca-
YD/T2173-2010
可选。支持SUPL1.0的终端可以向上兼容网络发起的其他版本的SUPL初始消息，并回送SUPL1.C的交互消息到SLP平台并最终获得位置，4.3SUPL 位重计算功能组
本节定义和描述了SUPL定位业务功能组中的逻辑功能实体。4.3.1SUPL辅助数据传送功能
辅助数据传送功能是指生成并传送用于SET位置测量或计算循要的有效辅助数据。传送哪些辅助数据可以根据收到的GPS参考数据中选出的数据子集、SET和网络的能力以及被定位SET的大致位置信息来判断。
插助数据由定文花3GPPTS44.031，3GPPTS25.331或C.S0022-Av1.0或C.S0022-0v3.0中的元素组成。
4.3.2SUPL参考数据获取功能
参考数据获取功能是指从GPS参考网络获取GPS参考数据的功能。参考数据用于产生辅助数据。此功能模块和GPS参考网络之间的接口不在本标准的定义范围之内。4.3.3SUPL位置计算功能
定位计算功能完成SET的位置计算功能。SUPL业务可以支持以下一个或者多个不同的位置计算模式：
一A-GPSSET辅助计算：
一A-GPS基于SET计算：
—自治GPS：
一增强型Cell/Sector：
- AFLT:
- EOTD;
- OTDOA:下载标准就来标准下载网
一LocationID-必须支持。
以经纬度形式完成位置标识与地理位置信息之间的转换。在 MINO 网络中通常是指 CeII-ID定位，4.4SUPL网络架构
本节定义了SUPL网络结构模型，包括与用户平面定位服务相关的网络实体及相应参考点。此处述及的网络实体（比如某某系统或者子系统）代表了一组功能而不一定是一个物理网元设备。在满足功能求的前提下，可根据实际情况选择一个独立的物理网元或多个物理网元联合实现。此处述及的参考点是对两组功能在概念上的划分，它并不一定是物理接口。只有当网络侧每、一边连接着不同的物理网元时，参考点才指一个或多个物理接口。一个接口实例对应一个或者多个协议。例如LuP参考点可以实例化为一个接口，本标准中既可使用参考点又可使用接口两个术语来表示。同时本标准也定义了对应Lup参考点的协议，在OMA中的对应协议见OMA-TS-UPL-V1_0。通常情况下，组成SUPL系统的是SET和SLP网元，SLP中包含SLC和SPC系统。SET通过LuP接口与网络侧服务器进行通信。在图1中可以看到，定位业务系统中包括的网络实体和对应接口。SUPL网络中的主要实体SLP和SET的详细功能要求和定义在4.4.1节描述。6
POTAP (LUp)
WAP PPG
SMs通信/Tele Sve (Lup)
SMSC/MC
SMS伯TeleSarvice(Lug
SET到SLP(LUP)
MLS座用UPL代
SET到SLC(Lu)
SET到SPC*(Lup)
SET与SLC/SPC核口兵在非代理模式下可用PAP (Lup)
MLS应用/
SUPL代理
SUPL定位平台（SLP）
归同浦求/拜访
SUPL位置服务中心（SLC)
归属请求拜访
SUPL位置计算中心（SPC）
图1用户平面位重业务平台系统架构4.5网络侧服务器功能要求（移动定位平台SLP）RCS
YD/T 2173-2010
LhLg/L21E3
移动定位平台 SLP 出 SLC 和 SPC 组成。SLP 和 SET 之间通过 Lup 接口进行通信。 Lup 接口用来传递业务管理信息和SUPL位置测量所需的消息：·Lup业务管理消息：终止于SLP中的SLC功能，Lup定位确定消息：终山于 SLP中的SPC功能。SLC 和 SPC 可以集成在单独的系统中。SLC和 SPC 也可按照其功能而单独放在 SLP内部的不同子系统中。
SET和 SLP 之间有两种不同的通信模式：。代理模式：SPC系统不直接与SET通信，SLC作为SET与SPC之间的代理与SET通信。非代理模式：SPC 系统直接与 SET通信。4.5.1SUPL位置服务中心（SLC）SLC协调控制网络中的 SUPL 交互。SLC 支持与 SUPL终端（SET)之间基于用户平面的如下功能：·SUPL隐私功能；
·SUPL初始化功能：
TYYKAONIKACa-
YD/T 2173-2010
●SUPL 安全功能;
SUPL漫游支撑功能：
SUPL计费功能：
?SUPL业务管理功能：
。SUPL 定位计穿功能（注：将位置 ID翻译为地理位置，即 CELLD定位）。4.5.2SUPL位量计算中心（SPC）·SUPL安全功能：
·SUPL辅助数据递送功能；
·SUPL参考数据获取功能：
。SUPL定位计算功能。
4.6SUPL终端（SET）功能要求
SET 支持在 SUPL 中定义的与网络之间通过用户平面承载的交互流程。SET 支持以下一种或者多种功能：
，SUPL隐私功能：
SUPL安全功能：
。 SUPLSET预设功能。
SET支持SET-based和/或 SET-assisted定位-算。SET还可能支持以下的功能：SUPL定位计算功能:
辅助数据递送功能。
4.7Lup接口
SLP和 SET之间的接口为 LuP接口。该接口被用于递送以下两类消息。Lup业务管理消息
Lup定位测量消息。
在 WAP Push 中使用的协议是 PAP(Push Access Prptocol)协议和 POTAP(Pusb Over-The-Air Protocol)协议，其中 PAP 用于从 SLP 向 PPG （Push ProxY Gateway）传送定位请求通知，而 POTAP 用于从 PPG向 SET传送该通知。短消息承载通知是另外一个选择,SLP 可以用 SMS触发或WAP通知始发定位。SMS传输的协议接口在图中未标识出来，因为SLP和SMSC/MC之间的此接口为私有（如SMPP），未在3GPP中定义。从 SMSC/MC到 SET之间的通信路径不在本标准规定范围内。4.7.1 Lup 业务管理消息
通过 Lup业务管理消息接口，SLP与 SET建立 session，并执行表 1中的功能。表 1 Lup业务管理消息接口消息消息名称
SUPL INJT
SUPL START
SUPL RESPONSE
SUPLEND
SUPL INIT消息为 SLP初始化与 SET之间的SUPL Scsion。此消息在网络始发的 SUPL定位中使用。此消息可以包括以下：被定位的目标终端收到的消息中是否包括otificatian，隐私策略的确认，MAC地址、KeyIdentitySUPL STARI适用于终端始发的SUPL定位SUPLRESPONSE消息为SLP对SUPLSTART消息的响应，在SET发起的消息流程中使用由SLP或SET发起终止己建立.的SUPL session4.7.2Lup 定位测量消息
YD/T 2173-2010
Lup定位测量消息接口中的消息用来传输SLP和SET在位登计算时需要的参数，执行表2中的功能。表 2Lup定位测量消息接口消息
消息名称
SUPLPOS
SUPL POS INIT
SUPLEND
SUPLPOS土要为在SLP和SET之间交互位置及位相关信息的消息流程，包括RRLP/RRC/TLA-801消息，计算 SET的位置SUPLPOS INIT为 SET初始化定位流程的消息。包括RRLP/RRC/TIA-801消息SUPLEND消息由 SLP或者SET发起终止已存在的 SUPL sessionSET 和 SLP 必须支持基T- Location LD 的定位。如果具备GSM/WCDMA/TD-SCDMA 网络下通信能力的 SET 支持 A-GPS 或者 E-OTD 定位，要求SET和 SLP可以支持RRLP流程。
SET和 SLP支持其他的定位协议/方法为可选。在RRLP消息交互中，SLP应发送RRLPAssistanceData消息，SET回送AssistanceDataAcknowledgement消息确认收到携带辅助数据的AssistanceData消息。5业务流程
网络始发定位业务
对于网络始发的应用，SLP 和 SET 应至少支持 SUPL INIT、SUPL POS INIT 和 SUPL END 消息。对于SUPLPOS的支持是可选的，其与需要支持的定位方法相关（例如A-GPS定位需要SUPLPOS).SET 可重用与 H-SLP 之间已经建立的,正在进行的 SUPL 会话的安全 IP 链接。如果 SET 重用该安全 IP 链接，则不会再和 H-SLP 之间建立新的 IP 链接，且只要 SUPL 会话还在使用它，该安全 IP 链接就不会释放。
漫游情况下的流程中通常包含R-SLP，但当SUPL代理（SUPL Agent）和H-SLP直接交互时R-SLP也可以从流程中被省略掉。在非漫游呼叫流程中，R-SLP也可以插入到 SUPL代理和H-SLP之间。5.1.1非漫游的成功案例代理模式SUPL代理
MLP SLIR (ms id, cint-id, eqop)B
寻情SET路出
SUPL INIT (sassion-id, posmethod, SLP modo)SUPL POSINIT [gasslor-id, lid, SET apsbililies]装
SUPL END (9esion-ld)
MLP SLIA (posresul)
图2NW始发的漫游成功案例一
TYYKAONIKACa-
代理携式
目标SET
数培连接建立
