【GA公共安全标准】 法庭科学炸药爆炸冲击波超压测定方法

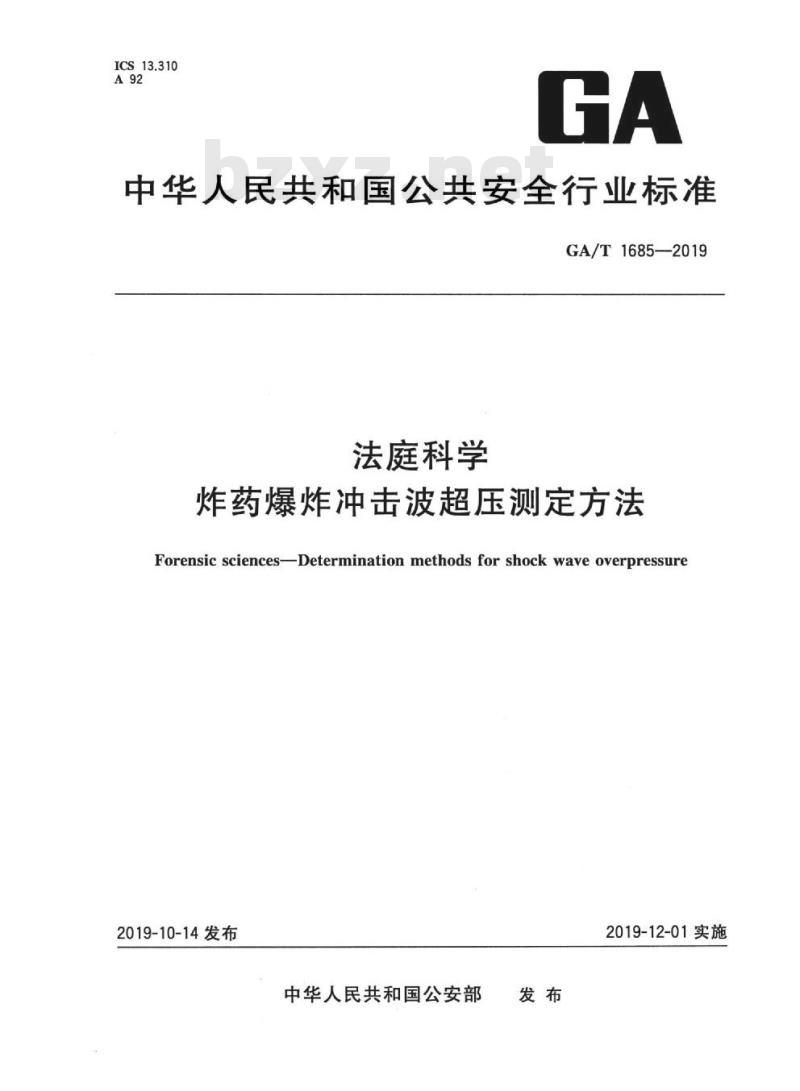

ICS13.310
中华人民共和国公共安全行业标准GA/T1685—2019
法庭科学
炸药爆炸冲击波超压测定方法
Forensic sciencesDetermination methods for shock wave overpressure2019-10-14发布
中华人民共和国公安部
2019-12-01实施

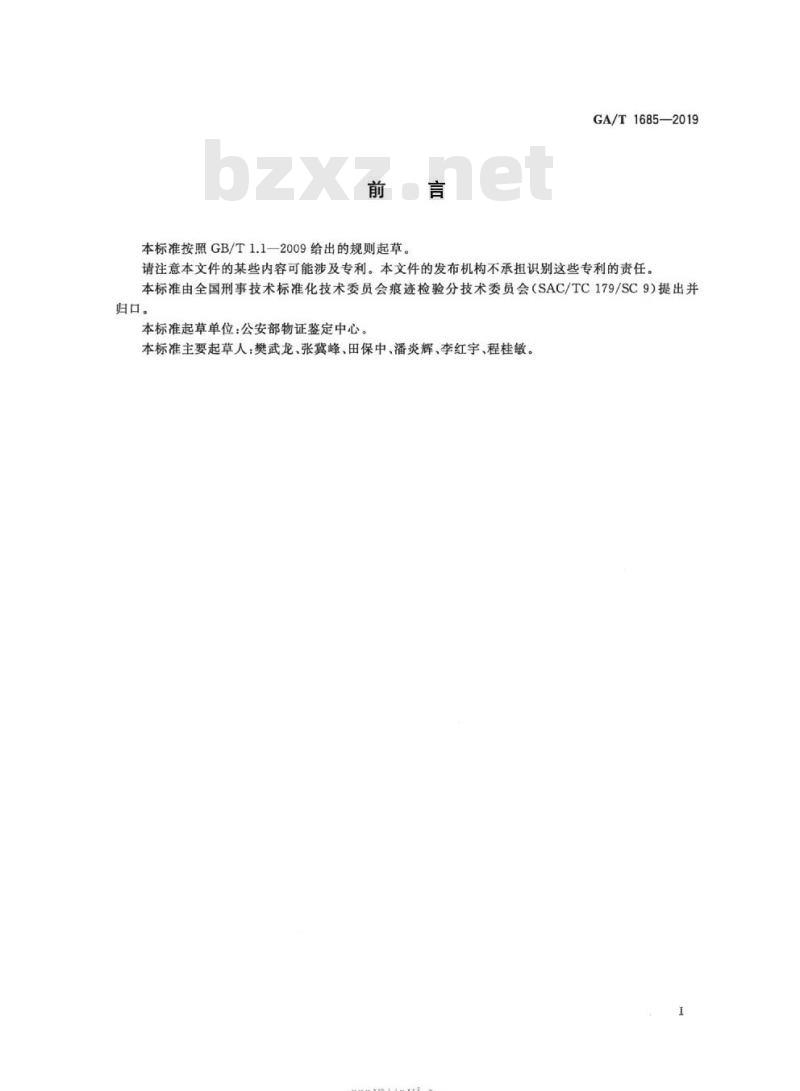

本标准按照GB/T1.1一2009给出的规则起草GA/T1685—2019
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由全国刑事技术标准化技术委员会痕迹检验分技术委员会（SAC/TC179/SC9）提出并归口。
本标准起草单位：公安部物证鉴定中心。本标准主要起草人：樊武龙、张冀峰、田保中、潘炎辉、李红宇、程桂敏。1
-KaerkAca-

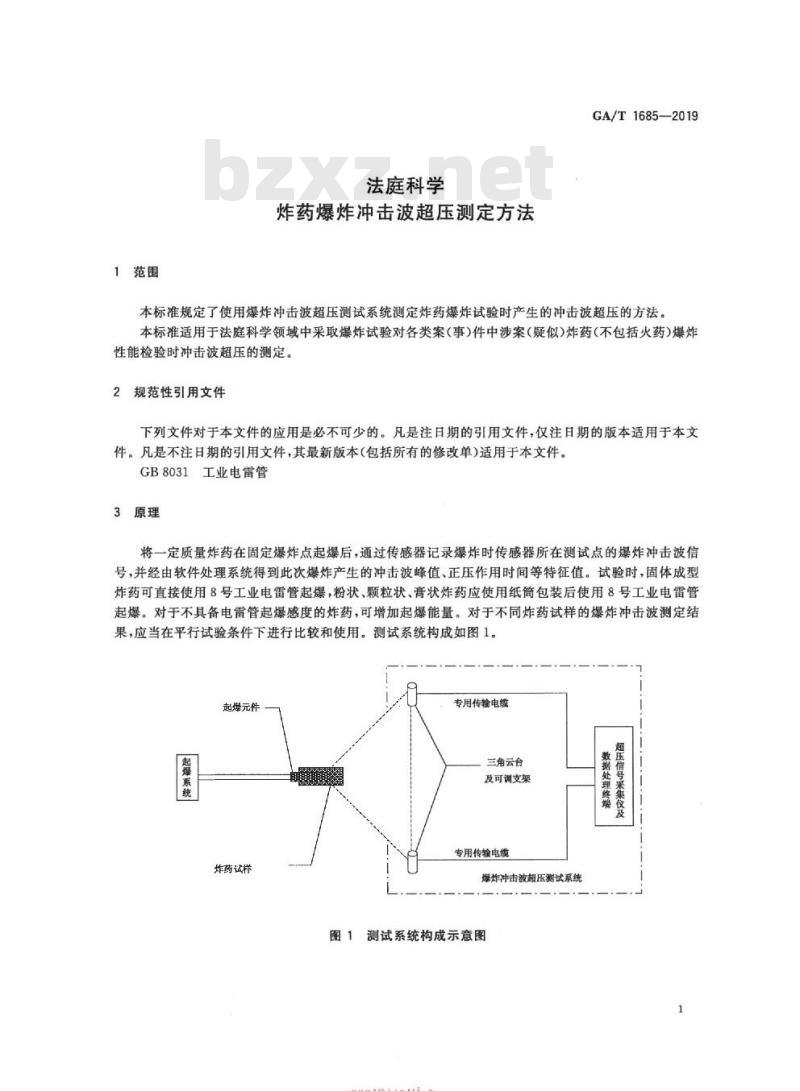

1范围
法庭科学
炸药爆炸冲击波超压测定方法
GA/T1685—2019
本标准规定了使用爆炸冲击波超压测试系统测定炸药爆炸试验时产生的冲击波超压的方法。本标准适用于法庭科学领域中采取爆炸试验对各类案（事)件中涉案（凝似)炸药(不包括火药)爆炸性能检验时冲击波超压的测定。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB8031工业电雷管
3原理
将一定质量炸药在固定爆炸点起爆后，通过传感器记录爆炸时传感器所在测试点的爆炸冲击波信号，并经由软件处理系统得到此次爆炸产生的冲击波峰值、正压作用时间等特征值。试验时，固体成型炸药可直接使用8号工业电雷管起爆，粉状、颗粒状、膏状炸药应使用纸筒包装后使用8号工业电雷管起爆。对于不具备电雷管起爆感度的炸药，可增加起爆能量。对于不同炸药试样的爆炸冲击波测定结果，应当在平行试验条件下进行比较和使用。测试系统构成如图1。起爆元件
起爆系统
炸药试样
专用传输电缆
三角云台
及可调支架
专用传输电缆
爆炸冲击波超压测试系统
图1测试系统构成示意图
rrKaeerKAca-
GA/T1685—2019

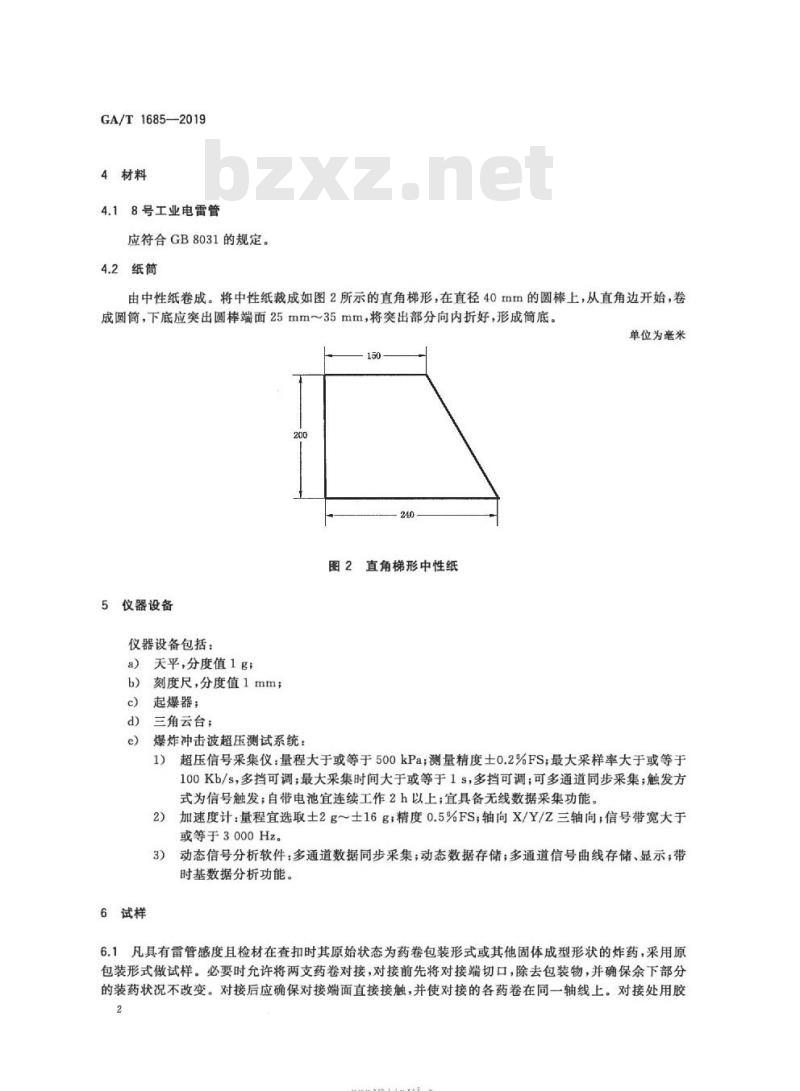

4材料
4.18号工业电雷管
应符合GB8031的规定。
4.2纸筒
由中性纸卷成。将中性纸裁成如图2所示的直角梯形，在直径40mm的圆棒上，从直角边开始，卷成圆简，下底应突出圆棒端面25mm～35mm，将突出部分向内折好，形成筒底单位为毫米
图2直角梯形中性纸
5仪器设备
仪器设备包括：
天平，分度值1g
6试样
刻度尺，分度值1mm；
起爆器；
三角云台；
爆炸冲击波超压测试系统：
超压信号采集仪：量程天于或等于500kPa；测量精度土0.2%FS；最大采样率天于或等于100Kb/s，多挡可调；最大采集时间大于或等于1s，多挡可调；可多通道同步采集；触发方式为信号触发；自带电池宜连续工作2h以上；宜具备无线数据采集功能。加速度计：量程宜选取土2g~士16g；精度0.5%FS，轴向X/Y/Z三轴向；信号带宽大于2）
或等于3000Hz。
动态信号分析软件：多通道数据同步采集；动态数据存储；多通道信号曲线存储、显示；带3）
时基数据分析功能。
6.1凡具有雷管感度且检材在查扣时其原始状态为药卷包装形式或其他固体成型形状的炸药，采用原包装形式做试样。必要时充许将两支药卷对接，对接前先将对接端切口，除去包装物，并确保余下部分的装药状况不改变。对接后应确保对接端面直接接触，并使对接的各药卷在同一轴线上。对接处用胶2
-KaeerKAca-
布或胶带固定好。
GA/T1685—2019bzxz.net

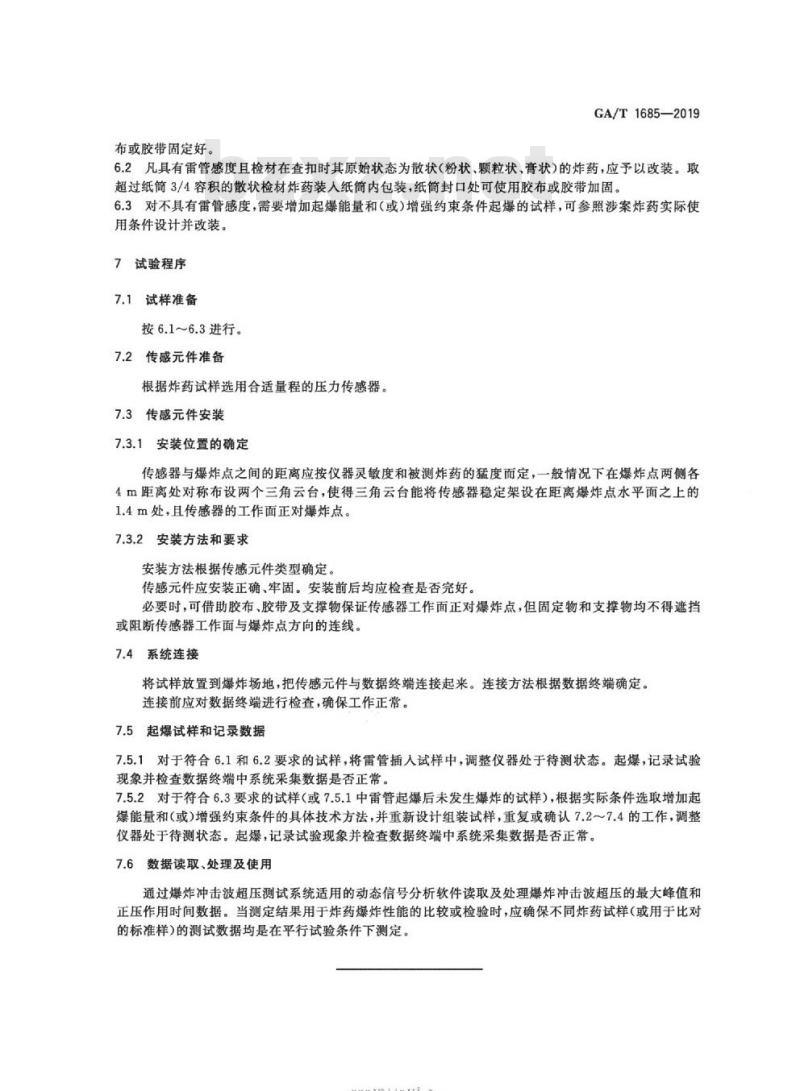

6.2凡具有雷管感度且检材在查扣时其原始状态为散状（粉状、颗粒状、膏状）的炸药，应予以改装。取超过纸简3/4容积的散状检材炸药装人纸筒内包装，纸简封口处可使用胶布或胶带加固。6.3对不具有雷管感度，需要增加起爆能量和（或）增强约束条件起爆的试样，可参照涉案炸药实际使用条件设计并改装。
7试验程序
7.1试样准备
按6.1~6.3进行。
7.2传感元件准备
根据炸药试样选用合适量程的压力传感器。7.3传感元件安装
7.3.1安装位置的确定
传感器与爆炸点之间的距离应按仪器灵敏度和被测炸药的猛度而定，一般情况下在爆炸点两侧各4m距离处对称布设两个三角云台，使得三角云台能将传感器稳定架设在距离爆炸点水平面之上的1.4m处，且传感器的工作面正对爆炸点。7.3.2安装方法和要求
安装方法根据传感元件类型确定。传感元件应安装正确、牢固。安装前后均应检查是否完好。必要时，可借助胶布、胶带及支撑物保证传感器工作面正对爆炸点，但固定物和支撑物均不得遮挡或阻断传感器工作面与爆炸点方向的连线。7.4系统连接
将试样放置到爆炸场地，把传感元件与数据终端连接起来。连接方法根据数据终端确定。连接前应对数据终端进行检查，确保工作正常。7.5起爆试样和记录数据
7.5.1对于符合6.1和6.2要求的试样，将雷管插入试样中，调整仪器处于待测状态。起爆，记录试验现象并检查数据终端中系统采集数据是否正常。7.5.2对于符合6.3要求的试样（或7.5.1中雷管起爆后未发生爆炸的试样），根据实际条件选取增加起爆能量和（或）增强约束条件的具体技术方法，并重新设计组装试样，重复或确认7.2～7.4的工作，调整仪器处于待测状态。起爆，记录试验现象并检查数据终端中系统采集数据是否正常。7.6数据读取、处理及使用
通过爆炸冲击波超压测试系统适用的动态信号分析软件读取及处理爆炸冲击波超压的最大峰值和正压作用时间数据。当测定结果用于炸药爆炸性能的比较或检验时，应确保不同炸药试样（或用于比对的标准样)的测试数据均是在平行试验条件下测定。rKacerkAca-
GA/T1685-2019
