【YD通讯标准】 准同步数字系列(PDH)数字微波通信设备和系统技术要求及测试方法

ICS33.040.20
中华人民共和国通信行业标准
YD/T 744-2009
代替 YD/T 744-1995,YD/T745-1995,YD/T 792-1995, YD/T 830-1996, YD/T 843-1996准同步数字系列（PDH）数字微波通信设备和系统技术要求及测试方法Technical requirements and test methodsfor digital microwave telecommunication equipments (systems)of plesiochronous digital hierarchy (PDH)2009-12-11发布
2010-01-01实施
中华人民共和国工业和信息化部发布前言
1范围·
2规范性引用文件.
3术语、定义和缩略语
4设备和系统的构成
5技术要求及测试方法
假设参考连接、通道和数字段
数字微波系统的差错性能·
频段、信道安排及容量系列…·可用性指标：
设备兼容性·
射频（RF）接口特性
基带接口特性
其他业务
保护倒换（可选）
系统性能·
5.13环境适应性·
5.14安全
5.15电磁兼容，
5.16标志、包装及储存
附录A（规范性附录）
参考文献
测试月仪表
HYLKAONIKACa-
YD/T744-2009
YD/T744-2009

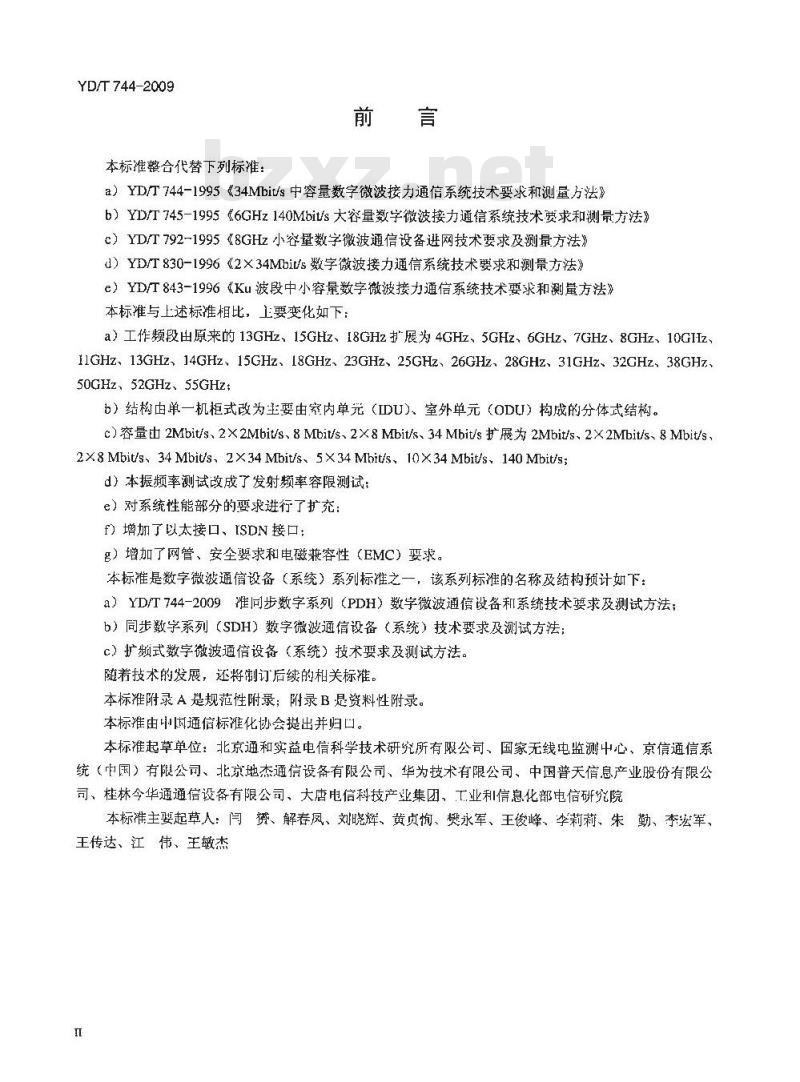

本标准整合代替下列标准：
a）YD/T744-1995《34Mbit/s中容量数字微波接力通信系统技术要求和测量方法》b）YD/T745-1995《6GHz140Mbit/s大容量数字微波接力通信系统技术要求和测量方法》c）YD/T792-1995《8GHz小容量数字微波通信设备进网技术要求及测量方法》d）YD/T830-1996《2×34Mbit/s数字微波接力通信系统技术要求和测量方法》e）YD/T843-1996《Ku波段中小容量数字微波接力通信系统技术要求和测量方法》本标准与上述标准相比，上要变化如下：a）工作频段出原来的13GHz、15GHz、I8GHz展为4GHz、5GHz、6GHz、7GHz、8GHz、10GIHIz、11GHz、13GHz、14GHz、15GHz、18GHz、23GHz、25GHz、26GHz、28GHz、31GHz、32GHz、38GHz、50GHz、52GHz、55GHz:
b）结构由单一机柜式改为主要由穿内单元（IDU)、室外单元（ODU）构成的分体式结构。c）容量由2Mbit/s、2×2Mbit/s、8Mbit/s、2×8Mbit/s、34Mbit/s扩展为2Mbit/s、2X2Mbit/s、8Mbit/s、2X8 Mbit/s、34Mbit/s2×34Mbit/s、5X34Mbit/s、10×34Mbit/s、140Mbit/s;d）本振频率测试改成了发射频率容限测试：e）对系统性能部分的要求进行了扩充：f)增加了以太接口、ISDN接口：g）增加了网管、安全要求和电磁兼容性（EMC）要求。本标准是数字微波通信设备（系统）系列标准之一，该系列标准的名称及结构预计如下：a）YD/T744-2009准同步数字系列（PDH）数学微波通信设备和系统技术要求及测试方法；b）同步数字系列（SDH）数字微波通信设备（系统）技术要求及测试方法c）扩频式数字微波通信设备（系统）技术要求及测试方法。随着技术的发展，还将制订后续的相关标准本标准附录A是规范性附录；附录B是资料性附录。本标推由中国通信标准化协会提出并归口。本标准起草单位：北京通和实益电信科学技术研究所有限公司、国家无线电监测中心、京信通信系统（国）有限公司、北京地杰通信设备有限公司、华为技术有限公司、中国普天信息产业股份有限公司、桂林今华通通信设备有限公司、大店电信科技产业集团、工业利信息化部电信研究院本标准主娶起草人：闫、解春凤、刘晓辉、黄贞恂、樊永军、王俊峰、李莉莉、朱、勤、李宏军、王传达、江伟、主敏杰

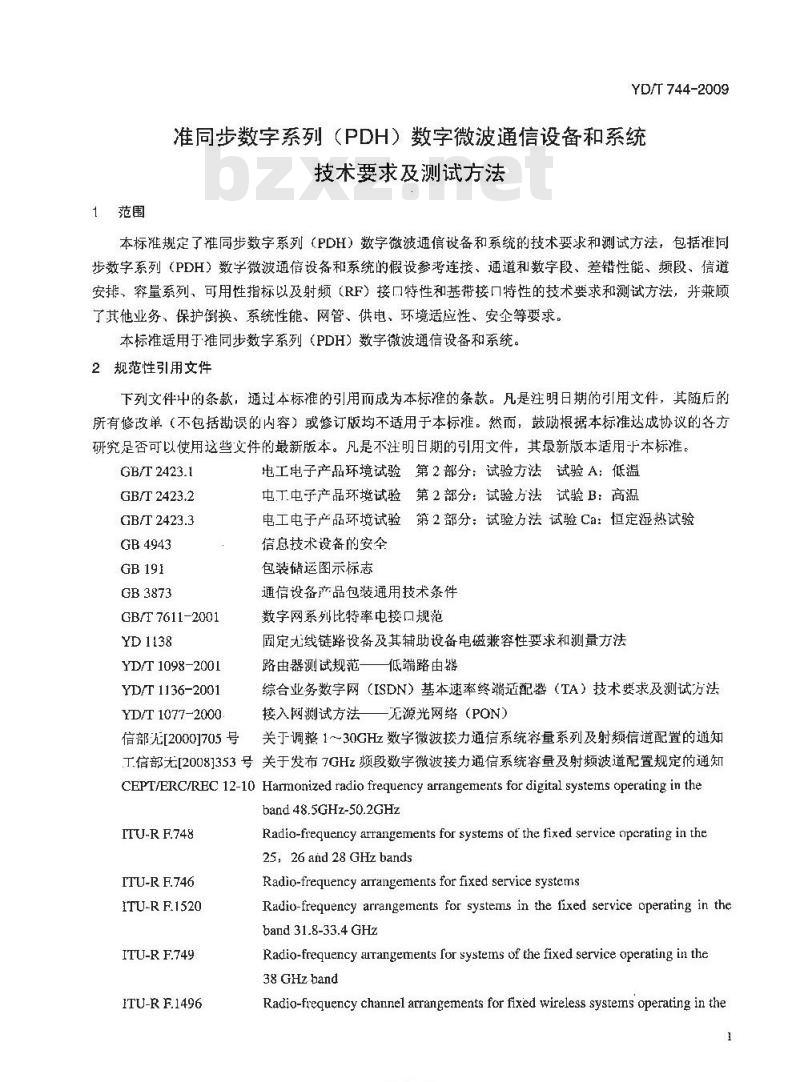

1范围
YD/T744-2009
准同步数字系列（PDH）数字微波通信设备和系统技术要求及测试方法
本标准规定了雅同步数字系列（PDH）数字微波通信设备和系统的技术要求和测试方法，包括准同步数字系列（PDH）数字微波通信设备和系统的假设参考连接、通道和数字段、差错性能、频段、信道安排、容量系列、可用性指标以及射频（RF）接口特性和基带接口特性的技术要求和测试方法，并兼顾了其他业务、保护倒换、系统性能、网管、供电、环境适应性、安全等要求。本标准适用于推同步数字系列（PDH）数字微波通信设备和系统。2规范性引用文件
下列文件中的条款，通过本标准的引用而成为本标的条款。凡是注明日期的引用文件，其随后的所有修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。GB/T 2423.1
GB/T 2423.2
GB/T 2423.3
GB 4943
GB3873
GB/T 7611-2001
YD1138
YD/T 1098-2001
YD/T 1136-2001
YD/T 1077-2000
信部光[2000]705号
电工电子产品环境试验第2部分：试验方法试验A：低温电丁电子产品环境试验第2部分：试验方法试验B：高温电工电子产品环境试验第2部分：试验方法试验Ca：恒定湿热试验信息技术设备的安全
包装储运图示标志
通信设备产品包装通用技术条件数字网系列比特率电接口规范
固定光线链路设备及其辅助设备电磁兼容性要求和测量方法路由器测试规范—低端路由器
综合业务数字网（ISDN）基本速率终端适配器（TA）技术要求及测试方法接入网測试方法一无源光网络（PON）关于调整1～30GHz数字微波接力通信系统容量系列及射频信道配置的通知丁信部无[2008]353号关于发布7GHz频段数字微波接力通信系统容量及射频波道配置规定的通知CEPT/ERC/REC 12-10 Harmonized radio frequency arrangements for digital systems operating in theband 48.5GHz-50.2GHz
ITU-R F.748
ITU-R F.746
ITU-R F1520
ITU-R F.749
ITU-R F.1496
Radio-frequency arrangements for systems of the fixed service operating in the25, 26 and 28 GHz bands
Radio-frequency arrangements for fixed service systemsRadio-frequency arrangements for systems in the fixed service operating in theband 31.8-33.4 GHz
Radio-frequency autangements for systens of the fixed service operating in the38 GHz band
Radio-frequency channel arrangements for fixed wireless systems operating in the1
HYLKAONIKACa-
YD/T 744-2009
ITU-R F.1497
ITU-R F,t191
ITU-T G826
ITU-T G961
ITU-T I.431

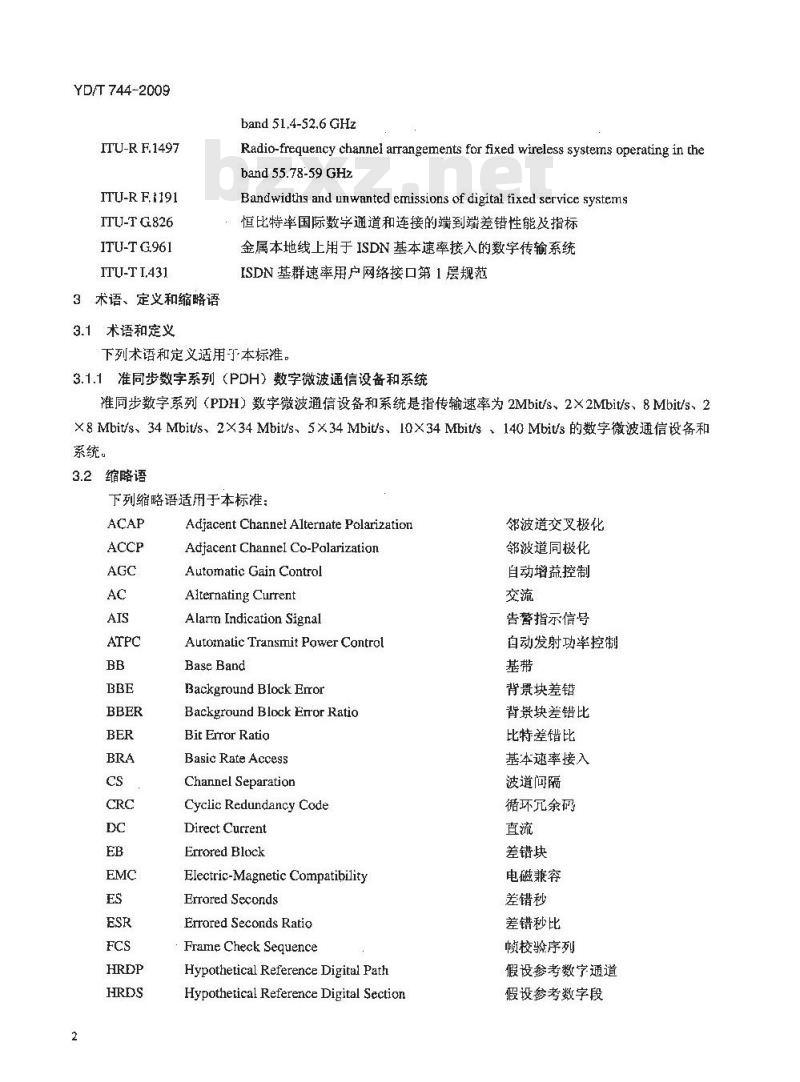

3术语、定义和缩略语
3.1术语和定义
band 51,4-52.6 GHz
Radio-frequency channel arrangements for fixed wireless systems operating in theband 55.78-59 GHz
Bandwidths andunwanted emissions ofdigitalfixed servicesystems恒比特率国际数字通道和连接的端到端差错性能及指标金属本地线上用于ISDN基本速率接入的数字传输系统ISDN基群速率用户网络接口第1层规范下列术语和定义适用予本标推。3.1.1准同步数字系列（PDH）数字微波通信设备和系统准同步数字系列（PDH）数字微波通信设备和系统是指传输速率为2Mbit/s、2X2Mbit/s、8Mbit/s、2×8Mbit/s、34Mbit/s、2×34Mbit/s、5×34Mbit/s、10×34Mbit/s、140Mbit/s的数字微波通信设备和系统。
3.2缩略语
下列缩略语适用于本标准：
Adjacent Channel Alternate PolarizationAdjacent Channel Co-PolarizationAutomatic Gain Control
Aiternating Current
Alarm Indication Signal
Autonalic Transmit Power ControlBase Band
Background Block Error
Background Block Error RatioBit Error Ratio
Basic Rate Access
Channel Separation
Cyclic Redundancy Code
Direct Current
Errored Block
Electric-Magnetic CompatibilityErrored Seconds
Errored Seconds Ratio
Frame Check Sequence
Hypothetical Reference Digital PathHypothetical Reference Digital Section邻波道交叉极化
邻波道同极化
自动增益控制
告替指示信号
自动发射功率控制
背景块差错
背景块差错比
比特差错比
基本速率接入
波道间隔
循环亢余码
差错块
电磁兼容
差错秒
差错秒比
顿校验序列
假设参考数字通道
假设参考数字段
Hypothetical Reference ConnectionInternational Gateway
Internet Protocol
Integrated ServiceDigital NetworkManuanl Transmit Power ContralOccupied Bandwidth
Plesiochronous Digital HierarchyPath End Point
Primary Rate Access
Passive Optical Network
Residual Bit Error Ratio
Resolution Bandwidth
Radio Frequency
Remote Frequency Control
Root Mean Sguare
Receive Signal Level
Remote Transmit Power ControlReceive
Synchronous Digital HierarchySeverely Errored Second
Severely Errored Second RatioTransmitter
Video Bandwidth
Voltage Standing Wave Ratio
4设备和系统的构成
设备和系统的构成如图1所示。
望制器
解调器
分巢处理
解调器www.bzxz.net
发射机
主发射机支路
发射机 RF
滤波器
分集选收机支路（如责琴的话）接收机
接收机
活接收机支路
接收机 JRH
滤波器
按接收机RF造
假设参考连接
国际关口
互联网协议
综合业务数字网
YD/T 744-2009
人工发射功率控制
占用带宽
准同步数字系列
通道终端点
基群速率接入
无源光网络
残余比特差错率
分辨力带宽
远端频率控制（设置）
均方根
接收信号电平
远端发射机功率控制（设置）
接收机
同步数字系列
严重差错秒
严重差错秒比
发射机
视频带宽
电压驻波比
a）X’、X为一个或多个数宇信号输入、输山参考点；b）C、Cp、C’为 RF测鼠参考点。图1设备和系统的构成
HYLKAONIKACa-
分集天线
主天线
YD/T 744-2009
方框图是原理性的，图中的每个方框与物理实体可能不完全对应，有些部分（如馈线）在使用中也可能并不需要。
5技术要求及测试方法
为了测试，至少需要一跳设备，分近端设备和远端设备，无保护倒换时1+0配置；有保护倒换时1+1配置。如带分集，应有两套收信机，测试在射频、基接口上进行，测试应在制造商声称的最大容许中频电缆时进行，被测设备利测试用仪表预热0.5h以上。测试用仪表应满足附录A的要求。5.1假设参考连接、通道和数字段27500km假设参考通道如图2所示。终端国
国内部分
中间国‘
国际部分
快设参考通道27.500km
a）如果一条通道然结在IG，则只用国际部分的配额。b）每一个中间国可以规定一个或两个国际接口局（逆口或出口)。）假定有4 个中间泻。
图2假设参考通道的组成
5.2数字微波系统的差错性能
5.2.1定义
5.2.1.1差错性能事件
差错性能事件相关定义如下：
国间部分
妇海缆
·块：块指一系列与通道有关的连续比特，每一比特属于并仪属于一个块，·差错块EB：有一个或多个比特出现差错的块·差错秒ES：有一个以上差错块或至少一个缺陷的1s周期；·缺陷：指信号丢失、顺定位丢失或出现AIS信号：，严重差错秒SES：包含30%的差错块或至少一个缺陷的1s周期：，背景块差错BBE：在SES之外时间发牛的快差错。5.2.1.2差错性能参数
差错性能参数定义如下：
·差错秒比ESR：在一定的测试时间内，可用时间内的ES和总秒数的比·严重差错秒比SESR：在一定的测试时间内，可用时问内的SES和总秒数的比：终端国
国内部分
，背景块差错比BBER：在一定的测试时间内，在可用时间内的背景差错块与总块数抑除SES中所有块后的残余块数的比。
5.2.2假设参考数字通道的差错性能指标及其分配策略5.2.2.1假设参考数字通道的差错性能4
YD/T 744-2009
根据ITU-TG826建议，27500km国际假设参考数字通道的端对端的差错性能指标见表1。表127500km国际假设参考数字通道端对端的差错性能比特率（Mbit/s）
每块比特数（比特/映)
8005000
5.2.2.2假设参考数字通道的差错性能分配策略8
2000-~8000
4000--20000
6000~20000
根据ITU-T G.826建议，27500km国际假设参考数字通道的差错性能指标分配策略如图3所示，总指标100%
固定分配部分 45 %
国际部分10%
国内部分35%
滨端国一%
中间国2%
中间区2%
中间国2%
中间因2%
终端国1%
终端国17.3%
终端国17.5%
图327500km端对端指标的分配策略距离分配部分55%
1%1500km
ITU-TG826建议还规定了从国际局（IG）到通道终端点（PEP）之问的微波电路分成三部分：接入部分、短途部分和长途部分。本地交换局至通道终端点之间的电路为接入部分，本地交换局至一、二或三级交换中心之间的电路为短途部分，国际局至一、二或兰级交换中心之问的电路为长途部分，对这三部分分配的指标由表2、表3、表4规定。表2长途部分
速率（Mbis）
24×10-4
表中A=A1+0.01×L（km）/500（km），A1=0.01-0.029
2AX10-
表3短途部分
速率【Mbit'/s】
表中B=0.0750.085
2B×10-4
YKAONKAca
24×10-4
2BX104
2A×10-4
YD/T 744-2009
速率（Mbit's）
表中 C=0.075~0.085
2C×10*
表4接入部分
2c×10
表2、表3、表4中A1+B+C不得超过0.175，A+B范围为0.155～0.165。5.2.2.3国内部分的分配
国内网分为4个部分：省际干线为国际出口局到省中心和省中心到省中心：省内千线为省中心到地区中心：本地网是以地区中心为中心的网：接入网部分。国内网各部分的指标分配策略如下：·省际千线和省内干线的总配额不超过表2长途部分规定的值（表2中取A1=1%）：·短途部分配额为7.5%（表3中B的值），不加基于距离的配额；·接入部分的配额为8%（表4中C的值）。5.3频段、信道安排及容量系列
23GHz及其以下应符合信部无[2000]705号文件和工信部无[2008/353号文件的规定：25/2G/28GHz参照ITU-RF.748的规定：31GHz参照ITU-RF746附件7的规定；32GHZ参照ITU-RF.1520的规定：38GHz参照 ITU-R F749的规定：50GHz参照 CEPT/ERC/REC 12-10的规定；52GHz参照ITU-R F.1496的规定：55GHz参照ITU-RF1497的规定。
5.3.1波道安排
波道的安排有邻波道交叉极化（ACAP）、邻波道同极化（ACCP）。5.3.2系统划分
根据射频频段、信道间隔的安排和传输容量分成若干系统，见表5。表5系统划分
频段（GHz）
13/15/18
波道间隔（MHz）及安排
1.75/3.5/7/11.662
/14/14.5/15/28/29/29.65/30
28/29/29.65/30
28/29/29.65/30
28/29/29.65/30
1.75/3.5门/14/13.75/28/27.5
3.5/7/14/28
传输容鼠（路率）（Mbitfs）
2/2X2/8/2X8/34/2×34
10×34
2/2×2/8/2× 8/34/2× 34
10×34
2/2×2/8/2×8/34/2×34
140/5×34/10×34
频段（GHz）
31/32/38
5.3.3频谱效率等级
表5（续）
波道间隔（MHz）及安排
3.5//14/28/
3.5//14/28
3.5/7/14/28
3.5//14/28/56
3.5/7/14/28/56
YD/T 744-2009
传输容量（路率）（Mbit/s）
22×2/8/2×8/34/2×34
140/5×34/10×34
2/2×2/8/2×8/34/2×34
140/5X34/10X34
2/2×2/8/2×8/34
2/2 × 2/8/2X 8/34/2X 34
2/2×2/8/2×8/34/2×34
给定频带中的最高传输速率取决于调制方式，根据调制状态可划分成为下列几个频谱效率等级，见表6。
表6频谱效率等级划分
调制方式
调制状态
频谱效率等级
5.4可用性指标
5.4.1数字微波通道可用性定义
128QAM
64/128
(ACAP)
(ACCP)
可用性=1一不可用性=[可用时间/（可用时问十不可用时问）1×100%6A
256QAM
512QAM
256/512
(ACAP)
(ACCP)
不可用时问足至少在一个传输方向上，当接收端检测到10个连续的SES事件，则不可用时间开始并且将此10s计入不可用时间：当接收端检测到10个连续的非SES事件时，一个新的可用时间开始，并且将此10s 计入可用时间。
5.4.2可用性描述
长途假设参考数字通道的不可用指标定为0.06%/500km，不可用性指标按长度线性分配。为了使统计结果可信，统计时间应长下一年，5.5设备兼容性
不同设备生产厂的发射设备与接收设备的射频接口及叶频接口之问没有互通要求。但基带接口之问应能互连互通。
5.6射频（RF）接口特性
5.6.1发射机（Tx）
5.6.1.1发射频率容限
5.6.1.1.1技术要求
发射频率容限应满足表7的要求（包括稳定度、老化率及环境条件引起的频率变化），>
YLKAONIKACa
YD/T 744-2009
(106）
5.6,1.1.2测试方法
1）测试连接如图4所示。
发射机
发射频率容限
图4发射频率容限、发射机最大输出功率测试2）设置发射机工作，切断调制。3）从频率计数器上读发信频率，应满足表7的要求。5.6.1.2远端发射频率控制（RFC）（可选）5.6.1.2.1技术要求
计数器
功率计
设备和系统具有远端频率设置的能力，设置频率的容限应满足表7要求。5.6.1.2.2测试方法
1）测试连接如图5所示。
衰诚器
功率计
耦合器
讨数器
图5RFC和RTPC测试
2）设置远端发射频率，切断调制，关闭近端设备发射。3）从频率计数器上读发射频率，应满足表7要求。5.6.1.3.发射机最大输出功率
5.6.1.3.1技术要求
发射机最大输出功率不超过国家相关机构规定的限值，容限为设备生产厂标称值的士1dB（室内设各）和士2dB（室外设备）。
5.6.1.3.2测试方法
1）测试连接如图4所示。
2）设置发射机为最大功率输出，加调制。8
3）从功率计上直接读比发射机最大输出功率Pxmx，容限应满足A中要求。5.6.1.4人工发射机输出功率控制（MTPC）（可选）5.6.1.4.1技术要求
发射机输出功率可以人工控制（设置），控制范围应不小于1OdB。5.6.1.4.2测试方法
1）测试连接如图4所示。
2）设置发射机为最小功率输出，加调制。3）从功率计上读被测发射机最小输出功率Pruin4）MTPC范围=PTxmpx—PTxmin，应不小于10dB。5.6.1.5自动发射机输出功率控制（ATPC）（可选）5.6.1.5.1技术要求
ATPC 范围应不小于 1UdB。
5.6.1.5.2测试方法
1）测试连接如图6所示。
耦合器
功率计1
2）设置近、远端设备正常阅环工作。可变
衰诚器
图 6 ATPC 测试
耦介器
功率计2
3）设置近端接收电平比门限电平高10dB，接通ATPC功能。4）调可变衰减器，观测功率计1_上功率读数变化，记录能达到的P.mx和Piac5）ATPC范用=Pmux—Pan，应不小于10dB。5.6.1.6远端发射机输出功率控制（RTPC）（可选）5.6.1.6.t技术要求
RTPC 范围应不小了:10dB。
5.6.1.6.2测试方法
1）测试连接如图6所示。
2）设置近、远端设备正常闭环工作。3）设置远端功率，观测功率计2.上功率读数变化，记录能达到的Pamx和Pmin。4）RTPC范用=Pmx—Prin应不小于10dB，5.6.1.7射频（RF）频谱模板
5.6.1.7.1技术要求
YD/T744-2009
不同的系统，不同的调制方式有不同的RF频谱模板形状和技术要求，模板形状如图7~9所示。RF频谱模板限值与工作频段、系统、调制方式、传输速率、信道间隔等有关系。要求见表8～10，9
FYYKAONrKAea-
