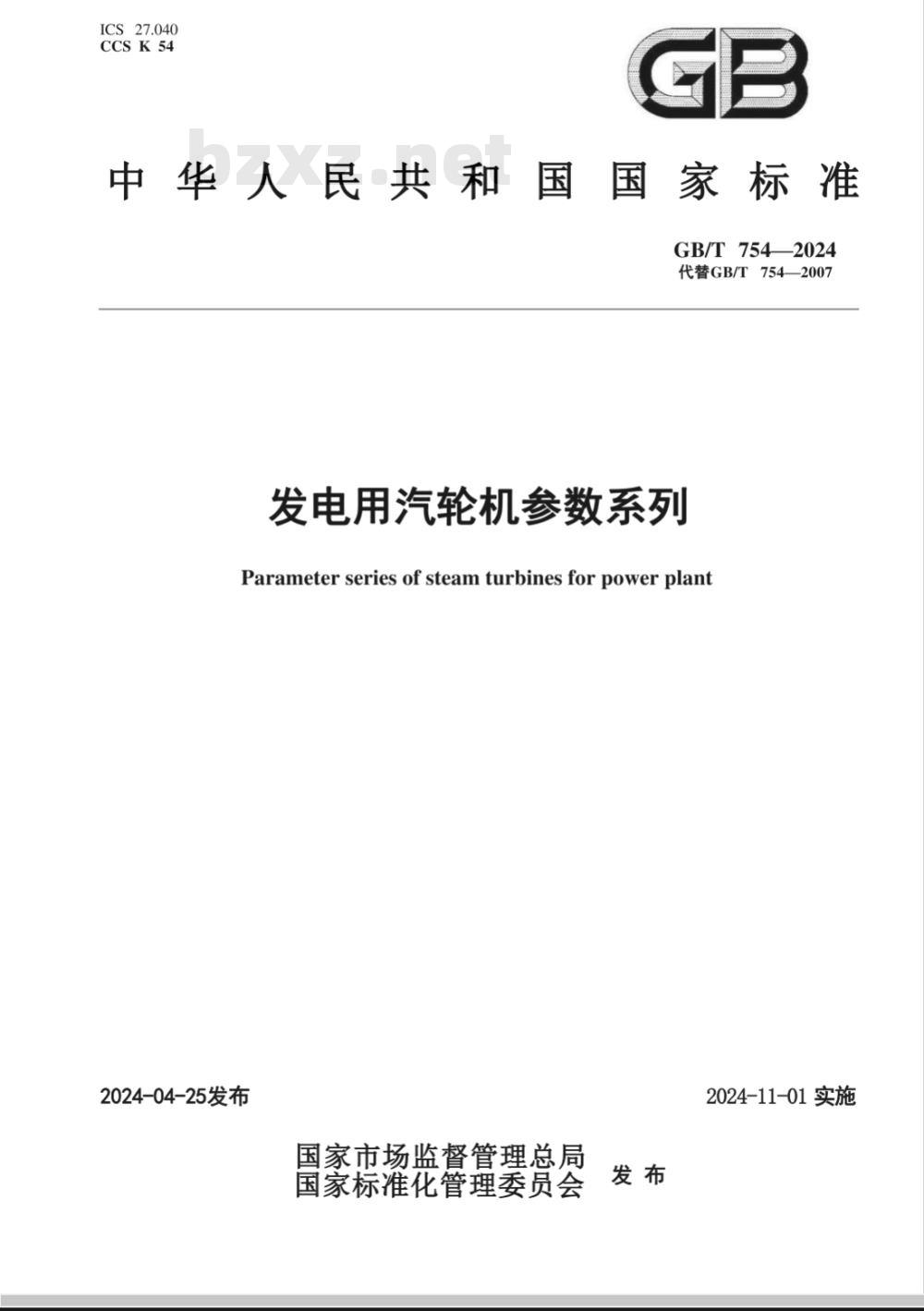

发电用汽轮机参数系列
Parameter series of steam turbines for power plant2024-04-25发布
国家市场监督管理总局
国家标准化管理委员会
2024-11-01实施
规范性引用文件
3术语和定义
4新蒸汽参数系列
4.2非再热式汽轮机
4.3再热式汽轮机
5运行中汽轮机进汽参数允许波动范围目

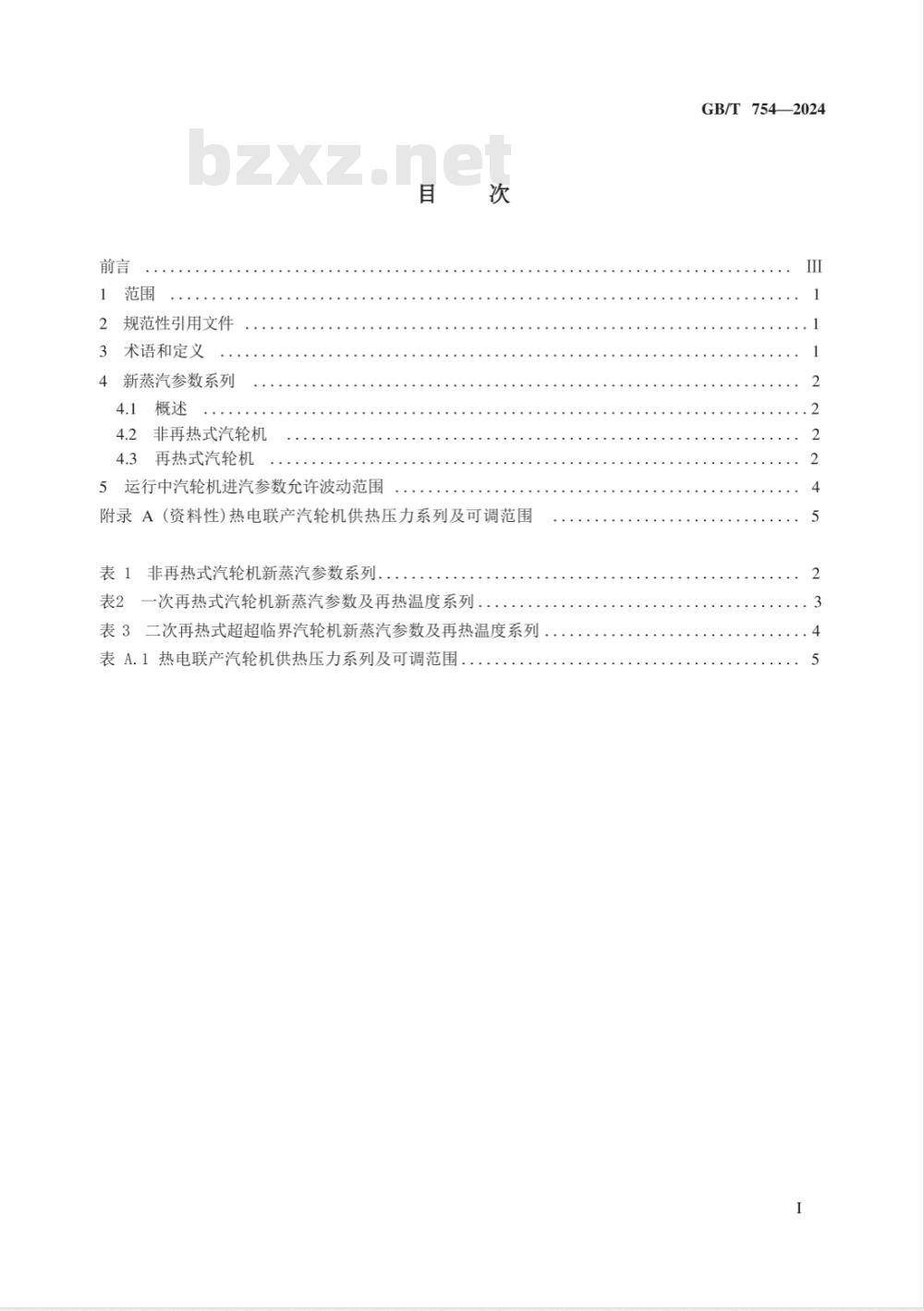

附录A（资料性）热电联产汽轮机供热压力系列及可调范围表1非再热式汽轮机新蒸汽参数系列，表2一次再热式汽轮机新蒸汽参数及再热温度系列表3二次再热式超超临界汽轮机新蒸汽参数及再热温度系列，表A.1热电联产汽轮机供热压力系列及可调范围.GB/T754—2024
GB/T754—2024

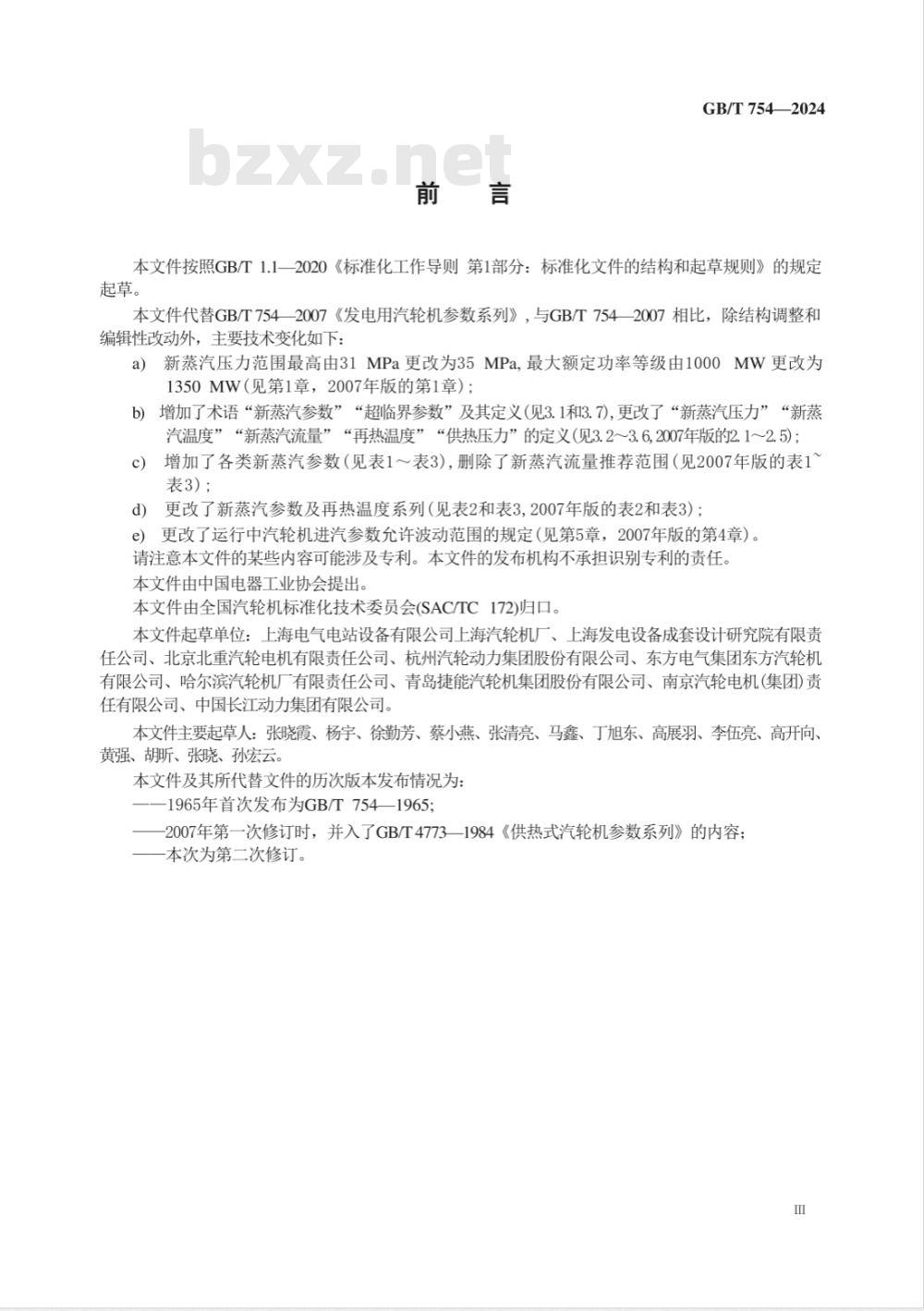

本文件按照GB/T1.12020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T7542007《发电用汽轮机参数系列》，与GB/T7542007相比，除结构调整和编辑性改动外，主要技术变化如下：新蒸汽压力范围最高由31MPa更改为35MPa，最大额定功率等级由1000MW更改为a)
1350MW（见第1章，2007年版的第1章）；增加了术语“新蒸汽参数”“超临界参数”及其定义（见3.1和3.7)，更改了“新蒸汽压力”“新蒸b)
汽温度”“新蒸汽流量”“再热温度”“供热压力”的定义（见3.2～3.6,2007年版的2.1～2.5)；增加了各类新蒸汽参数（见表1～表3），删除了新蒸汽流量推荐范围（见2007年版的表1°c
表3）；
d）更改了新蒸汽参数及再热温度系列（见表2和表3，2007年版的表2和表3）；e）更改了运行中汽轮机进汽参数允许波动范围的规定（见第5章，2007年版的第4章）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电器工业协会提出。本文件由全国汽轮机标准化技术委员会(SAC/TC172)归口。本文件起草单位：上海电气电站设备有限公司上海汽轮机厂、上海发电设备成套设计研究院有限责任公司、北京北重汽轮电机有限责任公司、杭州汽轮动力集团股份有限公司、东方电气集团东方汽轮机有限公司、哈尔滨汽轮机厂有限责任公司、青岛捷能汽轮机集团股份有限公司、南京汽轮电机（集团）责任有限公司、中国长江动力集团有限公司。本文件主要起草人：张晓霞、杨宇、徐勤芳、蔡小燕、张清亮、马鑫、丁旭东、高展羽、李伍亮、高开向、黄强、胡昕、张晓、孙宏云。
本文件及其所代替文件的历次版本发布情况为-1965年首次发布为GB/T754—1965；-2007年第一次修订时，并入了GB/T4773一1984《供热式汽轮机参数系列》的内容：一本次为第二次修订。
1范围
发电用汽轮机参数系列免费标准bzxz.net
本文件给出了发电用汽轮机的新蒸汽参数系列和运行中进汽参数允许波动范围，GB/T754—2024
本文件适用于额定功率等级为0.75MW～1350MW.新蒸汽压力为1.28MPa～35MPa的固定式发电用或热电联产用汽轮机。
注：固定式发电用汽轮机为凝汽式：热电联产用汽轮机为背压式、抽汽背压式、抽汽凝汽式，本文件不适用于核电汽轮机、蒸汽-燃气联合循环用汽轮机、光热发电汽轮机、垃圾发电及生物质发电类汽轮机、余热发电类汽轮机。2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
：固定式发电用汽轮机规范
GB/T5578
3术语和定义
GB/T5578界定的以及下列术语和定义适用于本文件。3.1
新蒸汽参数
文initialsteamparameter
主汽阀进口处的蒸汽参数。
initialsteampressure
新蒸汽压力
汽轮机主汽阀进口处的蒸汽压力。注：本文件中凡不加说明的所有蒸汽压力数值均指绝对压力。3.3
新蒸汽温度initialsteamtemperature汽轮机主汽阀进口处的蒸汽温度。3.4
新蒸汽流量initialsteamflowrate汽轮机主汽阀进口处流入的新蒸汽质量流量。3.5
再热温度
reheattemperature
再热式汽轮机再热主汽阀(或再热主汽、调节联合阀)进口处的再热蒸汽温度。3.6
供热压力heatingpressure
背压式汽轮机排汽口处、抽汽式汽轮机抽汽口处或装于供热抽汽管上的压力调节阀出口处的供热GB/T 7542024
蒸汽压力。
注：热电联产汽轮机供热压力系列及可调范围见附录A。3.7
超临界参数supercriticalparameter蒸汽参数高于水的临界点压力和温度的汽轮机进汽参数。3.8
超超临界参数ultra-supercriticalparameter蒸汽参数高于常规超临界参数24,2MPa/566℃/566℃的汽轮机进汽参数，且其新蒸汽温度或/和再热温度大于或等于580℃，或/和新蒸汽压力大于或等于28MPa。4新蒸汽参数系列
4.1概述
新蒸汽压力、温度及典型功率等级对应的新蒸汽流量，可根据表1～表3所列的推荐数据选用。注：表1～表3所列额定功率在250MW及以下的汽轮机均按电动给水泵配置计算新蒸汽流量。4.2非再热式汽轮机
非再热式汽轮机的新蒸汽参数系列见表1。表1非再热式汽轮机新蒸汽参数系列新蒸汽压力
次中压
次高压
超高压
4.3再热式汽轮机
4.3.1一次再热式汽轮机
新蒸汽温度
仅凝汽式汽轮机适用的额定功率等级/相应的大致新蒸汽流量(阀门全开)MW/(t/h)
0.75/51/10
1.5/103/20
3/206/4012/7020/10025/120
6/3012/6520/9025/11035/150
25/10035/14050/210100/410
80/320100/400135/520
-次再热式汽轮机的新蒸汽参数及再热温度系列见表2。2
超高压
亚临界
超临界
仅温度超过
规定值
仅压力超过
超超临界
规定值
压力和温度均
超过规定值
规定值见3.8。
表2一次再热式汽轮机新蒸汽参数及再热温度系列新蒸汽压力
二次再热式汽轮机
新蒸汽温度/再热温度
℃/℃
535/535
538/538
538/538
566/566
600/600
538/566
566/566
566/580
580/580
600/600
566/566
580/580
600/600
600/610
600/620
GB/T754—2024
仅凝汽式汽轮机适用的额定功率等级/相应的大致新蒸汽流量(阀门全开)MW/(t/h)
125/400
150/480
200/670
100/300
150/500
250/800
300/1025
330/1100
600/2020
660/2200
150/450
250/760
350/1170
600/1920
660/2100
1000/3300
600/1900
660/2100
1000/3000
600/1900
660/2100
1000/3000
600/1850
660/2050
900/2700
1000/3000
1200/3600
二次再热式超超临界汽轮机的新蒸汽参数及再热温度系列见表3。3
GB/T754—2024
新蒸汽压力
：二次再热式超超临界汽轮机新蒸汽参数及再热温度系列新蒸汽温度
一次再热温度
二次再热温度
注：新蒸汽的压力和温度均超过规定值；规定值见3.8。运行中汽轮机进汽参数允许波动范围5
仅凝汽式汽轮机适用的额定功率等级/相应的大致新蒸汽流量(阀门全开)
MW/(t/h)
660/1900
700/2000
800/2300
900/2600
1000/2900
1350/3450
运行中汽轮机进汽参数允许波动范围按GB/T5578的规定执行。附录A
(资料性)
热电联产汽轮机供热压力系列及可调范围热电联产汽轮机供热压力系列及可调范围见表A.1，其具体值由供需双方商定。热电联产汽轮机供热压力系列及可调范围表A.1
供热压力
GB/T7542024
单位为兆帕
可调范围
