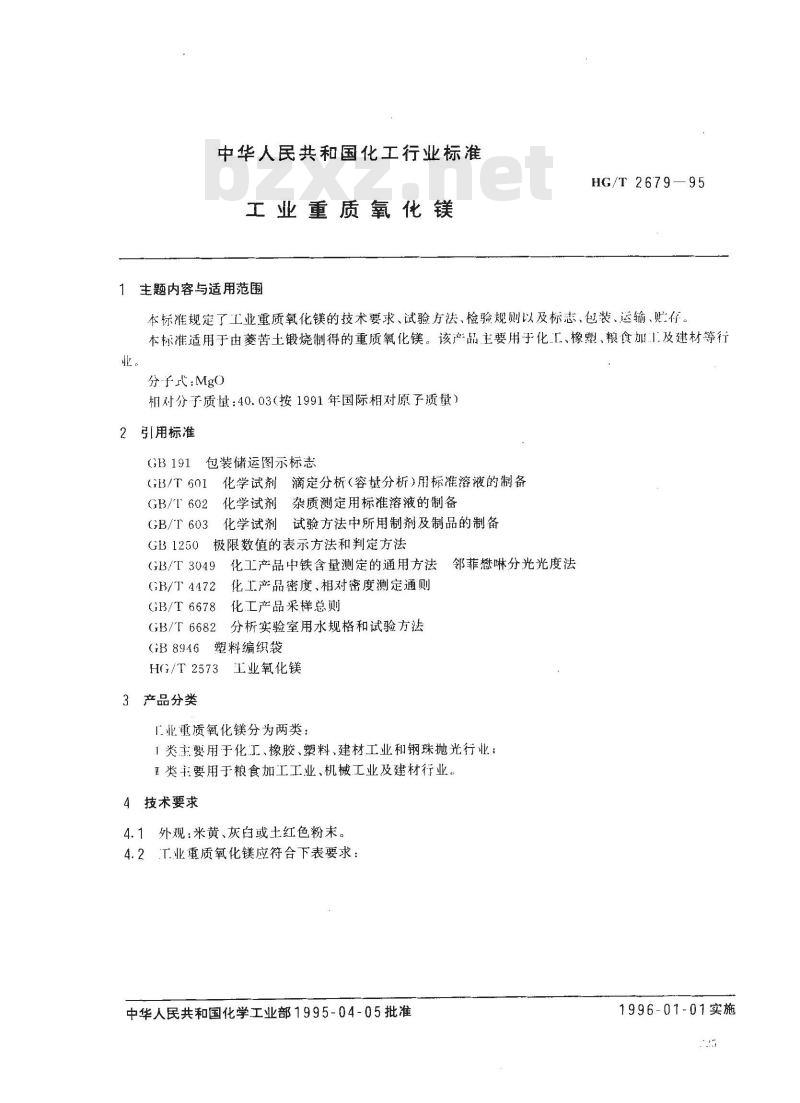

【HG化工标准】 工业重质氧化镁

中华人民共和国化工行业标准
工业重质氧化镁
生题内容与适用范围
HG/T 2679—95
本标准规定了工业重质氧化镁的技术要求、试验方法、检验规则以及标志、包装、运输、存。本标准适用于由菱苦土锻烧制得的重质氧化镁。该产品主要用子化工、橡塑、粮食加及建材等行业。
分f式:MgO
相对分子质量：40.03（按1991年国际相对原子质量）2引用标准
包装储运图示标志
化学试剂滴定分析（容量分析）用标准溶液的制备GB/T 601
化学试剂杂质测定用标准溶液的制备GB/T 602
化学试剂试验方法中所用制剂及制品的制备GB/T 603
极限数值的表示方法和判定方法GB 1250
GB/T 3049
化工产品中铁含量测定的通用方法化工产品密度、相对密度测定通则GB/T 4472
GB/T 6678
GB/T 6682
化工产品采样总则
分析实验室用水规格和试验方法GB 8946
塑料编织袋
HG/T2573工业氧化镁
3产品分类
业重质氧化镁分为两类：
邻菲懋啉分光光度法
「类主婴用于化工、橡胶、塑料、建材工业和钢珠抛光行业：Ⅱ类主要用于粮食加工工业、机械工业及建材行业4技术要求
4.1外观：米黄、灰白或土红色粉末。4.2T.业重质氧化镁应符合下表要求：中华人民共和国化学工业部1995-04-05批准1996-01-01实施

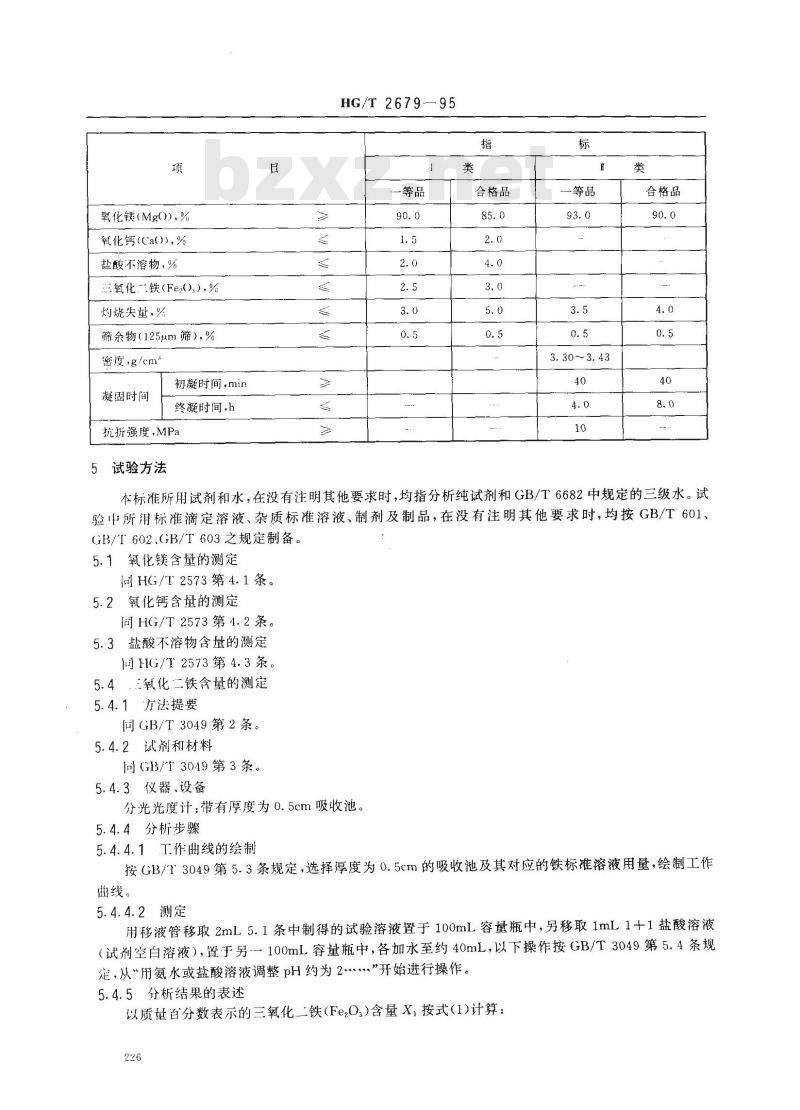

氧化镁(Mg(0)),%
氧化钙(Ca0)，%
盐酸不溶物，%
三氧化二铁（Fe20,），%
灼烧失量，%
筛余物（125um筛），%
密度·g/cm
初凝时间，min
凝固时间
终凝时间.h
抗折强度，MPa
试验方法
HG/T 2679—95
一等品
合格品
一等品
3.30~3.43
合格品
本标准所用试剂和水，在没有注明其他要求时，均指分析纯试剂和GB/T6682中规定的三级水。试验中所用标准滴定溶液、杂质标准溶液、制剂及制品，在没有注明其他要求时，均按GB/T601、GB/T602、GB/T603之规定制备。5.1氧化镁含量的测定
叫HG/T2573第4.1条。
5.2氧化钙含量的测定
冏HG/T2573第4.2条。
5.3盐酸不溶物含量的测定
同HG/T2573第4.3条。
5.4.三氧化二铁含量的测定
5.4.1方法提要
同GB/T3049第2条。
5.4.2试剂和材料
同GB/T3049第3条。
5.4.3仪器、设备
分光光度计：带有厚度为0.5cm吸收池5.4.4分析步骤
5.4.4.1T.作曲线的绘制
按GB/T3049第5.3条规定，选择厚度为0.5cm的吸收池及其对应的铁标准溶液用量，绘制工作脚线。
5.4.4.2测定
用移液管移取2mL5.1条中制得的试验溶液置于100mL容量瓶中，另移取1mL1+1盐酸溶液（试剂空白溶液），置于另-一100mL容量瓶中，各加水至约40mL，以下操作按GB/T3049第5.4条规定，从“用氨水或盐酸溶液调整pH约为2.”开始进行操作。5.4.5分析结果的表述
以质量百分数表示的三氧化二铁(Fe2Os)含量X，按式(1)计算：226
HG/T 2679—95

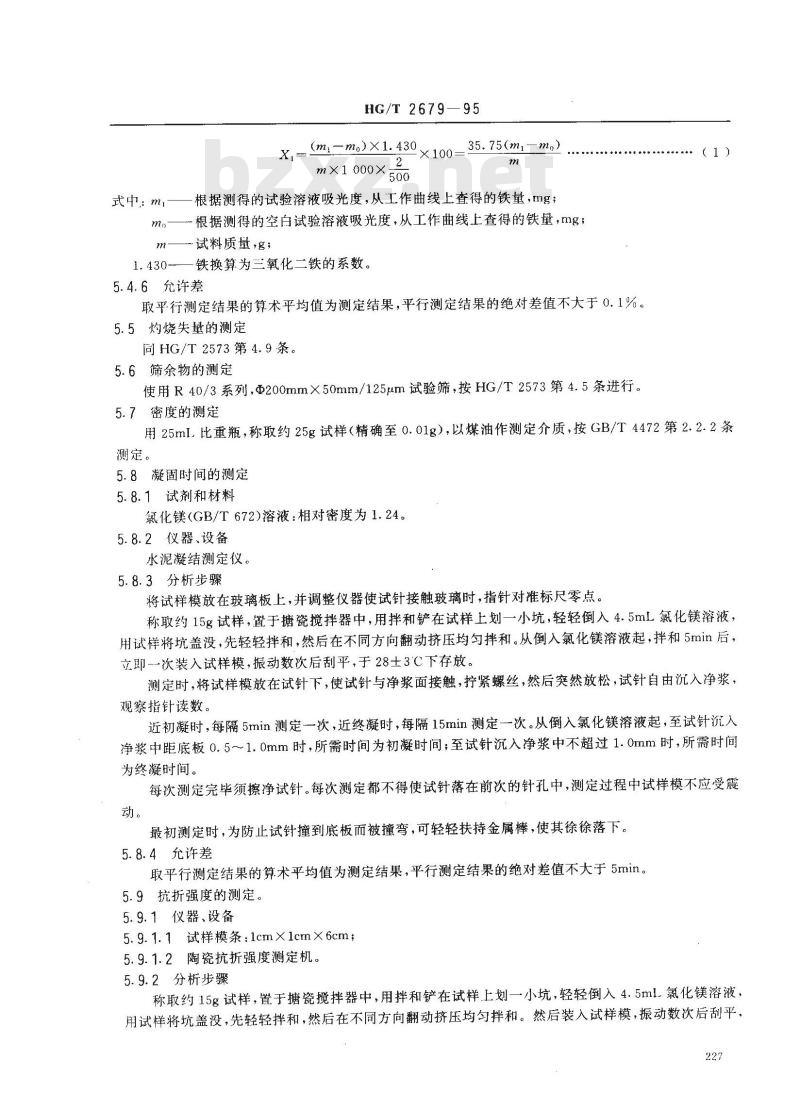

Xx=(mlmo)×1. 430×100=
35.75(mlmo)
m×1 000X
式中：m——根据测得的试验溶液吸光度，从工作曲线上查得的铁量，mg；m—根据测得的空白试验溶液吸光度，从工作曲线上查得的铁量，mg；一试料质量，g；
1.430-一铁换算为兰氧化二铁的系数。5.4.6允许差
取平行测定结果的算术平均值为测定结果，平行测定结果的绝对差值不大于0.1%。5.5灼烧失量的测定
同HG/T2573第4.9条。
5.6筛余物的测定
使用R40/3系列，Φ200mm×50mm/125μm试验筛，按HG/T2573第4.5条进行。(1)
5.7密度的测定
用25ml.比重瓶，称取约25g试样（精确至0.01g），以煤油作测定介质，按GB/T4472第2.2.2条测定。
5.8凝固时间的测定
5.8.1试剂和材料
氯化镁（GB/T672)溶液：相对密度为1.24。5.8.2仪器、设备
水泥凝结测定仪。
5.8.3分析步骤
将试样模放在玻璃板上，并调整仪器使试针接触玻璃时，指针对准标尺零点。称取约15g试样，置于糖瓷搅拌器中，用拌和铲在试样上划一小坑，轻轻倒入4.5mL氯化镁溶液，用试样将坑盖没，先轻轻拌和，然后在不同方向翻动挤压均匀拌和。从倒入氯化镁溶液起，拌和5min后，立即-次装入试样模，振动数次后刮平，于28士3℃下存放。测定时，将试样模放在试针下，使试针与净浆面接触，拧紧螺丝，然后突然放松，试针自由沉入净浆，观察指针读数。
近初凝时，每隔5min测定一次，近终凝时，每隔15min测定一次。从倒入氯化镁溶液起，至试针沉入净浆中距底板0.5~~1.0mm时，所需时间为初凝时间；至试针沉入净浆中不超过1.0mm时，所需时间为终凝时间。
每次测定完毕须擦净试针。每次测定都不得使试针落在前次的针孔中，测定过程中试样模不应受震动。
最初测定时，为防止试针撞到底板而被撞弯，可轻轻扶持金属棒，使其徐徐落下。5.8.4允许差
取平行测定结果的算术平均值为测定结果，平行测定结果的绝对差值不大于5min。5.9抗折强度的测定。
5.9.1仪器、设备
5.9.1.1试样模条：1cm×1cm×6cm；5.9.1.2陶瓷抗折强度测定机。
5.9.2分析步骤
称取约15g试样，置于塘瓷搅拌器中，用拌和铲在试样上划一小坑，轻轻倒入4.5ml.氯化镁溶液，用试样将坑盖没，先轻轻拌和，然后在不同方向翻动挤压均匀拌和。然后装入试样模，振动数次后刮平，227
HG/T 2679—95

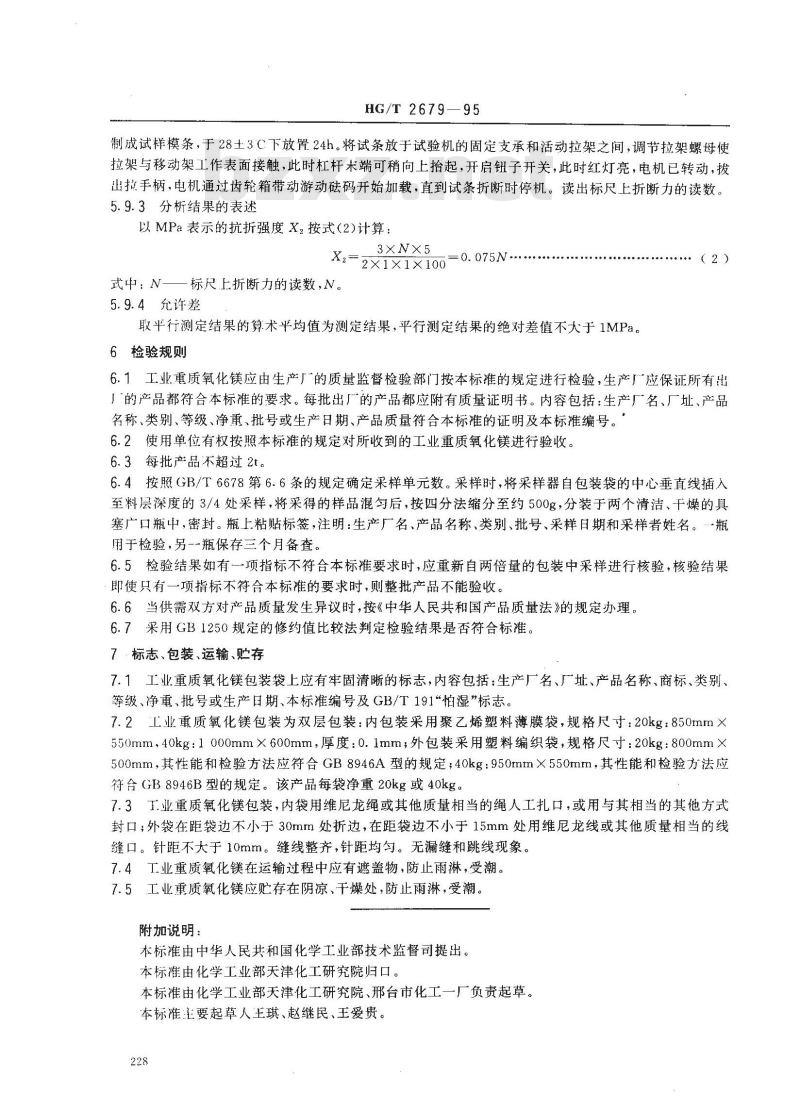

制成试样模条，于28土3℃下放置24h。将试条放于试验机的固定支承和活动拉架之间，调节拉架螺母使拉架与移动架工作表面接触，此时杠杆未端可稍向上抬起，开启钮子开关，此时红灯亮，电机已转动，拔出拉手柄，电机通过齿轮箱带动游动码开始加载，直到试条折断时停机。读出标尺上折断力的读数。5.9.3分析结果的表述
以MPa表示的抗折强度X2按式(2)计算：3XN×5
X2=2XIX1X100=
式中：N——标尺上折断力的读数，N。5.9.4允许差
取平行测定结果的算术平均值为测定结果，平行测定结果的绝对差值不大于1MPa。6检验规则
·（2）
6.1工业重质氧化镁应由生产厂的质量监督检验部门按本标准的规定进行检验，生产厂应保证所有出厂的产品都符合本标准的要求。每批出厂的产品都应附有质量证明书。内容包括：生产厂名、厂址、产品名称、类别、等级、净重、批号或生产日期、产品质量符合本标准的证明及本标准编号。6.2使用单位有权按照本标准的规定对所收到的工业重质氧化镁进行验收。6.3每批产品不超过2t。
6.4按照GB/T6678第6.6条的规定确定采样单元数。采样时，将采样器自包装袋的中心垂直线插入至料层深度的3/4处采样，将采得的样品混匀后，按四分法缩分至约500g，分装于两个清洁、干燥的具塞广口瓶中，密封。瓶上粘贴标签，注明：生产厂名、产品名称、类别、批号、采样日期和采样者姓名。-瓶用于检验，另—瓶保存三个月备查。6.5检验结果如有一项指标不符合本标准要求时，应重新自两倍量的包装中采样进行核验，核验结果即使只有一项指标不符合本标准的要求时，则整批产品不能验收。6.6当供需双方对产品质量发生异议时，按《中华人民共和国产品质量法》的规定办理。6.7采用GB1250规定的修约值比较法判定检验结果是否符合标准。7·标志、包装、运输、贮存
7.1工业重质氧化镁包装袋上应有牢固清晰的标志，内容包括：生产厂名、厂址、产品名称、商标、类别、等级、净重、批号或生产日期、本标准编号及GB/T191“怕湿”标志。7.2工业重质氧化镁包装为双层包装：内包装采用聚乙烯塑料薄膜袋，规格尺寸：20kg：850mm×550mm，40kg：1000mm×600mm，厚度：0.1mm；外包装采用塑料编织袋，规格尺寸：20kg：800mm×500mm，其性能和检验方法应符合GB8946A型的规定；40kg：950mm×550mm，其性能和检验方法应符合（GB8946B型的规定。该产品每袋净重20kg或40kg。7.3工业重质氧化镁包装，内袋用维尼龙绳或其他质量相当的绳人工扎口，或用与其相当的其他方式封口；外袋在距袋边不小于30mm处折边，在距袋边不小于15mm处用维尼龙线或其他质量相当的线缝口。针距不大于10mm。缝线整齐，针距均匀。无漏缝和跳线现象。7.4工业重质氧化镁在运输过程中应有遮盖物，防止雨淋，受潮。7.5工业重质氧化镁应贮存在阴凉、干燥处，防止雨淋，受潮附加说明：bzxz.net
本标准由中华人民共和国化学工业部技术监督司提出。本标准由化学工业部天津化工研究院归口。本标准由化学工业部天津化工研究院、邢台市化工一厂负责起草。本标准主要起草人王琪、赵继民、王爱贵。228
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
