- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 化工行业标准(HG) >>
- HG/T 2678-1995 工业碱式硫酸铬
【HG化工标准】 工业碱式硫酸铬
- HG/T2678-1995
- 现行
标准号:
HG/T 2678-1995
标准名称:
工业碱式硫酸铬
标准类别:
化工行业标准(HG)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf下载大小:
178.89 KB
点击下载
标准简介:
HG/T 2678-1995.
1主题内容与适用范围
HG/T 2678规定了工业碱式硫酸铬的技术要求、试验方法、检验规则以及标志、包装、运输、贮存。
HG/T 2678适用于重铬酸钠或含铬的付产物用硫酸或硫酸氢钠酸化,经还原制得的工业碱式硫酸铬(又名盐基性硫酸铬、铬盐精)。主要用于鞣革及媒染。
2引用标准
GB 191包装储运图示标志
GB/T 601化学试剂滴定分析(容量分析)用标准溶液的制备
GB/T 602化学试剂杂质测定用标准溶液的制备.
GB/T 603化学试剂试验方法中所用制剂及制品的制备
GB 1250极限数值的表示方法和判定方法:
GB/T 6678化工产品采样总则.
GB/T 6682分析实验室用水规格和试验方法
GB 8946塑料编织袋
GB 8947复合塑料编织袋
3产品分类
工业碱式硫酸铬按用途分成两类:
I类产品为高含量、低碱度产品,主要用于羊皮鞣革用;
II类产品为低含量、高碱度产品,主要用于牛皮、猪皮鞣革用。
4技术要求
4.1外观:无定形墨绿色粉末或片状物。
4.2工业碱式硫酸铬应符合下表要求:
5试验方法
本标准所用试剂和水,在没有注明其他要求时,均指分析纯试剂和GB/T6682中规定的三级水。
试验中所用标准滴定溶液、杂质标准溶液、制剂及制品.在没有注明其他要求时,均按GB/T 601、GB/T 602、GB/T 603之规定制备。
5.1三氧化二铬含量的测定
5.1.1方法提要
试样中的二价铬用过氧化钠氧化成六价铬,在酸性介质中与碘化钾作用,析出的碘用硫代硫酸钠标准滴定溶液滴定,以淀粉为指示剂指示终点。
5.1.2试剂和材料
5.1.2.1硫酸(GB/T 625):1+4溶液;
5.1.2.2过氧化钠;
部分标准内容:

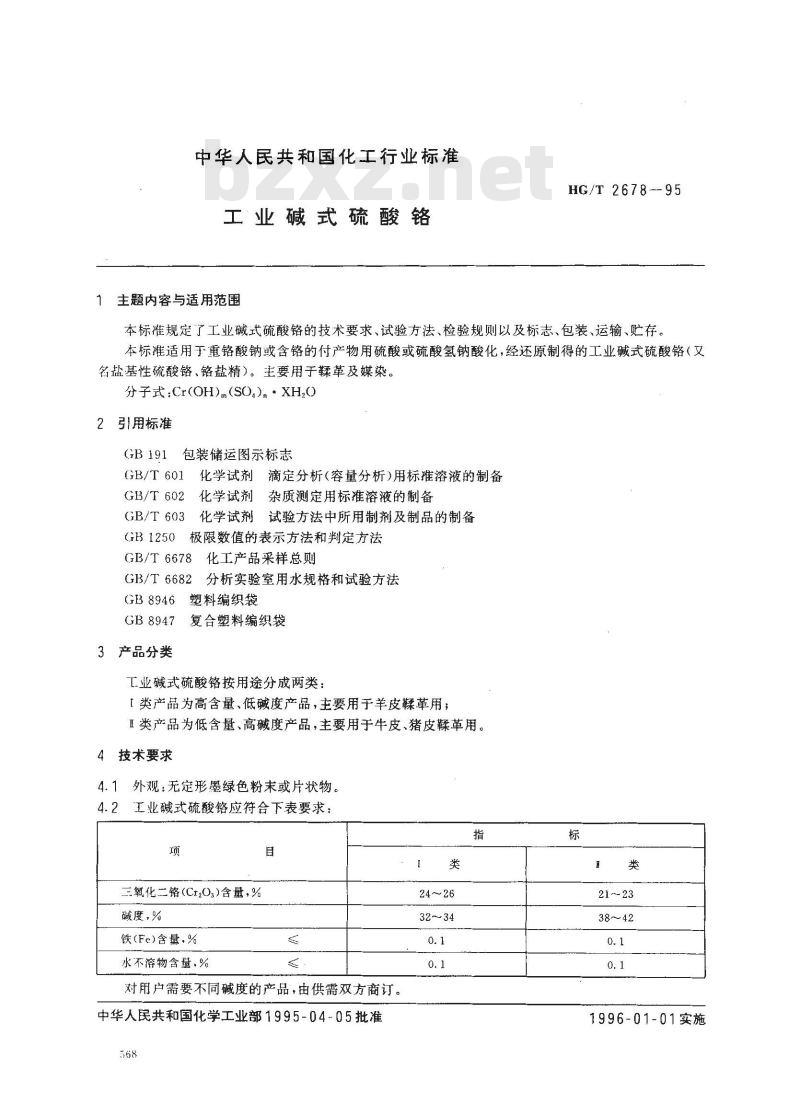

工业碱式硫酸铬
主题内容与适用范围
HG/T 2678-95
本标准规定了工业碱式硫酸铬的技术要求、试验方法、检验规则以及标志、包装、运输、贮存。本标准适用于重铬酸钠或含铬的付产物用硫酸或硫酸氢钠酸化,经还原制得的工业碱式硫酸铬(又名盐基性硫酸铬、铬盐精)。主要用于革及媒染。分子式:Cr(OH)m(SO,)·XH20
2引用标准
GB 191
包装储运图示标志
GB/T 601
GB/T 602
GB/T603
GB 1250
化学试剂滴定分析(容量分析)用标准溶液的制备化学试剂
杂质测定用标准溶液的制备
化学试剂试验方法中所用制剂及制品的制备极限数值的表示方法和判定方法GB/T 6678
GB/T 6682
GB 8946
GB 8947
3产品分类
化工产品采样总则
分析实验室用水规格和试验方法塑料编织袋
复合塑料编织袋
工业碱式硫酸铬按用途分成两类:「类产品为高含量、低碱度产品,主要用于羊皮革用;Ⅱ类产品为低含量、高碱度产品,主要用于牛皮、猪皮革用。4技术要求
4.1外观:无定形墨绿色粉末或片状物。4.2工业碱式硫酸铬应符合下表要求:指
三氧化二铬(Cr20)含量,%
碱度,%此内容来自标准下载网
铁(Fe)含量,%
水不溶物含量,%
对用户需要不同碱度的产品,由供需双方商订。中华人民共和国化学工业部1995-04-05批准568
32~34
21~23
1996-01-01实施

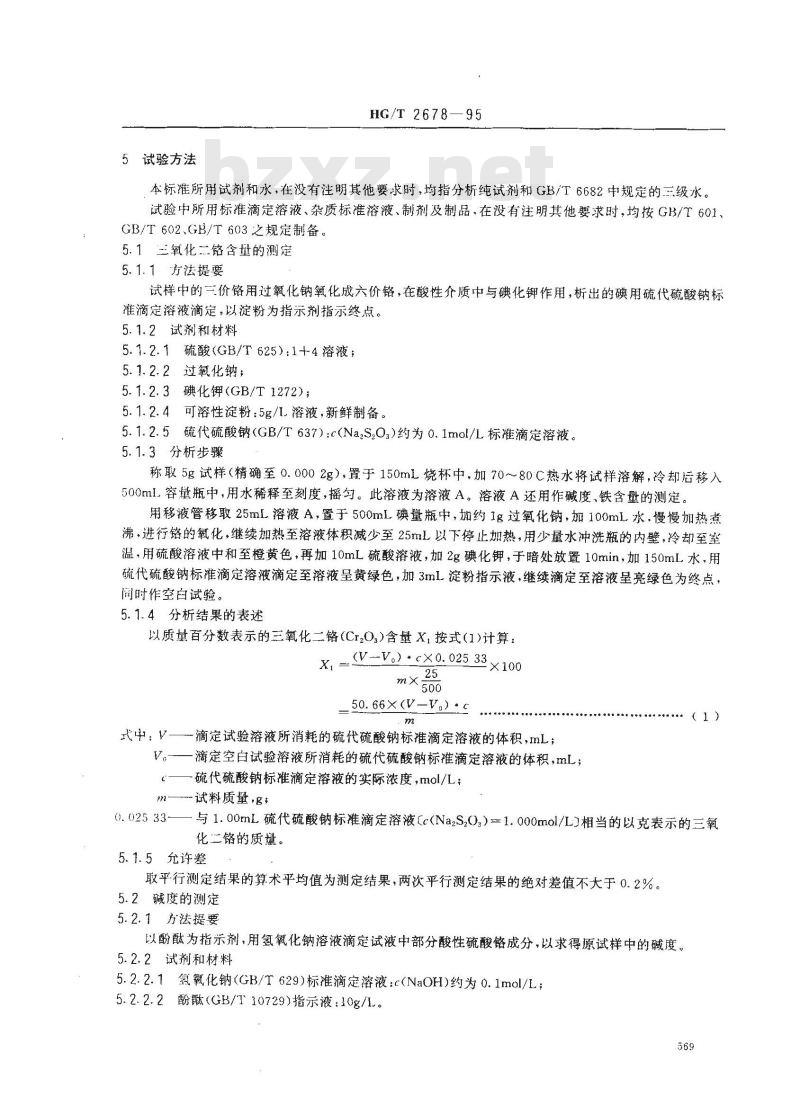

5试验方法
HG/T 2678—95
本标准所用试剂和水,在没有注明其他要求时,均指分析纯试剂和GB/T6682中规定的三级水。试验中所用标准滴定溶液、杂质标准溶液、制剂及制品、在没有注明其他要求时,均按GB/T601、GB/T602、GB/T603之规定制备。5.1三氧化二铬含量的测定
5.1.1方法提要
试样中的二价铬用过氧化钠氧化成六价铬,在酸性介质中与碘化钾作用,析出的碘用硫代硫酸钠标准滴定溶液滴定,以淀粉为指示剂指示终点。5.1.2试剂和材料
5.1.2.1硫酸(GB/T625):1+4溶液;5.1.2.2过氧化钠;
5.1.2.3碘化钾GB/T1272);
5.1.2.4可溶性淀粉:5g/1.溶液,新鲜制备。5.1.2.5硫代硫酸钠(GB/T637):c(Na,S,O3)约为0.1mol/L标准滴定溶液。5.1.3分析步骤
称取5g试样(精确至0.0002g),置于150mL烧杯中,加70~80C热水将试样溶解,冷却后移入500ml.容量瓶中,用水稀释至刻度,摇匀。此溶液为溶液A。溶液A还用作碱度、铁含量的测定。用移液管移取25mL溶液A,置于500mL碘量瓶中,加约ig过氧化钠,加100mL水,慢慢加热煮沸,进行铬的氧化,继续加热至溶液体积减少至25mL以下停止加热,用少量水冲洗瓶的内壁,冷却至室温,用硫酸溶液中和至橙黄色,再加10mL硫酸溶液,加2g碘化钾,于暗处放置10min,加150mL水,用硫代硫酸钠标准滴定溶液滴定至溶液呈黄绿色,加3mL淀粉指示液,继续滴定至溶液呈亮绿色为终点,间时作空白试验。
5.1.4分析结果的表述
以质量百分数表示的三氧化二铬(Cr2O.)含量X,按式(1)计算:Xx V-V) ·cX0 025 33×100
m×500
_ 50. 66X(V-Vo) :c
-滴定试验溶液所消耗的硫代硫酸钠标推滴定溶液的体积,mL;式中:V
V.一滴定空白试验溶液所消耗的硫代硫酸钠标准滴定溶液的体积,mL;——硫代硫酸钠标准滴定溶液的实际浓度,mol/L:m—试料质量,g
(1))
一与1.00mL硫代硫酸钠标准滴定溶液(c(NazS,0,)=1.000mol/L相当的以克表示的三氧0. 025 33-
化二铬的质量。
5.1.5允许差
取平行测定结果的算术平均值为测定结果,两次平行测定结果的绝对差值不大于0.2%。5.2碱度的测定
5.2.1方法提要
以酚酰为指示剂,用氢氧化钠溶液滴定试液中部分酸性硫酸铬成分,以求得原试样中的碱度。5.2.2试剂和材料
5.2.2.1氢氟化钠(GB/T629)标准滴定溶液:c(NaOH)约为0.1mol/L;5.2.2.2酚(GB/T10729)指示液:10g/1。569

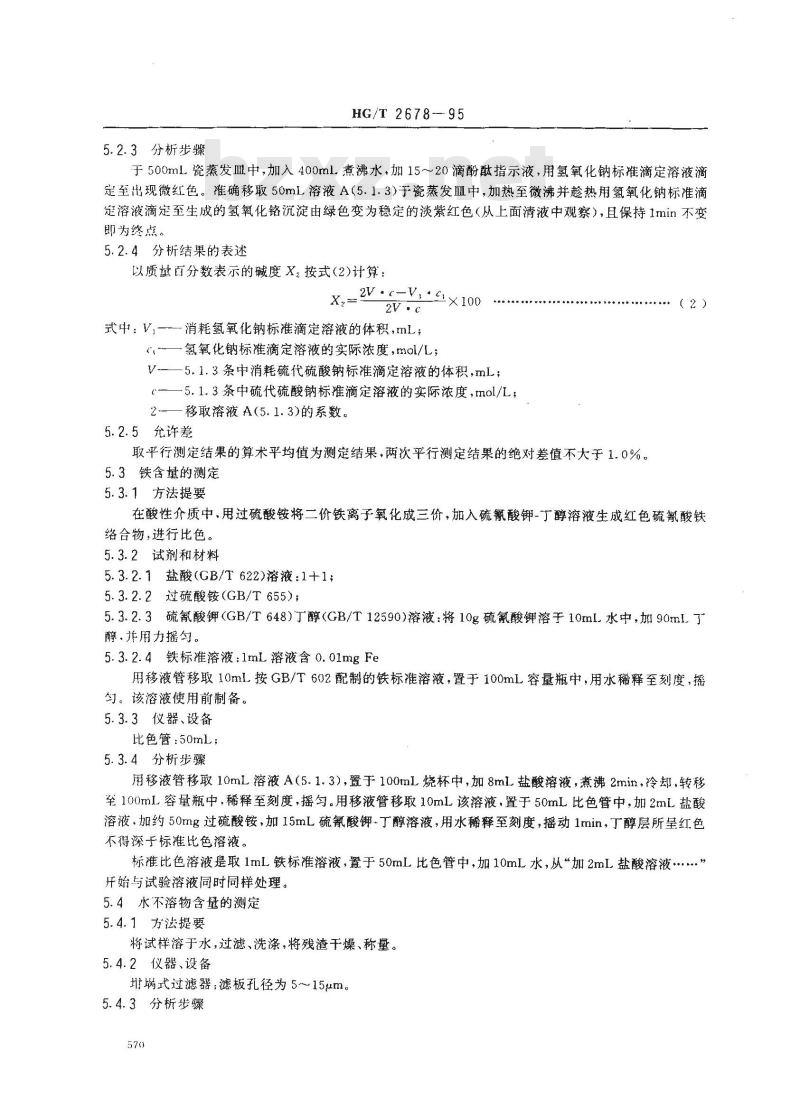

5.2.3分析步骤
HG/T 2678--95
于500mL瓷蒸发皿中,加入400mL煮沸水,加15~20滴酚酞指示液,用氢氧化钠标准滴定溶液滴定至出现微红色。准确移取50mL溶液A(5.1.3)于瓷蒸发血中,加热至微沸并趁热用氢氧化钠标准滴定溶液滴定至生成的氢氧化铬沉淀由绿色变为稳定的淡紫红色(从上面清液中观察),且保持1min不变即为终点。
5.2.4分析结果的表述
以质基百分数表示的碱度X,按式(2)计算:2V.c-V,×100
式中:V,—---消耗氢氧化钠标准滴定溶液的体积,mL;i~氢氧化钠标准滴定溶液的实际浓度,mol/L;V——5.1.3条中消耗硫代硫酸钠标准滴定溶液的体积,ml;c-—5.1.3条中硫代硫酸钠标准滴定溶液的实际浓度,mol /L;2-—移取溶液A(5.1.3)的系数。5.2.5允许差
取平行测定结果的算术平均值为测定结果,两次平行测定结果的绝对差值不大于1.0%。5.3铁含量的测定
5.3.1方法提要
在酸性介质中,用过硫酸铵将二价铁离子氧化成三价,加入硫氰酸钾-丁醇溶液生成红色硫氰酸铁络合物,进行比色。
5.3.2试剂和材料
5.3.2.1盐酸(GB/T622)溶液:1+1;5.3.2.2过硫酸铵(GB/T655);5.3.2.3硫氰酸钾(GB/T648)丁醇(GB/T12590)溶液:将10g硫氰酸钾溶于10mL水中,加90mL了醇,并用力摇匀。
5.3.2.4铁标准溶液:1mL溶液含0.01mgFe用移液管移取10mL按GB/T602配制的铁标准溶液,置于100mL容量瓶中,用水稀释至刻度,摇。该溶液使用前制备。
5.3.3仪器、设备
比色管:50mL;
5.3.4分析步骤
用移液管移取10mL溶液A(5.1.3),置于100mL烧杯中,加8mL盐酸溶液,煮沸2min,冷却,转移至100mlL容量瓶中,稀释至刻度,摇匀。用移液管移取10mL该溶液,置于50mL比色管中,加2mL盐酸溶液、加约50mg过硫酸铵,加15mL硫氰酸钾-丁醇溶液,用水稀释至刻度,摇动1min,丁醇层所呈红色不得深卡标准比色溶液。
标准比色溶液是取1mL铁标准溶液,置于50mL比色管中,加10mL水,从“加2mL盐酸溶液开始与试验溶液同时同样处理。5.4水不溶物含量的测定
5.4.1方法提要
将试样溶于水,过滤、洗涤,将残渣干燥、称量。5.4.2仪器、设备
靖璃式过滤器:滤板孔径为5~15gμm。5.4.3分析步骤
HG/T 2678—95

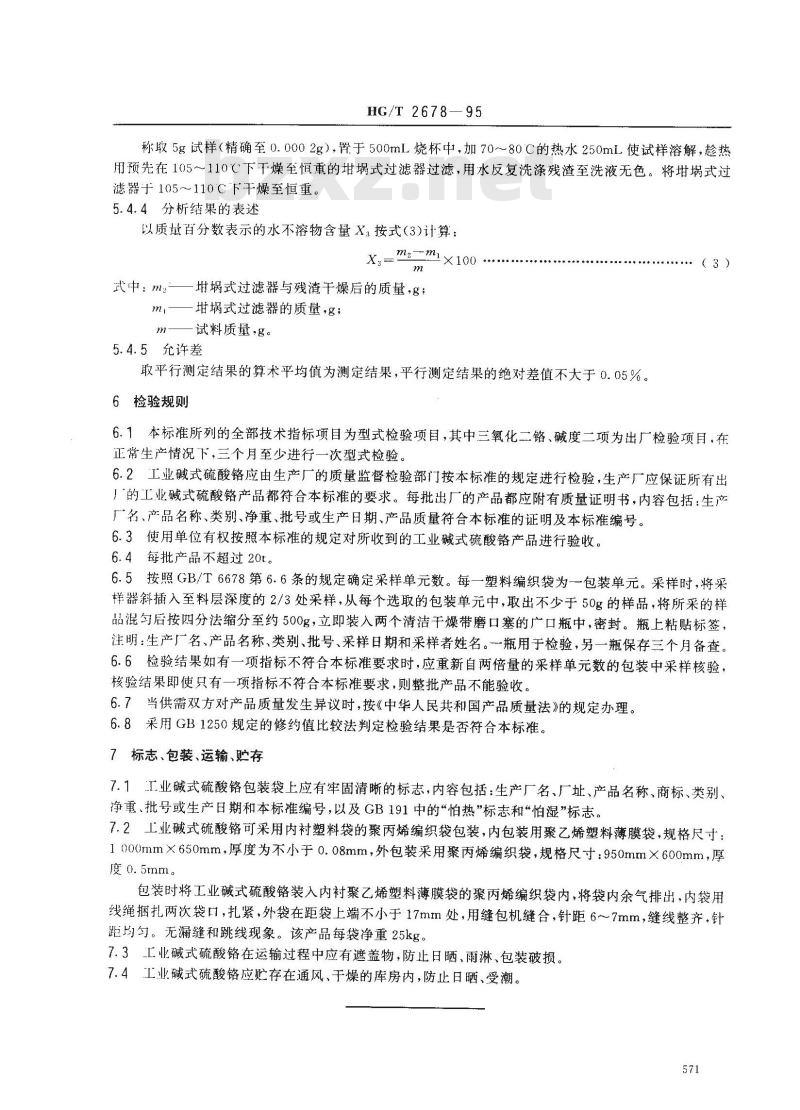

称取5g试样(精确至0.0002g),置于500ml烧杯中,加70~80C的热水250mL使试样溶解,趁热用预先在105~110℃下干燥至恒重的式过滤器过滤,用水反复洗涤残渣至洗液无色。将埚式过滤器于105~110℃\下干燥至恒重。5.4.4分析结果的表述
以质基百分数表示的水不溶物含量Xa按式(3)计算:mz-mi×100
式中:m2—地娲式过滤器与残渣干燥后的质量,g;m—埚式过滤器的质量,g;
m——试料质量,g。
5.4.5允许差
取平行测定结果的算术平均值为测定结果,平行测定结果的绝对差值不大于0.05%。6检验规则
(3)
6.1本标准所列的全部技术指标项目为型式检验项目,其中三氧化二铬、碱度二项为出厂检验项目,在正常生产情况下,三个月至少进行一次型式检验。6.2工业碱式硫酸铬应由生产厂的质量监督检验部门按本标准的规定进行检验,生产厂应保证所有出厂的工业碱式硫酸铬产品都符合本标准的要求。每批出厂的产品都应附有质量证明书,内容包括:生产厂名、产品名称、类别、净重、批号或生产日期、产品质量符合本标准的证明及本标准编号。6.3使用单位有权按照本标准的规定对所收到的工业碱式硫酸铬产品进行验收。6.4每批产品不超过20t。
6.5按照GB/T6678第6.6条的规定确定采样单元数。每一塑料编织袋为一包装单元。采样时,将采样器斜插入至料层深度的2/3处采样,从每个选取的包装单元中,取出不少于50g的样品,将所采的样品混匀后按四分法缩分至约500g,立即装入两个清洁干燥带磨口塞的广口瓶中,密封。瓶上粘贴标签,注明:生产厂名、产品名称、类别、批号、采样日期和采样者姓名。瓶用于检验,另一瓶保存三个月备查。6.6检验结果如有一项指标不符合本标准要求时,应重新自两倍量的采样单元数的包装中采样核验,核验结果即使只有一项指标不符合本标准要求,则整批产品不能验收。6.7当供需双方对产品质量发生异议时,按《中华人民共和国产品质量法》的规定办理。6.8采用GB1250规定的修约值比较法判定检验结果是否符合本标准。7标志、包装、运输、贮存
7.1工业碱式硫酸铬包装袋上应有牢固清晰的标志,内容包括:生产厂名、厂址、产品名称、商标、类别、净重、批号或生产日期和本标准编号,以及GB191中的“怕热”标志和“怕湿”标志。7.2工业碱式硫酸铬可采用内衬塑料袋的聚丙烯编织袋包装,内包装用聚乙烯塑料薄膜袋,规格尺寸:1000mm×650mm,厚度为不小于0.08mm,外包装采用聚丙烯编织袋,规格尺寸:950mm×600mm,厚度0.5mm。
包装时将工业碱式硫酸铬装入内衬聚乙烯塑料薄膜袋的聚丙烯编织袋内,将袋内余气排出,内袋用线绳捆扎两次袋口,扎紧,外袋在距袋上端不小于17mm处,用缝包机缝合,针距6~7mm,缝线整齐,针距均匀。无漏缝和跳线现象。该产品每袋净重25kg。7.3工业碱式硫酸铬在运输过程中应有遮盖物,防止日晒、雨淋、包装破损。7.4工业碱式硫酸铬应贮存在通风、于燥的库房内,防止日晒、受潮。571

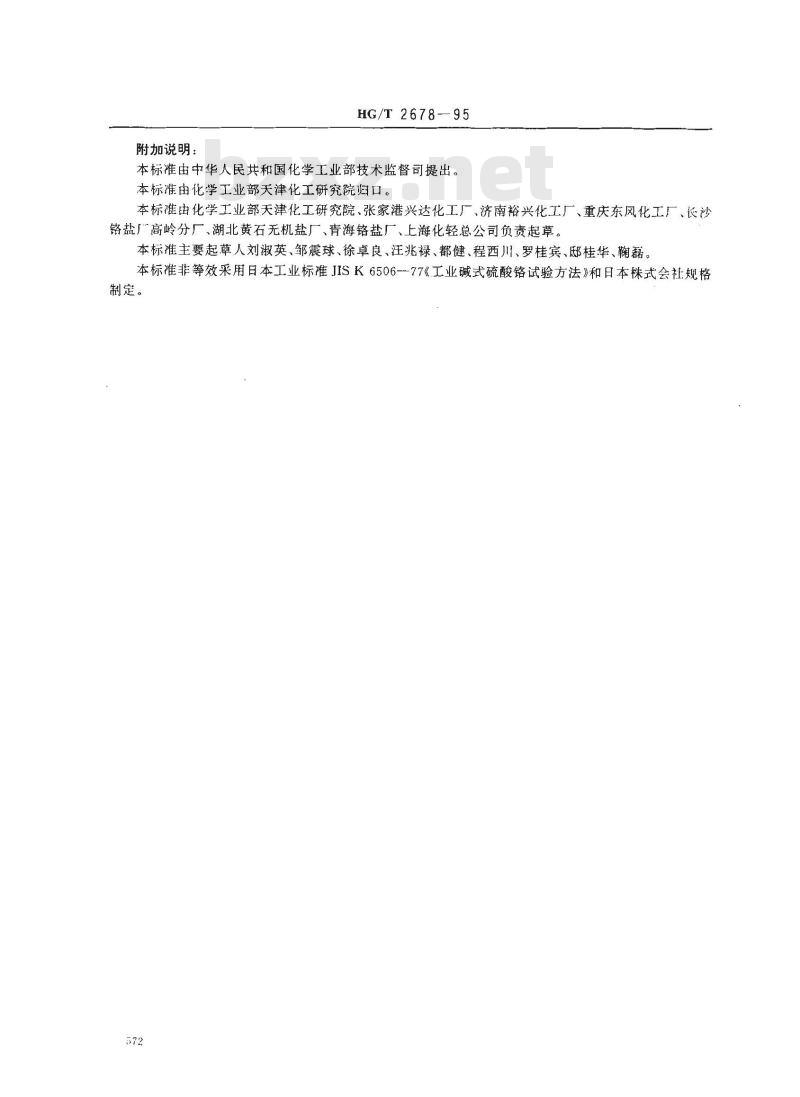

附加说明:
HG/T2678-95
本标准由中华人民共和国化学工业部技术监督司提出。本标准由化学工业部天津化工研究院归口。本标准由化学工业部天津化工研究院、张家港兴达化工厂、济南裕兴化工厂、重庆东风化工厂、长沙铬盐厂高岭分厂、湖北黄石无机盐厂、青海铬盐厂、上海化轻总公司负责起草。本标准主要起草人刘淑英、邹震球、徐卓良、汪兆禄、都健、程西川、罗桂宾、邸桂华、鞠磊。本标准非等效采用日本工业标准JISK6506--77《工业碱式硫酸铬试验方法》和日本株式会社规格制定。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
标准图片预览:
- 其它标准
- 上一篇: HG/T 2764-1996 工业过氧碳酸钠
- 下一篇: HG/T 2679-1995 工业重质氧化镁
- 热门标准
- HG化工标准标准计划
- HG/T2702-2016 代替 HG/T 2702-1995 扩张式封隔器胶筒
- HG/T3352-2003 各色醇酸腻子
- HG2207-1991 甲霜灵粉剂
- HG/T5408-2018 吡啶加氢制哌啶用钌炭催化剂化学成分分析方法
- HG/T2051.3-2007 搪玻璃搅拌器 叶轮式搅拌器
- HG/T3486-2000 化学试剂 乙二胺
- HG/T3709-2003 无转子硫化仪技术条件
- HG/T4168-2011 单极式离子膜电解槽
- HG/T3829-2006 地坪涂料
- HG/T3939-2007 工业用丙二醇甲醚
- HG/T21557.3-2006 塑料阶梯环填料
- HG/T2584-2002 橡胶工业手套
- HG/T3237-2006 橡胶机械用自力式压力调节阀
- HG/T21549.1-1995 钢制低压湿式气柜系列分类及技术条件
- HG2035-1991 黄磷包装钢桶技术条件
网站备案号:湘ICP备2023016450号-1
