【国家标准】 显微镜 显微镜物镜的命名 第3部分：光谱透射率

ICS37.020
CCS N 32
中华人民共和国国家标准
GB/T43846.3—2024/ISO19012-3:2015显微镜
显微镜物镜的命名wwW.bzxz.Net
第3部分：光谱透射率
Microscopes-Designation of microscope objectives-Part3：Spectraltransmittance（ISO19012-3:2015.IDT）
2024-04-25发布
国家市场监督管理总局
国家标准化管理委员会
2024-11-01实施

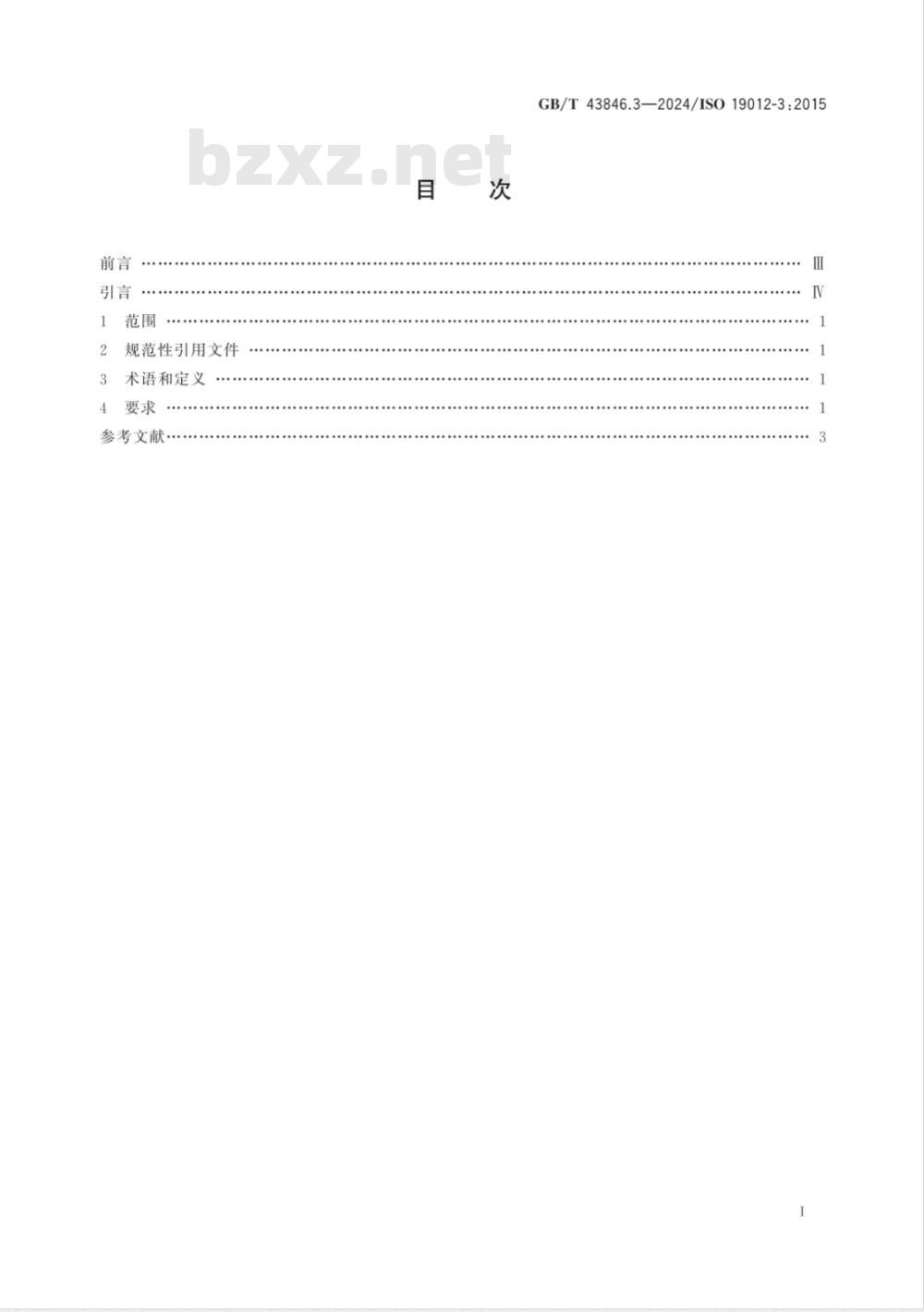

规范性引用文件
术语和定义
参考文献

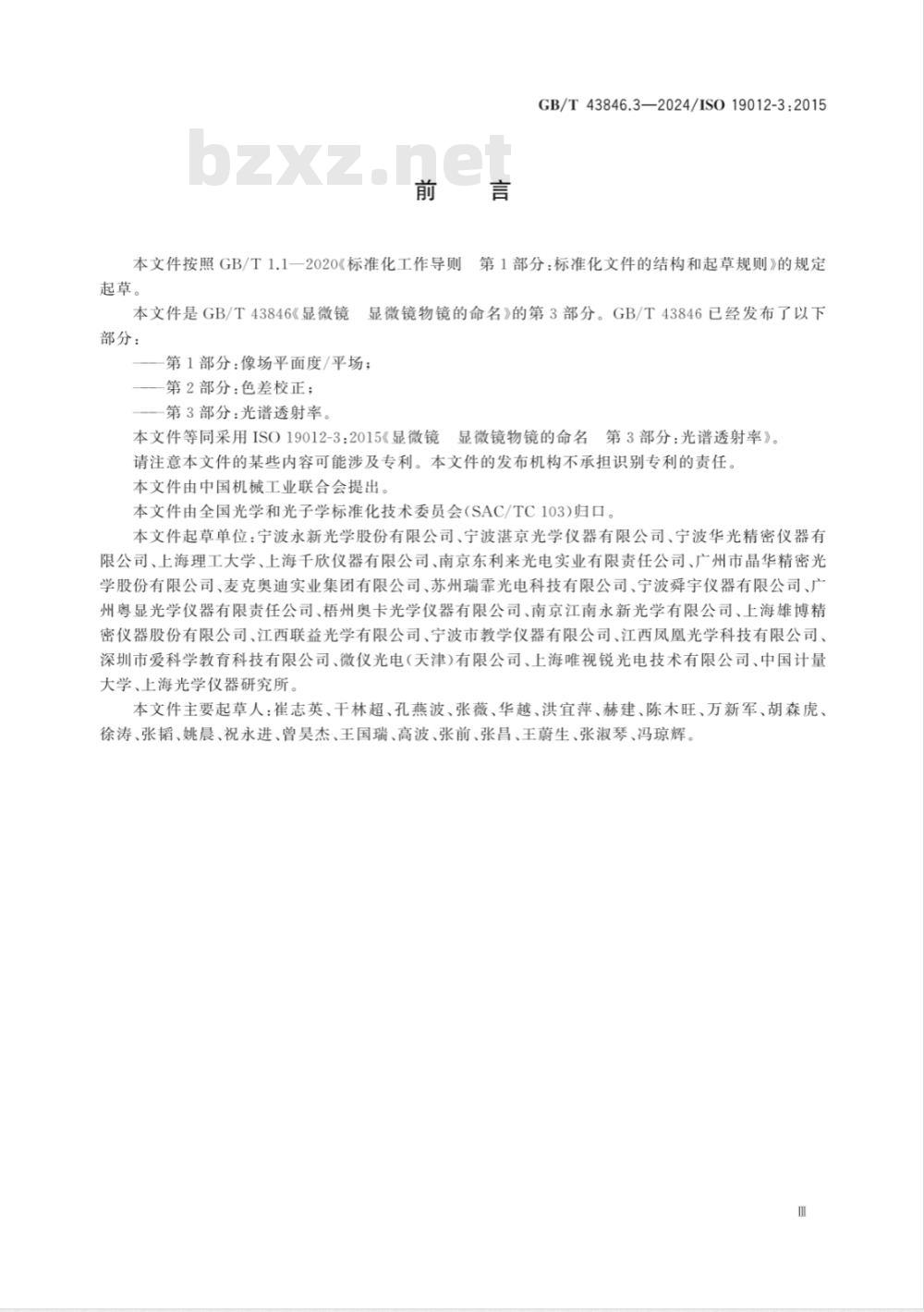

GB/T43846.3—2024/ISO19012-3:2015前言
本文件按照GB/T1.1一2020《标准化工作导则起草。
GB/T43846.3—2024/IS019012-3:2015第1部分：标准化文件的结构和起草规则》的规定本文件是GB/T43846《显微镜
显微镜物镜的命名》的第3部分。GB/T43846已经发布了以下部分：
第1部分：像场平面度/平场；
第2部分：色差校正；
第3部分：光谱透射率。
本文件等同采用ISO19012-3：2015《显微镜竞显微镜物镜的命名第3部分：光谱透射率》。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国光学和光子学标准化技术委员会（SAC/TC103)归口。本文件起草单位：宁波永新光学股份有限公司、宁波湛京光学仪器有限公司、宁波华光精密仪器有限公司、上海理工大学、上海千欣仪器有限公司、南京东利来光电实业有限责任公司、广州市晶华精密光学股份有限公司、麦克奥迪实业集团有限公司、苏州瑞霏光电科技有限公司、宁波舜宇仪器有限公司、广州粤显光学仪器有限责任公司、梧州奥卡光学仪器有限公司、南京江南永新光学有限公司、上海雄博精密仪器股份有限公司、江西联益光学有限公司、宁波市教学仪器有限公司、江西凤凰光学科技有限公司、深圳市爱科学教育科技有限公司、微仪光电（天津)有限公司、上海唯视锐光电技术有限公司、中国计量大学、上海光学仪器研究所，
本文件主要起草人：崔志英、干林超、孔燕波、张薇、华越、洪宜萍、赫建、陈木旺、万新军、胡森虎、徐涛、张韬、姚晨、祝永进、曾昊杰、王国瑞、高波、张前、张昌、王蔚生、张淑琴、冯琼辉。Ⅲ
GB/T43846.3—2024/ISO19012-3:2015引言
随着当前国内外各种科学技术的高速发展，显微镜被广泛应用于科研、教学、医疗卫生和工业制造业等领域。在光学系统中，显微镜物镜是各种类型光学显微镜的重要组成部分，是最先对物体成像的光学部件，也是保证显微镜成像清晰的重要组件。因此在对显微镜物镜进行设计和命名时，需要考虑显微镜物镜的有关参数和功能，使光学显微镜在各种应用场合能发挥其正常功能，从而保证光学显微镜产品的设计、质量和应用，促进企业间的协调，提高生产效率。鉴于上述原因，根据不同类型物镜的有关参数和功能对显微物镜的命名予以标准化和规范化是十分必要的。
GB/T43846《显微镜
显微镜物镜的命名》包含了物镜的有关术语、标志、标识和要求等内容，并根据不同类型物镜的有关参数和功能对物镜进行命名。GB/T43846拟分为三个部分一第1部分：像场平面度/平场。目的在于规定在显微镜物镜上标志“平场”的用法，并定义平面物体表面像清晰区域的直径，
一第2部分：色差校正。目的在于规定色差校正的类别和对色差校正的最低要求。一第3部分：光谱透射率。目的在于规定光学设计与显微镜用户对物镜光谱透射率的描述方式。IV
1范围
GB/T43846.3-2024/IS019012-3:2015显微镜显微镜物镜的命名
第3部分：光谱透射率
本文件规定了光学设计与显微镜用户对物镜光谱透射率的描述方式。注：本文件不适用于体视显微镜的专用物镜。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO10934
显微镜
注：GB/T27668—2023
术语和定义
光学显微术术语（Microscopes-Vocabularyforlightmicroscopy）显微镜光学显微术术语（ISO10934：2020MOD)。ISO10934界定的术语和定义适用于本文件3.1
物镜光谱透射率的设计值
objective spectraltransmittancebydesign;OSTD在以下条件下计算的光谱透射率：轴上光；
透明材料的内部吸收按材料制造商说明书；光学表面膜层的反射率按标称值；忽略浸没介质和试样覆盖层的内部吸收和表面反射。注：OSTD通常以百分比表示。
4要求
4.1通则
在目录、说明书、网站或其他来源上提供的显微镜物镜光谱透射率数据前面应标志为OSTD当使用OSTD来命名显微镜物镜光谱透射率时，应采用4.2和4.3中规定的两种方法之一。4.2光谱透射率表或图
透射率图的示例见图1。
GB/T43846.3—2024/ISO19012-3:2015T/% 4
标引序号说明：
波长，单位为纳米（nm)；
透射率，%。
OSTD描述
OSTD描述应符合表1的规定
光谱透射率图的示例
光谱透射率
TOSTD≥80%
Tosm≥25%
描述”
物镜的OSTD
示例1：
在入，～入，范围内的高OSTD
在入，处的高OSTD
0~入2
在入，～入，范围内的标准OSTD0入
在入，处的标准OSTD
入/nm
波长范围为400nm~700nm，透射率t(sTp≥80%的物镜命名：400~700
在400～700范围内的高OSTD
示例2：
波长为1064nm，透射率tosTb≥80%的物镜命名：01064
在1064处的高OSTD
示例3：
波长范围为340nm~1100nm，透射率tosTb≥25%的物镜命名：0340~1100
在340～1100范围内的标准OSTD
示例4：
波长为340nm，透射率tosm≥25%的物镜命名：Q340
在340处的标准OSTD
入，入，和入，表示波长，单位为纳米（nm），在描述中应包含波长数值2
ISO 20473:2007
参考文献
GB/T43846.3—2024/ISO19012-3:2015Optics and photonicsSpectral bands3
