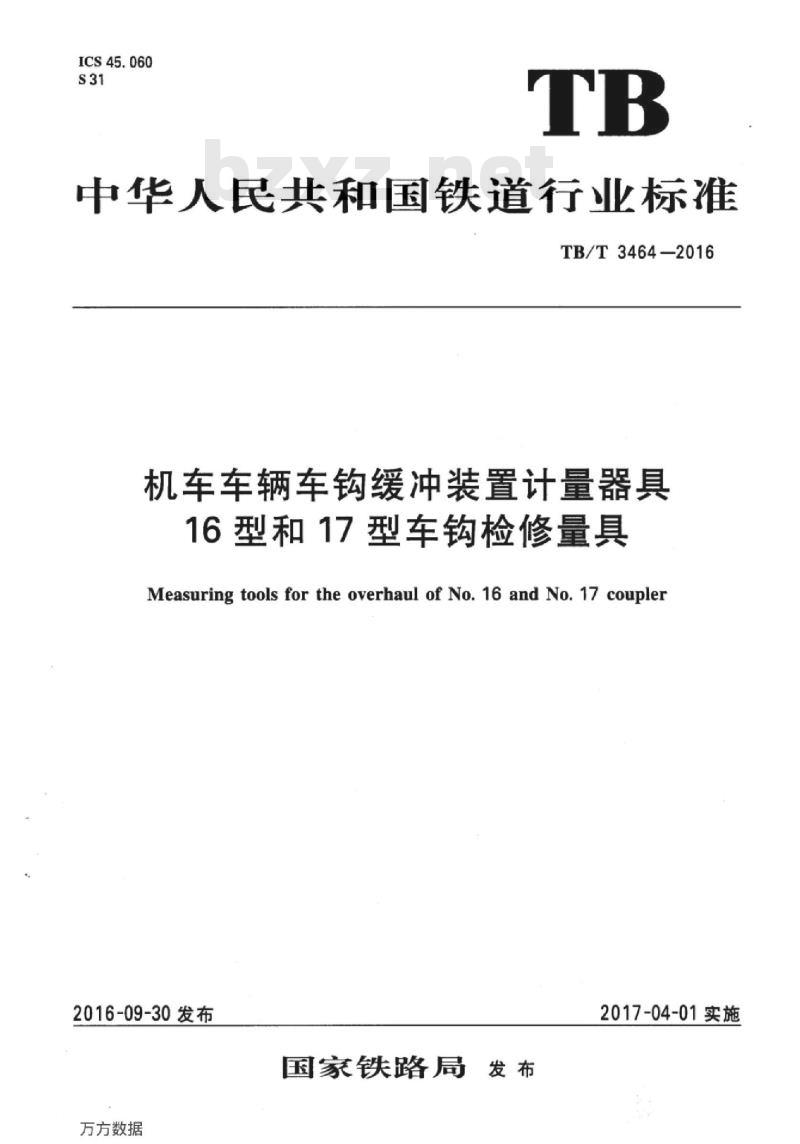

ICS45.060
中华人民共和国铁道行业标准
TB/T3464-2016
机车车辆车钩缓冲装置计量器具16型和17型车钩检修量具
Measuring tools for the overhaul of No.16 and No.17 coupler2016-09-30发布
万方数据
国家铁路局
2017-04-01实施

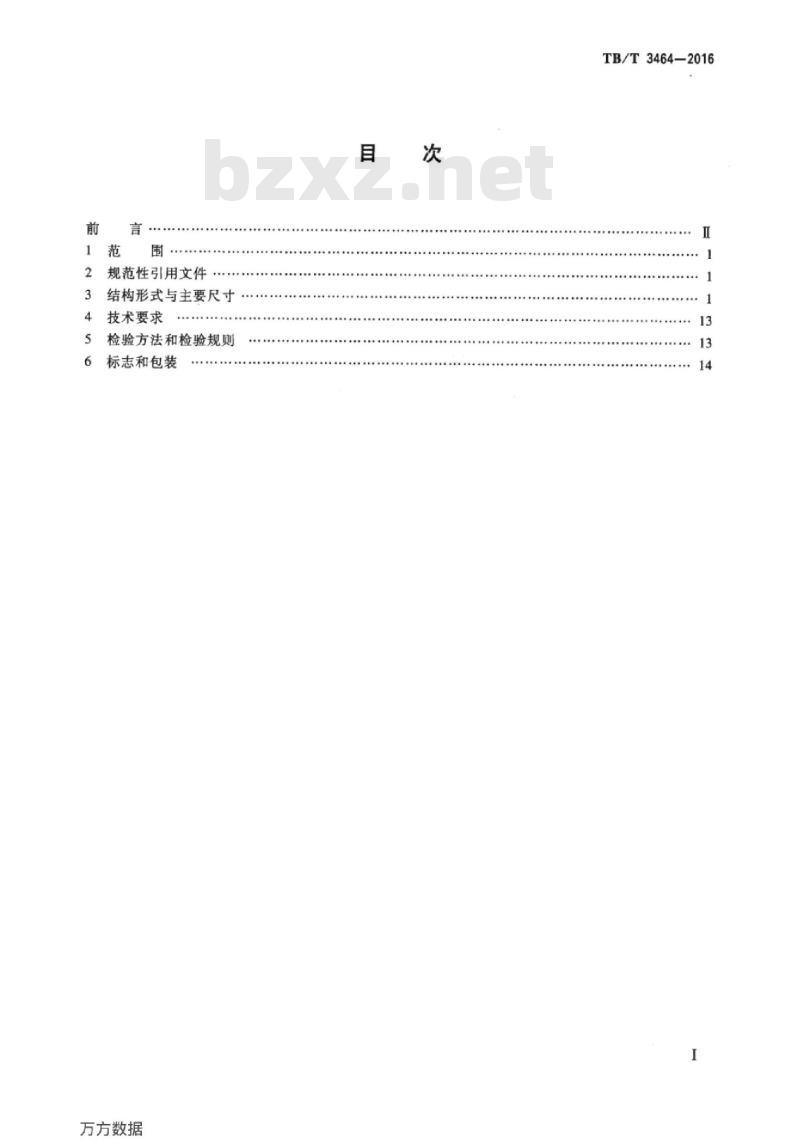

规范性引用文件
结构形式与主要尺寸
技术要求
检验方法和检验规则
标志和包装
万方数据
TB/T3464—2016
TB/T3464-2016

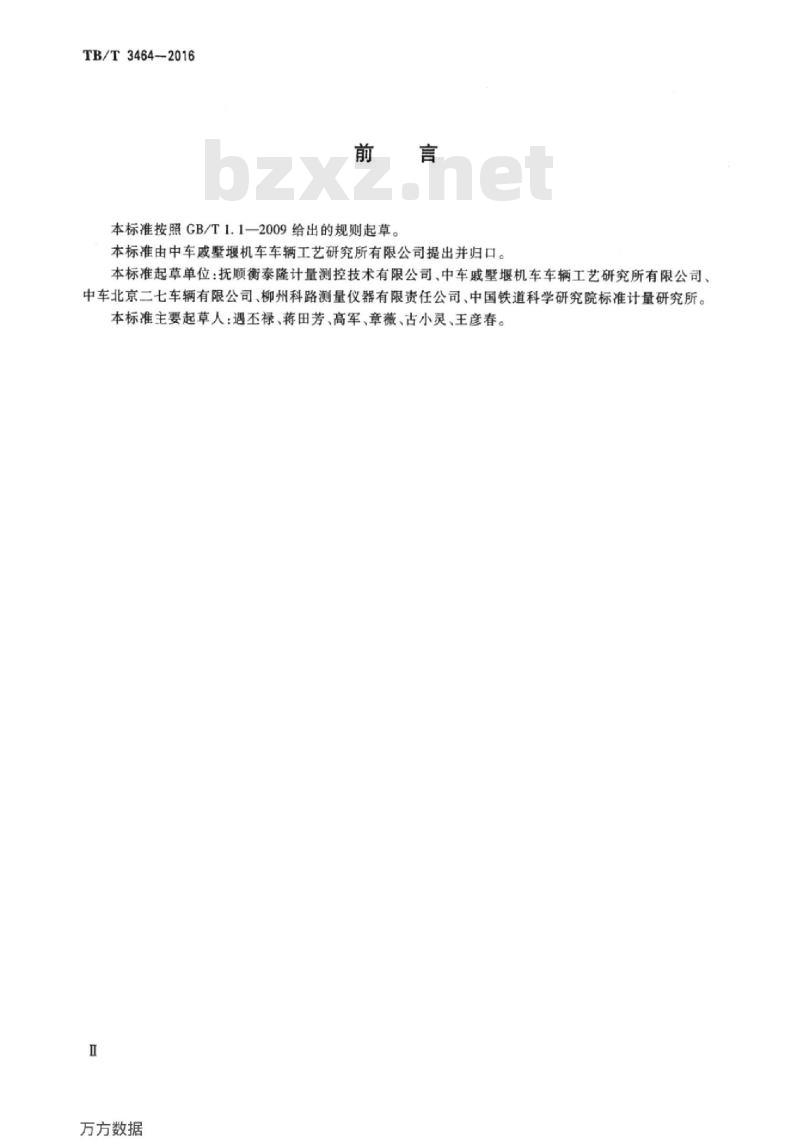

本标准按照GB/T1.1—2009给出的规则起草。本标准由中车威墅堰机车车辆工艺研究所有限公司提出并归口。本标准起草单位：抚顺衡泰隆计量测控技术有限公司、中车戚墅堰机车车辆工艺研究所有限公司、中车北京二七车辆有限公司、柳州科路测量仪器有限责任公司、中国铁道科学研究院标准计量研究所。本标准主要起草人：遇丕禄、蒋田芳、高军、章薇、古小灵、王彦春。H
万方数据
iiKAoNiKAca

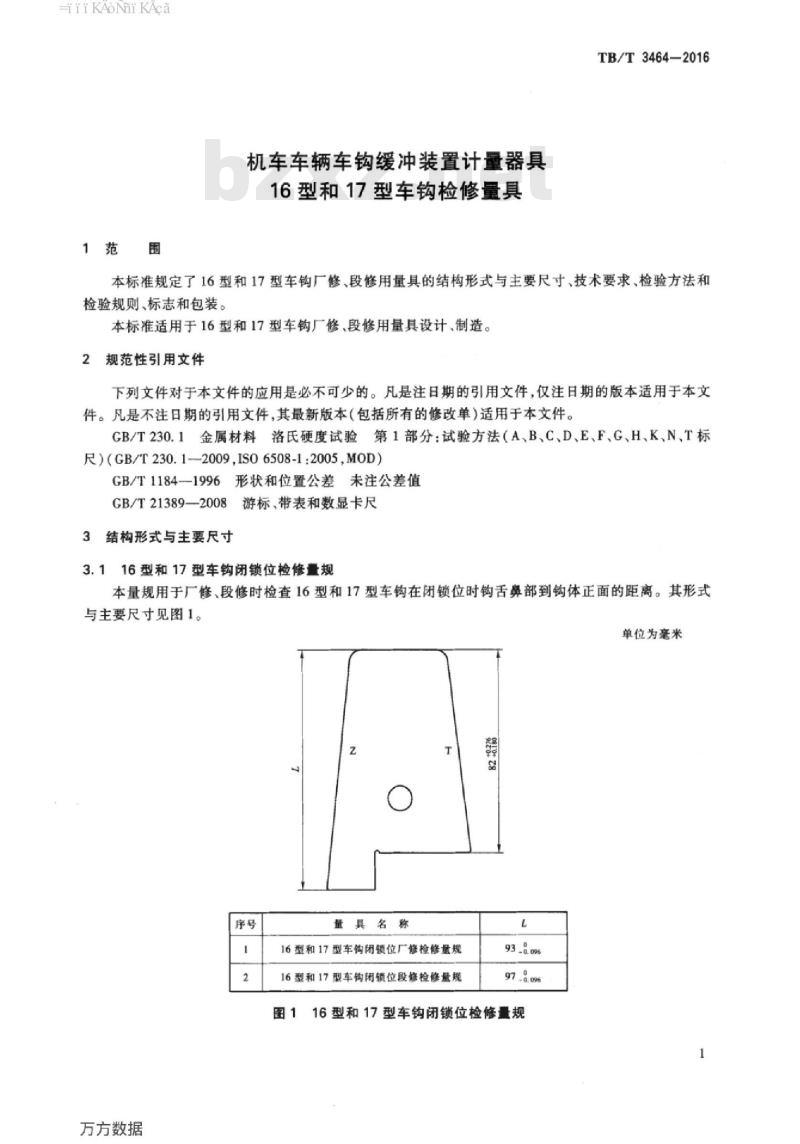

1范围
机车车辆车钩缓冲装置计量器具16型和17型车钩检修量具
TB/T3464-2016
本标准规定了16型和17型车钩厂修、段修用量具的结构形式与主要尺寸、技术要求、检验方法和检验规则、标志和包装。
本标准适用于16型和17型车钩厂修、段修用量具设计、制造。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。CB/T230.1金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺)(GB/T230.1—2009,IS06508-1:2005，MOD）GB/T1184-1996形状和位置公差未注公差值GB/T21389—2008游标、带表和数显卡尺3结构形式与主要尺寸
3.116型和17型车钩闭锁位检修量规本量规用于厂修、段修时检查16型和17型车钩在闭锁位时钩舌鼻部到钩体正面的距离。其形式与主要尺寸见图1。bZxz.net
单位为毫米
万方数据
量具名称
16型和17型车钩闭锁位厂修检修量规16型和17型车钩闭锁位段修检修量规L
16型和17型车钩闭锁位检修量规1
iiKAoNiKAca
TB/T3464—2016

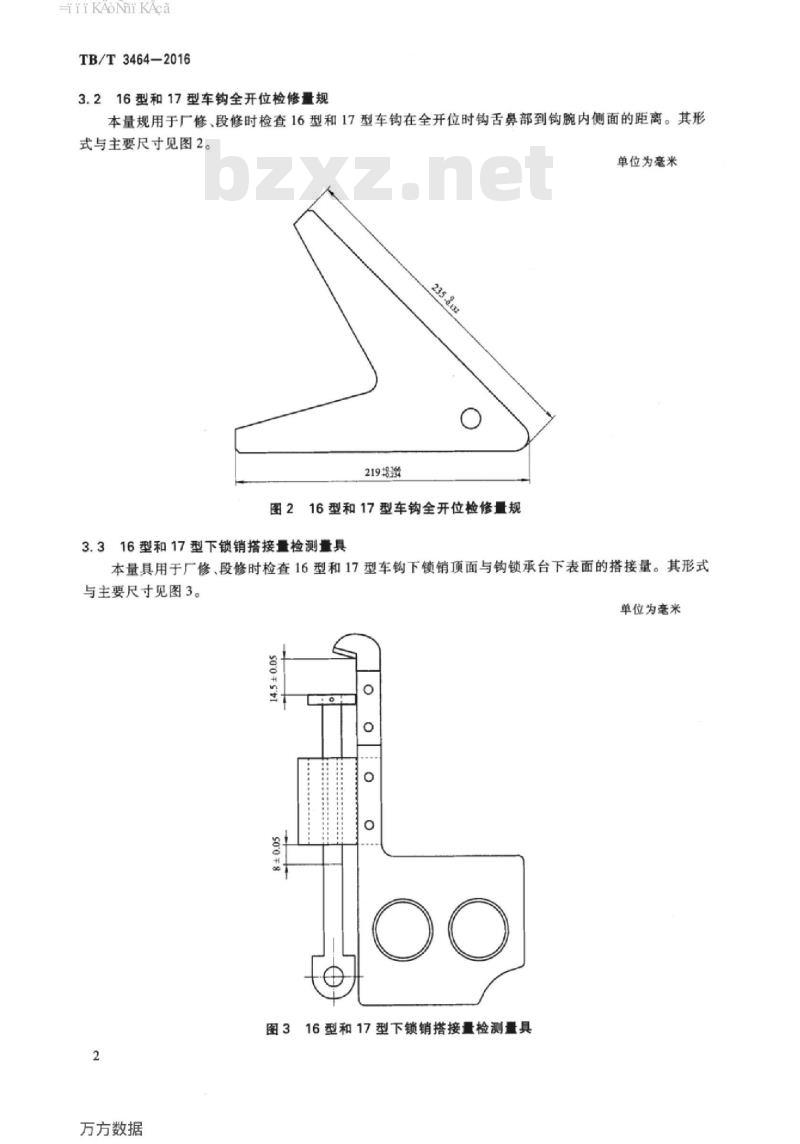

3.216型和17型车钩全开位检修量规本量规用于厂修、段修时检查16型和17型车钩在全开位时钩舌鼻部到钩腕内侧面的距离。其形式与主要尺寸见图2。
单位为毫米
图216型和17型车钩全开位检修量规3.316型和17型下锁销搭接量检测量具本量具用于厂修、段修时检查16型和17型车钩下锁销顶面与钩锁承台下表面的搭接量。其形式与主要尺寸见图3。
单位为毫米
500王
图316型和17型下锁销搭接量检测量具2
万方数据
-HiiKAoNi KAca
3.416型和17型车钩组装间隙塞尺TB/T3464—2016
本塞尺用于厂修、段修时检查16型和17型车钩钩舌与上钩耳的间隙，钩舌销与钩耳孔或钩舌销孔的间隙。其形式与主要尺寸见图4。单位为毫米
量具名称
16型和17型车钩组装间隙厂修塞尺16型和17型车钩组装间隙段修塞尺8.0.06
图416型和17型车钩组装间隙塞尺3.516型和17型钩体钩尾高度检修量规L2
本量规用于厂修、段修时检查16型和17型车钩钩尾高度及修复后的尺寸。其形式与主要尺寸见图5。
单位为毫米
万方数据
量具名称
16型钩体钩居高度厂修检修量规16型钩体钩尾高度段修检修量规17型钩体钩尾高度厂修检修量规17型钩体钩尾高度段修检修量规L
153.5.0.052
151-0.114
169.5.8.052
154.5*g.052
170.5*.052
图516型和17型钩体钩尾高度检修量规LT
156.5-0.9
172.5-8.04
iiKAoNiKAca
TB/T3464-2016
3.616型和17型钩体钩尾销孔中部长，短轴检测止规本止规用于厂修、段修时检查16型和17型车钩钩体钩尾销孔中部长、短轴方向的尺寸。其形式与主要尺寸见图6。
单位为毫米
量具名称
16型钩体钩尾销孔中部长，短轴检测量规17型钩体钩尾销孔中部长、短轴检测量规102-8.046
图616型和17型钩体钩尾销孔中部长、短轴检测止规3.716型和17型车钩钩体钩尾端部与钩尾销孔边缘距离检修量规本量规用于厂修、段修时检查16型和17型车钩钩体钩尾端部与钩尾销孔后边缘的距离及修复后的尺寸。其形式与主要尺寸见图7。单位为毫米
量具名称
16型和17型车钩钩体钩尾端部与钩尾销孔边缘距离厂修检修量规16型和17型车钩钩体钩尾端部与钩尾销孔边缘距离段修检修量规图7
万方数据
16型和17型车钩钩体钩尾端部与钩尾销孔边缘距离检修量规-Hii KAoNi KAca
3.816型和17型钩体钩耳孔检修量规TB/T3464—2016
本量规用于厂修、段修时检查16型和17型车钩钩体钩耳孔长、短径及修复后的尺寸。其形式与主要尺寸见图8。
单位为毫米
量具名称
16型和17型钩体钩耳孔厂修检修量规16型和17型钩体钩耳孔段修检修量规46-.5
47.5.8.cs
48.5.-0.om2
图816型和17型钩体钩耳孔检修量规3.916型和17型钩体钩身长度测量尺sgst
本测量尺用于厂修、段修时检查16型和17型车钩钩体钩身长度及修复后的尺寸。其形式与主要尺寸见图9。该测量尺的分度值为0.10mm。单位为毫米
550560570580
ahtaln
550~580
图916型和17型钩体钩身长度测量尺3.1016型和17型钩体联锁套口、套头检修量规中
本量规用于厂修、段修时检查16型和17型车钩联锁套口，套头的磨耗及修复后的尺寸。其形式与主要尺寸见图10。
万方数据
-iiKAoNi KAca
TB/T3464-2016
0og881
1689114
172*914
图1016型和17型钩体联锁套口.套头检修量规3.1116型钩舌外胀检测样板
单位为毫米
本样板用于厂修、段修时检查16型车钩钩舌的外胀尺寸。其形式与主要尺寸见图11。单位为毫米
图1116型钩舌外胀检测样板
本样板用16型钩舌外胀校对样板（见图22)进行检查。检查时，A、B点处贴靠，新制样板C处的局部间隙不应大于0.15mm。磨耗后，A、B点处贴靠，B、C处局部间隙不应大于0.25mm。3.1216型钩舌锁面检修量规
本量规用于厂修、段修时检查16型车钩钩舌锁面磨耗及钩舌锁面修复后的尺寸。其形式与主要尺寸见图12。
万方数据
-iiKAoNi KAca
3.1316型钩舌S面磨耗测量尺
量具名称
16型钩舌锁面厂修检修量规
16型钩舌锁面段修检修量规
161*0.052
160 *g.08
图1216型钩舌锁面检修量规
TB/T3464-2016
单位为毫米
本测量尺用于厂修、段修时检查16型车钩钩舌内侧S面的磨耗。其形式与主要尺寸见图13。本测量尺用16型钩舌S面校对样板（见图23）进行检查。检查时，将滑尺置“0”，校对样板与测量尺贴靠，测量尺在A、B、C处及测量头处的局部间隙：新制时不应大于0.15mm。磨耗后不应大于0.25mm。
单位为毫米
17.5±0.05
图1316型钩舌S面磨耗测量尺
万方数据
TB/T3464-2016
3.1416型钩舌钩锁坐入量检修量规本量规用于厂修、段修时检查16型车钩钩舌钩锁承台高度及修复后的尺寸。其形式与主要尺寸见图14。
单位为毫米
16型钩舌钩锁坐入量检修量规
3.1516型钩舌销孔直径检修量规90gtr6s
本量规用于厂修、段修时检查16型钩舌销孔直径方向的磨耗及厂修修复后的尺寸。其形式与主要尺寸见图15。
单位为毫米
sag'tp
图1516型钩舌销孔直径检修量规3.1616型下锁销轴、16型和17型下锁销转轴直径检测止规logstt
本止规用于厂修、段修时检查16型下锁销轴直径及长度磨耗、16型和17型下锁销转轴磨耗。其形式及主要尺寸见图16。
万方数据
量具名称
16型下锁销轴、16型和17型下锁销转轴直径厂修检测止规16型下锁销轴、16型和17型下锁销转轴直径段修检测止规D
18.5*g.928
64.5*g.026
TB/T3464-2016
单位为毫米
34.4*.034
图1616型下锁销轴、16型和17型下锁销转轴直径检测止规3.1716型下锁销杆防脱台检修样板D
34 *9.034
本样板用于厂修、段修时检查16型下锁销杆防脱台的磨耗。其形式与主要尺寸见图17。单位为毫米
13.86-872
图1716型下锁销杆防脱台检修样板3.18
17型下锁销杆防脱台检修样板
本样板用于厂修，段修时检查17型下锁销杆防脱台的磨耗。其形式与主要尺寸见图18。万方数据
