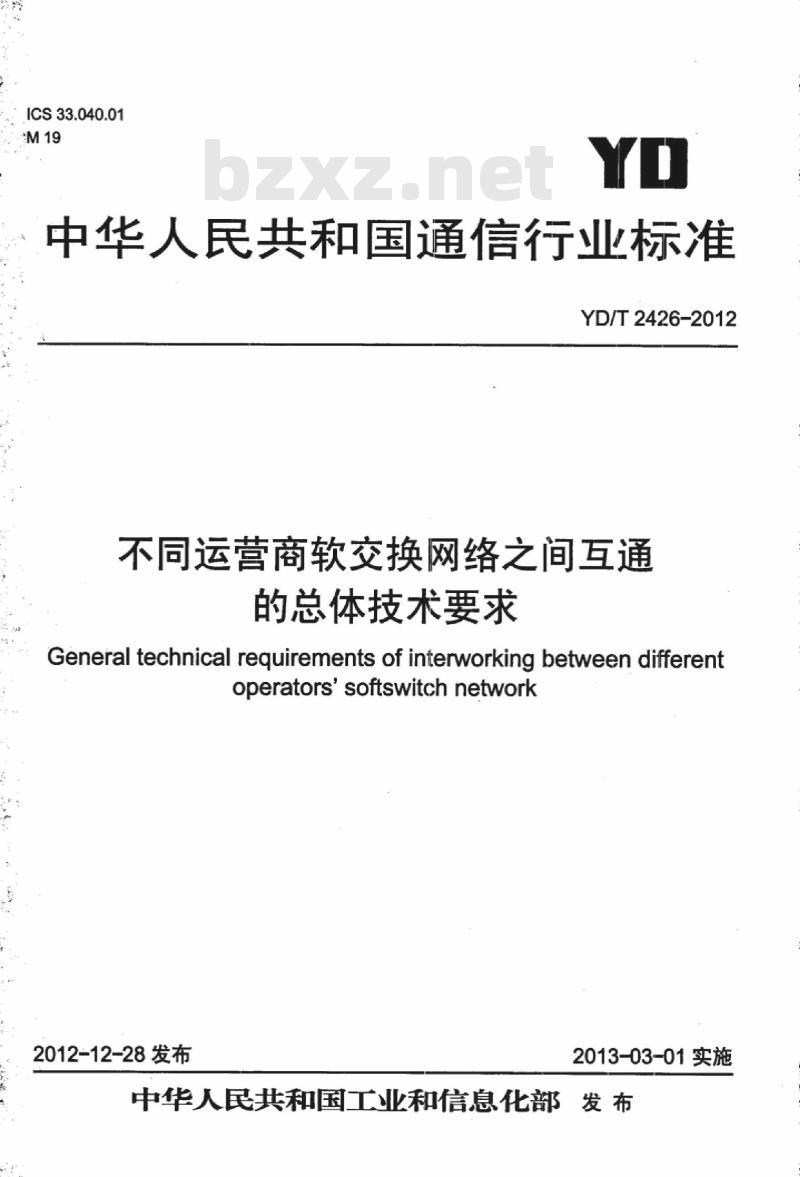

【YD通讯标准】 不同运营商软交换网络之间互通的总体技术要求

ICS33.040.01
中华人民共和国通信行业标准
YD/T2426-2012
不同运营商软交换网络之间互通的总体技术要求
General technical requirements of interworking between differentoperators'softswitchnetwork
2012-12-28发布
2013-03-01实施
中华人民共和国工业和信息化部发布前
规范性引用文件.
缩略语
互通方案·
4.1TDM方式
4.2TDM方式二
4.3TDM方式三
4.4IP方式
业务互通的要求·
网间互联要求
网间号码传送·
接口和信令要求
计费要求
建筑321---标准查询下载网
YD/T.2426-2012
YD/T2426-2012

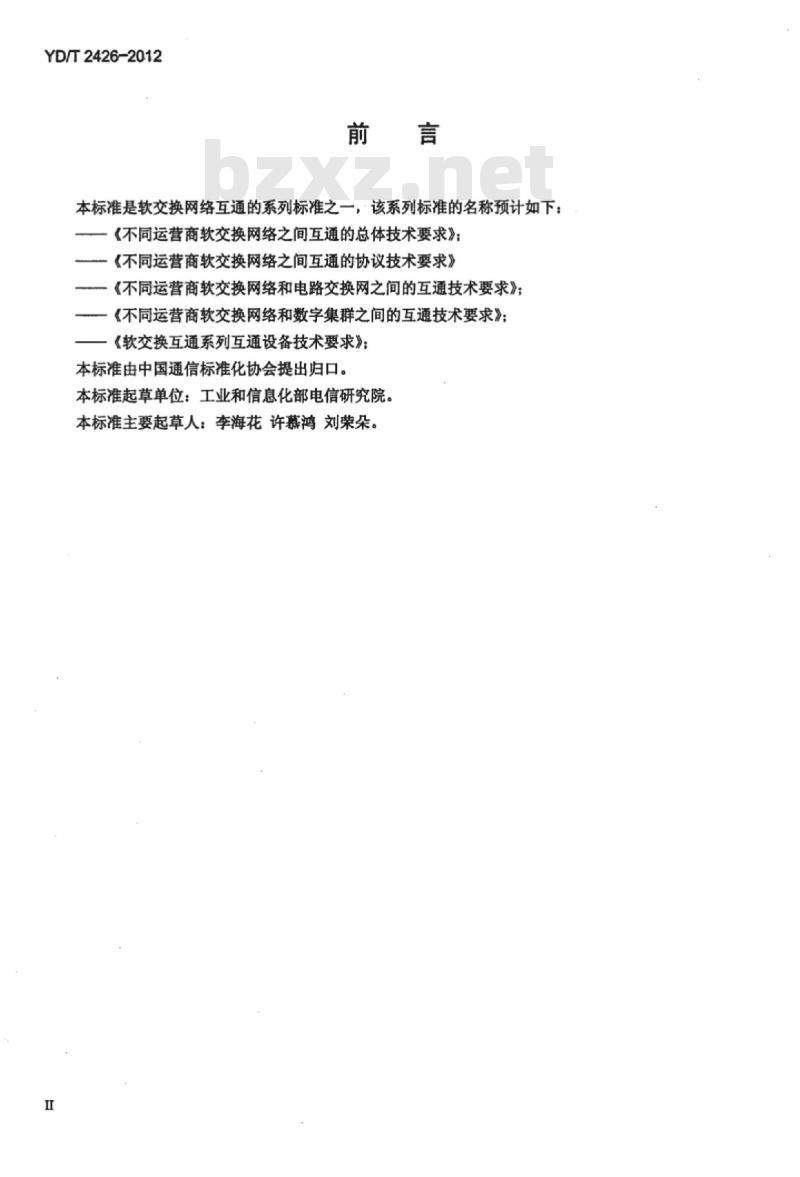

本标准是软交换网络互通的系列标准之一，该系列标准的名称预计如下：《不同运营商软交换网络之间互通的总体技术要求》；《不同运营商软交换网络之间互通的协议技术要求》《不同运营商软交换网络和电路交换网之间的互通技术要求》：《不同运营商软交换网络和数字集群之间的互通技术要求》：《软交换互通系列互通设备技术要求》：本标准由中国通信标准化协会提出归口。本标准起草单位：工业和信息化部电信研究院。本标准主要起草人：李海花许幕鸿刘荣朵。1范围
YD/T2426-2012

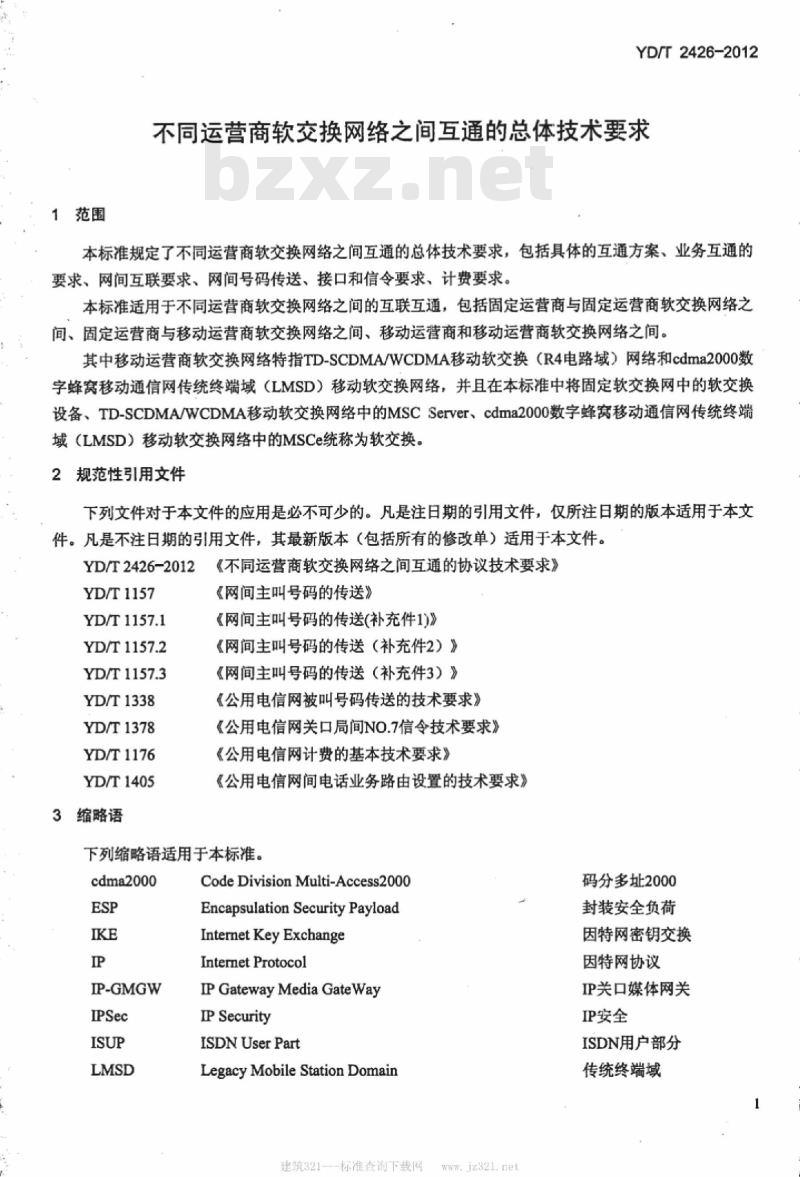

不同运营商软交换网络之间互通的总体技术要求本标准规定了不同运营商软交换网络之间互通的总体技术要求，包括具体的互通方案、业务互通的要求、网间互联要求、网间号码传送、接口和信令要求、计费要求。本标准适用于不同运营商软交换网络之间的互联互通，包括固定运营商与固定运营商软交换网络之间、固定运营商与移动运营商软交换网络之间、移动运营商和移动运营商软交换网络之间。其中移动运营商软交换网络特指TD-SCDMA/WCDMA移动软交换（R4电路域）网络和cdma2000数字蜂窝移动通信网传统终端域（LMSD）移动软交换网络，并且在本标准中将固定软交换网中的软交换设备、TD-SCDMA/WCDMA移动软交换网络中的MSCServer、cdma2000数字蜂窝移动通信网传统终端域（LMSD）移动软交换网络中的MSCe统称为软交换。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。《不同运营商软交换网络之间互通的协议技术要求》YD/T2426-2012
YD/T1157
YD/T1157.1
YD/T1157.2
YD/T1157.3
YD/T1338
YD/T1378
YD/T1176
YD/T1405
3缩略语
《网间主叫号码的传送》
《网间主叫号码的传送(补充件1)》《网间主叫号码的传送（补充件2）》《网间主叫号码的传送（补充件3）》《公用电信网被叫号码传送的技术要求》《公用电信网关口局间NO.7信令技术要求》《公用电信网计费的基本技术要求》《公用电信网间电话业务路由设置的技术要求》下列缩略语适用于本标准。
cdma2000
IP-GMGW
CodeDivisionMulti-Access2000Encapsulation Security PayloadInternet Key Exchange
Internet Protocol
IP GatewayMedia GateWay
IP Security
ISDNUserPart
Legacy Mobile Station Domain建筑321---标准查询下载网
码分多址2000
封装安全负荷
因特网密钥交换
因特网协议
IP关口媒体网关
IP安全
ISDN用户部分
传统终端域
YD/T2426-2012
TDM-GMGW
TD-SCDMA
4互通方案
4.1TDM方式-
Security Association
SessionInitiation Protocol
SIP with encapsulated ISUP
Signalling Transfer Point
Time Division Multiplexing
TDMGatewayMediaGateway
安全联盟
会话初始协议
封装ISUP的SIP
信令转接点
时分复用
TDM关口媒体网关
TimeDivision，SynchronousCodeDivisionMultipleAccess时分同步码分多址接入TelephonyUserPart
Wide CodeDivisionMultiple Access电话用户部分
宽带码分多址

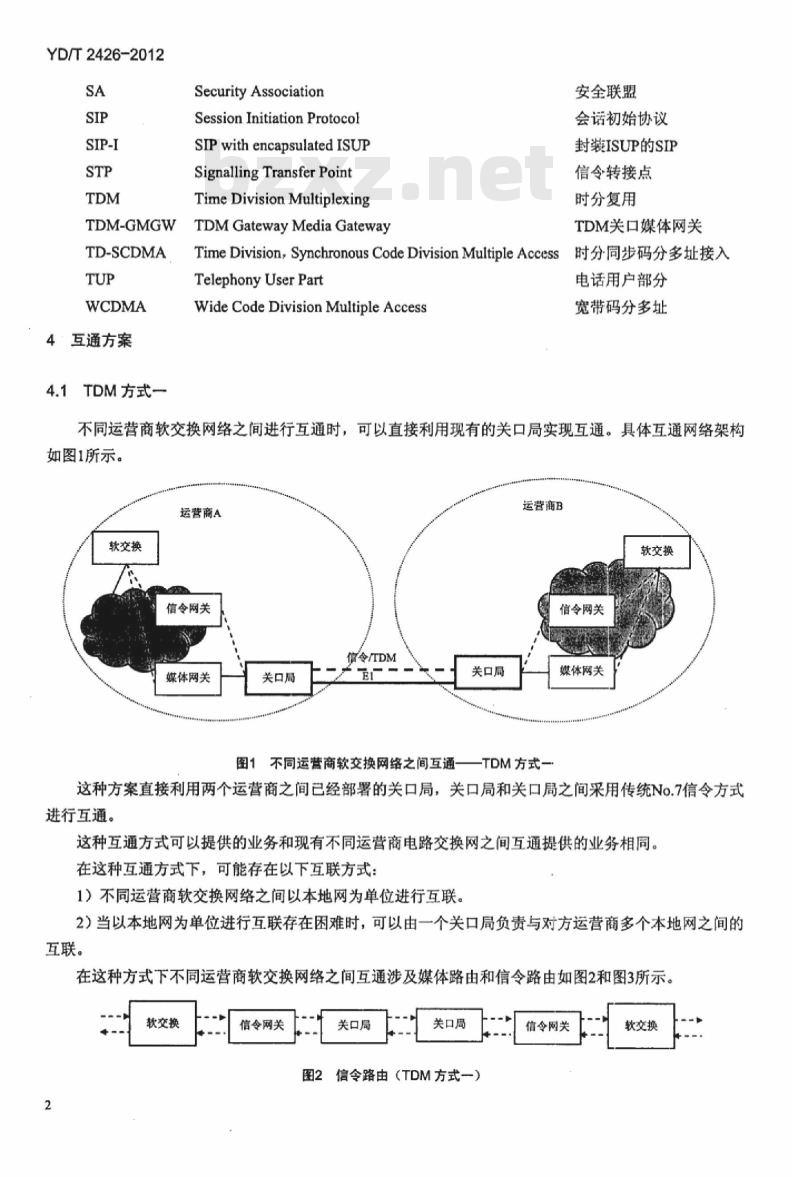

不同运营商软交换网络之间进行互通时，可以直接利用现有的关口局实现互通。具体互通网络架构如图1所示。
运营商A
软交换
信令网关
媒体网关
关口局
信含/TDM
图1不同运营商软交换网络之间互通一关口局
运营商B
软交换
信令网关
媒体网关
TDM方式一
这种方案直接利用两个运营商之间已经部署的关口局，关口局和关口局之间采用传统No.7信令方式进行互通。
这种互通方式可以提供的业务和现有不同运营商电路交换网之间互通提供的业务相同。在这种互通方式下，可能存在以下互联方式：1）不同运营商软交换网络之间以本地网为单位进行互联。2）当以本地网为单位进行互联存在困难时，可以由一个关口局负责与对方运营商多个本地网之间的互联。
在这种方式下不同运营商软交换网络之间互通涉及媒体路由和信令路由如图2和图3所示。软交换
信令网关
关口周
关口震
图2信令路由（TDM方式一）
信令网关
软交换
信令网关和关口局之间可能经过No.7信令网中的STP点，依赖于具体网络部署。媒体网关
4.2TDM方式二
关口局
关口局
图3媒体路由（TDM方式一）
媒体网关
YD/T2426-2012
两个运营商的软交换网络也可以直接利用媒体网关和信令网关进行互通，但在互通关口上承载仍然采用TDM方式，本标准中将采用TDM方式进行互联的媒体网关称为TDM关口媒体网关TDM-GMGW，具体互通网络架构如图4所示。
运营商A
互通软交换
信令网关
TDM-GMGW
信含TDM
图4不同运营商软交换网络之间互通信令网关
运营商B
互通软交换
TDM-GMGW
TDM方式二
在这种互通方式下，两个运营商软交换网络之间的控制信令通过信令网关进行互联，承载通过TDM-GMGW之间进行互联，互通接口采用TDM方式。在这种互通方式下，信令网关功能可以由单独的物理设备实现，也可以内置在软交换或TDM-GMGW中。当实现信令网关功能的物理设备（即信令网关由单独的物理设备实现或信令网关内置在软交换中）和实现TDM-GMGW功能的物理设备分离时，运营商软交换可以通过信令网关控制多个本地网。采用这种互通方式时，两个运营商软交换网络内部已经实现了一定程度的IP化，但在互通关口上仍然保留了TDM承载方式，但随着软交换相关设备的部署，运营商逐渐用媒体网关和信令网关逐渐取代传统的关口局。
在这种互通方式下，
1）信令网关可以以省为单位进行设置。2）不同运营商软交换网络之间以本地网为单位进行互联。3）当以本地网为单位进行互联存在困难时，可以由一个TDM-GMGW或关口局负责与对方运营商多个本地网之间的互联。
在这种方式下不同运营商软交换网络之间互通涉及的媒体路由和信令路由如图5和图6所示。互通
软交换
信令网关
信令网关
图5信令路由（TDM方式二）
建筑321---标准查询下载网
软交换
YD/T2426-2012
4.3TDM方式三
TDM-GMGW
TDM-GMGY
图6媒体路由（TDM方式二）
需要进行互通的两个运营商软交换网络，一方运营商用媒体网关和信令网关替换了传统关口局，另一运营商则仍然利用传统的关口局与其它运营商软交换网络进行互通，具体互通网络架构如图7所示。运营商A
软交换
信令网关
媒体网关
关口局
信含/TDM
图7不同运营商软交换网络之间互通一信令网关
TDM-GMGW
运营商B
互通软交换
-TDM方式三
这种互通方式通常出现在从TDM方式一向TDM方式二的过渡阶段。传统关口局和信令网关之间采用传统No.7信令方式进行互通，传统关口局和TDM-GMGW之间采用TDM承载方式。在这种互通方式下，可能存在以下互联方式：1）不同运营商软交换网络之间以本地网为单位进行互联。2）当以本地网为单位进行互联存在困难时，可以由一个TDM-GMGW或关口局负责与对方运营商多个本地网之间的互联。
在这种方式下不同运营商软交换网络之间互通涉及的媒体路由和信令路由如图8和图9所示。软交换
信令网关
关口局
信令网关
图8信令路由（TDM方式三）
软交换
信令网关和关口局之间可能经过No.7信令网中的STP点，依赖于具体网络部署。媒体网关
4.4IP方式
关口局
TDM-GMGW
图9媒体路由（TDM方式三）
随着软交换网络的发展和部署以及承载IP化，不同运营商软交换网络之间可以采用IP方式直接进行互通，考虑到不同运营商的软交换域之间可能存在编解码不一致、IP地址不-一致等问题，此时需要引入IP关口媒体网关IP-GMGW来解决上述问题，具体互通网络架构如图10所示。运营商A
互通软交换
IP-GMGW
互通软交换
IP-GMGW
图10不同运营商软交换网络之间互通一运营商B
-P方式
YD/T2426-2012
互通软交换之间负责控制信令的交互，互通IP-GMGW之间连接负责媒体信息的传送。原则上每个运营设置自已的IP-GMGW，完成不同IP地址域互通、不同编解码转换等功能。采用这种互通方式时，当在某次会话中互通两侧音频编解码不一致时，不同运营商软交换网络之间：1）音频编解码采用G.711a；
2）TD-SCDMA/WCDMA移动软交换（R4电路域）网络之间音频流采用G.711a/NbUP/RTP/UDP/IP进行传送，其他情况下采用G.711a/RTP/UDP/IP进行传送。采用这种互通方式时，通常两个运营商不仅在软交换网络内部实现了IP化，而且在互通关口上也实现了承载IP化。
在这种互通方式下，可能存在以下互联方式：1）不同运营商软交换网络之间以本地网为单位进行互联。2）当以本地网为单位进行互联存在困难时，可以由一个IP-GMGW负责与对方运营商多个本地网之间的互联。
在这种方式下不同运营商软交换网络之间互通涉及的媒体路由和信令路由如图11和图12所示。互通
软交换
软交换
图11信令路由（IP方式）
IP-GMGW
IP-GMGW
图12媒体路由（IP方式）
5业务互通的要求
本标准主要规定基本业务和补充业务的互通能力要求，不同运营商软交换网络之间进行互通时，应该能够继续支持现有不同运营商电路交换网互通时所支持的互通业务。当采用IP方式进行互通时，不同运营商相同制式软交换网络之间应支持点到点视频业务的互通，不同制式软交换网络之间点到点视频业务的互通要求待定。5
建筑321---标准查询下载网
YD/T2426-2012
6网间互联要求
为了保证不同运营商软交换网络之间的可靠互通，关口局的设置应该满足YD/T1405《公用电信网间电话业务路由设置的技术要求》。不同运营商软交换网络之间互通关口局路由设置原则、路由连接方式等相关要求原则上应满足YD/T1405《公用电信网间电话业务路由设置的技术要求》。为了保证不同运营商软交换网络之间业务的疏通和网络通信安全，互通设备（如互通软交换、信令网关、IP-GMGW、TDM-GMGW）可以考虑成对设置，并采用互为备份或负荷分担方式工作。当采用P方式进行互通时，为保证不同运营商软交换网络之间的互通安全，两个运营商软交换网络之间的承载网络可以采用卫P专线方式进行互通，或采用提供一定安全保证机制的承载网络进行互联。7网间号码传送
网间主叫号码的传送应当参考YD/T1157-2001《网间主叫号码的传送》、YD/T1157.1《网间主叫号码的传送（补充件1）》，YD/T1157.2《网间主叫号码的传送（补充件2）》、YD/T1157.3《网间主叫号码的传送（补充件3）》的规定，被叫号码的传送应参考YD/T1338《公用电信网间被叫号码传送的技术要求》。
8接口和信令要求
当采用TDM方式进行互通时（包括TDM方式一、TDM方式二和TDM方式三），关口局间信令采用TUP/ISUP信令，具体信令参见YD/T1378《公用电信网关口局间NO.7信令技术要求》。当采用P方式进行互通时，互通信令要求如下：1）不同运营商软交换网络之间采用SIP-I协议进行互通，具体信令要求参见YD/T2426-2012《不同运营商软交换网络之间互通的协议技术要求》。2）不同运营商TD-SCDMA/WCDMA移动软交换（R4电路域）网络之间也可以采用BICC协议进行互通。bzxz.net
3）不同运营商cdma2000数字蜂窝移动通信网传统终端域（LMSD）移动软交换网络之间也可以采用CDMA2000数字蜂窝移动通信网传统终端域（LMSD）移动软交换网络中所使用的协议进行互通。不同运营商软交换之间的呼叫释放应采用互不控制方式。9计费要求
（1）不同互通方式的关口局都应提供网间结算的计费功能。（2）计费应满足YD/T1176《公用电信网计费的基本技术要求》。中华人民共和国
