【YD通讯标准】 增强型多业务传送节点(MSTP)设备技术要求

ICs 33.040.20

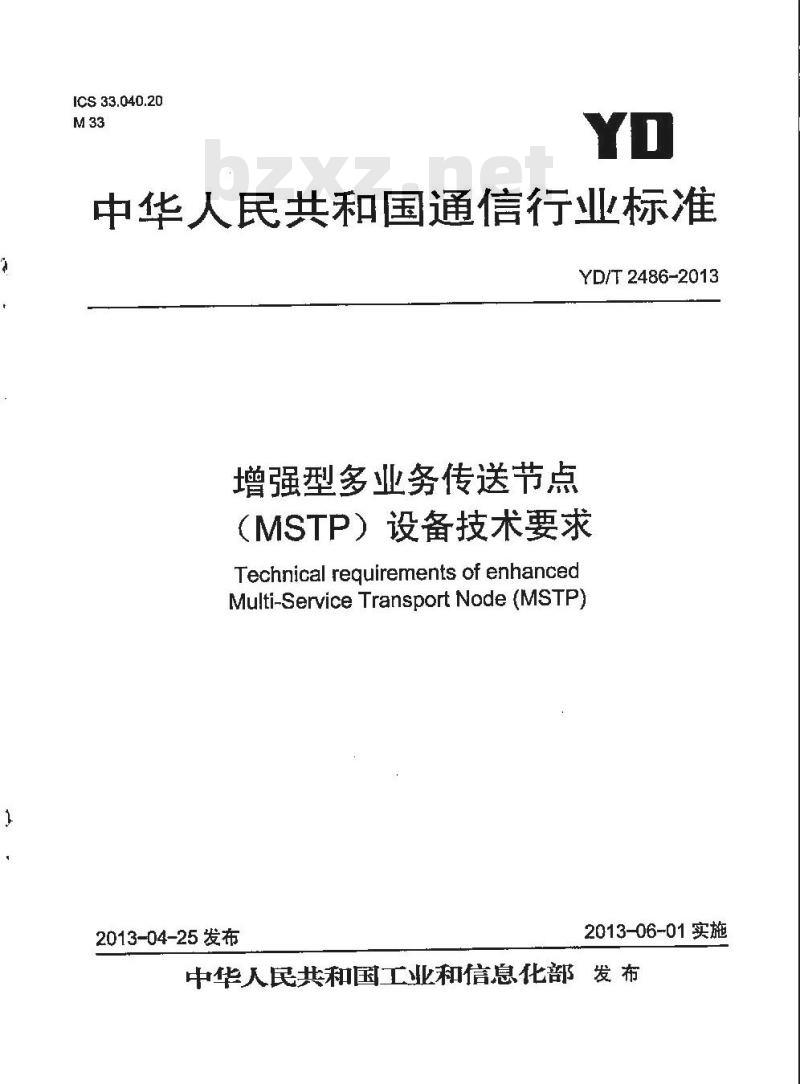

中华人民共和国通信行业标准
YD/T2486-2013
增强型多业务传送节点
（MSTP）设备技术要求
Technical requirements of enhancedMulti-ServiceTransportNode (MSTP)2013-04-25发布
2013-06-01实施免费标准下载网bzxz
中华人民共和国工业和信息化部发布前言·

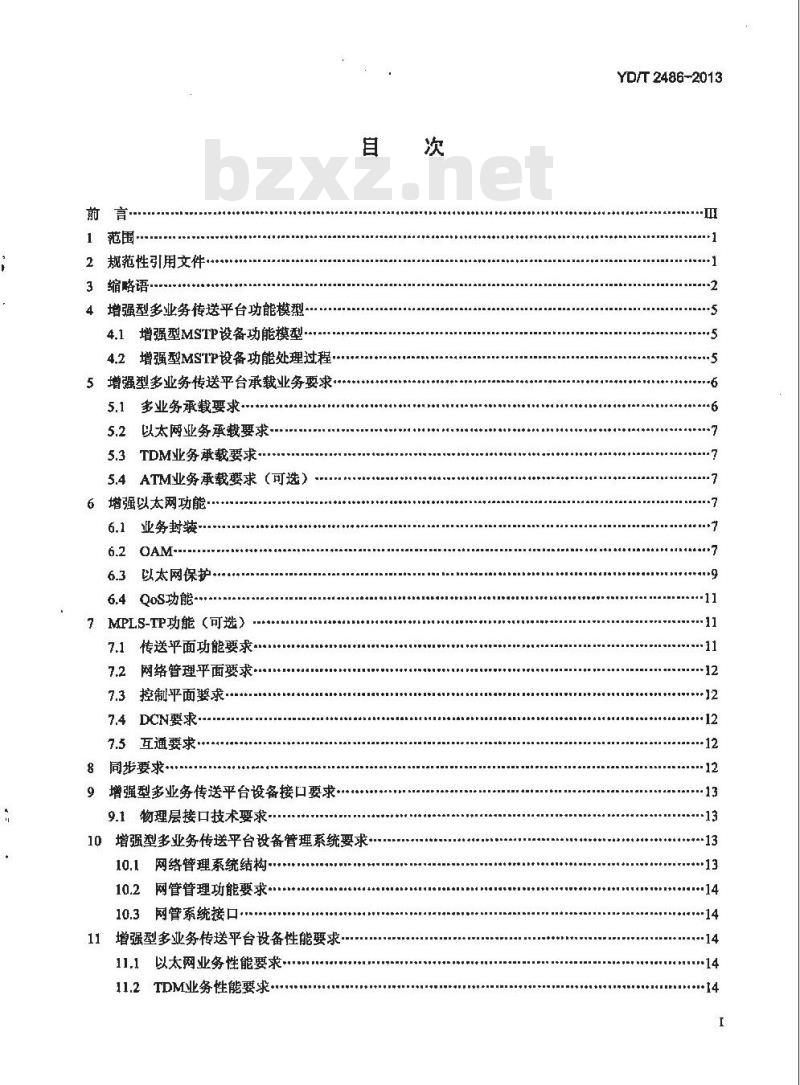

1范围·
2规范性引用文件··
3缩略语
4增强型多业务传送平台功能模型.4.1增强型MSTP设备功能模型-
4.2增强型MSTP设备功能处理过程5增强型多业务传送平台承载业务要求5.1多业务承载要求.·
5.2以太网业务承载要求
5.3TDM业务承载要求··
5.4ATM业务承载要求（可选）
6增强以太网功能-
业务封装-
以太网保护：
6.4QoS功能.
7MPLS-TP功能(可选>
7.1传送平面功能要求
7.2网络管理平面要求
7.3控制平面要求
7.4DCN要求-
7.5互通要求
8同步要求.
9增强型多业务传送平台设备接口要求9.1物理层接口技术要求-
10增强型多业务传送平台设备管理系统要求10.1网络理系统结构-
10.2网管管理功能要求
10.3网管系统接口
11增强型多业务传送平台设备性能要求，11.1以太网业务性能要求
11.2TDM业务性能要求
YD/T 2486-2013
YD/T 2486-2013

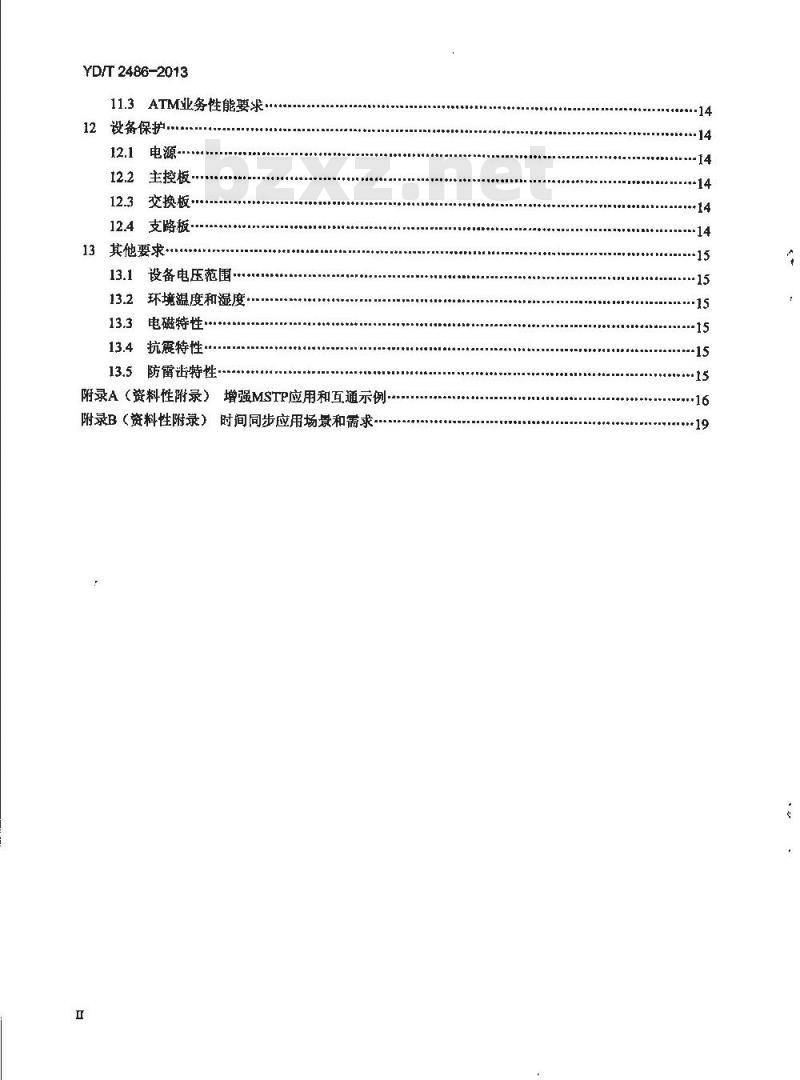

11.3ATM业务性能娶求
12设备保护
12.1电源…
12.2主控板
12.3交换板
12.4支路板
13其他要求
13.1设备电压范围.
13.2环境温度和湿度
13.3电磁特性
13.4抗震特性
13.5防雷齿特性.
附录A（资料性附录）增强MSTP应用和互通示例附录B（资料性附录）时间同步应用场景和需求-14
TKAoNKAca

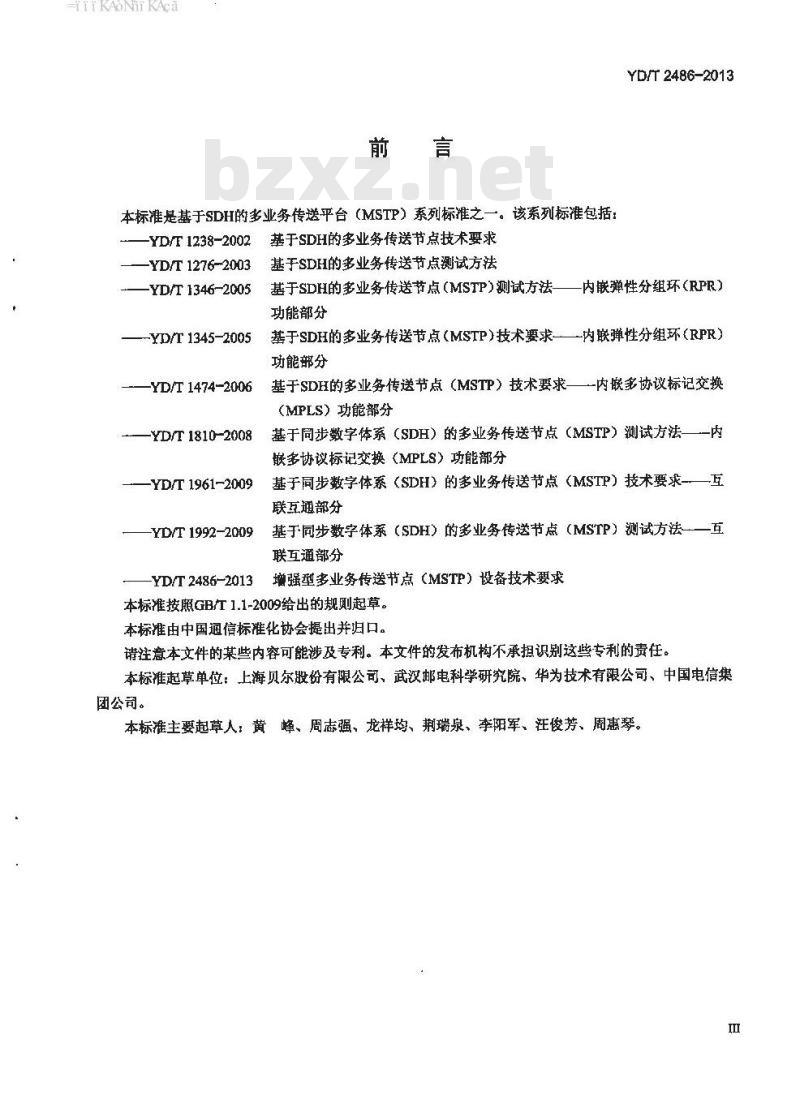

本标准是基于SDH的多业务传送平台（MSTP）系列标准之一。该系列标准包括：YD/T1238-2002
-YD/T1276-2003
-YD/T1346-2005
-YD/T 1345-2005
-YD/T 1474-2006
YD/T1810-2008
-YD/T1961-2009
-YD/T 1992-2009
YD/T 2486-2013
基于SDH的多业务传送节点技术要求基于SDH的多业务传送节点测试方法YD/T2486-2013
基于SDH的多业务传送节点（MSTP）测试方法内嵌弹性分组环（RPR）功能部分
基于SDH的多业务传送节点（MSTP）技术要求一内嵌弹性分组环（RPR）功能部分
基于SDH的多业务传送节点（MSTP）技术要求—-内嵌多协议标记交换（MPLS）功能部分
基于同步数字体系（SDH）的多业务传送节点（MSTP）测试方法一一内嵌多协议标记交换（MPLS）功能部分基于同步数字体系（SDH）的多业务传送节点（MSTP）技术要求-互联互通部分
基于同步数字体系（SDH）的多业务传送节点（MSTP）测试方法一互联互通部分
增强型多业务传送节点（MSTP）设备技术要求本标准按照GB/T1.1-2009给出的规起草。本标准由中国通信标准化协会提出并归口。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准起草单位：上海贝尔股份有限公司、武汉邮电科学研究院、华为技术有限公司、中国电信集团公司。
本标准主要起草人：黄峰、周志强、龙祥均、荆瑞泉、李阳军、汪俊芳、周惠琴。TKAONKAca

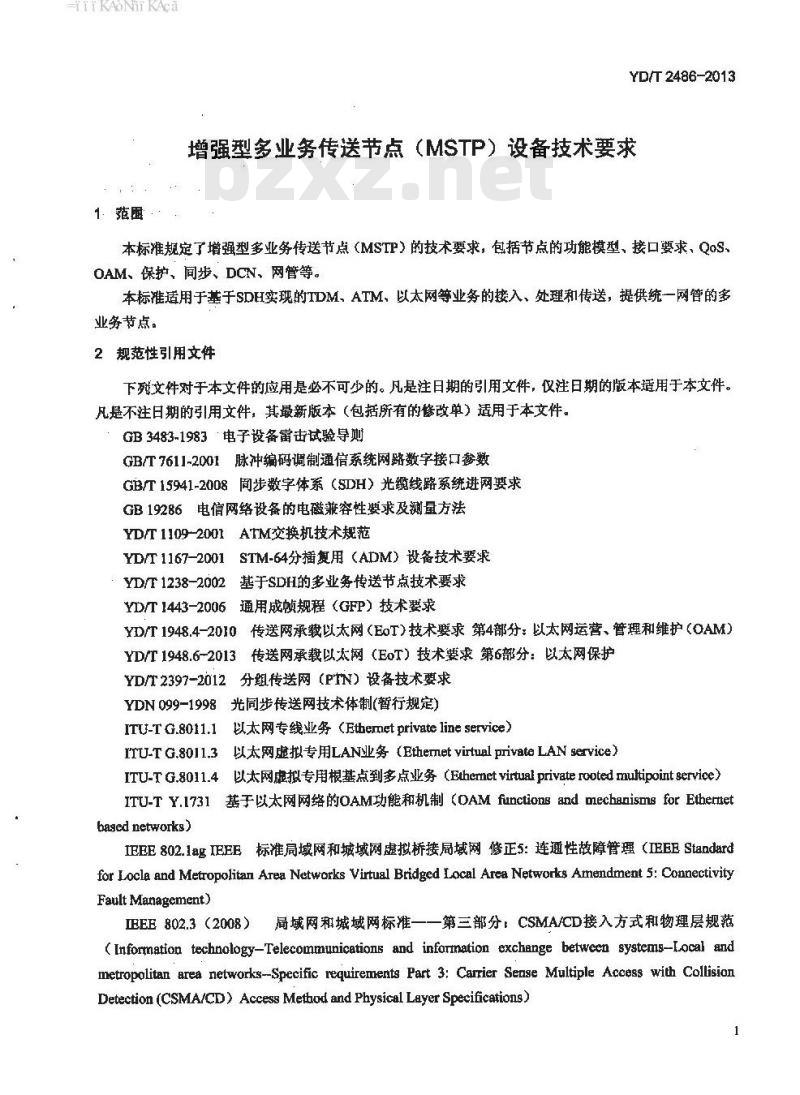

1范圃
YD/T2486-2013
增强型多业务传送节点（MSTP）设备技术要求本标准规定了增强型多业务传送节点（MSTP）的技术要求，包括节点的功能模型、接口要求、QoS、OAM、保护、同步、DCN、网管等。本标准适用于基于SDH实现的TDM、ATM、以太网等业务的接入、处理和传送，提供统一网管的多业务节点。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB3483-1983电子设备雷击试验导如GB/T7611-2001脉冲编码调制通信系统网路数字接口参数GB/T15941-2008同步数字体系（SDH）光缆线路系统进网要求GB19286电信网络设备的电磁兼容性要求及测量方法YD/T1109-2001ATM交换机技术规范YD/T1167-2001STM-64分插复用（ADM）设备技术要求：YD/T1238-2002基于SDH的多业务传送节点技术要求YD/T1443-2006通用成慎规程（GFP）技术要求YD/T1948.4-2010传送网承载以太网（EoT）技术要求第4部分：以太网运营、管理和维护（OAM）YD/T1948.6-2013传送网承裁以太网（EoT）技术要求第6部分：以太网保护YD/T2397-2012分组传送网（PTN）设备技术要求YDN099-1998光同步传送网技术体制(暂行规定）ITU-T G.8011.1以太网专线业务（Ethemet private line service）I'rU-TG.8011,3以太网虚拟专用LAN业务（Ethemet virtual private LAN service）ITU-TG.8011.4以太网虚拟专用根基点到多点业务（Ethermetvirtualprivaterooted multipoint ervice）ITU-TY.1731基于以太网网络的OAM功能和机制（OAMfunctionBandmechanismsforEthermetbased networks)
IEEE802.1agIEEE标准局域网和城域网虚拟桥接局域网修正5：连通性故障管理（IEEEStandardfor Locle and Metropolitan Area Networks Virtual Bridged Local Area Networks Amendment 5: ConnectivityFault Management)
EEE802.3（2008）局域网和城域网标准一一第三部分：CSMA/CD接入方式和物理层规范( Infornation technology-Telecommunications and inforination exchange between systems--Local andmetropolitan area networks-Specific requirements Part 3: Carrier Sense Multiple Access with CollisionDetection (CSMA/CD) Access Method and Physical Layer Specifications)1
-KAONKAca
YD/T2486-2013
IEEE802.3eh（2004）局域网和城域网标准—第三部分：CSMA/CD接入方法和物理层规范一增补：用户接入网络的媒质接入控制鑫数、物理层和管理参数（Informationtechnology-Telecomumunicatiansand information excbange between systems- Local and metropoltitan area networks- Specific requirements Part3: Carrier Sense Multiple Access with Collision Detection (CSMA/CD) Access Method and Physical LayerSpecifications Amendment: Media Access Control Parameters, Physical Layers, and Management ParametereforSubscriberAccessNetworks)EEE1588-2008网络测量和控制系统的精确时钟同步协议（APrecisionClockSynchronizationProtocol for Networked Measurement and Control Systerns)IETFRFC3985端到端的伪线仿真架构（PseudoWireEmulationEdge-to-Edge(PWE3）Architecture）ETFRFC4385架构在MPLS包交换网络上的端到端伪线仿真控制字（PseudowireEmulationEdge-to-Edge (PWE3)Contro) Word for Use over an MPLS PSN)IETFRFC4448MPLS传送以太网封装方法（EncapsulationMethodsforTransportofEthernetoverMPLS Networks)
IETFRFC4553分组网络传送结构无关时分复用信号（Structure-AguosticTimeDivisionMultiplexing(TDM)overPacket(SAToP))
IETF RFC4665一层运营商配置虚拟专线网络业务求（Service Requirements for Layer 2Provider-Provisioned Virtual Private Networks)正ETFRFC4717MPLS网络传送ATM信号封装方式（EncapgulationMethodsforTransportofAsynchronous Transfer Mode (ATM) over MPLS Networks)IETFRFC5086分组交换网络上传送结构相关的时分复用电路仿真业务（Structure-AwareTimeDivision Multiplexed (TDM) Circuit Emulation Service aver Packet Switched Network (CESoPSN))ANSIT1.329-2002电信.网络设备.抗震能力（Telecommunications-NetworkEquipment-EarthguakeResistance)
AF-PHY 0086-2003ATM反向复用规范-版本1.1 (Inverse Multiplexing for ATM (IMA） SpecificationVersion 1.1—2003)
3缩略语
下列缩略语适用于本文件。
Alarm Indication Signal
AutomaticProtection Switch
Automatice Switched Optical NetworksAsynchronous Transfer Mode
connections admission controlCustomer Edge
Circuit Emulation Service
CESoPSN
Structure-aware TDM Circuit Ermulation Service overPacket Switched Network
Comnitted Information Rate
告警指示信号
自动保护倒换
自动交换光网络
异步传输模式
充许接入控制
客户边缘设备
电路仿真业务
分组网交换承载的结构化电路仿真业务
承诺信息速率
KAONKAca
CR-LDP
E-Line
E-Tree
Common Object Request Broker ArchitectureClass of Service
Constreint-Based Label Distribution ProtocolDestination MAC address
Data Communication Network
Delay Measurement)
DiffServ Code Point
Ethernet Connection
Ethernet- Local Area Network (Service)Ethernet- Line (Service)
Element Management System
Excess Information Rate
Ethermet over SDH
Ethemet Sychronization Message ChbannelEthermet MAC Layer Network
Ethemet-Tree (Service)
Generalized Multi-Protocol Label SwitchingGeneric framing procedure
Identification
Inverse Multiplexing over ATMIntermediate System To Intermediate SystemIndependent VLAN Learning
Link Aggregation Contral ProtocolLink Aggregation Group
Link Access Procedure on the D channelLink Access Procedure over SDHLoopback Message
Loopback reply
Local Craft Terminel
Loss Measurement
Link Management Protocol
Label Switched Path
Link Trace Reply
Media Access Control
Multimediurn boardcast multicast serviceManagement Communications ChannelManagement Conmunications NetworkYD/T 24B6-2013
公共对象请求代理体系结构
业务分类
基于约束的标签分发协议
目的MAC地址
数据通信网络
时诞测量
区分业务编码点
以太网连接
以太网域网(业务)
以太网线型（业务）
网元管理系统
超出信息速率
SDH承载以太网业务
以太网同步信息通道
以太网MAC层网络
以太网树型（业务）
通用多协议标记交换
通用成规程
标识符
ATM反向复用
中间系统到中间系统
VLAN独立学习
链路聚合控制协议
链路合组
D通道链路接入规程
SDH上的链路接入规程
环回消息
环回响应
本地维护终端
丢包率测试
链路管理协议
标签交换路径
链路踪迹响应
媒质接入控制
多媒体广播多播业务
管理通信通路
管理通信网
TKAONKAca
YD/T 2486-2013
MPLS-TP
OSPF-TE
RSVP-TE
Metro Ethernet Foru
Management Information Base
Multi-Protocol Label SwitchingMPLS Transport Profile
multi servicetansprotnode
Network Network Interface
Operation, administration and maintetaanceOpen Systems InterconnectionOpen Shortest Path First
Open Shortest Path First-Traffric EngineeringProvider(Core)
Plesiochronous Digital HierarchyPayload Data Unit)
Provider Edge
Physical Device
Per-Hop Behavior
Point to Point Protocol
PPP over Etheruet
1 Pulse Per Second
PHB Scheduling Class
Packet Transport Network
Precision Tine Protocol
pseudowire
Pueudowire Ernulation Fdge to EdgeQuality of Service
Routing Information ProtocolRadio Network Controller
Resource Reservation Protocol - Traffic EngineeringStructure-Agnstic TDM over PacketSignaling Communicatian ChaanelSignaling Comimunication NetworkSignal Degrade
Synchronous Digital HierarchySignal Fail)
Sub Network Connection
Sub Network Connection ProtectionSimple Network Management Protocol城域以太网论坛
管理信息库
多协议标记交换
MPLS传送子集
多业务传送节点
网络-网络接口
运营、管理和维护
开放系统互联
开放最短路径优先
开放最短路径优先一流量工程
运营商核心（设备）
准同步数字体系
尽荷数据单元
运营商边缘（设备）
物理层设备
莓跳行为
点对点协议
以太网点对点协议
1秒一个脉冲，简称秒脉冲
PHB的调度类
分组传送网
精确时间协议
端到端伪线仿真
服务质量
路由信息协议
无线网络控制器
资源预留协议一流量工程
非结构化仿真
信令通信通路
信令通信网络
信号劣化
同步数宇体系
信号失效
子网连接
子网连接保护
简单网络管理协议
KAONKAca
Sub Network Management SystemPW Switching provider Edge
Shared Risk Link Groups
Synchronization Status MesBageSynchronous Transport Module level NTime Division Multiplex
Time of Day
PW Terminating Provider EdgeTributary Protection SwitchingTransmission Subsysten InterfaceUser Network Interface
User Network Interface-NetworkUser facing-Provider Edge
virtual channel connection
Virtual Path connection
Virtual Local Area Network
Virtual Private LAN Service
Weighted Random Early DetectionWait to Restore)
Extensible Markup Language
4增强型多业务传送平台功能模型4.1增强型MSTP设备功能模型
子网管理系统
YD/T 2486-2013
PW交换的PE设备
共享风险链路组
同步状态消息
同步传送模块一N
时分复用
当前时刻
PW终结的PE设备
支路保护倒换
传输子系统接口
用户网络接口
用户网络接口一网络
靠近用户侧的PE设备
虚信道连接
虚通道连接
虚拟局域网
虚拟专用局域网业务
加权随机先期检测
等待恢复
可扩展标记语言
基于SDH的增强型多业务传送平台设备功能模型如图1所示。增强型多业务传送平台设备在满足YD/T1238-2002中规定的SDH、ATM、以太网业务功能要求外，新增如下功能：
8）支持增强以太网处理功能，包括OAM、保护（可选）、QoS，具体功能要求见第6章：b）可选支持MPLS-TP层处理功能，包括分组交换、电路仿真、OAM、保护、QoS等，具体要求见第7章；
c）提供基于分组的频率同步（可选）和时间间步（可选）功能，具体要求见第8章。4.2增强型MSTP设备功能处理过程4.2.1增强以太网功能处理过程
支路侧物理接口收到以太网业务的物理信号（电信号或光信号），送往以太网业务适配模块对以太信号进行定帧，经过以太网增强功能模块中的QoS模块、OAM模块、同步模块、保护模块处理，再送入SDHNNI。
QoS模块根据策略进行流分类和流标记、流量监管、拥塞避免、队列调度、流量整形处理。OAM模块识别以太网IEEE802.3ah成ITU-TY.1731OAM类型，然后根据具体OAM类型进行相应处理。保护模块对以太网业务进行LAG保护，以太网线性保护倒换或以太网环网保护。5
KAONKAca
YD/T2486-2013
PDFI接可
再生段
并销处理
开销处理
ATM层
复用食
开销妊理
疯炒物
图1增强型多业务传送平台数据平面功能模型4.2.2MPLS-TP处理过程（可选）a）MPLS-TP处理过程如下：
外同步
对于SDH、PDH或ATM业务，经过电路仿真处理后，送入MPLS-TP处理模块处理后，送入SDHNNI：b）对于以太网业务，送入MPLS-TP模缺处理后，映射进SDH处理模块：c）对于封装在EaS中的以太网业务，先从EoS信号中解出以太网信号，经MPLS-TP模块处理后，映射进SDH处理模块。
5增强型多业务传送平台承载业务要求5.1多业务承截要求
增强型多业务传送设备应支持下列业务类型。a）可选支持ATM业务：通过ATMoverSDH或PWE3方式支持。b）支持以太网业务：支持EthernetoverSDH方式，可选支持EthernetoverMPLS-TP（PWE3）方式。c）支持TDM业务：支持传统TDM方式，可选支持电路仿真PWE3方式。d）支持PWE3仿真业务，应满足以下功能要求：1）控制字的使用应符合IETFRFC4385和ETFRFC5586，2）应支持IEIFRFC398S规范的单段伪线（SS-PW）交换架构和功能，可选支持符合IETFRFC5659规范的多段伪线（MS-PW）交换架构和功能：3）应支持以太网业务的仿真和传送，PWE3封装和控制字应符合IETFRFC4448的相应规定，控制字必选；4）应支持TDM业务仿真和传送；6
5）可选支持ATM业务仿真和传送，PWE3封装和控制字应符合IBTFRFC4717。YD/T2486-2013
5.2以太网业务承载要求
增强型多业务传送平台设备支持在SDH上承载以太网业务，具体要求见YD/T1238-2002。增强型多业务传送平台设备可选支持通过PWE3仿真来承载以太网业务，应支持以下功能B）提供的以太网二层业务包括ITU-TG8011.4所定义的以太网线型业务（E-Line）、以太网专网业务（E-LAN）和以太网根基多点业务（E-Tree）三类：b）以太网专线业务（E-Line），应符合ITU-TG8011.1的要求：c）以太网专网业务（B-LAN)，应符合ITU-TG8011.3的要求：d）以太网根基多点业务（E-Tree），应符合ITU-TG8011.4的要求e）应符合ETFRPC4665规范的VPWS和VPLS要求；f）以太网业务的PWE3封装格式应符合ETFRFC4448规定：g）应支持采用网管配置的静态方式建立以太网业务，可选支持采用控制平面信令方式动态建立以太网业务。
5.3TDM业务承载要求
增强型多业务传送平台设备支持通过SDH来承载TDM业务，具体见GB/T15941-2008。增强型多业务传送乎台设备可选支持通过PWE3电路仿真来承载TDM业务。TDM业务承载应满足以下要求：
a）支持基于非结构化仿真（SAToP）模式的PDH业务承载，PWE3封装和控制字应符合IBTFRFC4553相应的规定。SAToP模式适用于任何信号结构的PDHTDM电路仿真。b）可选支持基于结构化仿真（CESoPSN）模式的PDH业务承载，PWE3封装和控制字应符合IETFRFC5086相应的规定。CESoPSN模式主要用于NX64kbit/s信号结构的PDHTDM电路仿真，可节省带宽，c）支持N（N-1~63）个2Mbit/s到1个STM1信号的汇聚功能。5.4ATM业务承载要求（可选）
增强型多业务传送平台设备可选通过SDH支持ATM业务，具体见YD/T1238-2002。增强型多业务传送平台设备也可以采用PWE3仿真方式支持ATM业务，应支持以下功能：a）支持IETFRFC4717规定的ATM业务仿真和封装，支持1:1VCC/VPC和N:1VCC/VPC两种信元封装模式。
b）支持单向和双向点到点VPC或VCC连接的建立。c）支持IMA组的处理功能：
1）应符合AF-PHY0086-2013第5章对IMA组参数的处理和协商的要求，包括协议版本，IMA慎长度、组对称模式、发送和接收激活链路门限等2）应符合AF-PHY0086-2003第10章对IMA组链路增加和删除操作的规定。6增强以太网功能
6.1业务封装
以太网业务封装到SDH主要采用GFP协议，其体见YD/T1443-2006的第8章。6.2OAM
6.2.1接入链路OAM
YD/T2486-2013
增强型多业务传送平台设备应支持如下以太网接入链路OAM功能。a）OAM能力发现：通过应用和激活OAM功能，可以执行OAM能力的发现，可发现对端终端设备是否使能OAM功能、OAM配置参数（如最大支持OAMPDU大小）以及支持的OAM功能（如是否支持OAM远端环回。
b）远端环回：接入链路OAM机制提供了一种支持数据链路层顿级别的环回机制。c）远端故障指示：可以指示对等实体本地终端设备的接收路径上是否出现状态异常，远端故障指示要物理层设备支持单向操作能力。d）链路监测：提供事件通知功能，该功能内含诊断信息。e）MIB变量查询机制（可选）。f）扩展机制，用于高层的管理应用（可选）。具体的以太网接入链路OAM功能QAMPDU格式定义参见YD/T1948.4-2010。6.2.2网络 OAM
增强型多业务传送平台设备应支持如下以太网OAM功能，）故障检测：通过发送和接收连续型检测消息来监测链路通断。b）故障确认：通过发送单播Loopback消息（LBM)，接收对端响应消息（LBR）来确认链路通断。c）故障定位：通过发送链路跟踪消息（多播消息），按收下游节点的回送单播LTR消息来找到链路故障点。
d）故障通告和抑制：使用AIS消息来实现故障通知和告警抑制功能。e）网络性能监视OAM功能，包括测量时延DM和丢包率（LM)。具体的以太网业务层OAM功能定义参见YD/T1948.4-2010的第5.3节、第5.4节。6.2.3故障穿通
6.2.3.1故障状态穿通功能描述
链略故障状态穿通功能为具有链路备份的网络提供故障传递和通告的能力，保证服务网络故障后能够快速切换到备份网络。
如图2所示，路由器R1和路由器R2通过增强型多业务传送设备组成的服务网络进行数据通信，服务网络基于TDM平面的EoS技术，通过以太网接口与RI和R2连接。R1和R2间提供有备份网络。当接入点链路1、服务网络、接入点链路2之一或多点出现故障时，增强型多业务传送网络均能把故障信息通告给R1和R2，R1和R2根据工作链路的故障状态自动启动备份网络，在备份网络上重新建立通信链路。备份网络一
增强型
增强型
图2链路故障状森穿通功能
在故障传递功能中，首先要具备检测接入链路和服务网络故障的机制：检测到故障，需要通过故障传递机制告知路由器故障。
6.2.3.2故障检测机制
