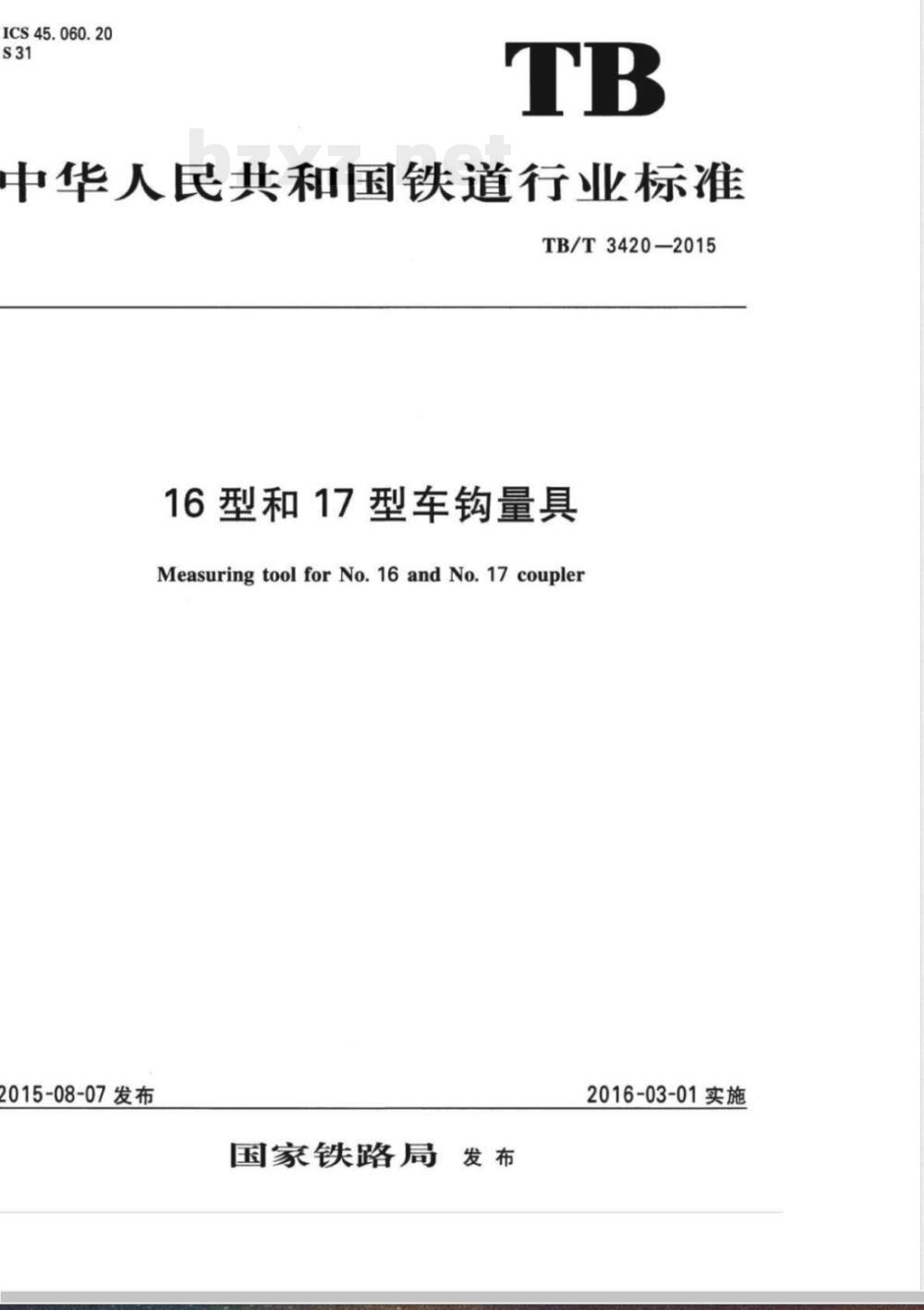

【TB铁路运输标准】 16型和17型车钩量具

TB/T 3420-2015.Measuring tool for No. 16 and No. 17 coupler.
1范围
TB/T 3420规定了新造16型和17型车钩用量具的种类、形式与尺寸、技术要求、工作量具使用方法、标志和包装。
TB/T 3420适用于新造16型和17型车钩用量具的设计与使用。
2量具种类、形式与尺寸
2.116型和17型车钩钩体钩腔内侧壁与钩锁锁面间隙及钩舌与钩耳间隙塞尺
2.1.1本塞尺用于16型和17型车钩组成锁腔立壁与钩锁面之间间隙及钩舌与钩耳间隙不大于6mm尺寸的检查,形式与主要尺寸见图1。
2.216 型和17型车钩全开位钩舌鼻部到钩腕距离量规
2.2.1本量规用于16型和17型车钩组成在全开位位置时，钩舌鼻部到钩腕的距离220mm~235mm尺寸的检查,形式与主要尺寸见图2。
2.3 16型和17型车钩钩舌鼻部到钩体正面距离规
2.3.1本量规用于16型和17型车钩组成钩舌鼻部到钩体正面距离为82mm~89mm尺寸的检查，形式与主要尺寸见图3。
2.416型和17型车钩组成连接轮廓规
2.4.116型和17型车钩组成连接轮廓工作规
2.4.1.1本量规用于 16型和17型车钩组成连接轮廓外形的检查,形式与主要尺寸见图4。
2.4.1.2 本量规用校对样板检查时,间隙在b-c-d范围内不大于0.07 mm,其余部位不大于0. 12 mm。
2.4.1.3 磨耗极限:本量规用校对样板检查时,间隙在b-c-d范围内不大于0.15 mm,其余部位不大于0. 20 mm。
