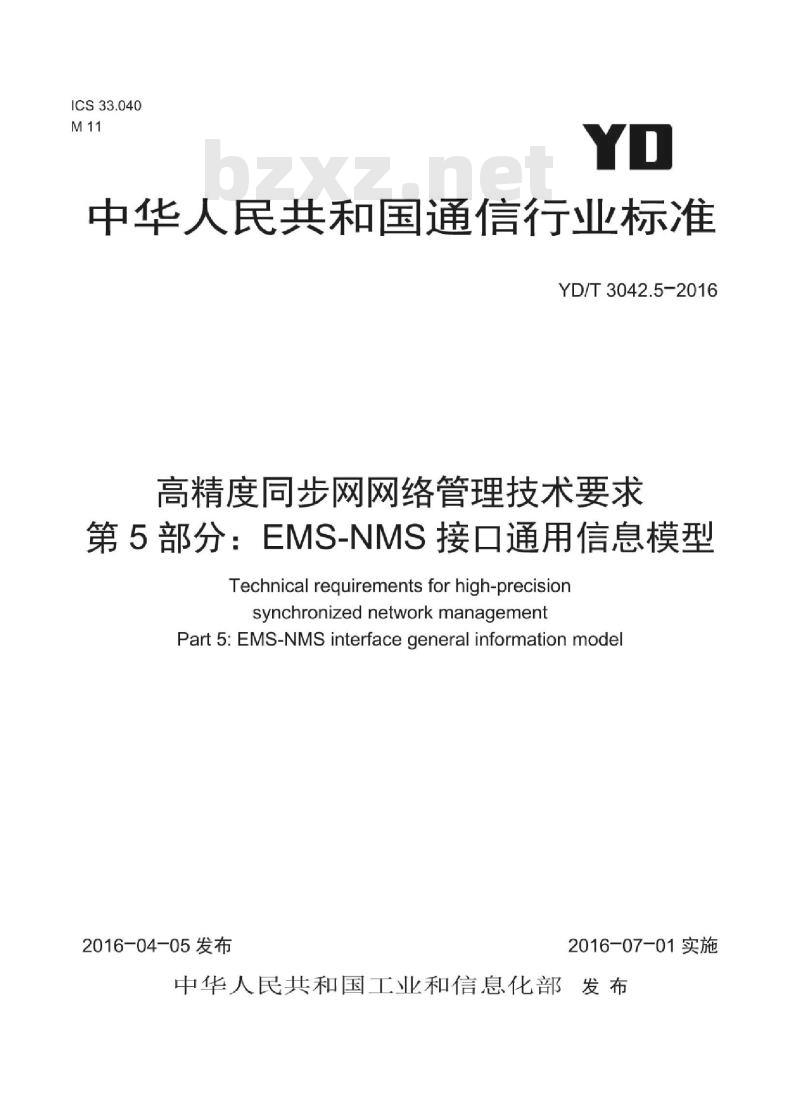

【YD通讯标准】 高精度同步网网络管理技术要求 第5部分:EMS-NMS 接口通用信息模型

ICS33.040
中华人民共和宝玉通信行标准
YD/T3042.5-2016
高精度同步网网络管理技术要求第5部分：EMS-NMS接口通用信息模型Technicalrequirementsforhigh-precisionsynchronizednetworkmanagementPart5:EMS-NMSinterfacegeneralinformationmodel2016-04-05发布
2016-07-01实施
中华人民共和国工业和信息化部发布前

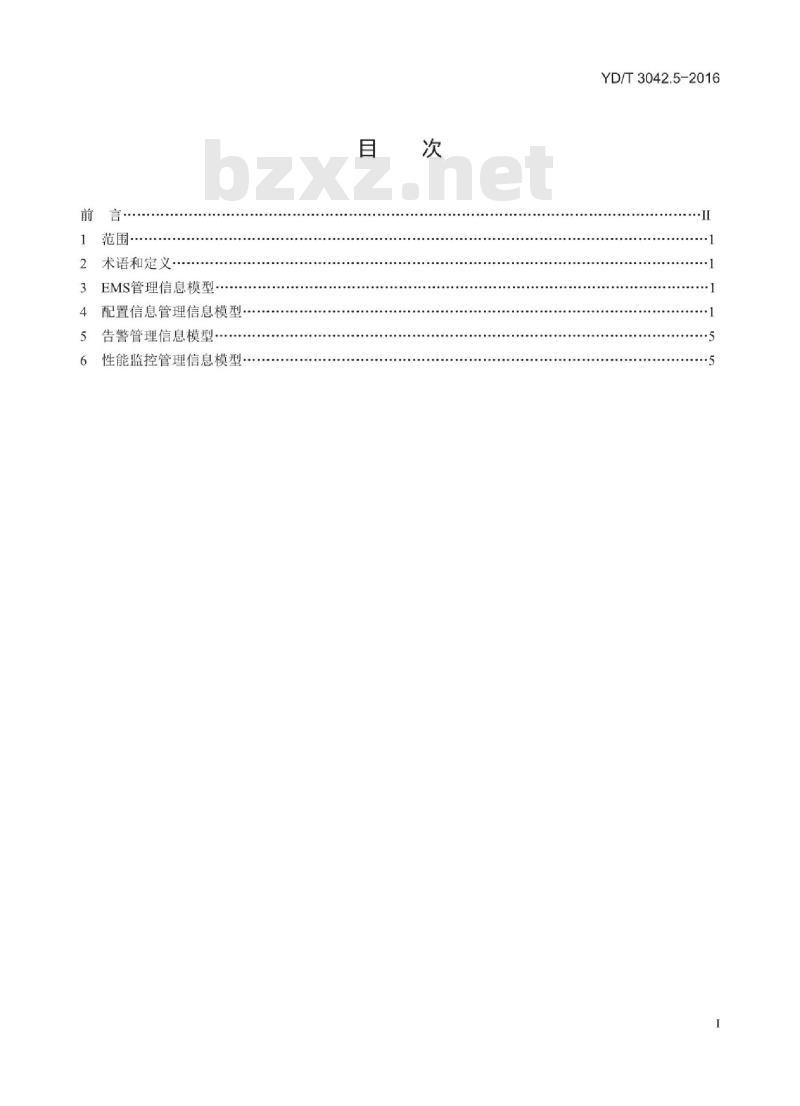

2术语和定义·
3EMS管理信息模型
4配置信息管理信息模型
5告警管理信息模型·
6性能监控管理信息模型
YD/T3042.5-2016
YD/T3042.5-2016

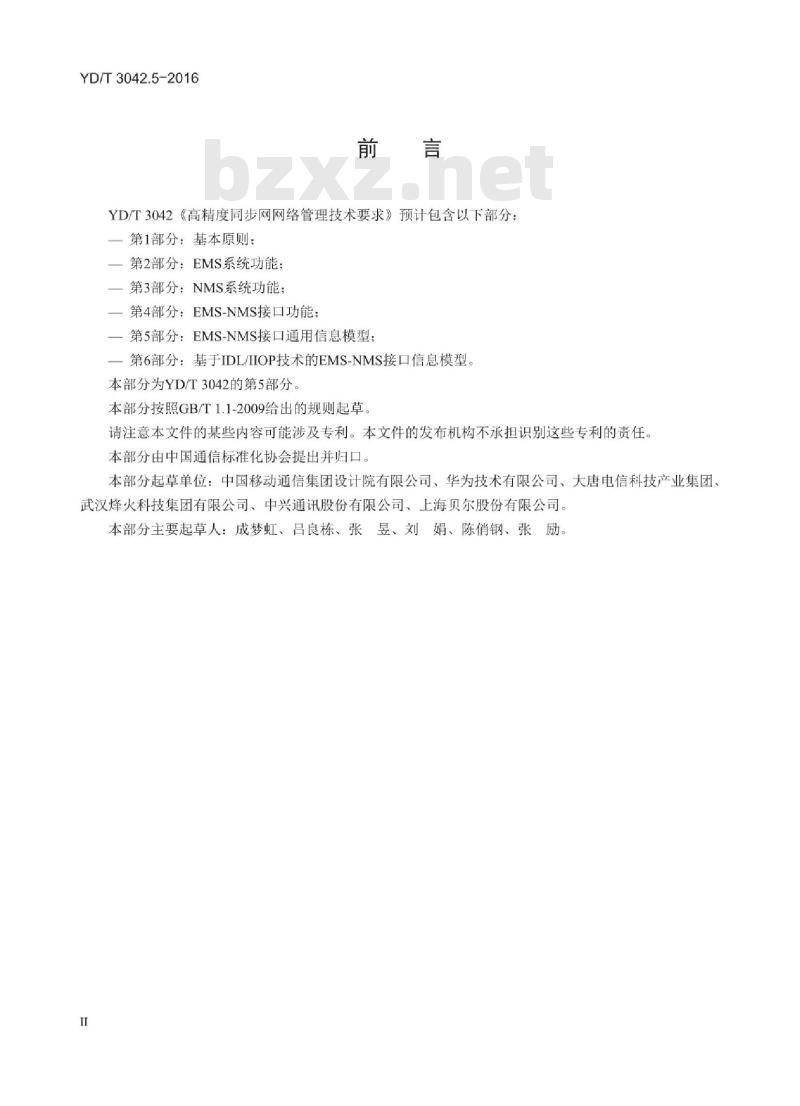

YD/T3042《高精度同步网网络管理技术要求》预计包含以下部分：一第1部分：基本原则：
一第2部分：EMS系统功能：
一第3部分：NMS系统功能
一第4部分：EMS-NMS接口功能：一第5部分：EMS-NMS接口通用信息模型；一第6部分：基于IDL/IIOP技术的EMS-NMS接口信息模型。本部分为YD/T3042的第5部分。
本部分按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：中国移动通信集团设计院有限公司、华为技术有限公司、大唐电信科技产业集团、武汉烽火科技集团有限公司、中兴通讯股份有限公司、上海贝尔股份有限公司。本部分主要起草人：成梦虹、吕良栋、张昱、刘娟、陈俏钢、张励。
HiiKANiKAca

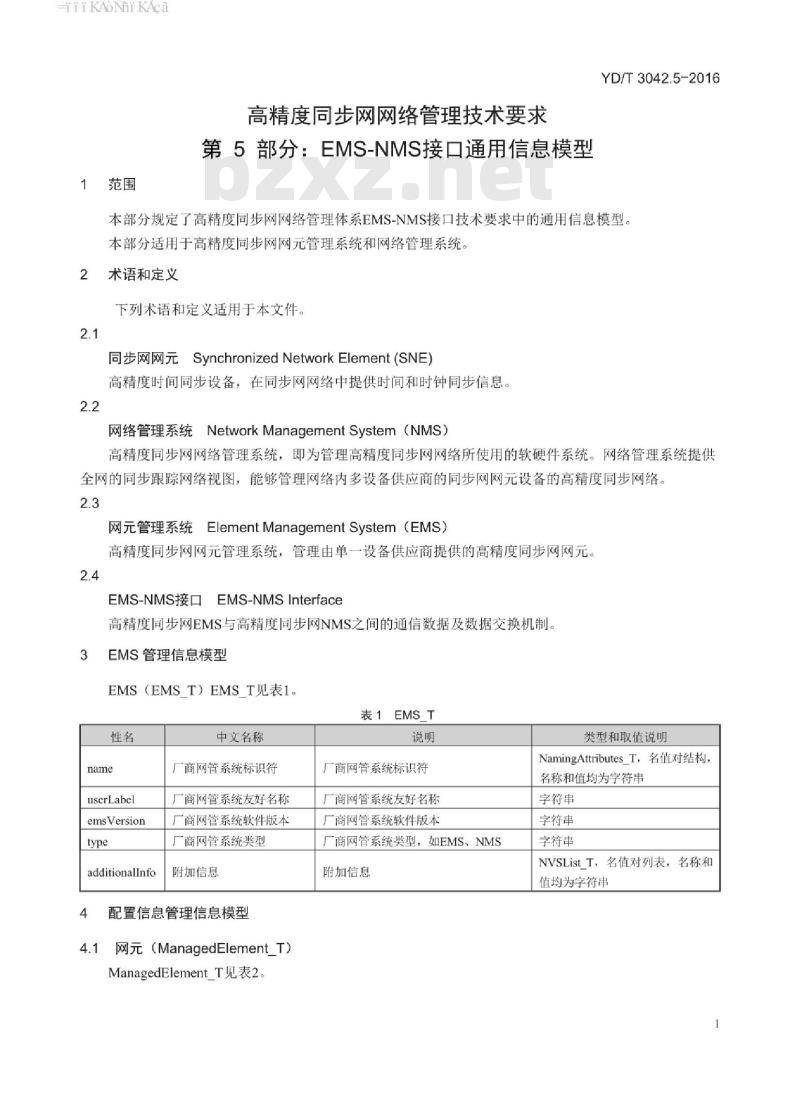

1范围
高精度同步网网络管理技术要求第5部分：EMS-NMS接口通用信息模型YD/T3042.5-2016
本部分规定了高精度同步网网络管理体系EMS-NMS接口技术要求中的通用信息模型本部分适用于高精度同步网网元管理系统和网络管理系统。2术语和定义
下列术语和定义适用于本文件。2.1
同步网网元SynchronizedNetworkElement（SNE）高精度时间同步设备，在同步网网络中提供时间和时钟同步信息。2.2
网络管理系统NetworkManagementSystem（NMS）高精度同步网网络管理系统，即为管理高精度同步网网络所使用的软硬件系统。网络管理系统提供全网的同步跟踪网络视图，能够管理网络内多设备供应商的同步网网元设备的高精度同步网络2.3
网元管理系统ElementManagementSystem（EMS）高精度同步网网元管理系统，管理由单一设备供应商提供的高精度同步网网元。2.4
EMS-NMS接EMS-NMSInterface
高精度同步网EMS与高精度同步网NMS之间的通信数据及数据交换机制。3
EMS管理信息模型
EMS（EMST）EMS_T见表1。
表1EMST
userLabel
emsVersion
additionalnfo
中文名称
厂商网管系统标识符
厂商网管系统友好名称
厂商网管系统软件版本
厂商网管系统类型
附加信息
配置信息管理信息模型

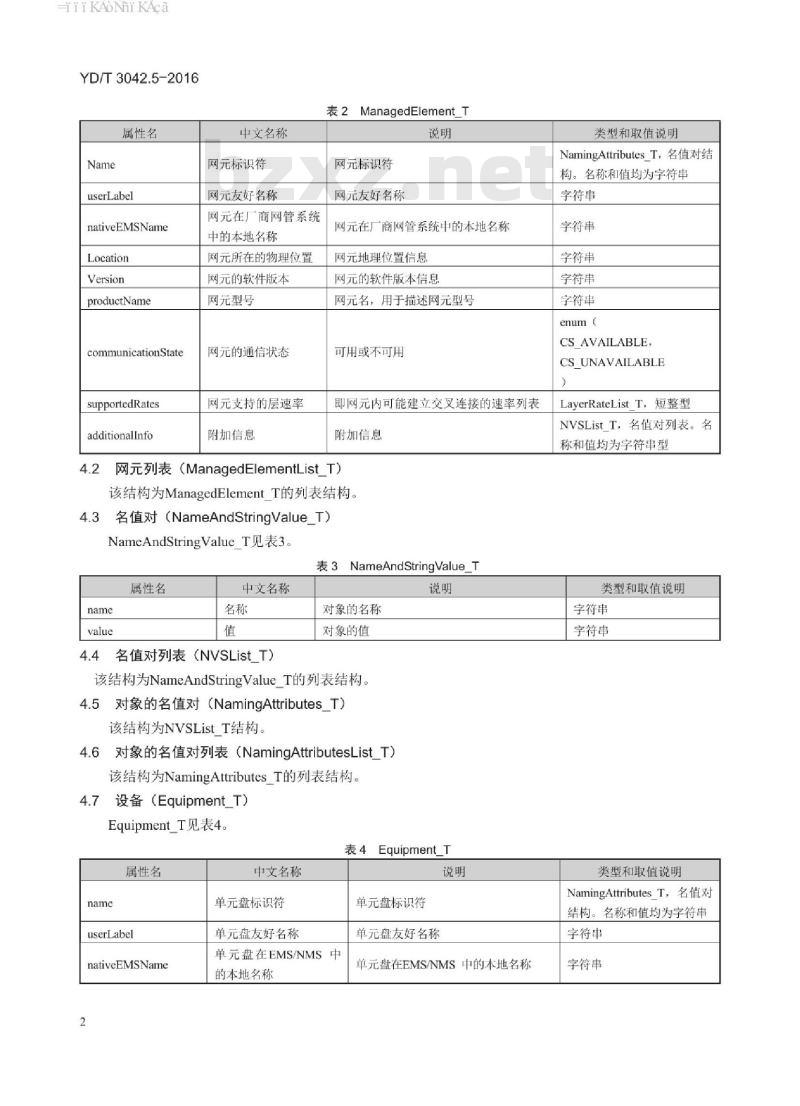

4.1网元（ManagedElement_T）
ManagedElement_T见表2。
厂商网管系统标识符
厂商网管系统友好名称
厂商网管系统软件版本
厂商网管系统类型，如EMS、NMS附加信息
类型和取值说明
NamingAttributes_T，名值对结构，名称和值均为字符串
字符串
字符串
字符串
NVSList_T，名值对列表，名称和值均为字符串
iiKAoNiKAca
YD/T3042.5-2016
属性名
userLabel
nativeEMSName
Location
Version
productName
communicationState
supportedRates
additionallnfo
中文名称
网元标识符
网元友好名称
网元在厂商网管系统
中的本地名称
网元所在的物理位置
网元的软件版本
网元型号
网元的通信状态
网元支持的层速率
附加信息
表2ManagedElement_T
网元标识符
网元友好名称
网元在厂商网管系统中的本地名称网元地理位置信息
网元的软件版本信息
网元名，用于描述网元型号
可用或不可用
即网元内可能建立交叉连接的速率列表附加信息
网元列表（ManagedElementList_T）该结构为ManagedElementT的列表结构4.3名值对（NameAndStringValue_T）NameAndStringValue T见表3。
表3NameAndStringValue_T
属性名
中文名称
4.4名值对列表（NVSList_T）
对象的名称
对象的值
该结构为NameAndStringValue_T的列表结构。4.5对象的名值对（NamingAttributesT）该结构为NVSListT结构。
4.6对象的名值对列表（NamingAttributesList_T）该结构为NamingAttributesT的列表结构。4.7设备（Equipment_T）
Equipment_T见表4。
表4Equipment_T
属性名
userLabel
nativeEMSName
中文名称
单元盘标识符
单元盘友好名称
单元盘在EMS/NMS中
的本地名称
单元盘标识符
单元盘友好名称
单元盘在EMS/NMS中的本地名称
类型和取值说明
NamingAttributes_T，名值对结构。名称和值均为字符串
字符串
字符串
字符串
字符串
字符串
CSAVAILABLE
CS UNAVAILABLE
LayerRateListT，短整型
NVSList_T，名值对列表。名
称和值均为字符串型
类型和取值说明
字符串
字符串
类型和取值说明
NamingAttributes_T，名值对
结构。名称和值均为字符串
字符串
字符串
HiiKAoiKAca
属性名
serviceState
installedEquipment
ObjectType
installedPartNumber
installedVersion
installedSerialNumber
additionallnfo
中文名称
单元盘服务状态
单元盘型号
单元盘硬件版本
单元盘软件版本
单元盘序列号
附加信息
3设备容器（EquipmentHolder_T）4.8
EquipmentHolderT见表5。
属性名
userLabel
nativeEMSName
holderType
holderState
additionallnfo
中文名称
EquipmentHolder
对象的标识符
用户友好名称
本地名称
容器类型
机槽占用状态
附加信息
表4（续）
单元盘服务状态（可用，不可用）实际设备类型
单元盘硬件版本
单元盘软件版本
单元盘序列号
附加信息
表5EquipmentHolder_T
该对象的命名属性
设备容器友好名称
设备容器本地名称，用于和
EMS网管上设备容器相对应
设备容器类型
机槽占用状态
附加信息
设备或设备容器区分器（EquipmentTypeQualifierT）EquipmentTypeQualifier_T见表6enum
YD/T3042.5-2016
类型和取值说明
IN SERVICE,
OUT OF SERVICE
OUT_OF_SERVICE_BY_M
AINTENANCE,
SERVNA
字符串
字符串
字符串
字符串
NVSList_T，名值对列表，
名称和值均为字符串型
类型和取值说明
NamingAttributes_T，名值对结构。名称和值均为字符串
字符串
字符串
字符串
(rack,shelf,sub shelf,slot,sub slot)enum（EMPTY,
INSTALLED AND EXPECTED
EXPECTEDANDNOTINSTALLED
INSTALLED ANDNOT EXPECTED
MISMATCHOFINSTALLEDANDEXPECTED,UNAVAILABLE,UNKNOWN)
NVSList_T，名值对列表。名称和值均为字符串型表6EquipmentTypeQualifier_T
属性名
EQT_HOLDER
中文名称
设备容器
单元盘结构
设备容器结构，包括机架、机框、机槽等enum
类型和取值说明
iiKAoNiKAca
YD/T3042.5-2016
4.10设备或设备容器（EguipmentOrHolderT）EquipmentOrHolderT见表7。
表7EquipmentOrHolder_T
属性名
holder
中文名称
设备容器
单元盘结构
设备容器结构，包括机架、机框、机槽等设备或设备容器列表（EquipmentOrHolderList_T）4.11
该结构为EquipmentOrHolder_T的列表结构。4.12终端点（TerminationPoint_T）TerminationPoint T见表8。
表8TerminationPointT
属性名
userLabel
nativeEMSName
connectionState
direction
transmissionParams
additionallnfo
中文名称
终端点对象的标识符
用户友好名称
本地名称
使用状态
层速率及传输参数
附加信息
物理终端点、浮动终端点、连接终端点标识符：
连接终端点标识符中，应包含连接终端点的层次、级别、复用关系以及连接终端点的编号信息
物理终端点、浮动终端点友好名称可修改：
连接终端点友好名称
物理终端点、浮动终端点在EMS/NMS中的本地名称
物理终端点、浮动终端点、连接终端点使用状态：
物理终端点使用状态（终端点空闲，占用（已经配置拓扑连接）：
浮动终端点、连接终端点使用状态（终端点空闲，占用（已经配置交叉连接）物理终端点、浮动终端点、连接终端点方向：
源、宿和双向
终端点、浮动终端点、连接终端点支持的层速率及其层参数信息：
物理终端点支持的层速率信息：层信息中应该包含该层相关的参数详细信息
附加信息
终端点列表（TerminationPointListT）4.13
该结构为TerminationPointT的列表结构。4
类型和取值说明
union :Equipment T
union :EquipmentHolder_T
类型和取值说明
NamingAttributes_T，名值对结构。名称和值均为字符串
字符串
字符串
enum (TPCS_NA,
TPCS_SOURCE_CONNECTED
TPCS SINK CONNECTED
TPCS BI_CONNECTED,
TPCS_NOT_CONNECTED)
enum(D_NA,
D_BIDIRECTIONAL,
D_SOURCE
D_SINK)
LayeredParameterList_T结构，为LayeredParameterT的列表结构，具体LayeredParameter_T结构参见表18LayeredParameter属性中的描述NVSList_T，名值对列表。名称和值均为字符串型
HiiKAoNiKAca
4.14层速率（LayerRate_T）
该结构为short型结构。
4.15层速率列表（LayerRateListT）该结构为LayerRateT的列表结构。5
告警管理信息模型
5.1告警/事件原因（ProbableCause_T）该结构为字符串结构。
5.2告警/事件原因列表（ProbableCauseListT）该结构为ProbableCause_T的列表结构。5.3告警级别（PerceivedSeverity_T）YD/T3042.5-2016
该结构为枚举结构，取值为（PSINDETERMINATE，PSCRITICAL，PSMAJOR，PSMINOR，PSWARNING），分别对应（未确认告警，严重告警，主要告警，次要告警，警告）等告警级别5.4告警级别列表（PerceivedSeverityList_T）该结构为PerceivedSeverity_T的列表结构。6
性能监控管理信息模型
性能数据文件目的地址（Destination_T）6.1
该结构为字符串结构。
6.2性能选择参数（PMTPSelect_T）PMTPSelect_T见表9。
表9PMTPSelectT
属性名
layerRateList
pMLocationList
granularityList
中文名称
对象名称
速率层次列表
性能监测点位置列表
性能采集粒度周期列表
对象名称免费标准下载网bzxz
速率层次列表
性能监测点位置列表
性能采集粒度周期列表
6.3性能选择参数列表（PMTPSelectList_T）该结构为PMTPSelectT的列表结构。6.4性能参数名称（PMParameterName_T）该结构为字符串结构：typedefstringPMParameterName_T。6.5性能参数名称列表（PMParameterNameList_T）该结构为PMParameterName_T的列表结构。6.6时间（Time_T)
该结构为字符串结构。
类型和取值说明
globaldefs:NamingAttributes_T，名值对列表。名称和值均为字符串
transmissionParameters:LayerRateList T短整型
PMLocationList_T，字符串
GranularityList_T，字符串对象名称5
