【TB铁路运输标准】 机车车辆用组合式管夹第4部分:双管夹

ICS45.060.01
中华人民共和国铁道行业标准
TB/T3244.4-2010
机车车辆用组合式管夹
第4部分：双管夹
Combined pipeclampforrolling stockPart4:Clampfortwopipes
2010-12-02发布
2011-06-01实施
中华人民共和国铁道部发布
规范性引用文件
类型、结构型式及尺寸
零件的规格、结构型式及尺寸
技术要求、试验方法及检验规则标
建筑321---标准查询下载网
TB/T3244.4—-2010
TB/T3244.4-2010

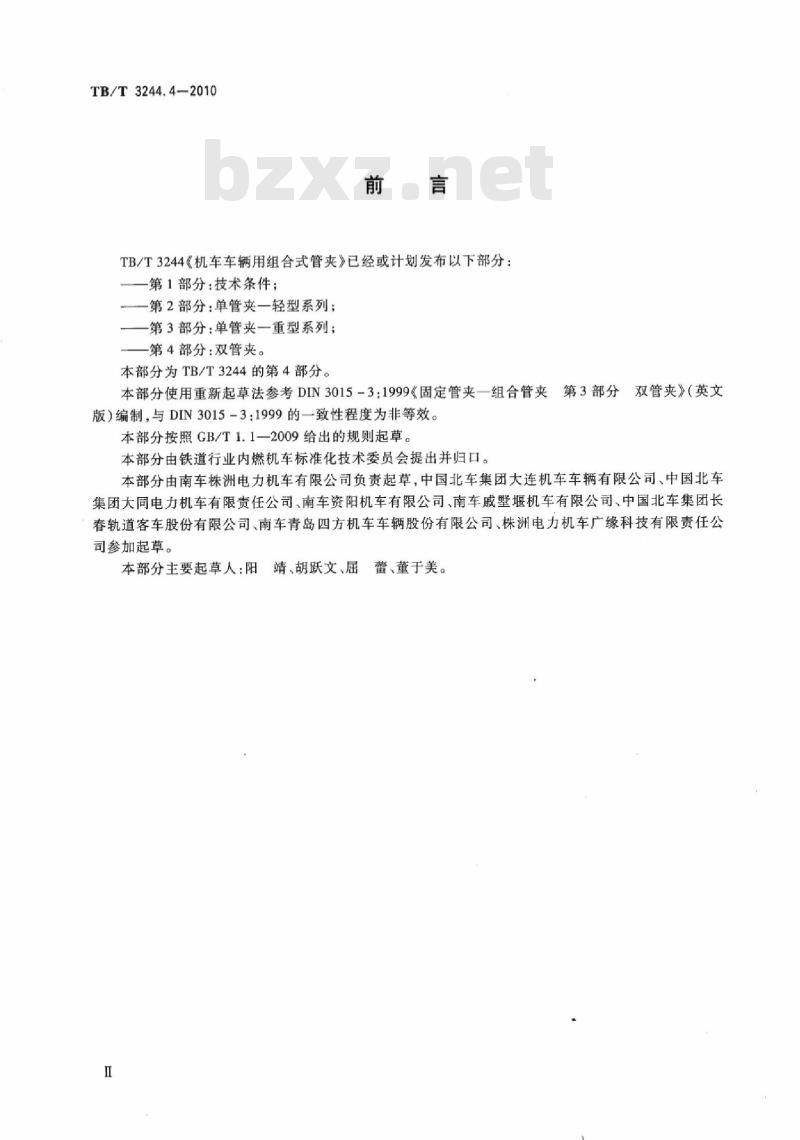

TB/T3244《机车车辆用组合式管夹》已经或计划发布以下部分：第1部分：技术条件：
第2部分：单管夹一轻型系列；
第3部分：单管夹一重型系列；
第4部分：双管夹。
本部分为TB/T3244的第4部分。
本部分使用重新起草法参考DIN3015-3：1999《固定管夹一组合管夹第3部分双管夹》（英文版）编制，与DIN3015-3：1999的一致性程度为非等效。本部分按照GB/T1.1—2009给出的规则起草。本部分由铁道行业内燃机车标准化技术委员会提出并归口。本部分由南车株洲电力机车有限公司负责起草，中国北车集团大连机车车辆有限公司、中国北车集团大同电力机车有限责任公司、南车资阳机车有限公司、南车戚墅堰机车有限公司、中国北车集团长春轨道客车股份有限公司、南车青岛四方机车车辆股份有限公司、株洲电力机车广缘科技有限责任公司参加起草。
本部分主要起草人：阳靖、胡跃文、屈蕾、董于美。
1范围
机车车辆用组合式管夹
第4部分）
双管夹
TB/T3244.4—2010
TB/T3244的本部分规定了固定管外径为Φ6mm~Φ42mm不同规格管子双管夹的结构型式、尺寸、技术要求、试验方法及检验规则和标记等。本部分适用于机车车辆、动车组管路系统用双管夹。城轨车辆用组合式管夹可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。TB/T3244.1-2010机车车辆用组合式管夹第1部分：技术条件TB/T3244.2--2010
机车车辆用组合式管夹第2部分：单管夹一轻型系列3类型、结构型式及尺寸
双管夹分以下两种类型：
a）A型：由焊接板、盖板、管夹体及六角螺栓等组成；b）D型：由支承轨螺母、盖板、管夹体及六角螺栓等组成。3.2结构型式

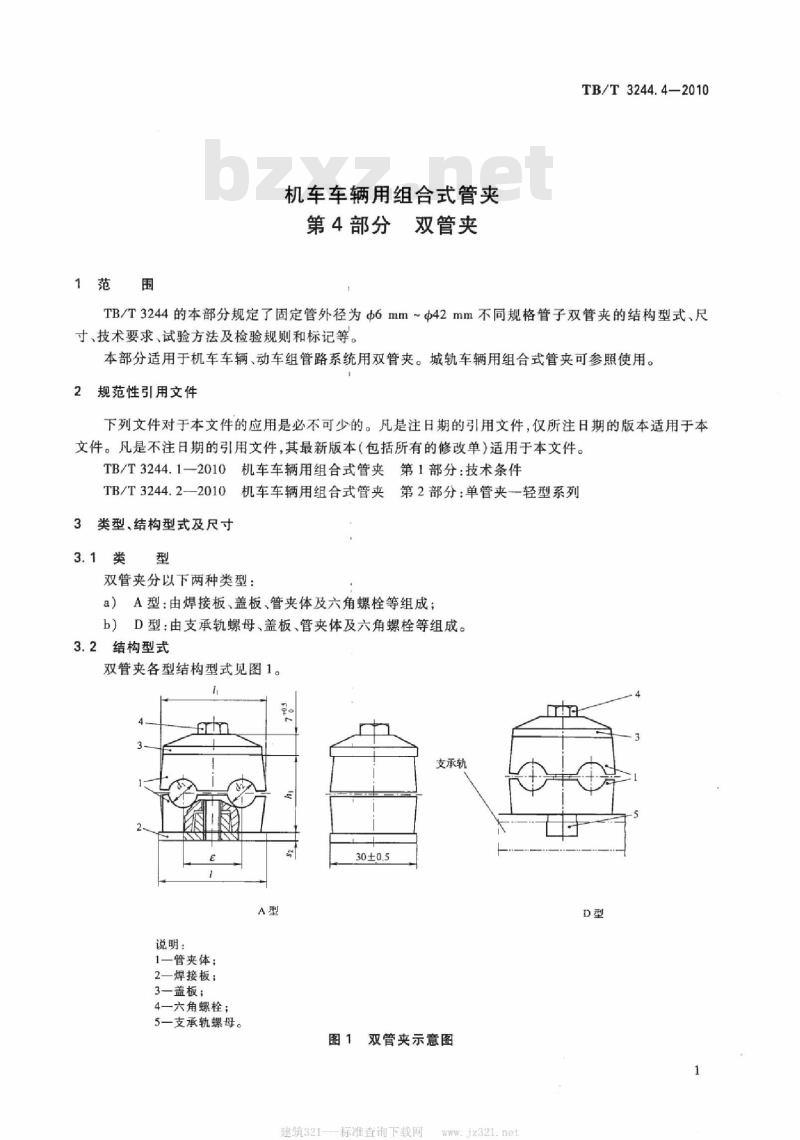

双管夹各型结构型式见图1。
支承转
说明：
1二管夹体；
2—焊接板；
3一盖板；
4一六角螺栓：
5一支承轨螺母。
建筑321
图1双管夹示意图
标准查询下载网
TB/T3244.4—2010

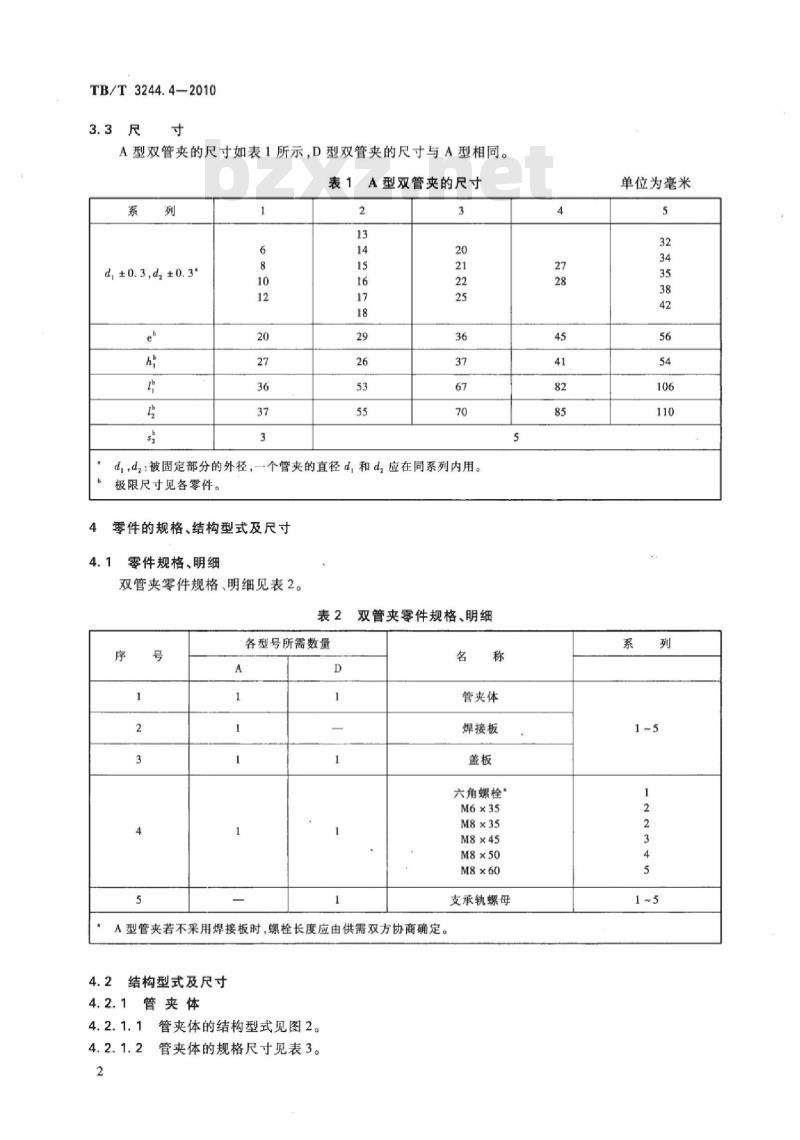

A型双管夹的尺寸如表1所示，D型双管夹的尺寸与A型相同。表1A型双管夹的尺寸
d,±0.3,d±0.3
d，，d,：被固定部分的外径，一个管夹的直径d，和d，应在同系列内用。极限尺寸见各零件。
零件的规格、结构型式及尺寸
零件规格、明细
双管夹零件规格、明细见表2。
表2双管夹零件规格、明细
各型号所需数量
A型管夹若不采用焊接板时，螺栓长度应由供需双方协商确定。4.2结构型式及尺寸
4.2.1管夹体
4.2.1.1管夹体的结构型式见图2。4.2.1.2
管夹体的规格尺寸见表3。
管夹体
焊接板
六角螺栓“
M6×35
M8×35
M8×45
M8×50
支承轨螺母
单位为毫米
加强筋的最小支承面
d,和d
d, cag
极限尺寸
4.2.2支承轨螺母
管夹体示意图
管夹体规格尺寸
按表1
TB/T3244.4—2010
单位为毫米
4.2.2.1支承轨螺母M6的结构形式按照TB/T3244.2一2010中的相应规定执行；支承轨螺母M8的结构形式见图3。
10.4±0.3
4.2.3盖板
4.2.3.1盖板的结构型式见图4。盖板的规格尺寸见表4。
图3支承轨螺母示意图
建筑321标准查询下载网
TB/T3244.4-2010
4.2.4焊接板
焊接板的结构型式见图5。
焊接板的规格尺寸见表5。
t2-2°
图4盖板示意图
表4盖板的规格尺寸
焊接板示意图
焊接板的规格尺寸
单位为毫米
单位为毫米
4.3支承轨
支承轨结构型式及尺寸按TB/T3244.2—2010的规定。5技术要求、试验方法及检验规则TB/T3244.4—2010Www.bzxZ.net
双管夹的技术要求、试验方法及检验规则应符合TB/T3244.1一2010的规定。6标记
6.1双管夹标记型式如下：
双管夹-结构型式-d,×dz
注：d,、d,分别表示钢管外径。示例：用于钢管外径中18和618的D型双管夹标记为：双管夹-D-18×18。6.2双管夹体标记型式如下：
d，×d-材料缩写符号供应商名称或代号注1:d，、d，分别表示钢管外径。注2：材料缩写符号：采用-40℃用的材料时，缺省：采用-50℃用的材料时，用1表示。示例：用于钢管外径Φ18和中18、采用-50℃用的材料的双管夹体标记为：18×18~1-X
6.3盖板、焊接板标记型式如下：系列号－材料缩写符号－供应商名称或代号注：材料缩写符号：采用碳钢材料时，缺省；采用06Cr19Ni10材料时，材料缩写符号用0表示：采用12Cr18Ni9材料时，用1表示。
示例：用于系列2、采用06Cr19Ni10材料的盖板标记为：2-0-××5
