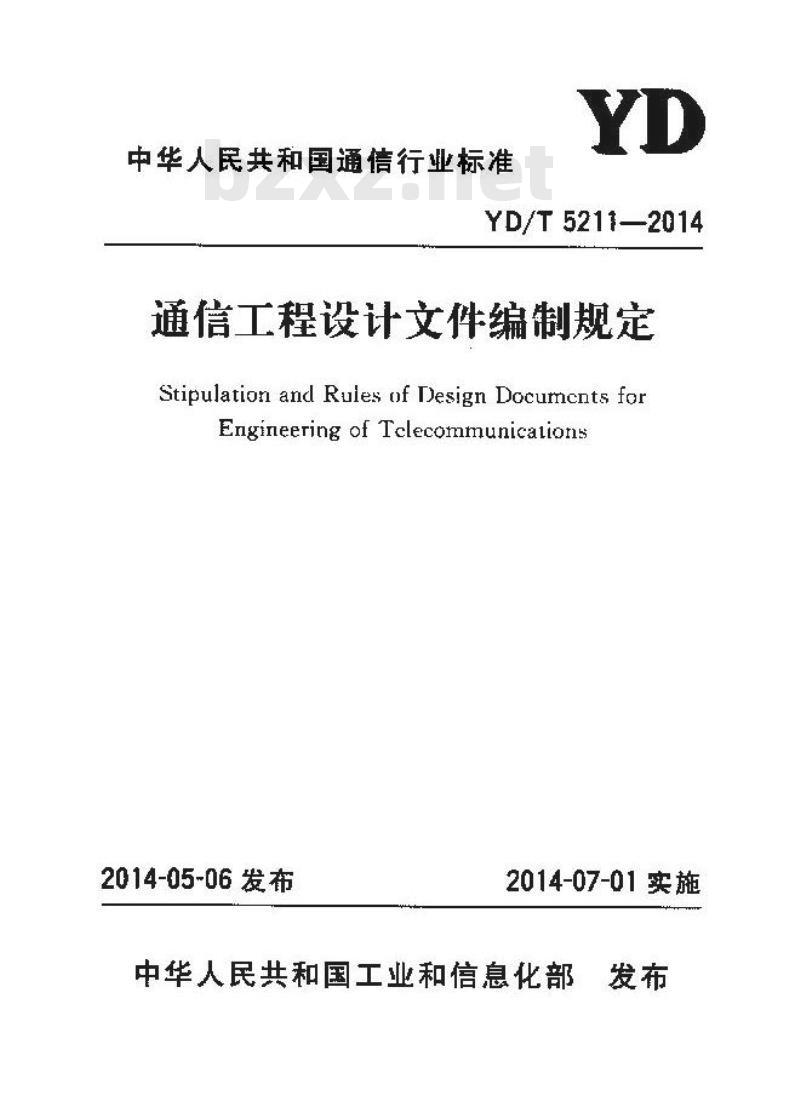

【YD通讯标准】 通信工程设计文件编制规定

中华人民共和国通信行业标准
YD/T5211—2014
通信工程设计文件编制规定
Stipulation and Rules of Design Documcnts forEngineering of Tclecommunicalions2014-05-06发布
2014-07-01实施
中华人民共和国工业和信息化部发布

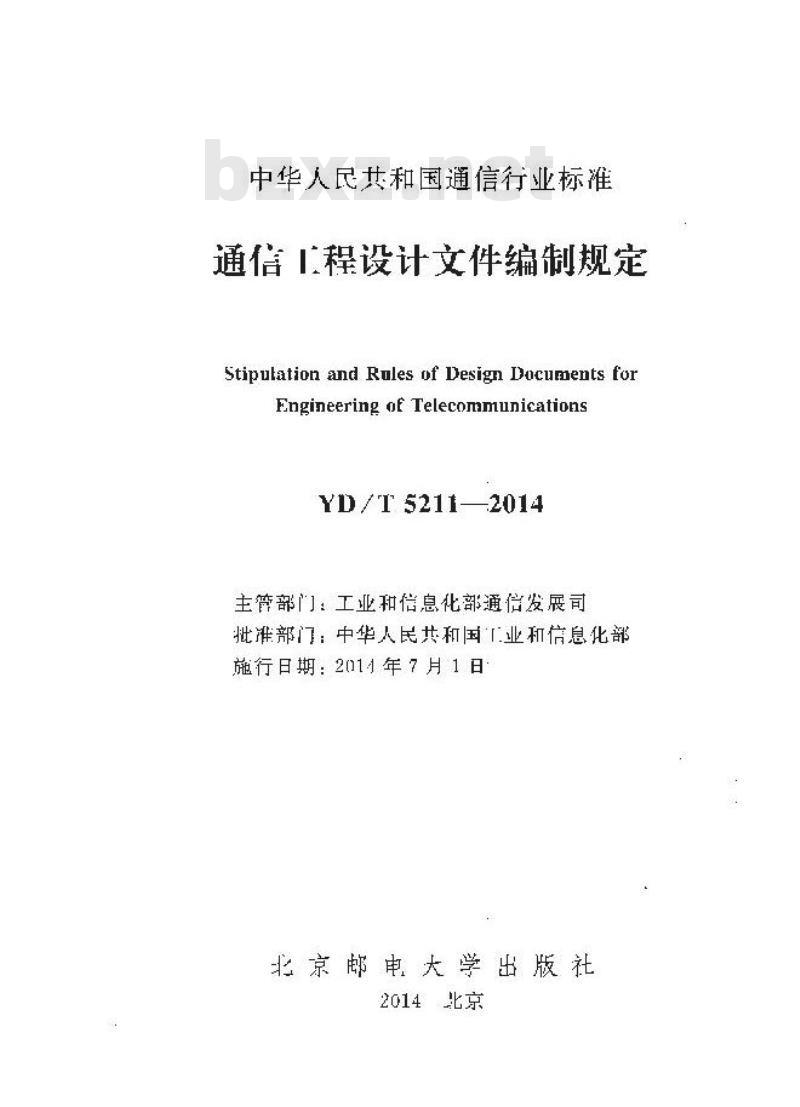

中华人民共和国通信行业标准
通信程设计文件编制规定
Stipulation and Rules of Design Ducuments forEngineering of TelecommunicationsYD/r 5211-2014
主管部门：工业甜信息化部通信发展司批准部门：中华人民共和国「业和信息化部施行日期：2014年7月1日
北京邮电大学出版社
2014北京

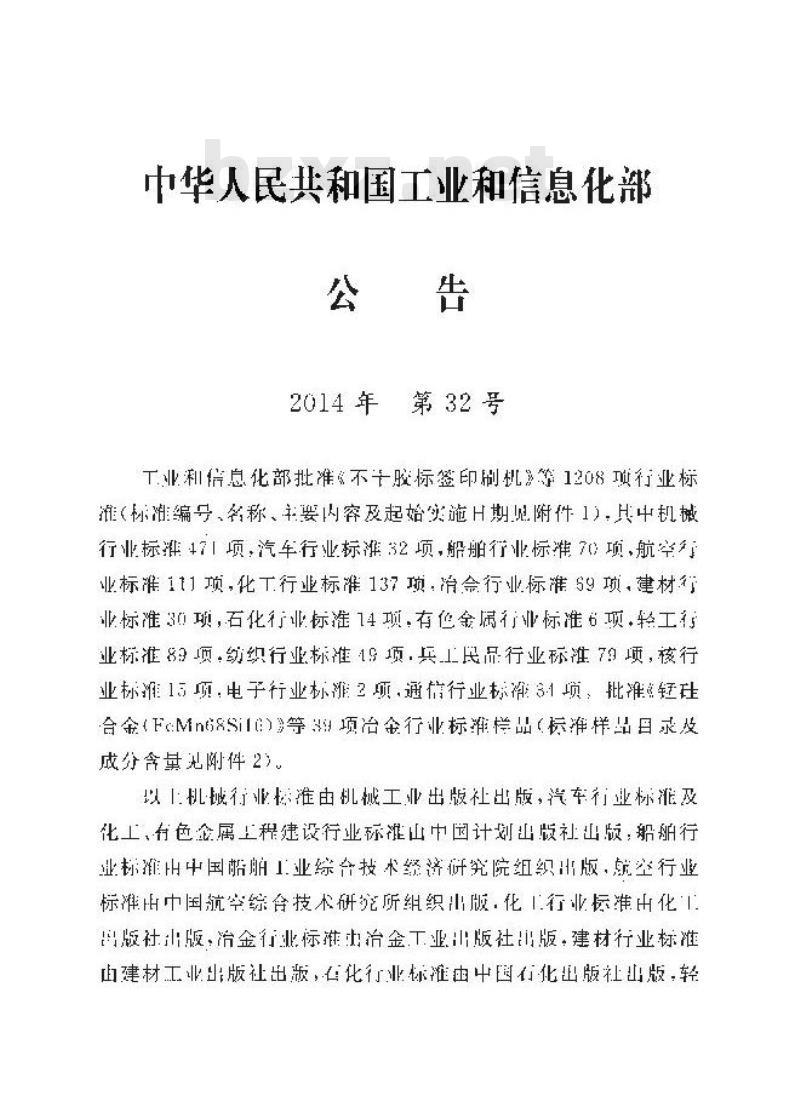

中华人民共和国工业和信息化部公告
2014年第32号
T业利倍息化部批准不手胶标签印刷机108地行标锥（标编号称、要内容及起始实施上期见附件1：中机概行业标准47项，汽车行业标准32项，船舶行业标准70)项，航空行业标准1预，化T行业标准137项：消会行业标滩59项，建材行业标准门项，石化行业标准14项，有色金席行业标准6项·轻工行业标准89项，约织行业标准1号项，兵士民品行业标准7项，核行业标准1项，电子行业标雅2频，通情行业标抢3项、批准舒到合金（FMn68Si等项冶金行业标准品（标样比目录成分含量剂断件2
以机城行业标准由机械工业出版社出版，汽车行业标准及化工，有色金属工程建设行业标滩山中国计划山版社出版：船舶行业标摊出中国酷朋1业综合技术缝济研究院组织版，就空行业标准旧中国筑空统合技术研究所组织出版：化工行业标准出化版社出版，治金行批际雅治金下业出版社出版·建材行业标滩面建材工业出版社出版，化行业标雅中国行化出版社山版，轻HTKANrKca

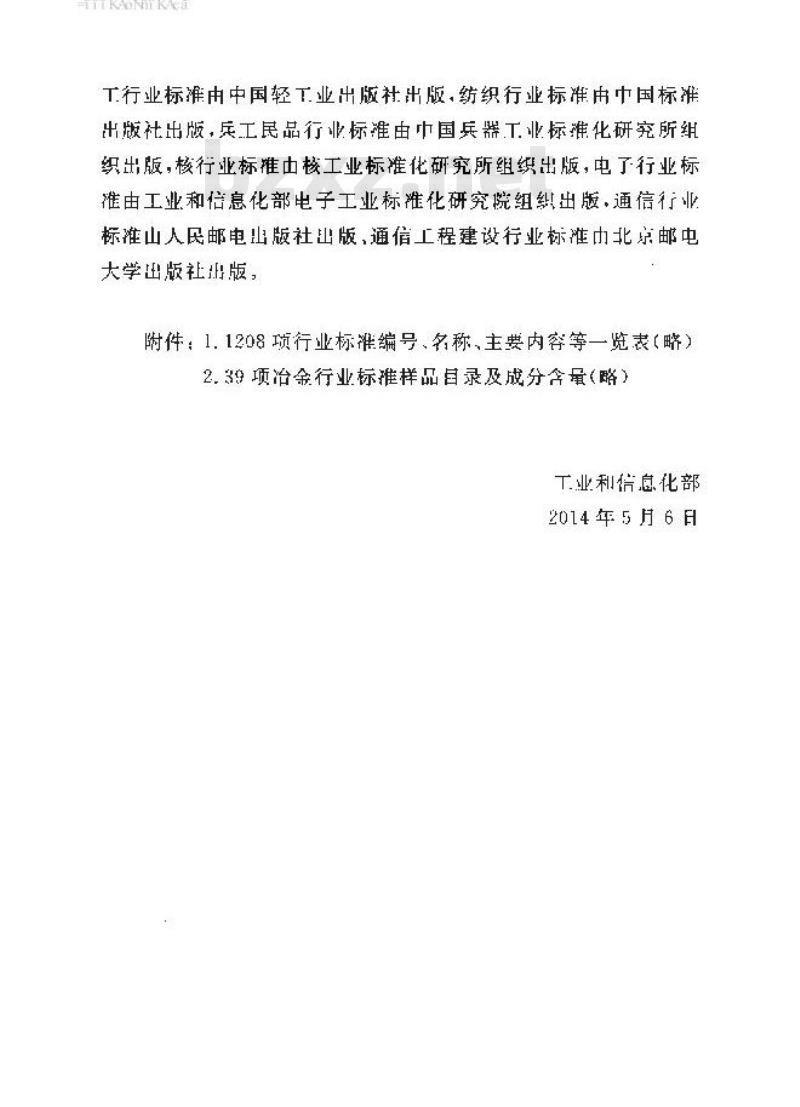

工行业标准由中国轻下业出版社出版·纺织行业标准中中国标准出版社出版，兵工民品行业标雅由市国兵器工业标雅化研究所组织出版，核行亚标推由核工业标准化研究所组织出版，电了行业标雅由工业和息化部子工业标准化研究院组纠出版，通信行业标准山人民邮电山版社出版，通信工程建设行业标准中北京邮中大学出版社册版，
附件：1.1208项行业标准编号、名称，主要内容等一览表（略）2.3净项治金行业标推样品目录及成分含量（略）下业利信息化部
2014年5月6月
TKNTKCa

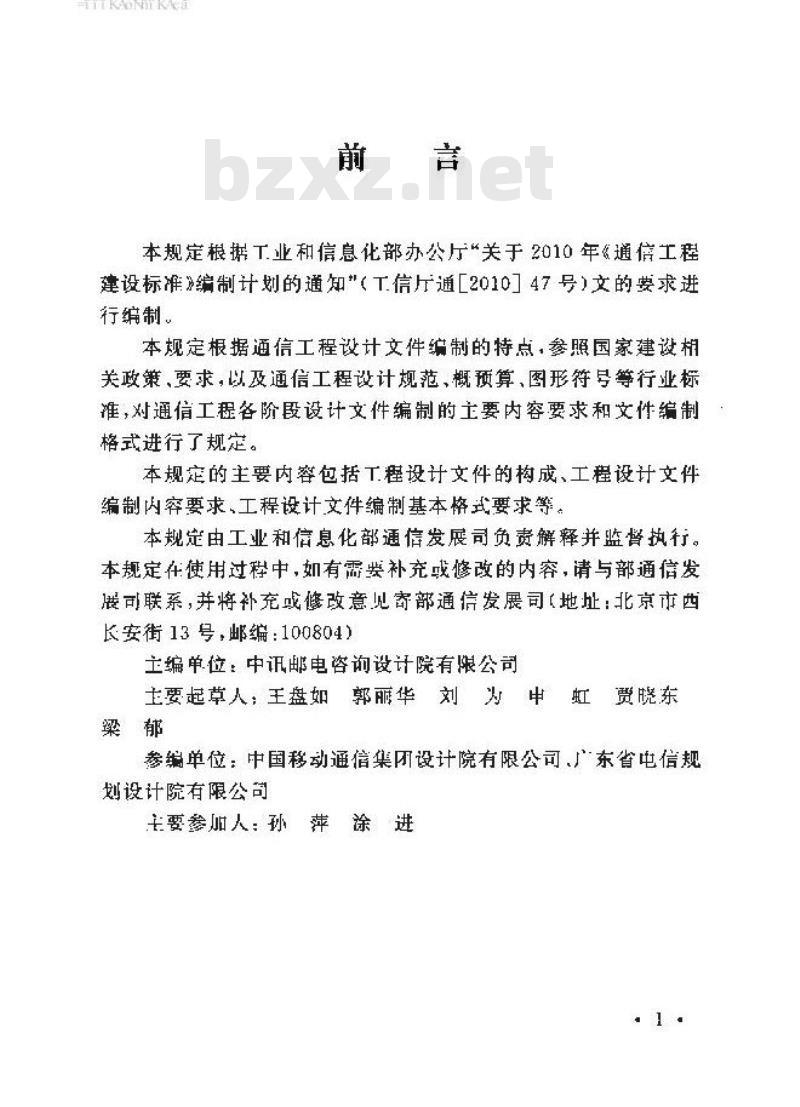

本规定根据工业和信息化部办公厅关于2010年&通信工籍建设标准\编制计划的通知\（T信斤通201047号）文的要求进行缩制
本规定根据通信工程设计文件缩制的特点，参照国象建设相关政策，要求，以及通信工程设计规范，概预算，图形符号等行业标谁，对通工程各阶段设计文件编制的主要内容要求和安件制格式进行了规定。
本规定的主要内容包括工程设计文件的构成、工程设计文件综制内容要求，工程设计文件编制基本格式要求等。本规定由工业和信息化部通信发展司负责解释并监督执行。本规定在便用过程中，如有需要补充或修改的内容，请与部通信发展可联系，井将补充或修改意见寄部通信发展司【地址：北景市西长安街13号，邮编：100804）
主编单位：中证邮电咨询设计院有限公司要起草人，王盘如郭丽华刘为申虹贯晓东梁郁
参编单位：中国移动通信集团设计院有限公司广东省电信规划设计院有限公
要参加人：孙萍涂进
HTKNKca
术语和符号
工程设计文件的构成
工程设计文件编制内容要求
一般要求
初步设计正文内容要求
施工图设计止文内穿要求
4. 4一阶段设计正文内容要求
5L程设计文件编制基本格式要求5.1
附录A
附录 B
附录C
封面标识内容及要求，
靠页内容及要求
设计文件分发表要求
自次要求
设计说明要求
概(预)算编制要求
图纸编制要求
文性格式编排要求，
文件装订要求
本规定用词说明
设计文件编册组成形式·
通信专业单项下程建设方案的主要内容设计文件封面、罪页标识的内容及格式2
TKANKca
附录E设计文件分发表通用格式
附录F设计文件正文层次编号
引用标准名录
条文说明
TKNKca
1总则
1.门.！为保证通信工程设计文件缩制符合国家政策及相关标雅的规定，加强对费设计文件编制工作的管理，保证设计文件的质量，制定本规定。
1.0.2本规定适用于新建、扩建、改建、搬迁通信工程初步投计、施工图设计、一阶段设计的女件编制，1.0.3本规定适用于务类通信案统的设计让文件以及各阶段段计旬抚总册单项工程设计，单位下理设计，以发单独戒册的设计说明设计说明与图纸、概预）算，图纸、设计修改册，修正概（预）算等。
1.0.41程设计文件的编制应满足各设计阶段的技术要求，内容完整齐全，文字表送应逻辑严谨、简练明确、准确无误，能指导下一阶段的工作，
1.0.5工程设计文件应采用法定计司单位·所采用的图形符导应符合相应的国家标及YD/T5015（电信工程制图与图形符导柜关规定多，自制的图形荐号应附有说明。1.0，6工程设计文件成采用规范的简化没学。用成使用中支，必要时可在中文词汇后加注相应的外文词汇，在确需使用无相中文词漫的外文词汇时，成在第一次出现时加以说明。1，门，了主程设计文件所使用的基本术语应来用有关国家标准，行业标准，国际标准以及国际，国内的通用术语，对理解设计文件有重要影啊的非通用术语，应做迅定义，同一概念应始终采用同一术语或符号。
HTKANrKca
2术语和符号
2.Q.1建设 (Construetion Proiect建设单位按一个总体设计进行建设，行政上有独立的组织形式并统一管理，经矫上统一核算，形成综合生产能力的项目，一个建设项日可包含多个单项工程，2. 0.2单项工程(single Construction經设项具的组成部分，具有单革独设计文件，建成后能够独支发挥生产能力惑发挥效益的工程。2, 0. 3单工程(Unit Construetian)单项工程的组部分，具有独立的设计文件，可以独文纽织施工，付建战后不能独市形成生产能力和发挥效益的工程。2.0.4通用图(StandardDrawing）经过设计单位审核，批准并在多个建设预目中反复使用的图纸。
2.O, 5总(Tatal Volume af Construction Project)汇集或指导“单项工程”的编册为“总班”。总助应涵盖建设项其的总体概况，总建设方案，授资汇总够，基有总览全局的作用。2,0.6单项总册(Total Volume of SingleConstruttion)汇集单位工程的珊为单项总册：它应涵盖单项工程的工程概况、建设方案、投资汇总等。
TKAoNrKca
3工程设让文件的构成
3.0. 1设计文件通常包括总册、单项T程设计册、单位工程设计分册等，设计文性的编册组成形式见谢录B，3.02初步设计文件、一阶段设计文件一般按照单项上程编制，多个单项上程的设计文作应编制总册，当单项工程数量较少时，可在主要专业设计中编制总册内容。当多个单项工程设计内容较少时可合册编制。wwW.bzxz.Net
3.0.3施工图设计可以按照单项工程或单位工程证行缩制：揽随单使工程编制的设计文件，必要时可编制单项下程总册。3.0.4设计文件由封面、匪资、设计资质证书、设计文件分发表、日次，正文、封底等组成：其中正女成包括设计说明，概预算、图纸等内容，必要时可增加附表。3.0.5接照工程营理、施上，设备器材采购的实际需要，设计文可按照全套文件，全套概【预）算全套器材概（预）算表、图纸及说明等内容单独出版。
4工程设计文件编制内容要求
4.1般要求
4.1.1设计文件一股接初步设计和施工图设计两阶段组制，规模较小、技术成熟或套用标准设计的可编制一阶毁设计。4.1.2初步设计应根据批推的可行性研究报告和设计案托，以及设计勘察所取得的设计输人基础资料逊行编制。初步设计的主要内容虚包括工程概迷、业务需求、建设方案，设签配置及选型原则局站建设案件和工艺要求，设备安装基本要求，防击与接地，抗霆加固要求、安全与防火要求、运行维护、培训与仪表配置要求、江程进度安排、概算编制，图纸等内容。4，1：3施工图设订施根据批推的树步设计或设计托，以及设计勘察所取得的设计输入基础资料进行编制。施下图设计内容主要包括工程概述，网络资源现状及分析、建设方案，设备、器材配置工程实施要求、施工注意事项，验收指标及要求，运行维护，培训与仪表配置，预算编制图纸等内容。4.1.4工程设计中凡依据国家惑行业强制性标推的，应在设让依据中明确强制性标推文号及名称，4.1.5一阶段设计应包括上述初步设计及施工图设计相关部分的内容，以达到相应的深度要求来编翻工预算。4.1.凡及节能、坏保、劳动保护、其建其享的下程做增加相关内容。
1.1.？初步设计、一阶段设计文件的总册度简述方案比选，推荐总体方案，建设总规模和总投资，以反投资分析等方面的结论。总册包含的内容为：总体说期：包括设计帐据设计文件组成、总体方4
案，总的规模容量及需要行总体说明的内容概要等总投资额，包括概算或预算汇总表：设计总图，如总体方案图、平面图，系统图，结构图，路由图、网络图等，多个设计单位的设计总册由主体设计单负责编制。
4，1.8概（预）算编制应包含概（预）算制说明及概（预）算表格，概（预）算的编制应执行工格部现行通信建设工程概算、预算编制办法及相关定额的规定：
1.2初步设计正文内客要求
4.2，1设计说期中的概应包括以下内容：1.工程概况包括工程名称，建设背景，建设目的、建设内容、设计阶段划分1程概算等情况。
2.设计依据主要包挂可行性研究报告、可行性研究报告的批复，建设单莅设计任务委托书，国家标准，国家相关技术体制，设计规范和行业标准、工程勘繁和收集的资料等。作为设计依据的相关文件，虑列出发单位、妇号及文件名称。3.设计范围及分工虚说明设计内容和设计范围，根据实际情况明确客专业间的分T界面及与建设单位和设备/器材供应商之的的介下界面。如果设计由多家设计单位共同承，应说明各设计单莅之间的存工。
4.设计文性编应说明全套投计文件组成情税，并说明本册设计的编册及名称。
5.建设规模及主要工程量简述工程总体存案结论、建设规模和主费工程量。可控工程专业类别进行描迷：通信设备安装工程接照专业，设爸类型等进分项说明：博信线路丁.程接照数设方式，光缆芯数，电缆对数等分类说明：通信管道工程接限建设方式，管材类型技管孔数量等分类说明。6，初步设计与可行性研究报告的变化应说明初步设计与经批抽推的可行性研究报告规模，投签的变化情说，并看着重说明发生变化5
