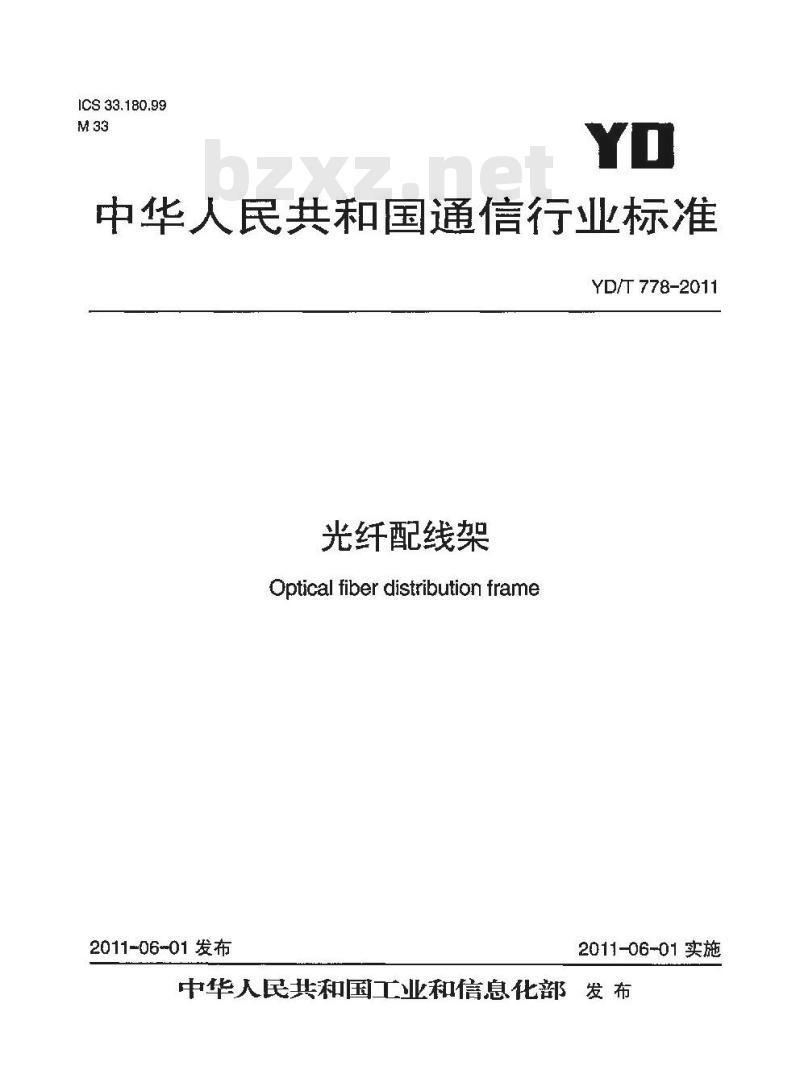

ICS 33.180.99
中华人民共和国通信行业标准
YD/T 778-2011
光纤配线架
Opticalfiberdistributionframe2011-06-01发布
2011-06-01实施

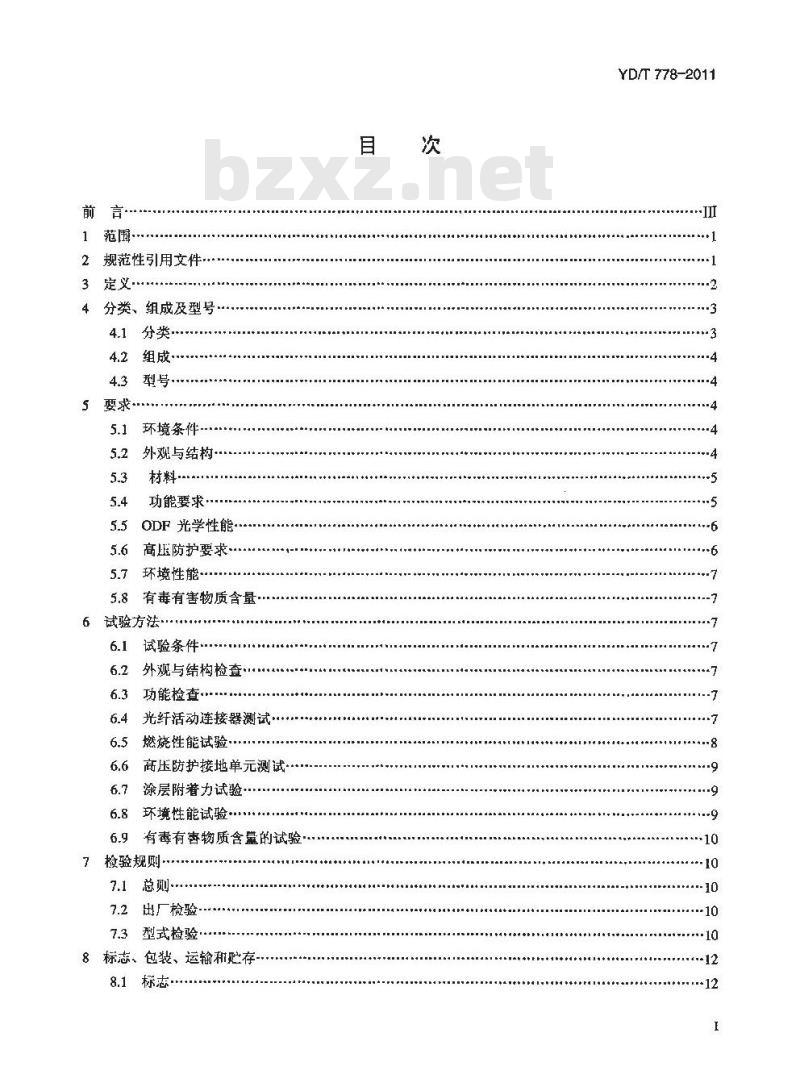

中华人民共和国工业和信息化部发布前
1范围
2规范性引用文件，
3定义·
4分类、组成及型号
分类·
型号·
5要求
环境条件-
外观与结构·
材料·
功能要求·
ODF 光学性能·
高压防护要求
环境性能·
有毒有害物质含量
6试验方法
试验条件
外观与结构检查·
功能检查
光纤活动连接器测试
燃烧性能试验··
高压防护接地单元测试·
涂层附着力试验·
环境性能试验
有毒有害物质含的试验
检验规则·
7.2出厂检验
型式检验·
8标志、包装、运输和贮存
8.1标志
YD/T 778-2011
YD/T 778-2011
...+.+...

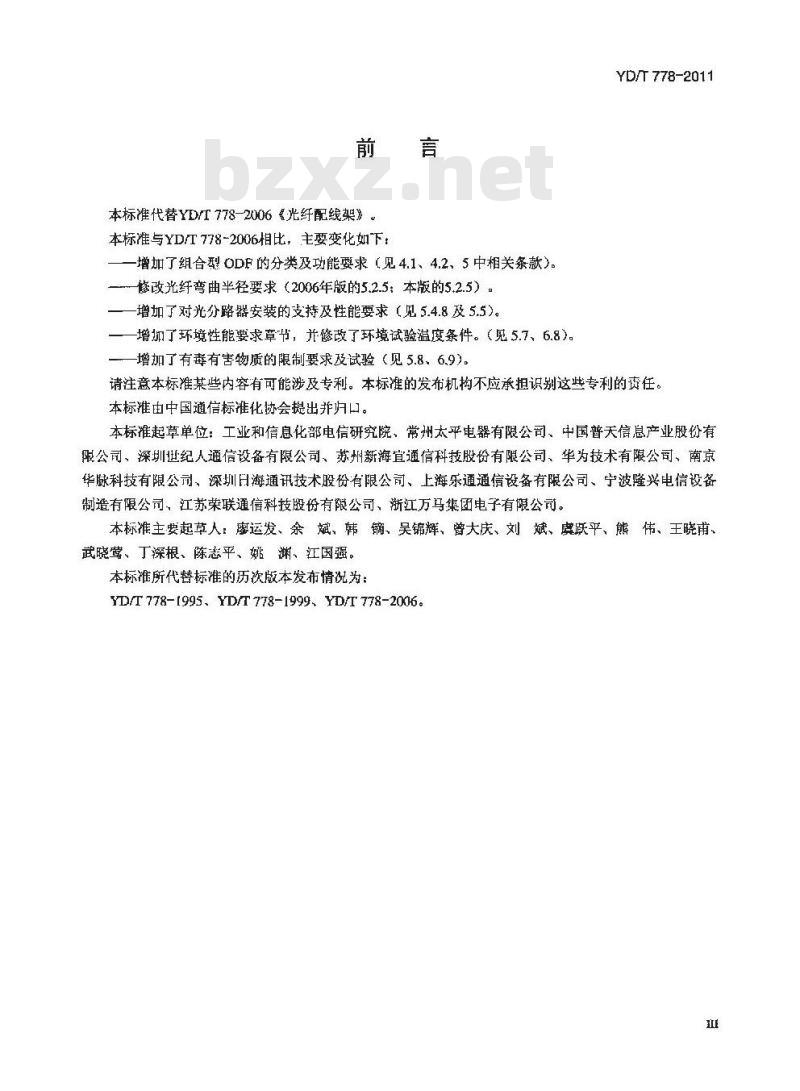

本标准代替YD/T778-2006《光纤配线架》。本标准与YD/T 778-2006相比，主要变化如下：一增加了组合型ODF的分类及功能要求（见4.1、4.2、5中相关条款）。修改光纤弯曲半径要求（2006年版的5.2.5：本版的5.2.5）。一增加了对光分路器安装的支持及性能要求（见5.4.8及5.5）。一增加了环境性能要求章节，并修改了环境试验溢度条件。（见5.7、6.8)。…—增加了有毒有害物质的限制要求及试验（见5.8，6.9）。YD/T778-2011www.bzxz.net
请注意本标准某些内容有可能涉及专利。本标准的发布机构不应承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、常州太平电器有限公司、中国普天信息产业股份有限公司、深圳逝纪人通信设备有限公司、苏州新海宣通信科技股份有限公司、华为技术有限公司、南京华脉科技有限公司、深圳日海通讯技术股份有限公司、上海乐通通信设备有限公司、宁波隆兴电信设备制造有限公司、江苏荣联通信科技股份有限公司、浙江万马集团电子有限公司。本标准主要起草人：廖运发、余斌、韩镝、吴锦辉、曾大庆、刘斌、虞跃平、熊伟、王晓甫、武晓莺、丁深根、陈志平、姚渊、江国强。本标准所代替标准的历次版本发布情况为：YD/T 778-[995、 YD/T 778-1999、YD/T 778-2006。1范围

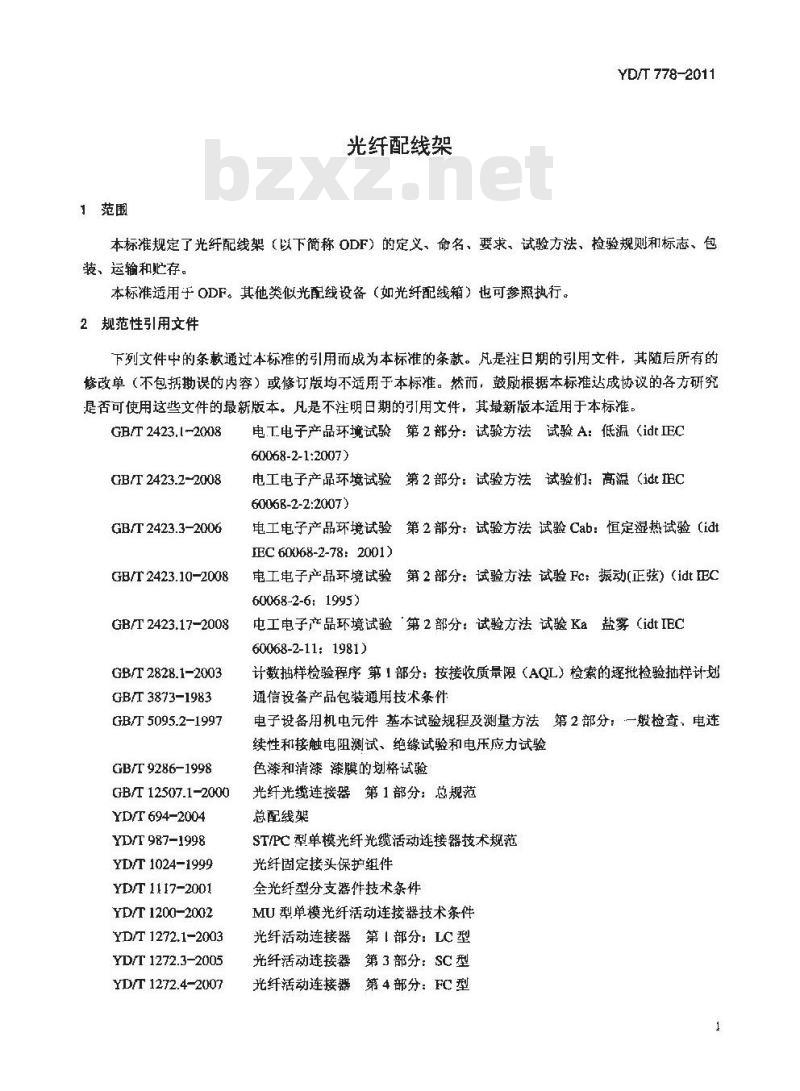

光纤配线架
YD/T 778-2011
本标准规定了光纤配线架（以下简称ODF）的定义、命名、要求、试验方法、检验规则和标志、包装、运输和贮存。
本标准适用于ODF。其他类似光配线设备（如光纤配线箱）也可参照执行。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。GB/T 2423.1-2008
GB/T 2423.2-2008
GB/T 2423.3-2006
GB/T 2423.10-2008
GB/T 2423.17-2008
GB/T 2828.1-2003
GB/T 3873-1983
GB/T 5095.2-1997
GB/T 9286-1998
GB/T 12507.1-2000
YD/T 694-2004
YD/T 987-1998
YD/T 1024-1999
YD/T 1117-2001
YD/T 1200-2002
YD/T 1272.1-2003
YD/T 1272.3-2005
YD/T 1272.4-2007
电工电子产品环境试验第2部分：试验方法试验A：低温（idtEC60068-2-1:2007)
电工电子产品环境试验第2部分：试验方法试验们：高温（idtEC6006B-2-2:2007)
电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验（idtIEC 60068-2-78: 2001)
电工电子产品环境试验第2部分：试验方法试验Fc：振动(正弦）（idtEC60068-2-6: 1995)
屯工电子产品环境试验‘第2部分：试验方法试验Ka盐雾（idt IEC60068-2-11: 1981)
计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划通信设备产品包装通用技术条件电子设备用机电元件基本试验规程及测量方法第2部分：一般检查，电连续性和接触电阻测试、绝缘试验和电压应力试验色漆和清漆漆膜的划格试验
光纤光缆连接器第1部分：总规范总配线架
ST/PC型单模光纤光缆活动连接器技术规范光纤固定接头保护组件
全光纤型分支器件技术条件
MU型单模光纤活动连接器技术条件光纤活动连接器第部分：LC型
光纤活动连接器第3部分：SC型
光纤活动连接器第4部分：FC型
YD/T 778-2011
YD/T 1618-2007
YD/T 2000.1-2009
YD/T2152-2010
SJ/T 11363-2006
SJ/T 11365-2006
多芯光纤（缆）扇形分支连接器技术要求和测试方法平面光波导集成光路器件第1部分：基于PLC的光功率分路器光纤活动连接器可靠性要求及试验方法电子信息产品中有毒有害物质的限量要求电子信息产品中有毒有害物质的检测方法纤维光学互连器件和无源元件.基本试验和测量程序.第3-15部分：检验和测量TEC 61300-3-15-2006
凸形抛光插针端面圆项偏心度（Fibreopticinterconnectingdevicesandpassivecomponents - Basic test and measurement procedures - Part 3-15: Examinationsand measurements - Dome eccentricity of a convex polished ferrule endface)TFC61300-3-16一2004：纤维光学五连器件和无源元件基本试验和测量程序第3-16部分：查和测量插针球形抛光端面的曲率半径（Fibre optic interconnecting devices and passivecomponents - Basic test and measurement procedures - Part 3-16: Examinationsand measurements - Endface radius of spherically polished ferrules )EC61300-3-23-1998光纤互联装置和无源部件.基本试验和测量步骤第3-23部分：试验和测量.相对于插针端面的光纤位置（Fibre optic interconnecting devices and passivecomponents - Basic test and measurement procedures - Part 3-23: Exarnination andmeasurements, fibre pasition relative to ferrule endface)3定义
下列术语和定义适用于本标准。3.1
光纤配线架OpticalFiberDistributionFrame光缆和光通信设备之间或光通信设备之问的配线连接设备。3.2
跳纤OpticalFiberJumper
一根两端都带有光纤活动连接器插头的光缆组件。3.3
尾纤Pigtail
一根一端带有光纤活动连接器插头的光缆组件。3.4
光纤活动连接器OpticalConnector由跳纤或尾纤和一个与插头匹配的适配器组成。3.5
适配器Adaptor
使插头与插头之间实现光学连接的器件。3.6
光缆引入与接地单元OpticalCableEntryandGroundingUnit供光缆固定、开剥并对光缆、纤芯提供保护；同时使光缆金属部分可靠接地并与机架绝缘的构件。2
光纤终接单元 OpticalFibre Teminating Unit供光缆纤芯线与尾纤接续并盘绕光纤的构件。光纤配线单元Optical Flbre Connecting and Distributing UnitYD/T778-2011
由适配器、透配器卡座、安装板或适配器及适配器安装板组装而成，供尾纤与跳纤或两根跳纤分别插入适配器外线侧和内线而完成活动连接的构件。3.9
光纤存储单元Optical FibreStoringUnit供富余尾纤或跳纤盘绕的构件。3.10
顶点偏移ApexOfset
光纤连接器插头中插针凸球面顶点与纤芯中心之间的径荷距离。3.11
光纤凹陷/凸出FiberUndercut /Protrusion光纤连接器插头中插针凸球面与光纤端面之间的距离。3.12
水平走线通道HorizontalOpticalRaceway在机架上方或机架同水平之间，用丁于光缆及跳纤路由的导引和保护的专用通道。3.13
垂直走线通道VerticalOpticalRaceway在同一机架内的垂真方向，用于光缆及跳纤进出和路由的导引和保护的专用通道3.14
终接子架Tterminal Subframe
将所有光纤光缆引入与接地并与尾纤接续（可以熔接，也可以机械式羚接）功能集中在同一子架中的机架（柜）)。
配线子架Distribution Subframe将所有成端功能集中在同一子架且实现光传输路由调度功能的机架（柜）。4分类、组成及型号
4.1分类
4.1.1按机架结构形式可分为：
一一封闭式，一般指ODF正面、北面和侧面都安装有面板或门：一半封闭式，指正面或背面部分暴露，侧面一般封闭：一散开式，指正面完全暴露。
4.1.2按机架操作方式可分为：
全正面操作式，一般指ODF只能正面操作：3
YD/T778-2011
一一双面操作式，指能从ODF的正面或背面进行操作。4.1.3按机架功能组成可分成为：普通型，一般指由一个独立的机架组成：一组合型，指由两个或两个以上机架，并与走线通道一起组成。4.2组成
普通型ODF由机架、光缆引入和接地单元、光纤终接单元、配线单元，光纤活动连接器、光分路器（可选）及备附件组成。各单元之问可能独立，也可能合为一体。组合型ODF由走线通道、终接子架、配线子架、光纤活动连接器、光分路器（可选）及备附件组成。各部分之间可能独立，也可能合为一体。4.3型号
ODF的型号由专业代号、主称代号、序号组成。如图1所示。G
配线架
光通信设备
图1型号的组成
5要求
5.1环境条件
工作温度：-25℃~+55℃
相对湿度：≤93%（+40℃时）；5.2外观与结构
5.2.1外形尺寸
机架高度分为2600mm、2200mm和2000mm3类，其宽度宜选用120mm的整数倍，深度宜选用300mm，450mm及600mm
机架外形尺寸的偏差不应超过士2mm；外表面对底部基准面的垂直度公差不大于3mm。5.2.2机械活动部分
机械活动部分应转动灵活、插拔适度，锁定可靠、施工安装和维护方便。门的开启角应不小于110°，间隙应不大于3mm
5.2.3机架结构
结构应牢固，装配具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。5.2.4引入光缆弯曲半径
引入光缆进入机架时，其弯曲半径应不小于光缆直径的15倍。5.2.5保护套、衬垫及纤芯、尾纤的弯曲半径光缆/光纤穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。纤芯，尾纤无论处丁何处弯曲时，其弯曲半径应不小于30mm，对宏损耗不敏感光纤，其弯曲半径应不小于15mm。4
5.2.6外观要求
YD/T778-2011
ODF上涂覆层应表面光洁，包泽均匀、无流挂、无蘑底：金属件无毛刺锈蚀；塑料件无变形、表面无毛刺、无裂纹、颜色均勾。
5.2.7结构装置上的文字、图形、符号和标志结构单元上的文字、图形、符号和标志应清晰、完整、无误。光纤活动连接器及光分路器（如果有）上应有牢固而清晰的标明生产厂家的标记。5.3材料
5.3.1ODF所有的零件采用的材料应具有防腐蚀性能，如该材料无防腐蚀性能应作防腐蚀处理；其物理、化学性能应稳定，并与光缆护套和尾纤护套相容。为防止腐蚀和其他损害，这些材料还应与其他设备中所常用的材料相容。
5.3.2ODF中表面电镀处理的金属结构件，在按照GB/T2423.17-2008的盐雾试验方法作48h盘雾试验后，外观不得有肉眼可见的锈斑。5.3.3采用涂覆处理的金属结构件，其涂层与基体应具有良好的附着力，附着力应不低于GE/T9286-1998表 1中2级要求。
5.3.4ODF中非金属材料的结构件及光纤活动连接器的燃烧性能经试验后应能符合以下条件之一：a）试验样品没有起燃；
b）试验样品离火后持续有焰燃烧时间不超过10s，并且火焰或从试验样品上掉落的燃烧或灼热颗粒未使燃烧蔓延到放在试验样品下面的底层。5.4功能要求
5.4.1光缆引入、固定与保护功能对于普通型ODF，应具有光缆入和接地单元。该单元真有以下功能，a）将光缆引入并固定在机架上，保护光缆及缆中纤芯不受损伤：6）光缆开剥后纤芯有保护装置并固定后引入光纤终接单元：c）光缆金属部分与机架绝缘；
d）固定后的光缆金属护套及加强芯应可靠连接到高压防护接地。对于组合型ODF，终接子架应具备上述功能。5.4.2光纤终接功能
对于普通型ODF，应具有光纤终接单元。该单元应便于光缆纤芯及尾纤接续操作、施工.、安装和维护，能固定和保护接头部位平直丽不位移，避免外力影响，保证盘绕的光缆纤芯。尾纤不受损伤。对于组合型ODF，终接子架应具备上递功能。5.4.3调线功能
对于普通型ODF，机架内应设有垂直走线通道，通过光纤活动连接器插头，能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。对让组合型ODF，机架内应设有垂直走线通道，各子架间威设有水平短线通道，通过适动光纤连接器插头，能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序，以实现不同子架间灵活跳纤的功能。
5.4.4容量
每机架容量和单元容量（按适配器数量确定）应在企业标准中作出规定，光纤终接单元、光纤存储s
YD/T 778-2011
单元，光纤配线单元在满容最范围内应能成套配置。对于组合型ODF，终接子架、配线子架、水平走线通道、垂直走线通道在满容量范围内应能成套配置。
5.4.5标识记录功能
机架及单元内应具有完菩的标识和记录装置，用于方便地识别纤序号或传输路序，且记录装置应易于修改和更换。
5.4.6光纤存储功能
机架及单元内应具有足够的空间，用下存储余留光纤。5.4.7光分路器的安装与连接（可选）设备应具有光分路器安装的空问，并提供与光分路器接续的功能。5.5ODF光学性能
5.5.1整体光学性能
ODF中，由引入光缆到光设备侧应不多丁3个活动连接点，其中光纤活动连接器应满足5.5.2中要求，光分路器（如果有）应满足5.5.3中要求，5.5.2光纤活动连接器
5.5.2.1光纤活动连接器性能
插针端面PC和APC型的光纤活动连接器，其外观、插入损耗、回波损耗、互换生试验、机械耐久性、抗拉性能，环境试验后性能指标（含外观、附加损耗、回波损耗变化量）应分别满足下列标准中规定的要求：
FC型光纤活动连接器的光学性能应满足YD/T1272.4-2007中4.5条的要求：-SC型光纤活动连接器的光学性能应满足YD/T1272.3-2005中4.5条的要求：ST型光纤活动连接器的光学性能应满足YD/T987-1998中4.6条的要求：—MU型光纤活动连接器的光学性能应满足YD/T1200-2002中4.5条的要求：-——LC型光纤活动连接器的光学性能应满足YD/T1272.1-2003中4.5条的要求：束状或带状型光纤连接器的光学懂能应满足1DT1618-2007中4.3条的要我插针端面UPC型光纤连接器回波耗应不小于50dB：其互换性试验时同波损耗应不小于48dB：其他性能指标与PC型连接器要求相同。5.5.2.2光纤活动连接器端面几何尺寸光纤活动连接器的端面几何尺寸包括：光纤凹陷/凸出、曲率半径，顶点偏移，应能满足YD/T2152-2010光纤活动连接器可靠性要求及试验方法》中附录A的要求。5.5.3光分路器
ODF中所使用光分路器的工作波长、工作带宽、插入耗、均勾性、方向性、偏振相关损耗应满足YD/T 1117-2001 和 YD/T 2000.1-2009 中相应的要求。5.6高压防护要求
5.6.1机架高压防扩接地单元应能可靠接地，接地处应有明显的接地标志。5.6.2机架高压防扩接地单元与光缆中金属加强芯及金属护套相连，连接线的截面积应不小于6mm2。5.6.3机架高压防护接地单元与地相连的连接端子的截面积应不小于35mm2。5.6.4机架高压防扩接地单元与机架间绝缘，绝缘电阻不小于1000MQ/500V（直流）。6
YD/T 778-2011
5.6.5机架高压防护接地单元与机架问耐电压不小于3000V（直流）/min，不击穿，无飞弧。5.7环境性能
5.7.1低温试验要求
试验温度为-25℃±3℃，试验时问为2h；试验后ODF仍能符合5.2.6、5.5.2、5.5.3、5.6.4、5.6.5的要求。5.7.2离温试验要求
试验温度为55℃土2℃，试验时间为2h，试验后0DF仍能符合5.2.6、5.5.2、5.5.3、5.6.4、5.6.5的要求。5.7.3湿热试验要求
试验温度为40℃土2℃，相对湿度为93%土3%，试验时间为48h，试验类型为恒定湿热试验。试验后ODF仍能符合5.2.6、5.5.2、5.5.3、5.6.4、5.6.5的要求。5.7.4振动试验要求
按照下列条件进行试验，试验后ODF仍能符合5.2.6、5,5.2、5.5.3的要求：频率范围：10Hz～55Hz；
扫频要求：扫频的速率应为每分钟一个倍频程，其容差为土10%：振幅：0.75mm单振幅
每一方向持续时问：垂直、水平持续时问分别为每轴线30min。5.7.5盐雾试验要求
试验温度为35℃土2℃，试验时间为48h，盐水浓度5%，试验后ODF仍能符合5.2.6、5.3.2的要求。5.8有毒有害物质含量
对有再有害物质含量有要求时，ODF组成材料应符合SJ/T11363-2006规定的均勾材料（EP-A类）有毒有害物质含量的要求。
6试验方法
6.1试验条件
试验的标准大气条件如下：
温度：15℃～35℃
相对湿度：≤75%
大气压力：70kPa106kPa
6.2外观与结构检查
6.2.1用目视方法检查外观。
用卡尺或卷尺检测机架外形尺寸及接地导线尺寸。6.2.2
6.2.3机架外表面对底部基准面的垂直度检查采用对角线尺寸差代替，分别测量机架的前后面及两侧面的对角线长度。
6.2.4用手实际操作转动、插拔、锁定部位应感觉适度，用万能角尺，检测机架门开启角度；用塞规检测其间隙的上、中、下3处。
6.2.5用装配T.具手工检查紧固件，用裸手触模外露和操作部位。6.2.6用R量规检测光缆尾纤的弯曲半径。6.3功能检查
采用目视法和操作验证法检查各个功能单元安装齐备性及其达到的功能性。7
YD/T 778-2011
6.4光纤活动连接器测试
6.4.1插入损耗测试
插入损耗测试原理如图2所示。
将标准跳纤按线连接（S,R2)，调测使得光功率为0dB，（利用置0键）。然后将被测跳纤按图2中实线连接，测得的光功率值为R，端对应的插入损耗值。同理，将被测跳纤调换方向，则可测出另一端对应的插入损耗值。
光纤配线架
稳定光源
6.4.2回波损耗测试
6.4.2.1替代法
标准跳纤
回波损耗测试原理见图3所示。
光回损测试仪
标准跳纤
被测适配器
被测肺纤/船纤
标跳纤
图2插入损耗测试原理
光纤配线架
械测透配器
图3回波损耗测试原理
被测晰纤/漏纤
光功率计
测试时，按图3所示将被测跳纤连接到标准跳纤(S,S2)上，其中Sz端为标准插头。如果仪表露要消除Rz端反射影响，应在被测跳纤暴露端R2涂上适量的匹配液或在直径为7mm左右的圆柱体上缠绕足够圈数，此时仪表所示值即为被测跳纤R端对应的回波损耗值；向理，将被测跳纤调换方向，则可测出另一端对应的回波损耗值。
6.4.2.2基准法
按GB/T12507.1-2000中4.4.12条规定进行。6.4.3光纤连接器端面几何尺寸测试6.4.3.1替代法
可采用端面干涉仪直接测量出光纤连接器端面的曲率半径、顶点偏移、光纤凹陷凸出。6.4.3.2基准法
6.4.3.1曲率半径应按IEC61300-3-16中规定的方法进行测试。6.4.3.2顶点偏移应按IEC61300-3-15中规定的方法进行测试。6.4.3.3光纤凹陷/凸出应按EC61300-3-23中规定的方法进行测试。6.4.4互换性试验
