【YD通讯标准】 下一代网络(NGN)中 PSTN/ISDN 仿真子系统技术要求

通信标准类技术报告
YDB0182008
下一代网络（NGN）中PSTN/ISDN仿真子系统技术要求
TechnicalReguirementsonPSTN/ISDNEmulationSubsysteminNextGenerationNetwork(NGN)2008-08-25印发
中国通信标准化协会发布
I范围
2规范性引用文件，
3术语、定义和缩略语
3.1术语和定义
3.1.1PSTN/ISDN仿真PSTN/ISDNemulation次
3.1.2PSTN/ISDN仿真业务PSTN/ISDNemulationservice3.1.3PSTN/ISDN仿真子系统PSTN/ISDNemulationsubsystem.3.2缩略语。
4PES在NGN中的位置
5PES系统支持的接入类型，
6PES系统体系架构
6.1基于CallServer的PES体系架构6.1.1功能架构
6.1.1.1CallServer功能描述
6.1.1.2其他功能实体，
6.1.2业务层架构.
6.1.3参考点
6.1.3.1AGCF和AMG-FE之间的参考点（II）6.1.3.2AMG-FE和ABG-FE之间的参考点（12）6.1.3.3AGCF和ABG-FE之间的参考点(L3）：6.1.3.4MRCF和MRP-FE之间的参考点（I4）6.1.3.5AGCF和RACS或IBC-FE和RACS之间的参考点（I5）6.1.3.6MGCF和TMG-FE之间的参考点（I6）6.1.3.7MGCF和SG-FE之间的参考点（I7）6.1.3.8IBG-FE和IBC-FE之间参考点（18）6.1.3.9SIF和应用层的参考点（I9）6.1.3.10SSF和智能网SCP以及APL-GW-FE之间的参考点（I10）6.1.3.11CCF和SUP-FE之间的参考点（I11）6.1.3.12SUP-FE和AS-FE,APL-SCM-FE,APL-GW-FE的参考点（I12)6.1.3.13SG-FE和PSTN/ISDN网络之间的参考点（I13）6.1.3.14IBC-FE和其他PES系统的参考点（I14）6.1.3.15IBC-FE和其他IMS系统的参考点（I15）6.1.4CS-PES与其他子系统和网络的互通，6.1.4.1与其他PES系统的互通
6.1.4.2与IMS系统的互通
6.1.4.3与RACS的互通（可选）
6.1.4.4与NASS的互通
6.1.4.5与PSTN/ISDN网络的互通：YDB018—2008
YDB018—2008

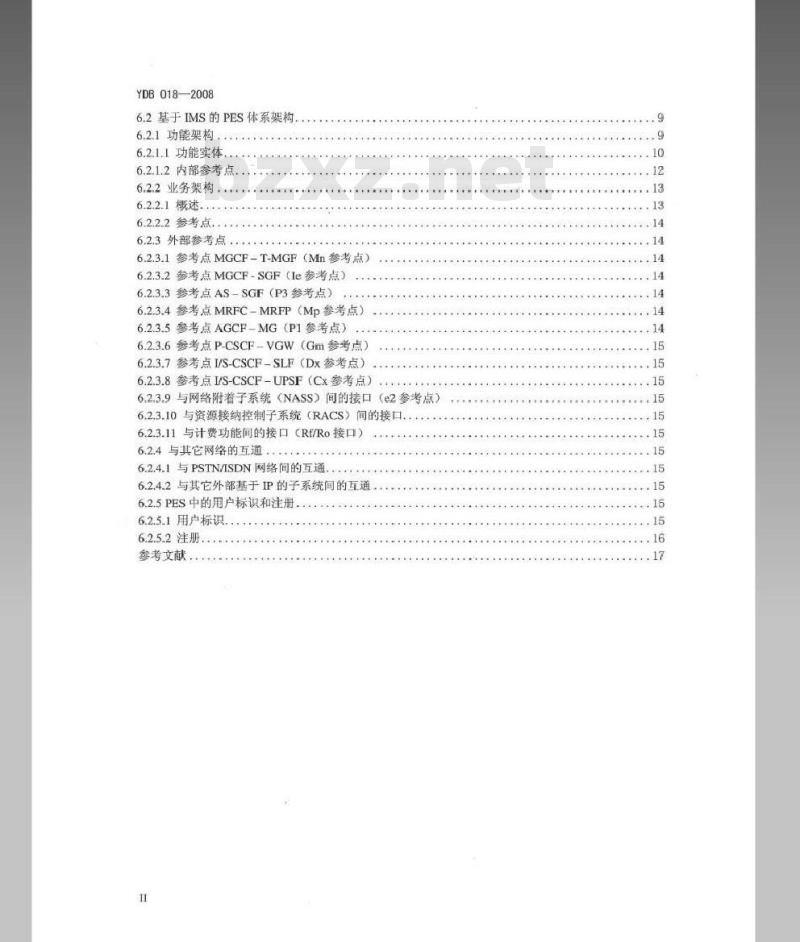

6.2基于IMS的PES体系架构，
6.2.1功能架构
6.2.1.1功能实体
6.2.1.2内部参考点
6.2.2业务架构
6.2.2.1概述.
6.2.2.2参考点
6.2.3外部参考点
6.2.3.1参考点MGCF-T-MGF（Mn参考点）6.2.3.2参考点MGCF-SGF（Ie参考点）6.2.3.3参考点AS-SGF（P3参考点）6.2.3.4参考点MRFC-MRFP（Mp参考点）6.2.3.5参考点AGCF-MG（P1参考点）6.2.3.6参考点P-CSCF-VGW（Gm参考点）6.2.3.7参考点I/S-CSCFSLF（Dx参考点）6.2.3.8参者点I/S-CSCF-UPSF（Cx参考点）6.2.3.9与网络附着子系统（NASS）间的接口（e2参考点）6.2.3.10与资源接纳控制子系统（RACS）间的接口6.2.3.11与计费功能间的接口（Rf/Ro接口）6.2.4与其它网络的互通
6.2.4.1与PSTN/ISDN网络间的互通6.2.4.2与其它外部基于IP的子系统间的互通6.2.5PES中的用户标识和注册
6.2.5.1用户标识
6.2.5.2注册
赛考文献
YDB018--2008

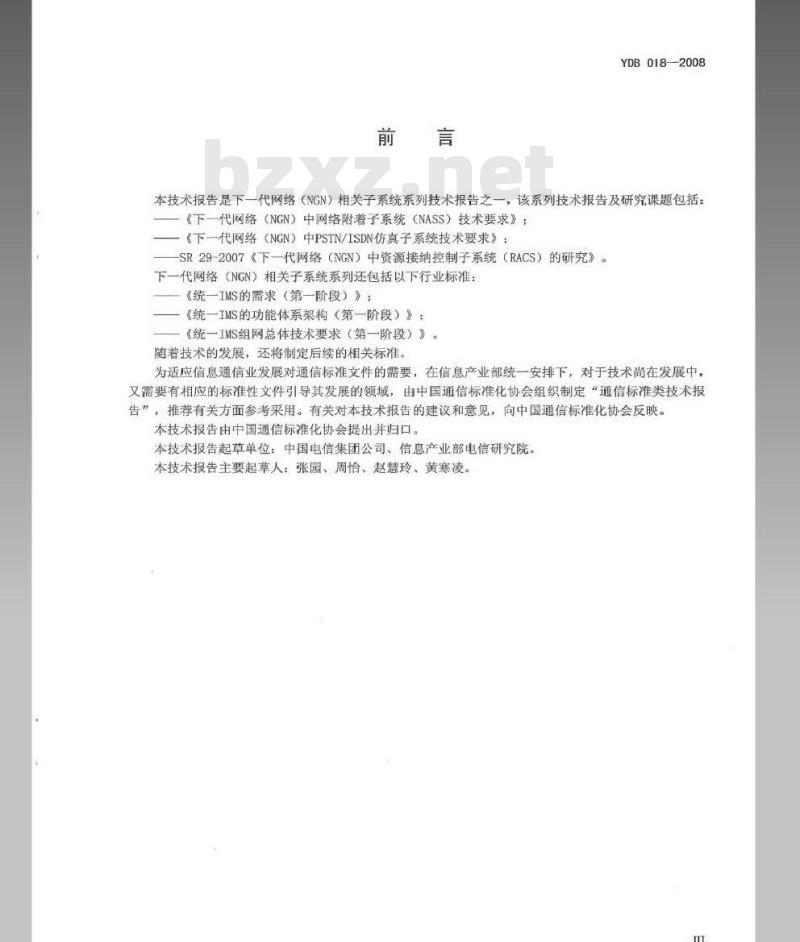

本技术报告是下一代网络（NGN）相关子系统系列技术报告之一，该系列技术报告及研究课题包括：《下一代网络（NGN）中网络附着子系统（NASS）技术要求》；《下一代网络（NGN）中PSTN/ISDN仿真子系统技术要求》：SR29~2007《下一代网络（NGN）中资源接纳控制子系统（RACS）的研究》。下一代网络（NGN）相关子系统系列还包括以下行业标准：《统一IMS的需求（第一阶段）》：一《统一IMS的功能体系架构（第一阶段）》：《统一IMS组网总体技术要求（第一阶段）》。殖着技术的发展，还将制定后续的相关标准。为适应信息通信业发展对通信标准文件的需要，在信息产业部统一安排下，对于技术尚在发展中，又需要有相应的标准性文件引导其发展的领域，由中国通信标准化协会组织制定“通信标准类技术报告”，推荐有关方面参考采用。有关对本技术报告的建议和意见，向中国通信标准化协会反映。本技术报告由中国通信标准化协会提出并归口。本技术报告起草单位：中国电信集团公司、信息产业部电信研究院。本技术报告主要起草人：张园、周怡、赵慧玲、黄寒凌。1范围
YDB018-2008
下一代网络（NGN）中PSTN/ISDN仿真子系统技术要求本技术报告规定了PSTN/ISDN仿真子系统在NGN中的位置及其所支持的终端，并规定了基于呼叫服务器和基于IMS架构的两种体系架构实现方式。本技术报告适用于下一代网络中的PSTN/ISDN仿真子系统。2规范性引用文件
下列文件中的条款通过本技术报告的引用而成为本技术报告的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本技术报告，然而，鼓励根据本技术报告达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本技术报告。
YD/T1292-2003
YD/T1469-2006
YD/T1233-2002
2+阶段）》
YD/T1472-2006
YD/T1473-2006
YD/T1522.1-2006
YD/T1522.2-2006
控制的应用》
《基于H.248的媒体网关控制协议技术要求》《用于P网络的Diameter基础协议技术要求》（900/1800MHzTDMA数字蜂窝移动通信网移动应用部分（MAP）测试方法（第《ISDN信令与IP互通用户适配层（IUA）技术要求》《接入网与IP互通V5.2用户适配层（V5UA）技术要求》《会话初始协议（SIP）技术要求第1部分：基本的会话初始协议》《会话初始协议（SIP）技术要求第2部分：基于会话初始协议（SIP）的呼叫YD/T1522.3-2006
《会话初始协议（SIP）技术要求第3部分：ISDN用户部分（ISUP）和会话初始协议（SIP）的互通》
YDB006-2007下一代网络（NGN）中PSTN/ISDN仿真业务技术要求3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本技术报告。3.1.1
PSTN/ISDN仿真PSTN/ISDNemulation在NGN网络中，通过利用网关或适配器来为传统电话终端的用户提供与现有PSTN/ISDN网络完全相同的业务和完全一致的业务体验，使得用户在使用业务的过程中不会感知网络的变化。3.1.2
PSTN/ISDN仿真业务PSTN/ISDNemulationservice由NGN网络向传统电话终端用户提供的现有PSTN/ISDN业务，这些业务的业务特征和业务体验与现有PSTN/ISDN网络完全相同。
PSTN/ISDN仿真子系统PSTN/ISDNemulationsubsystem提供PSTN/ISDN仿真业务的系统。3.2缩略语
YDB018-—2008
下列缩略语适用于本技术报告。AGCF
ABG-FE
AMG-FE
APL-GW-FE
APL-SCM-FE
CS-PES
IBC-FE
IBG-FE
I-CSCF
IM-SSF
MRP-FE
P-CSCE
AccessGatewayControlFunctionApplication Server
Application ServerFunctional EntityAccess BorderGatewayFunctional EntityAccess Media Gateway
Access Media GatewayFunctionalEntityApplicationGatewayFunctionalEntityApplication Service Control&ManagementFunctional Entity
Breakout GatewayControl FunctionBorderGatewayFunction
Call ControlFunction
Call-Server based PES
Interconnection Border Control FunctionalEntity
Interconnection Border Gateway FunctionalEntity
Interrogating Call Session Control FunctionIPMultimdia Subsystem
IP Multimedia Service SwitchingFunctionIntegrated Services Digital NetworkIntelligent Network
Intelligent NetworkApplicationProtocolISDNUserPart
ISDNUserAdaptationLayer
MediaGateway
Media Gateway Controller
Media Gateway ControlFunctionMedia GatewayControl ProtocolMedia Gateway Function
MultimediaResourceControll FunctionMedia ResourceProcessFunctional EntityNetworkAttachment Subsystem
Next Generation Network
Open ServiceAccess
PSTN/ISDN Ermulation System
ProxyCall Session Control FunctionPublic SwitchedTelephoneNetworkResourceand Admission Control Subsystem接入网关控制功能
应用服务器
应用服务器功能实体
接入边界网关功能实体
接入媒体网关
接入媒体网关功能实体
应用网关功能实体
应用业务控制和管理功能实体
中断网关控制功能
边界网关功能
呼叫控制功能
基于Call Server的PES系统
互联边界点控制功能实体
互联边界点网关功能实体
查询-呼叫会话控制功能wwW.bzxz.Net
IP多媒体子系统
IP多媒体业务交换功能
综合业务数字网
智能网
智能网应用规程
ISDN用户部分
ISDN用户适配协议
媒体网关
媒体网关控制器
媒体网关控制功能
媒体网关控制协议
媒体网关功能
多媒体资源控制功能
媒体资源处理功能实体
网络附着子系统
下一代网络
开放业务接入
PSTN/ISDN仿真系统
代理-呼叫会话控制功能
PSTN公用电话交换网
资源接纳控制子系统
S-CSCF
SUP-FE
TMG-FE
Routing Function
Serving Call Session Control FunctionService Control Point
SinallingGatewayFunctional EntitySignalling Interworking FunctionSession Initiation Protocol
Service ProviderFunction
Service-based PolicyDecision FunctionService Switch Function
Service User Profile Functional EntityTime Division Multiplexing
TrunkGatewayControlFunction
Trunking Media Gateway
TrunkingMediaGatewayFunctionalEntityUserProfile ServerFunction
V5UserAdaptation
VoiPGateway
PES在NGN中的位置
路由功能
YDB018—2008
服务-呼叫会话控制功能
业务控制点
信令网关功能实体
信令交互功能
会话初始协议
业务提供功能
基于业务的策略决策功能
业务交换功能
用户属性功能实体
时分复用
中继网关控制功能
中继媒体网关
中继媒体网关功能实体
用户数据服务功能
V5.2用户适配层
VoIP网关
一，它与IMS系统并列，基手NGN的传由图1所示，PSTN/ISDN仿真子系统是NGN网络的业务子系统之送网络，为用户提供PSTN/ISDN基本业务和补充业务。PSTN/ISDN仿真子系统的业务和网络雷求能力要求具体见YDB006-2007。
业务应用
业务层
用户终端设备
网络附者子
传输层
资源接纳控制
子系统
传送功能
其他子系统
IMS子系统
PSTN/ISDN
仿真子系统
图1PES在NGN中的位置
其他网络
PSTN/ISDN仿真子系统有两种技术实现方式，一种基于CallServer，一种基于IMS，下面将分别定义这两种实现方式的体系架构、功能实体和参考点。3
YDB018-—2008
5PES系统支持的接入类型
PSTN/ISDN仿真子系统主要针对传统的PSTN、ISDN终端而设计，因此它应能支持现有的各种有线接入方式和接入网技术，应能支持任何使用现有PSTN/ISDN网络接口的终端，主要包括：?经Z参考点接入的模拟电话终端；经S/T参考点接入的ISDN用户终端：?
使用V5信令接入的传统接入网。同时：PES系统还应支持与PSTN和IISDN网络的互通。6PES系统体系架构
6.1基于CallServer的PES体系架构6.1.1功能架构
基于CallServer的PES系统功能体系架构如下图2所示，图中阴影部分为CallServer。本报告主要对Call Server内部的功能进行定义。AS-FE
SUP-FE
络附着
子系统
传统终端或
传统接入网
APL-GW-FE
ABG-FE
AMG-FE
资源接纳控
制子系统
MRP-FE
包传送功能
IBG-FE
TMG-FE
图2基于CallServer的PSTN/ISDN仿真体系架构4
其他PES系统
PSTN/ISDN
CallServer的主要功能包括SPF（ServiceProviderFunction，业务提供功能），SSF（ServiceSwitchingFunction，业务交换功能），CCF（CallControlFunction，呼删控制功能），SIF（SignalingInterworkingFunction，信令互通功能），MRCF(MediaResourceControlFunction媒体资源控制功能），MGCF（MediaGatewayControlFunction，媒体网管控制功能）。图2中阴影部分描述了CallServerf的功能，主要对CallServer的内部功能进行归类，并不具体规定CallServer设备的内部模块化的实现方式6.11.1CellServer功能描述
6.1.1.1.1呼叫控制功能（CCF）CCF主要完成两方或多方的呼叫控制功能，与智能网部分进行交互提供智能业务，与业务提供单元交互提供PSTN/ISDN补充业务，与应用服务器交互提供多媒体业务和第三方应用。6.1.1.1.2接入网关控制功能（AGCF）AGCF控制一个或多个AMG-FE来接入PSTN或ISDN用户主要功能如下：4
负责PSTN/ISDN的用户的注册和认证；?
YDB018—2008
处理从AMG-FE送上来的事件，如搞挂机事件、拨叫的号码等，并且控制AMG-FE向用户发送信号音：如振铃音，回铃音：反极性信号等：协调和控制AMG-FE的资源分配：控制和管理AMG-FE：
发起和终结ISDNUNI接口信令，为用户提供ISDN补充业务：可具有数据接入的协商功能，为ISDN用户提供N*64kbit/s不受限的数据承载业务：可与资源接纳控制子系统交互配合完成资源分配。6.1.1.1.3媒体资源控制功能（MRCF）主要控制MRP-FE，控制一些业务的资源分配，如流媒体业务、信息发布和IVR业务（交互式语音响应）等。MRCF还和MRP-FE一起实现多方会议的连接和媒体的缩解码功能6.1.1.1.4媒体网关控制功能（MGCF）MGCF控制TMG-FE和IPSTN/ISDN网络互通，分配和回收TMG-FE的资源。6.1.1.1.5路由功能（RF）
RF可以位于CallServer之内，也可以在CallServer之外，如果位于外部，RF可以为多个CallServer提供服务。RF主要完成路由功能，根据主被叫号码，用户的业务属性，运营商的路由策略等进行选路。RF主要存储路由数据和路由策略等信息。6.1.11.6业务提供功能（SPF）
提供PSTN/ISDN补充业务和业务逻辑。6.1.1.1.7业务交换功能（SSF）访问SCP获取智能业务的业务逻辑，连接CCF和SCP，负责智能业务的触发。6.1.1.1.8信令互通功能（SIF）SIF与CCF交互主要完成协议适配的功能，如作为SIP协议代理与SIP应用服务器通信，或者通过IBC-FE与其他NGN网络进行通信和协议适配。当与IMS网络交互时，主要使用SIP协议，而与其他PES系统通信时，采用SIP-I协议。
6.1.1.2其他功能实体
6.1.1.2.1用户属性功能实体（SUP-FE）SUP-FE主要用于存储用户属性信息，并提供数据的管理和维护功能。主要包括用户号码信息、增殖业务和触发信息、补充业务和触发信息等。SUP-FE应该支持用户属性信息的查询，并做出响应，提供对用户数据的访问，另外对用户数据的访问必须有很好的安全管理和权限控制。6.1.12.2接入媒体网关功能实体（AMG-FE）AMG-FE用于将传统的模拟线路以及ISDN线路接入到NGN网络：1）在AGCF控制下实现用户侧语音、传真信号到分组网络媒体信息的转换：支持语音编解码和回声抑制等功能：2）
支持POTS、ISDNBRI和PRI、V5等接入方式：能够识别用户的摘挂机信号、拨号等事件，能检测出用户占线、久阵无应答等状态，具备DTMF4
的检测和生成功能，并能将用户的事件和状态上报给AGCF：5)
在AGCF的控制下向用户提供拨号音、振铃音、回铃音等各种信号信：在支持ISDN承载业务的情况下，AMG-FE需要具备TDMoverIP的功能：6)
7）可与NASS互通进行初始化配置。6.1.1.2.3接入边界网关功能实体（ABG-FE）5
YDB018—2008
ABG-FE是在接入网和核心传输网之间的网关，隐藏业务提供者的网络，终端用户通过AMG-FE访问分组域的业务。ABG-FE的功能包括对打开和关闭网关，对数据包进行过滤，对数据流进行分类和标记，流量策略管理，端口和地址翻译，私网穿越时的媒体接续，收集和报告资源利用信息。6.1.1.2.4媒体资源处理功能实体（MRP-FE）MRP-FE提供NGN网络中的媒体资源处理功能1）负责分配特定的资源，如通知音、会议资源、语音认别资源和语音菜单等。在MRC-FE控制下完成媒体混合功能2）
接收和发送DTMF信号。
音信号的产生和发送。
提供编解码转换、文本语音转换、视频混合、会议桥、数据会议、传真、音频和视频记录、语5）
音识别等能力。
6.1.1.2.5中继媒体网关功能实体（TMG-FE)TMG-FE连接NGN中的分组域网络和电路域网络的中继线，由MGCF控制，支持语音的编解码，回声抑制和会议桥（可选）等功能，还提供TDM网络和IP网络的互通，支持ISDN仿真业务。6.1.1.2.6信令网关功能实体（SG-FE）SG-FE用于NGN网络和现有网络（PSTN/ISDN、智能网、七号信令）等的信令传送和互通，负贵对No.7信令消息进行转接、翻译或终结处理。6.1.1.2.7互联边界点网关功能实体（IBG-FE）IBG-FE用于连接两个运营商的核心传输网络：主要支持以下功能：1）媒体格式的转换（如G.711和AMR的转换，T38和G.711的转换等）：2）不同域之间IPv4和IPv6的转换。6.1.1.2.8互联边界点控制功能实体（IBC-FE）IBC-FE控制IBG-FE和其他分组网络进行互通，具体功能定义如下：1）域之间的网络拓扑隐藏：
2）控制IBG-FE完成会话处理，如媒体转换和私网穿越等：3）与RACS交互，完成资源预留、资源分配以及其他的资源相关操作。6.1.1.2.9应用网关功能实体（APL-GW-FE）应用网关功能实体主要提供于第三方应用服务器的互通功能，它向第三方业务提供商提供开放的接口使他们可以调用PES网络的业务能力，提供第三方业务。APL-GW-FE可以看作是OSA网关，用于和第三方应用服务器的互通。
6.1.2业务层架构
在网络中的业务架构如下图3所示：6
