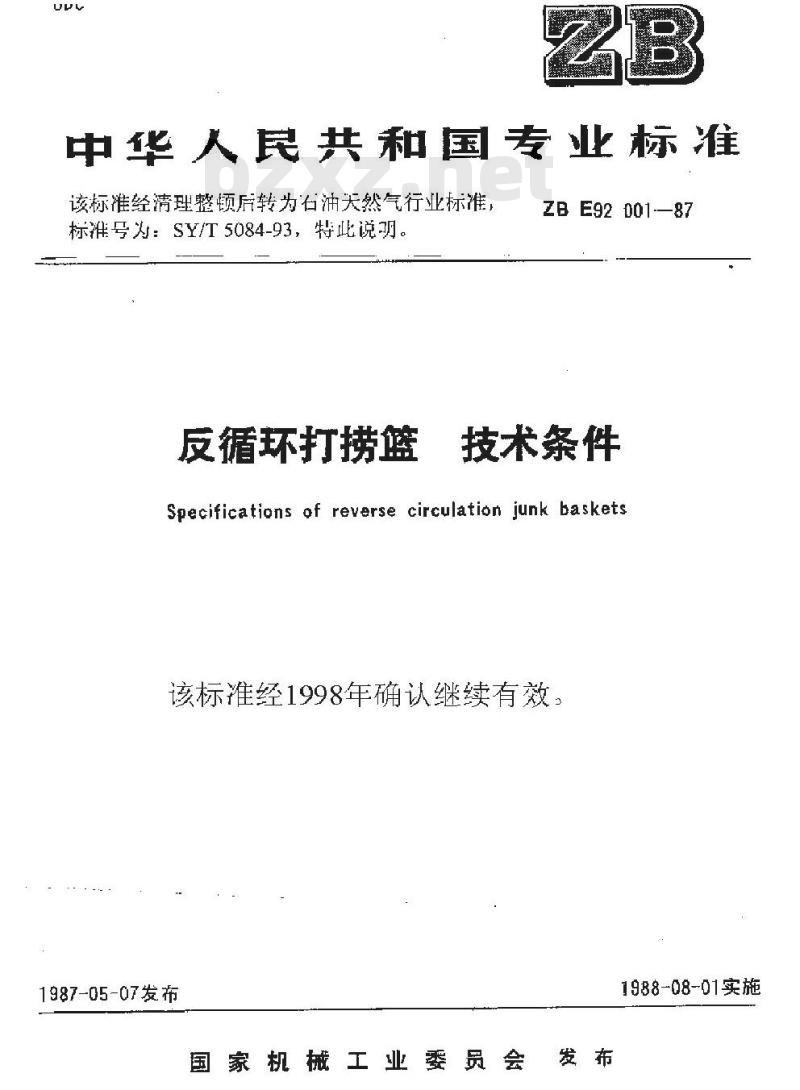

【石油天然气行业标准(SY)】 反循环打捞篮 技术条件

中华人民共和国专业标准
该标准经清理整顿后转为石油天然气行业标准，标准号为：SY/T5084-93，特此说巩。反循环打捞篮
ZBE92001-87
技术条件
Specifications of reverse circulation junk baskets该标准经1998年确认继续有效：1987-05-07发布
国家机械工业委员会
1988-08-01实施
中华人民共和国专业标准
反循环打捞篮下载标准就来标准下载网
技术条件
Specifications of reverse circulation junk basketsUDC
ZB E92 001—87

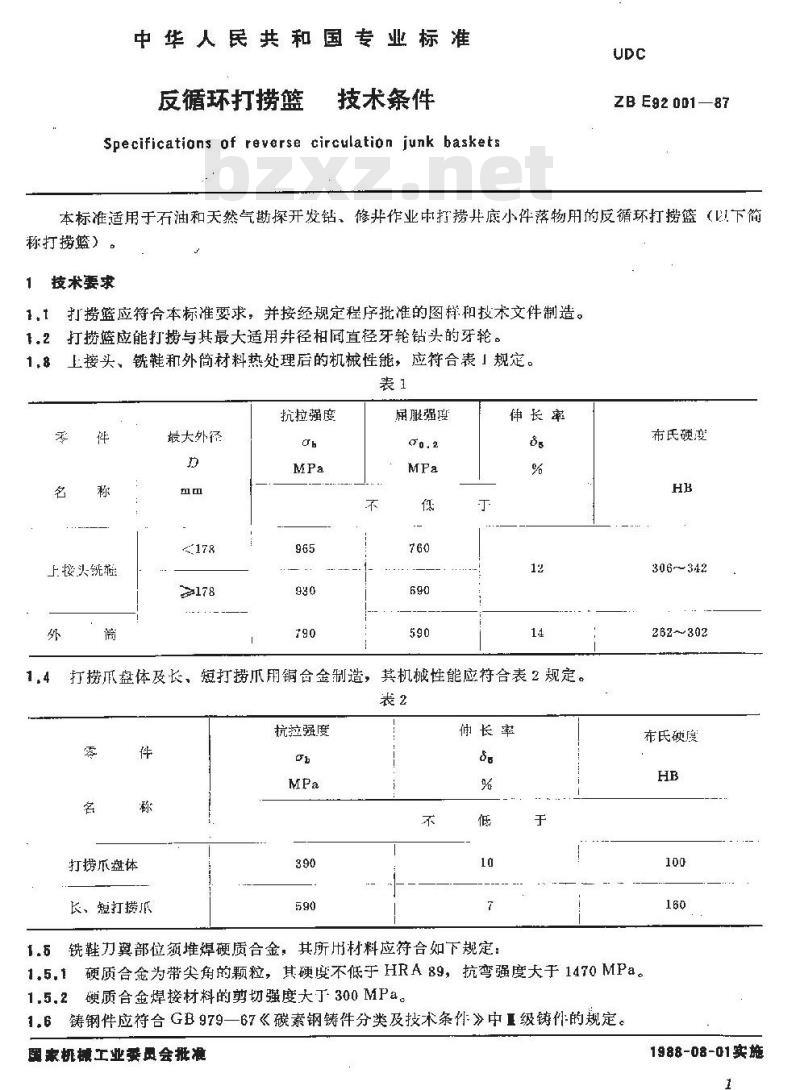

本标准适用于石油和天然气勘探开发钻、修非作业中打捞共底小件落物用的反循环打捞篮（以下简称打捞篮）
技术要求
11打捞篮应符合本标准要求，并按经规定程序批准的图样和技术文件制造。1.2打捞篮应能打捞与其最大适用并径相同直径牙轮钻头的牙轮。1.8上接头、铣鞋和外简材料热处理后的机械性能，应符合表」规定。表1
抗拉强度
上接头铣鞋
最大外径
打捞瓜盘体及长、短打捞瓜用铜合金制造，抗拉强度
打捞瓜盘体
长、短打捞瓜
属服强度
律长率
其机械性能应符合表2 规定。
候长率
1.5铣鞋力翼部位须堆焊硬质合金，其所用材料应符合如下规定：于
布氏硬度
306~342
262~302
布氏破度
1,5.1硬质合金为带尖角的颗粒，其硬度不低于HRA89，抗弯强度大于1470MPa。1.5.2硬质合金焊接材料的剪切强度大了-300MPa1.6铸钢件应符合GB979—67《碳素钢铸件分类及技术条仆》中I级铸件的规定。国家机械工业委员会批准
1988-08-01实施
ZBE92001--87

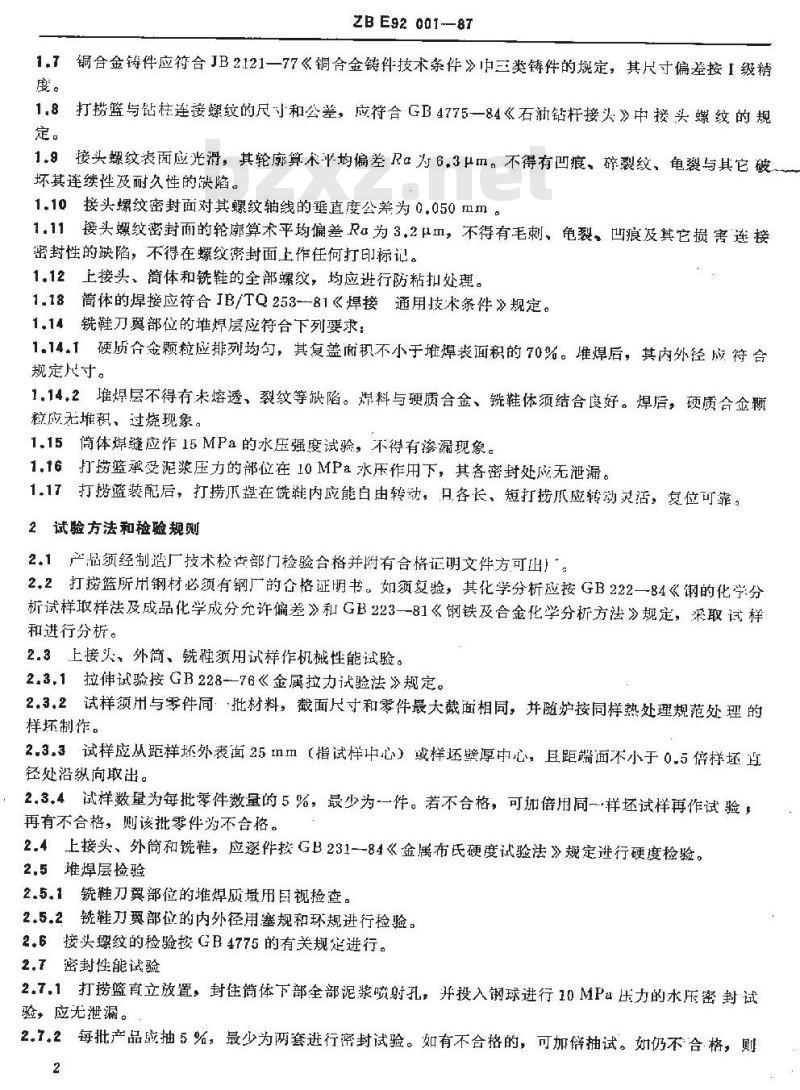

1.7铜合金铸件应符合JB2121一77《铜合金铸件技术条件》1中三类铸件的规定，其尺寸偏差按级精度。
1.8打捞篮与钻柱连接螺纹的尺寸和公差，应符合GB4775一84《石泣钻杆接头》中接头螺纹的规定。
1.9接头螺纹表面应光滑，其轮廓算不平均偏差Ra为6.3μm。不得有凹痕，碎裂纹，龟裂与其它破坏其连续性及耐久性的缺陷。
1.10接头螺纹密封面对其螺纹轴线的垂直度公差为0.050mm。1.11接头螺纹密封而的轮廓算术平均偏差Ra为3.2μⅡ，不得有毛刺、免裂，凹痕及其它损害连接密封性的缺陷，不得在螺纹密封面上作任何打印标记。1.12上接头、筒体和铣鞋的全部螺，均应进行防粘扣处理。1.18筒体的焊接应符合IB/TQ253--81《焊接通用技术条件》规定。1.14铣鞋刀翼部位的堆焊层应符合下列要求：1.14.1硬质合金颗粒应排列均匀，其复盖面积不小于堆焊表面积的70%。堆焊后，其内外径应符合规定尺寸。
1.14.2璀焊层不得有未熔透、裂纹等缺陷。煤料与硬质合金、铣鞋休须结合良好。焊后，颈质合金颗粒应无堆积，过烧现象。
1.15筒体焊继应作15MPa的水压强度试验，不得有渗漏现象。1.16打捞蓝承受泥浆压力的部位在10MPa水压作用下，其各密封处应无泄漏。1.17打捞篮装配后，打捞爪盘在饿鞋内应能白由转动，日各长、短打捞瓜应转动灵活：复位可靠。2试验方法和检验规
2.1产品须经制造厂技术检查部门检验合格并附有合格证明文件方可出）。2.2打捞篮所用钢材必须有钢厂的合格证明书。如须复验，其化学分析应按GB222一84《钢的化学分析试样取样法及成品化学成分允许偏差》和GB223—81《钢铁及合金化学分析方法》规定，采取试样和进行分析。
2.3上接头、外简、铣鞋须用试样作机械性能试验。2.3.1拉伸试验按GB228--76《金属拉力试验法》规定。2.3.2试样须用与零件同批材料，截面尺寸和零件最大截面相同，并随炉按同样热处理规范处理的样坏制作。
2.3.3试样应从距样坏外表面25mm（指试样中心）或样还壁厚中心，且距端面不小于0.5倍样坏直轻处沿纵向取出。
2.3.4试样数量为每批零件数量的5%，最少为一件。若不合格，可加倍用同一样还试样再作试验，再有不合格，则该批零件为不合格。2.4上接头、外筒和铣鞋，应逐件按GB231--84《金属布氏硬度试验法》规定进行硬度检验。2.5堆焊层捡验
2.5.1铣鞋刀翼部位的堆焊质量用目视检查。2.5.2铣鞋刀翼部位的内外径用塞规和环规进行检验。2.6接头螺纹的检验按GB4775的有关规定进行。2.7密封性能试验
2.7.1打捞篮直立放置，封住筒简体下部全部泥浆喷射孔，并投入钢球进行10MPa压力的水压密封试验，应无泄漏。
2.7.2每批产品应抽5%，最少为两套进行密封试验。如有不合格的，可加倍抽试。如仍不合格，则2
应逐台进行试验。

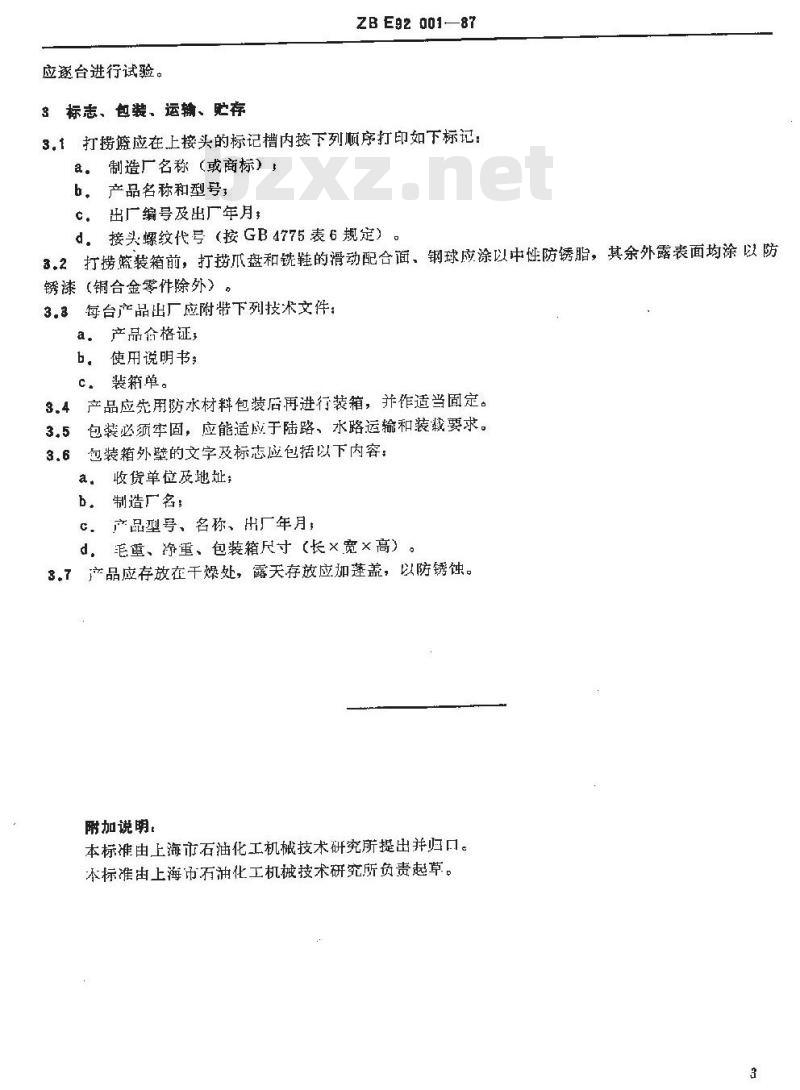

3标志、包装、运输、贮存
ZB E92 001-87
3.1打捞慌应在上接头的标记槽内按下列顺序打印如下标记：a。制造厂名称（或商标）
b。产品名称和型号，
出厂编号及出厂年月；
接头螺纹代号（按GB4775表6规定）d,
3.2打捞篮装箱前，打捞瓜盘和铣鞋的滑动配合面、钢球应涂以中性防锈脂，其余外露表面均涂以防锈漆（铜合金零件除外）。
3.3每台产品出厂应附带下列技术文件：a。产品合格证；
b．使用说明书；
c．装箱单。
3.4产品应先用防水材料包装后再进行装箱，并作适当固定。3,5
包装必须牢固，应能适应于陆路、水路运输和装载要求。包装箱外壁的文字及标志应包括以下内容：a。收货单位及地址：
b。制造厂名：
C。产品型号、名称、出厂年月：d，毛重、净重、包装箱尺寸（长×宽×高）。3.7产品应存放在干燥处，露天存放应加蓬盖，以防锈蚀。附加说明：
本标准由上海市石油化工机械技术研究所提出并归口。本标准由上海市石油化工机械技术研究所负责起草。3

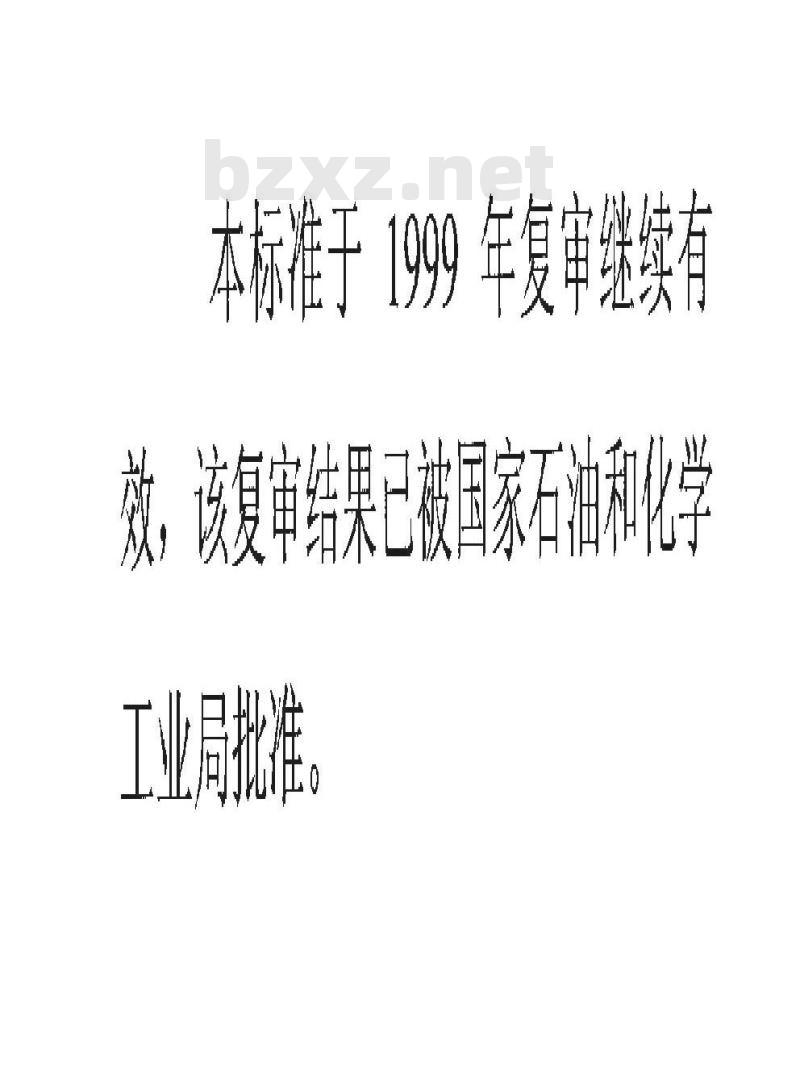

本标准于 199 复审继续有
效，该复审结果已被国家石油和化学工业局批准。
