1范围
邮电部技术规定
B一ISDNATM层规范
052-1997
(eqyITU-T1.361:1996)
本标准规定了B-ISDNATM层的信元结构、ATM信元编码类型和ATM协议过程。
2信元结构编码
采取了两种不同编码方法：UNI格式和NNI格式。具体描述见2.2和2.3。2.1信元结构

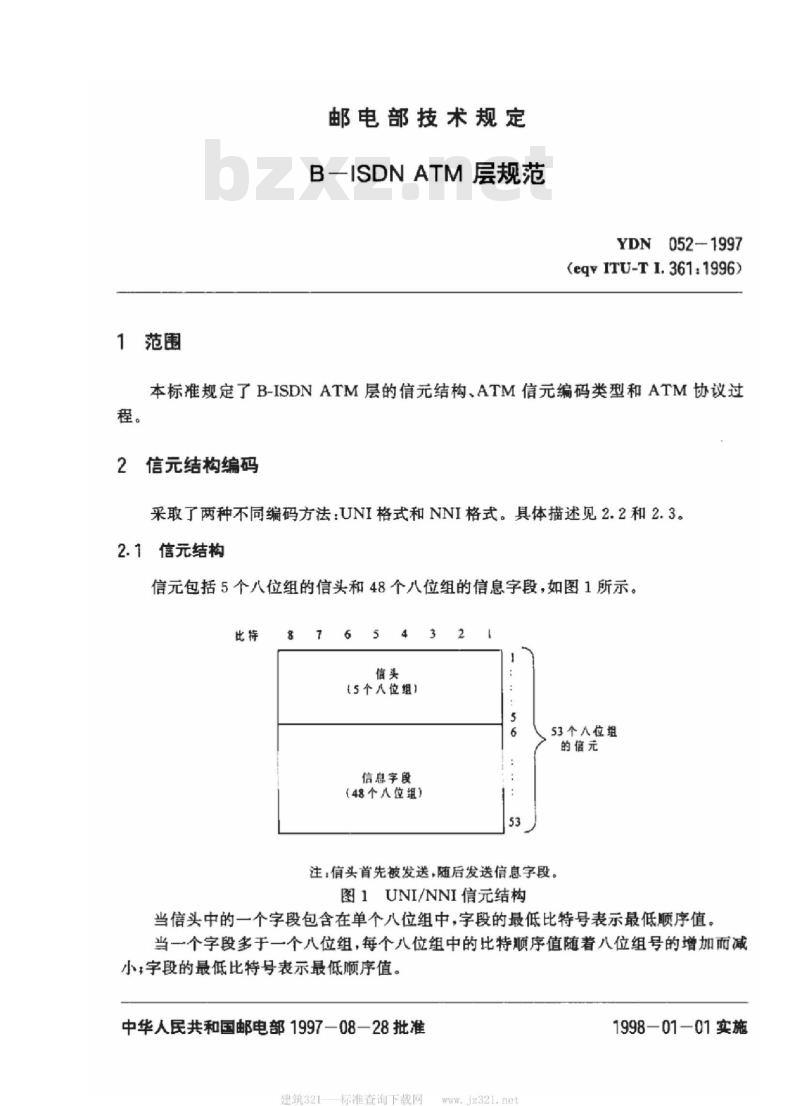

信元包括5个八位组的信头和48个八位组的信息字段，如图1所示。此特
8765432
（5个八位组】
信息字段
（48个八位组）
53个八位组
的信元
注：信头首先被发送，随后发送信息字段图1UNI/NNI信元结构
当信头中的一个字段包含在单个八位组中，字段的最低比特号表示最低顺序值。当一个字段多于一个八位组，每个八位组中的比特顺序值随着八位组号的增加而减小：字段的最低比特号表示最低顺序值。中华人民共和国邮电部1997一08一28批准建筑321
标准查询下载网
1998-01-01实施
由此得到以下结论：
YDN052-1997
一个八位组中的各个比特按照递减顺序发送，从比特8开始：各八位组按照增加的顺序发送，从八位组1开始；对于所有字段，最先发送的比特总是最高有效位（MSB）。2.2UNI的信元信头格式和编码

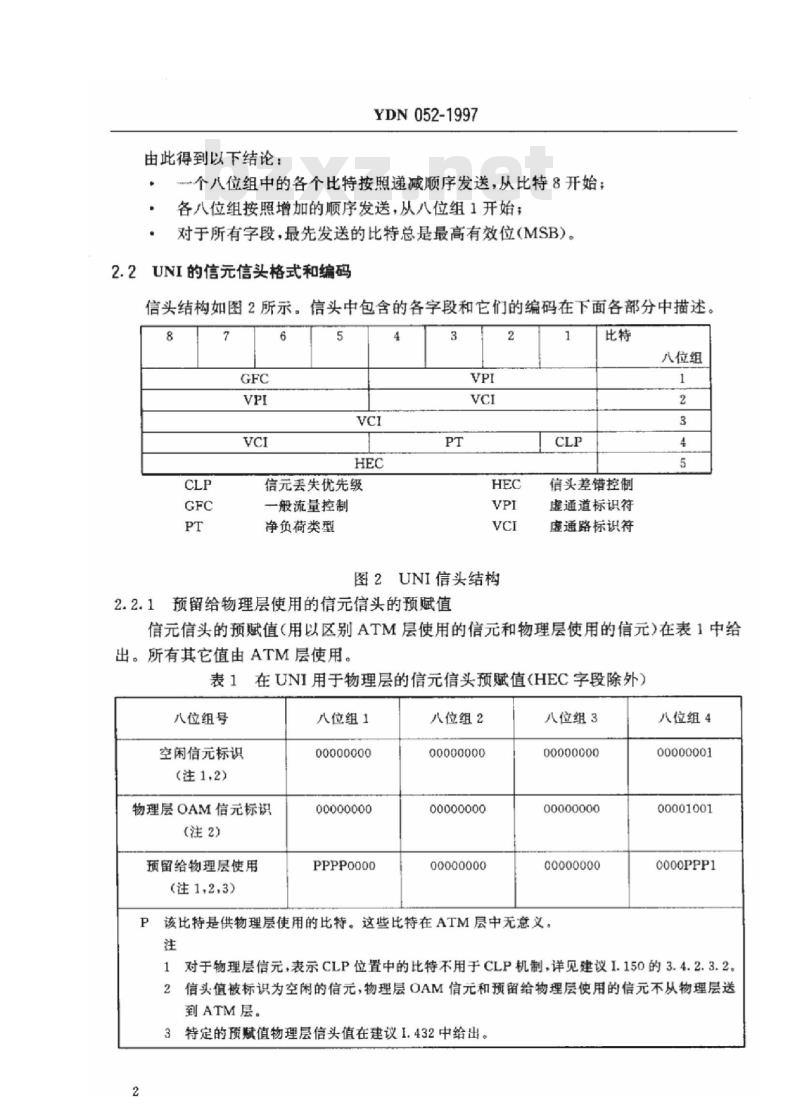

信头结构如图2所示。信头中包含的各字段和它们的编码在下面各部分中描述。8
信元丢失优先级
一般流量控制
净负荷类型
图2UNI信头结构
2.2.1预留给物理层使用的信元信头的预赋值1
八位组
信头差错控制
虚通道标识符
虚通路标识符
信元信头的预赋值（用以区别ATM层使用的信元和物理层使用的信元）在表1中给出。所有其它值由ATM层使用。
表1在UNI用于物理层的信元信头预赋值（HEC字段除外）八位组号
空闲信元标识
（注1，2）
物理层OAM信元标识
(注2)
预留给物理层使用
（注12,3）
八位组1
00000000
00000000
PPPPO000
八位组2
00000000
00000000
00000000
八位组3
00000000
00000000
00000000
该比特是供物理层使用的比特。这些比特在ATM层中无意义。注
八位组4
00000001
00001001
0000PPP1
1对于物理层信元，表示CLP位置中的比特不用于CLP机制，详见建议1.150的3.4.2.3.2。信头值被标识为空闲的信元，物理层OAM信元和预留给物理层使用的信元不从物理层送2
到ATM层。
3特定的预赋值物理层信头值在建议1.432中给出。2.2.2般流量控制(GFC)字段
GFC字段包含4个比特。
YDN052-1997
下面提供针对GFC字段有效编码的GFC功能概述（见4.1.1）。不受控设备总是将GFC字段置为0000。在SB和TB参考点，控制和受控设备对此字段的编码由4.1.1部分给出。SSB接口的GFC字段编码待定。受控设备默认方式为单队列的受控ATM连接和不受控ATM连接。双队列方式为双队列的受控ATM连接和不受控ATM连接。在任何给定的瞬时，即使没有受控ATM连接激活，受控设备也将连续应答HALT命令。
在控制设备到受控设备的方向上，GFC字段定义如下：（当GFC功能未使用时，此字段的值为0000）：第一个比特表示HALT（比特置为1)/NO_HALT（0）。HALT命令中止向网络传输赋值的ATM层信元，包括不受控ATM连接的信元。
对于受控ATM连接，HALT命令不修改信用计数器。·第二个比特表示：
默认方式（单队列模型）时SET(1)/NUILL(O)用于受控ATM连接：双队列模型时，SET(1)/NULL（O）用于A组连接。SET/NULL命令只对受控ATM连接起作用。它将信用计数器置为GO_VALUE的值。
第三个比特在默认方式时置为O。双队列模型时，SET/NULL用于B组连接。第四个比特预留给以后的GFC功能，它的值置为0。在受控设备到控制设备的方向上，GFC字段定义如下：：第一个比特不使用并被置为0。：默认方式时，第二个比特向控制设备指示信元是属于不受控ATM连接（0），还是属于受控ATM连接（1）。双队列模型时，它指示信元是属于A组受控ATM连接（1），还是不属于A组受控ATM连接（0）。：默认方式时，第三个比特不使用并被置为0。双队列方式时，它指示信元是属于B组受控ATM连接（1)，还是不属于B组受控ATM连接（0)。：第四个比特指示设备受控（1），或是不受控（0）。2.2.3选路字段（VPI/VCI）
有24个比特用于选路：虚通道标识符（VPI)使用8比特，虚通路标识符（VCI)使用16比特。VPI和VCI的预赋值组合见表2。VPI和VCI的其它预赋值待定。VCI值为0不能用于用户虚通路标识。
表2UNI的VPI、VCI、PTI和CLP预赋值组合用法
未赋值信元
00000000
除0外的任意VPI值
建筑321-
标准查询下载网
VCI(注8）
0000000000000000
Q00000000000000
征意值
任意值
元信令
（参见建议1.311)
一般广播信令
（参见建议1.311）
点到点信令
（参见建议1.311)
段OAMF4流信元
（参见建议1.610）
端到端OAMF4流信元
（参见建议1.610）
VP资源管理信元
（参见建议I.371)
保留给未来的VP功能
（注6)
保留给未来的功能
(注7)
保国给未来的功能
(注7)
段0AMF5流信元
（参见建议1.610）
端到端OAMF5流信元
（参见建议I.610）
YDN052-1997
续表2
VCI(注8)
XXXXXXXX
(注1)
XXXXXXXX
(注1)
XXXXXXXX
(注1)
任意VPI值
任意VPI值
任意VPI值
任意VPI值
任意VPI值
任意VPI值
任意VPI值
任意VPI值
0000000000000001
（注5）
0000000000000010
（注5）
0000000000000101
（注5)
0000000000000011
（注4）
0000000000000100
（注4）
0000000000000110
（注10）
0000000000000111
（注10）
D00000000OSSSSS
（注2)（注10）
00000000000TTTTT
（注3）
除0000000000000000
0000000000000011
0000000000000100,
0000000000000110,
0000000000000111
外的任意VCI值
除0000000000000000
0000000000000011
0000000000000100
0000000000000110，
0000000000000111
外的任意VCI值
（注11)）
（注11)
(注9)
(注11)
VC资源管理信元
（参见建议1.371)
保留给未来的VC功能
YDN052-1997
续表2
VCI(注8)
任意VPI值
任意VPI值
GFC字段可以与所有这些组合一起使用。除0000000000000000，
0000000000000011
0000000000000100.
0000000000000110.
0000000000000111
外的任意VCI值
除0000000000000000.
0000000000000011
0000000000000100.
0000000000000110,
0000000000000111
外的任意VCI值
表示该比特可以为0或1并且可供适当的ATM层功能使用。A
表示该比特为“任意选取“比特。B
表示始发实体应将CLP置为0。该值可以被网络改变。C
1XXXXXXXX：任意VPI值。若VPI值等于O，特定的VCI值被预留给与本地交换相关的用户信令。若VPI值不为O，特定的VCI值预留给用于其它信令实体的信令（例如：其它用户或远程网络）。
SSSSS：从01000到01111的任意值。2
TTTTT：从10000到11111的任意值。3
在用户到用户的VP中OAMF4流不保证透明，在UNI的每个VPC中VCI值被预赋值。这些值的用法取决于实际信令的配置。（参见建议5
如同PTI的111值被预留给VC，此VCI值被预留为VP提供同样的功能。这些VCI值被预留给未来的特定功能的标雅化。VCI值为1，2，5，16到31以及大于31的信元被VPOAM功能监测。VCI为其它值的信元不被VPOAM功能监测（见建议I.610）。具有特殊VCI值的信元在VPC的端点之间是否透明传送，参见建议I.150的3.1.4.1e）部分的描述。
在此规定了传输中PTI字段允许的编码。此VCI值只用于说明的功能，与PTI字段的编码9
无关。如何处理VCI=6且PTI不等于110的错误信元，在具体实现时是可选的。如这样的信元可以作为VP资源管理信元处理。这些VCI值的透明性不被保证。即具有这些VCI值的信元在VP的中间点可以被提取或10
插入。能够进行这种操作的特定位置待定。在确定之前这些VCI可以在VP中透明传输。11
在此规定了传输中PTI字段允许的编码。此VCI值只用于说明的功能而不关心PTI字段的编码。接收时，PTI字段不用于识别信元类型的日的，例如：一个VCI4的信元将被看作端到端F4OAM信元而不关心PTI字段的编码。5
建筑321
标准查询下载网
YDN052-1997
用于选路的VPI和VCI字段的比特数由用户和网络协商建立，具体参见建议I.150的3.1.2.3。用于选路的VPI和VCI字段中的比特按照下面规则赋值：VPI字段中赋值的比特是衔接的；，VPI字段中赋值的比特是从VPI字段的最低有效位开始（从第2个八位组的第5比特开始）；
VCI字段中赋值的比特是衔接的；VCI字段中赋值的比特是从VCI字段的最低有效位开始（从第4个八位组的第5比特开始）。
另外，在24比特选路字段中未赋值的比特，即用户或网络都不用的比特，将被置为0。
有关VPI/VCI赋值信息参见建议I.150的3.1.3和3.1.4。2.2.4净负荷类型(PT)字段
有3个比特用于PT识别。下表描述净负荷类型标识符（PTI)编码。表3UNI的净负荷类型标识符（PTI)编码PTI编码
用户数据信元，未经历拥塞。
ATM-user-to-ATM-user指示-0
用户数据信元，未经历拥塞。
ATM-user-to-ATM--user指示-1
用户数据信元，经历过拥塞。
ATM—user—to-ATM—user指示=0用户数据信元，经历过拥塞。
ATM-user-to-ATM-user指示=1
与OAMF5段相关信元
与OAMF5端到端相关信元
资源管理信元
预留给未来的VC功能
只要接收到用户数据信元，所有拥塞的网元可能修改PTI。修改方法如下：接收到PTI=000或PTI=010的信元则发送的信元PTI=010，接收到PTI=001或PTI一0116
YDN 052-1997
的信元以PTI=011传送。无拥塞的网络单元不应改变PTI值。参见建议1.371。PTI一110的用法预留给资源管理使用。参见建议1.371。PTI=100的用法在建议1.610中讨论。PTI=101的用法在建议I.610中讨论。2.2.5信元丢失优先级（CLP)字段根据网络条件，CLP已经被置位（CLP值为1)的信元将优先于CLP未被置位（CLP值为0）的信元被丢弃（有关CLP比特使用的进一步细节参见建议I.371）。2.2.6信头差错控制(HEC)字段
HEC字段包含8个比特。此字段的用法参见建议I.432的4.3。2.3NNI的信元信头格式和编码
信头结构如图3所示。信头中包含的各字段和它们的编码在下面各部分中描述8
2.3.1信元信头的预赋值
图3NNI信头结构
八位组
信元信头的预赋值（用以区别ATM层使用的信元和物理层使用的信元）在表4中给出。所有其它值由ATM层使用。
表4在NNI用于物理层的信元信头预赋值（HEC字段除外）八位组号
空闲信元标识
（注1.2）
物理层OAM信元标识
（注2)
预留给物理层使用
(注1,2,3)
八位组1
00000000
00000000
00000000
八位组2
00000000
00000000
00000000
P比特是供物理层使用的比特。这些比特在ATM层中无意义。注
八位组3
00000000
00000000
00000000
八位组4
00000001
00001001
0000PPP1
1对于物理层信元，表示CLP位置中的比特不用于CLP机制，详见建议1.150的3.4.2.3.2。2标识空闲的信元，物理层OAM信元和预留给物理层使用的信元不从物理层送到ATM层。3特定的预赋值物理层信头值在建议1.432中给出。建筑321
标准查询下载网
2.3.2选路字段（VPI/VCI）
YDN052-1997
有28个比特用于选路：VPI使用12比特，VCI使用16比特。VPI和VCI的预赋值组合见表5。VPI和VCI的其它预赋值待定。VCI值为0不能使用于用户虚通路（VC）识别。
表5NNI的VPI、VCI,PTI和CLP预赋值组合用法
未赋值信元
NNI信令
（参见建议1.311)
段OAMF4流信元
（参见建议1.610)
端到端OAMF4流信元
（参见建议1.610)
VP资源管理信元
（参见建议L.371）
保留给未来的VP功能
(注4)
保留给未来的功能
（注5）
保留给未来的功能
（注5)
段OAMF5流信元
（参见建议1.610）
端到端OAMF5流信元
（参见建议1.610）
VC资源管理信元
（参见建议.371）
000000000000
除0外的任意VPI值
任意VPI值
任意VPI值
任意VPI值
任意VPI值
任意VPI值
任意VPI值
任意VPI值
任意VPI值
任意VPI值
任意VPI值
VCI(注6)
0000000000000000
0000000000000000
0000000000000101
0000000000000011
（注3）
0000000000000100
(注3)
0000000000000110
（注7)（注8）
0000000000000111
(注8)
00000000000SSSSS
（注1)（注8）
00000000000TTTTT
(注2)
除0000000000000000
外的任意VCI值
除0000000000000000
外的任意VCI值
除0000000000000000
或0000000000000110
外的任意VCI值
任意值
任意值
保留给未来的VC功能
（注6）
YDN052-1997
续表5
VCI(注6)
任意VPI值
除0000000000000000
外的任意VCI值
A表示该比特可以为0或1并且可供适当的ATM层功能使用。B表示该比特为“不理“比特。
C表示始发实体应将CLP置为0。该值可以被网络改变。注
SSSSS：从01000到01111的任意VCI值。1
2TTTTT：从10000到11111的任意VCI值。在用户到用户的VP中OAMF4流不保证透明。3
如同PTI的111值被预留给VC，此VCI值被预留，为VP提供同样的功能。4
这些VCI值被预留给未来的特定功能的标准化。5
6VCI值为1.2.5，16到31以及大于31的信元被VPOAM功能监测。VCI为其它值的信元不被VPOAM功能监测（见建议I.610）。具有特殊VCI值的信元在VPC的端点之间是否透明传送，参见建议1.150的3.1.4.1e）部分的描述。7VP资源管理信元由此VCI值确定而不关心PTI字段的值。8这些VCI值的透明性不被保证，即具有这些VCI值的信元在VP的中间点可以被提取或插入。能够进行这种操作的特定位置待定。在确定之前这些VCI可以在VP中透明传输。用于选路的VPI和VCI字段的比特数由网络协商建立，具体参见建议I.150的3.1.2.4。用于选路的VPI和VCI字段中的比特按照下面规则赋值：VPI字段中赋值的比特是衔接的：VPI字段中赋值的比特从VPI字段的最低有效位开始（从第2个八位组的第5比特开始）；
VCI字段中赋值的比特是衔接的：VCI字段中赋值的比特从VCI字段的最低有效位开始（从第4个八位组的第5比特开始）。
另外，在28比特选路字段中未赋值的比特，即用户或网络都不用的比特，将被置为0。
有关VPI/VCI赋值信息参见建议I.150的3.1.3和3.1.4。2.3.3净负荷类型（PT)字段
3个比特用于PT标识。下表描述净负荷类型标识符（PTI)编码。9
建筑321-bZxz.net
标准查询下载网
