【TB铁路运输标准】 集尘器A型

TB/T781—1999

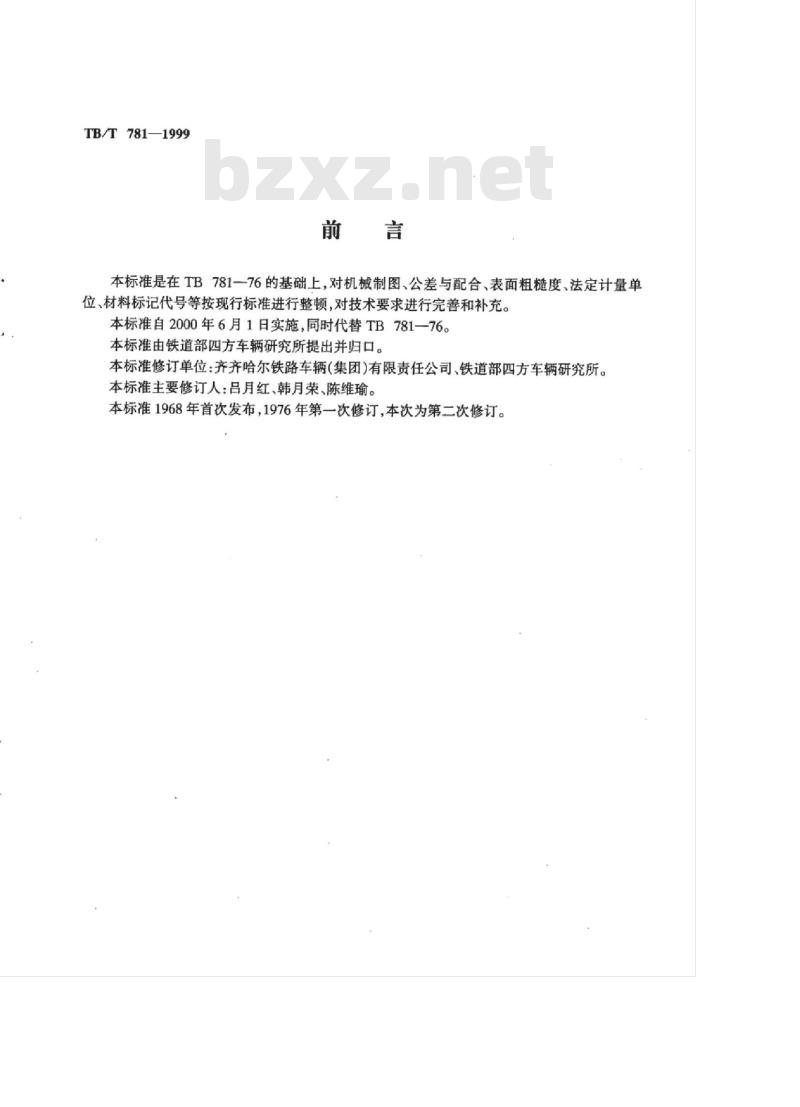

本标准是在TB781一76的基础上，对机械制图、公差与配合、表面粗糙度、法定计量单位、材料标记代号等按现行标准进行整顿，对技术要求进行完善和补充。本标准自2000年6月1日实施，同时代替TB781一76。本标准由铁道部四方车辆研究所提出并归口。本标准修订单位：齐齐哈尔铁路车辆(集团)有限责任公司、铁道部四方车辆研究所。本标准主要修订人：吕月红、韩月荣、陈维瑜。本标准1968年首次发布，1976年第一次修订，本次为第二次修订。1范围
中华人民共和国铁道行业标准
TB/T781.1-1999
TB/T781.1—1999
代替TB781—76
集尘器

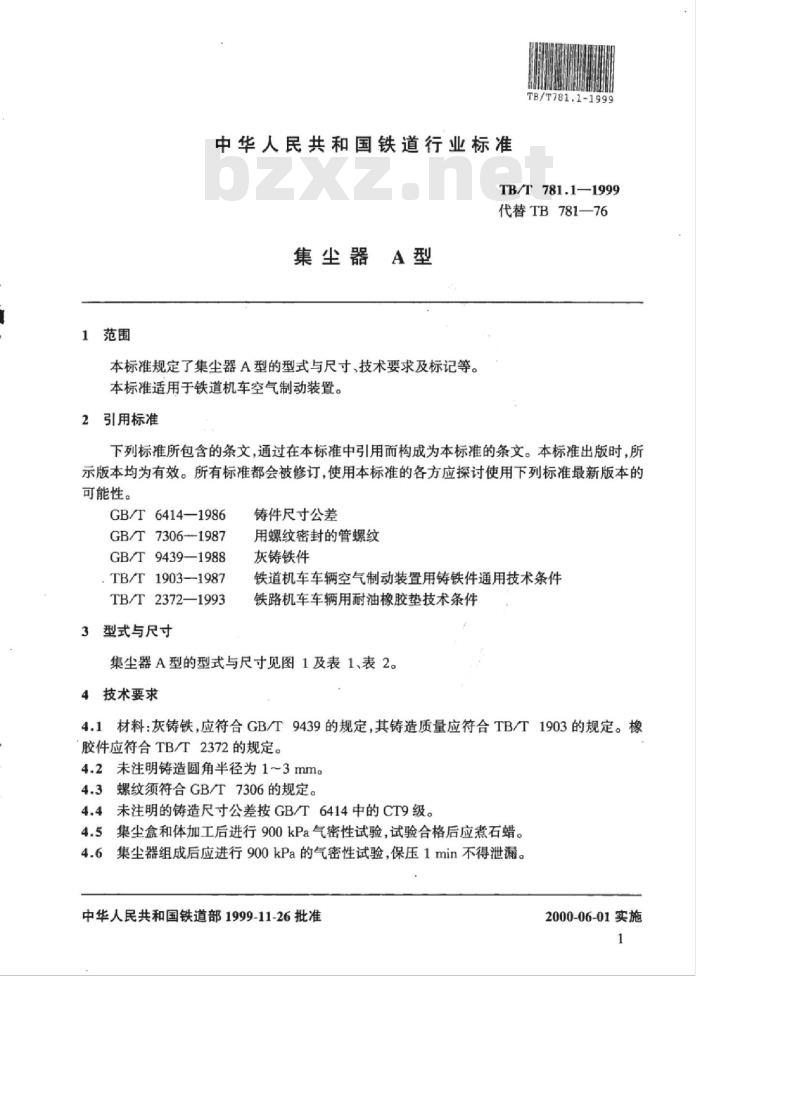

本标准规定了集尘器A型的型式与尺寸、技术要求及标记等。本标准适用于铁道机车空气制动装置。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T6414—1986
GB/T7306-1987
GB/T 9439—1988
.TB/T1903—1987
TB/T2372—1993
3型式与尺寸
铸件尺寸公差
用螺纹密封的管螺纹
灰铸铁件
铁道机车车辆空气制动装置用铸铁件通用技术条件铁路机车车辆用耐油橡胶垫技术条件集尘器A型的型式与尺寸见图1及表1、表2。4技术要求
4.1材料：灰铸铁，应符合GB/T9439的规定，其铸造质量应符合TB/T1903的规定。橡胶件应符合TB/T2372的规定。
4.2未注明铸造圆角半径为1～3mm。4.3螺纹须符合GB/T7306的规定。4.4未注明的铸造尺寸公差按GB/T6414中的CT9级。4.5集尘盒和体加工后进行900kPa气密性试验，试验合格后应煮石蜡。4.6集尘器组成后应进行900kPa的气密性试验，保压1min不得泄漏。中华人民共和国铁道部1999-11-26批准2000-06-01实施
5标记
TB/T781.1-1999

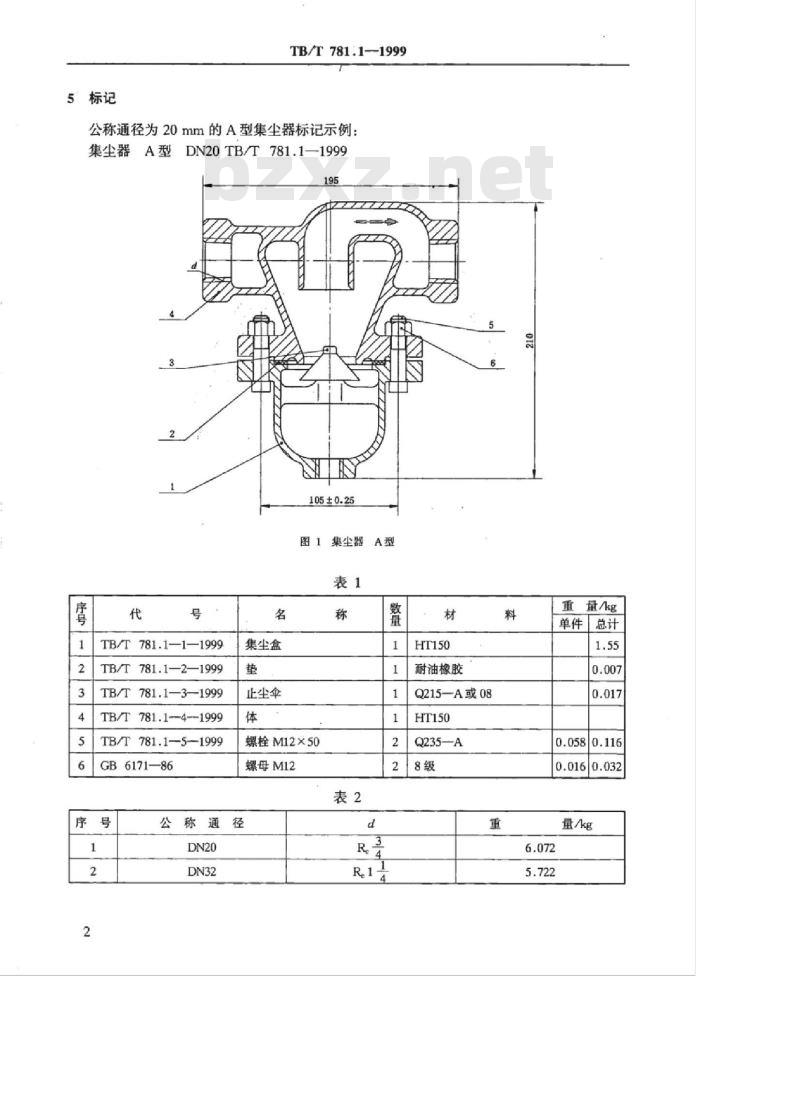

公称通径为20mm的A型集尘器标记示例：集尘器A型DN20TB/T781.1—1999195
105±0.25
图1集尘器A型
TB/T781.1—1—1999
—1999
781.1—3—1999
781.14--1999
781.1—5-1999
GB6171—86
集尘盒
止尘伞
螺栓M12×50
螺母M12
公称通径
耐油橡胶
Q215—A或08
Q235—A
重量/kg
单件总计
0.0580.116
0.0160.032Www.bzxZ.net
量/kg
TB/T781.1—1999

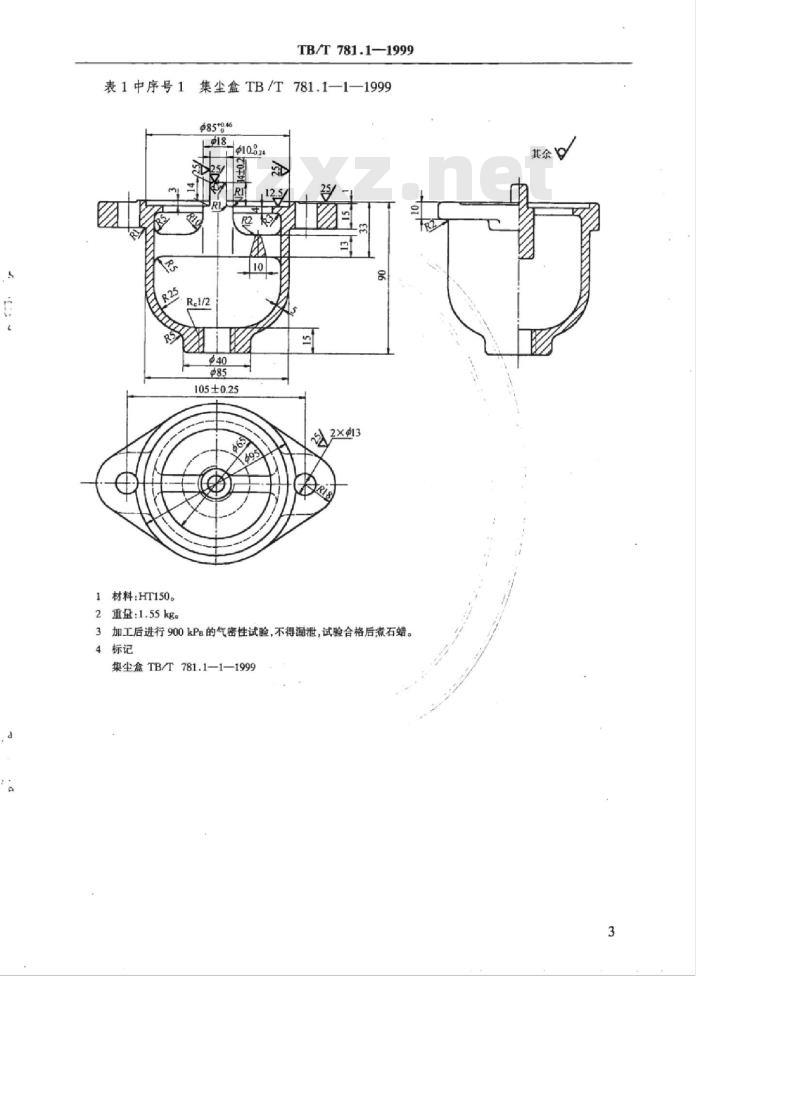

表1中序号1集尘盒TB/T781.1—1—199958510.46
105±0.25
1材料：Hr150。
2重量：1.55kga
3加工后进行900kPa的气密性试验，不得漏泄，试验合格后煮石蜡。4标记
集尘盒TB/T781.1-1—1999
表1中序号2
材料：耐油橡胶。
TB/T781.1-1999
TB/T781.1-2-—1999
$65±1
2厚度不均度小于或等于0.2mm
重量：0.007kg。
781.1-2-1999

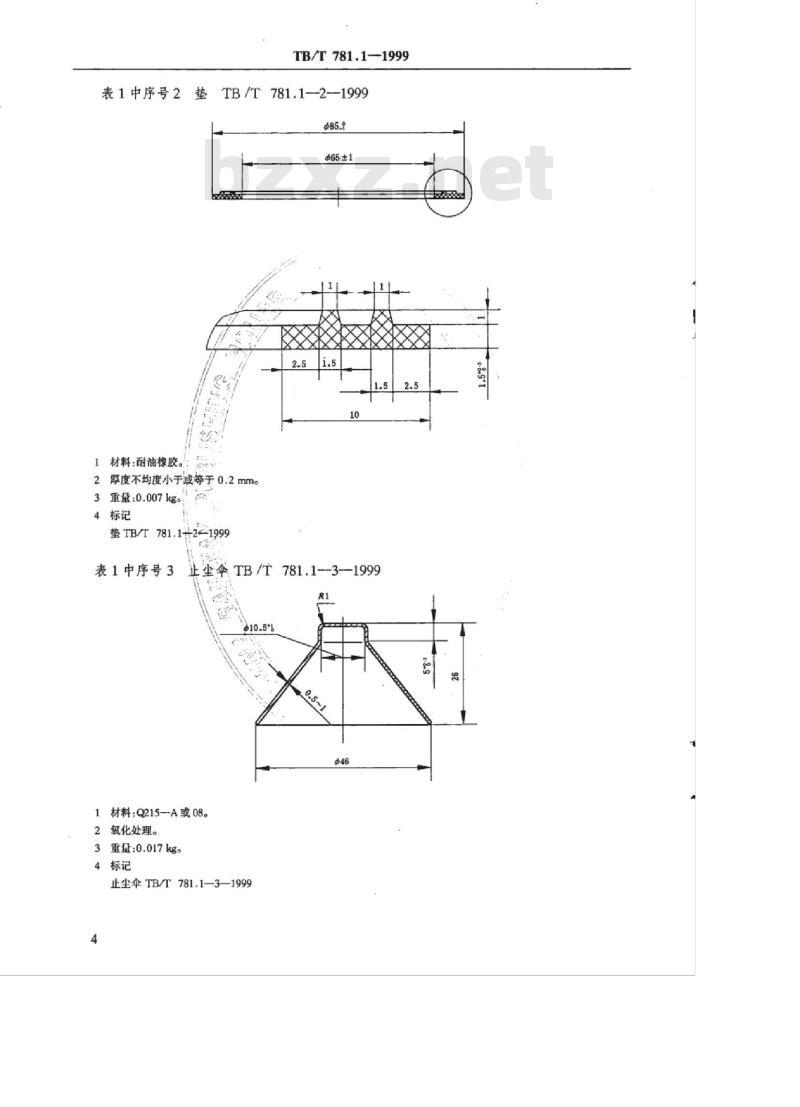

垫TB/T
表1中序号3
坐伞TB/T781.1-3-—1999
1材料：Q215—A或08
2氧化处理。
3重量：0.017kg。
4标记
止尘伞TB/T781.1—3—1999
105±0.25
公称通径
重量/kg
材料：HT150。
行900.kPa、货车用集尘器
加工后机车用集尘器体进行
试验合格后煮石
体进行600kPa的气密性试验，不得漏泄。标记
公称通径为20mm的体标记示例
体DN20TB/T
781.1—4—1999
表1中序号4体
TB/T781.1—1999
TB/T781.1-4—1999
TB/T781.1—1999
表1中序号5螺栓TB/T781.1—5—19999-2
材料：Q235—A
2重量：0.058kg。
3标记
螺栓M12×50TB/f781.1-—5—19996
