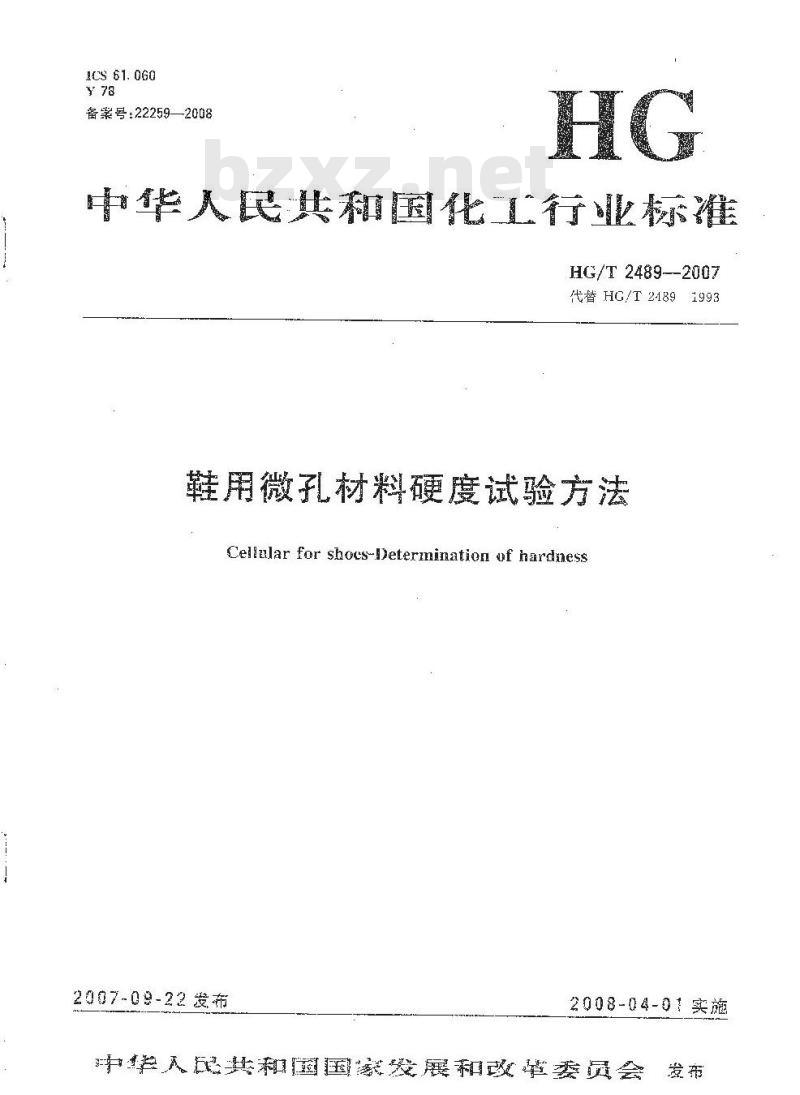

【HG化工标准】 鞋用微孔材料硬度试验方法

ICS 61.060
备粱号：22259—2008
华民和宝化行材准作
HG/T2489--2007
代替HG/T24891993
鞋用微孔材料硬度试验方法
Cellular for shocs-Determination of hardxess2007-09-22发布
2008-0-01实施
中华和国发展和政幸委员会

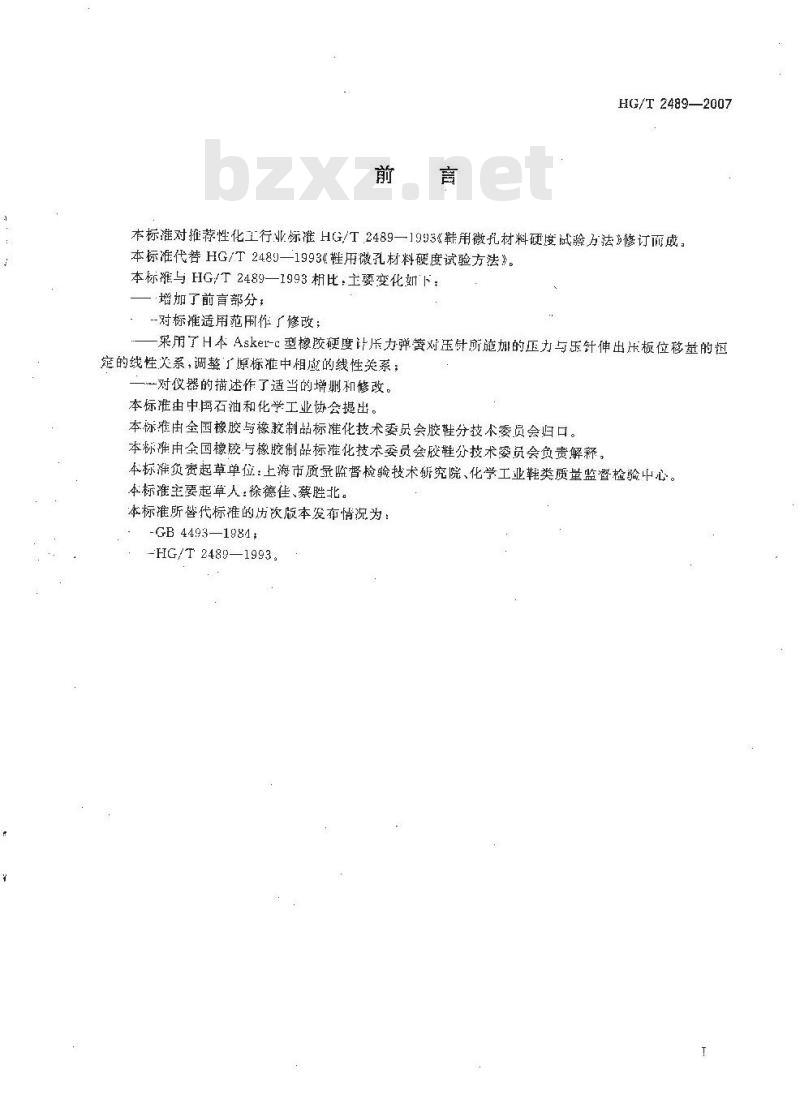

HG/T 2489-—2007
本标准对推荐性化工行业标准HG/T2489—1993《鞋用微材料硬度试验方法修订而成本标准代替HG/T2489—1993鞋用微孔材料硬度试验方法》。本标握与HG/T2489—1993相比，主要变化如下：一增加了前言部分；
-对标摊适用范用作了修改；
采用了H本Asker-心型橡胶硬度计斥力弹管刘压针所施加的压力与乐针伸出乐板位移益的恒定的线性关系，调整了原标准中相应的线性关系；一对仪器的描述作了适当的增删和修改。本标准由中禹石油和化学工业协会提出。本标准由全国橡胶与橡胶制品标准化技术委员会胶鞋分技术委员会归口。本标准由全国橡胶与橡胶制品标化技术委员会胶鞋分技术委员会负责解释，本标准负责起草单位：上海市质录监督检验技术研究院、化学工业鞋类质量监暨检验中心。本标准主要起草人：徐德佳、蔡胜北。本标准所咨代标准的历次版本发布情况为：-GB4493—1984;
-HG/T 2489—1993.

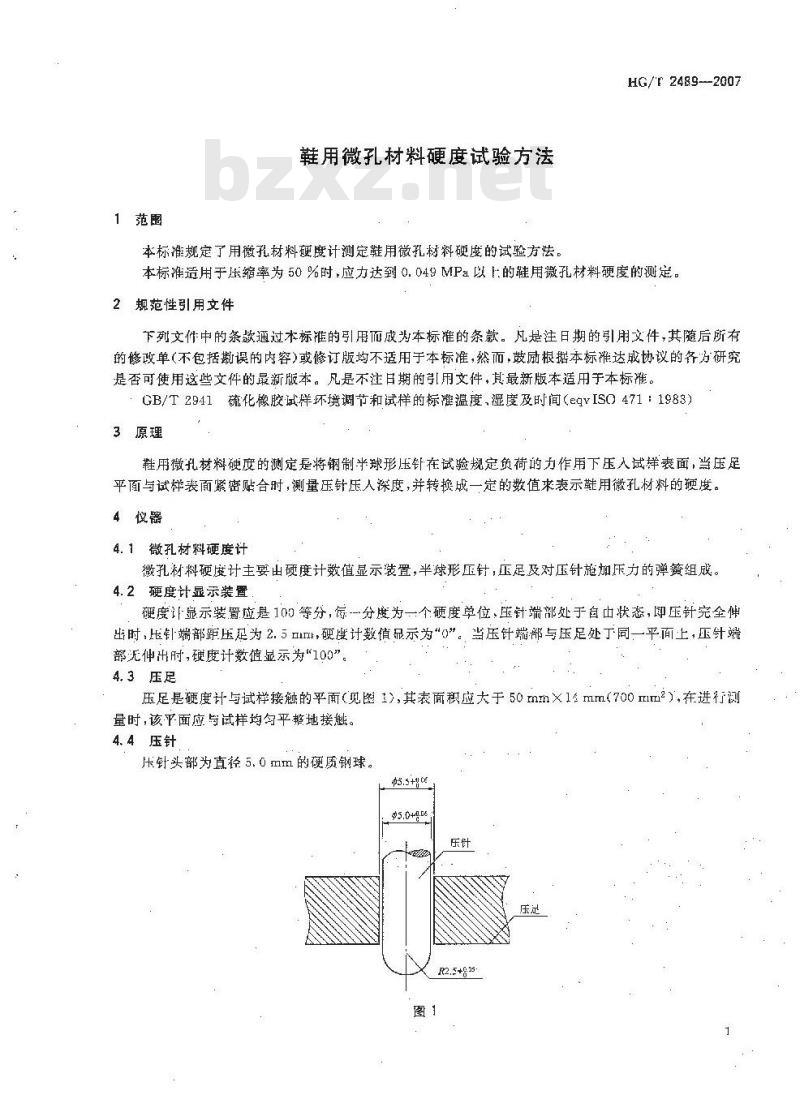

1范围
鞋用微孔材料硬度试验方法
本标准规定了用微孔材料硬度计测定鞋用微孔材料硬度的试验方法。HG/r2489--2007
本标准造用于压缩率为50%时,应力达到0.049 MPa以L的鞋用微孔材料硬度的测定。2规范性引用文件
下列文件中的条款通过本标推的引思而成为本标准的条款。凡是注目期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标谁达成协议的各方研究是否可使用这些文件的晟新版本。凡是不注日期的引用文件，其最新版本适用于本标。GB/T2941硫化像胶试样环境调节和试样的标准温度，湿度及时间（eqvISO 471：1983）3原理
鞋用微孔材料硬度的测定是将钢制半球形压针在试验规定负荷的力作用下压入试样表面，当压足平面与试样裘面紧密贴合时，测量压针压人深度，并转换成一定的数值来表示鞋用微孔材料的度。4仪器
4.1微孔材料硬度计
微孔材料硬度计主要出硬度计数值显示装置，半球形压针，压足及对压针施加压力的弹簧组成4.2硬度计显示装置
硬度计显示装置应是100等分，每一分度为一个硬度单位，压针端部处于自山状态，即压针完全伸出时,压针端部距压足为2. 5 ⅡIIL,硬度计数俏品示为\(”。当乐针端部与压足处于同-
部伸出时，硬度计数值显示为“100”4.3压足
平面上，压针端
压足是硬度计与试样接触的平面(见图 1),其表面积应大于 50 mm×1 mm(700 1m2）在进行测www.bzxz.net
量时，该平面应与试样均勾平整地接瓣。4.4压针
压针头部为直径5.0mm的硬质钢球。ps.5+u.ce
95.0+g.c6
HG/T 2489--2007

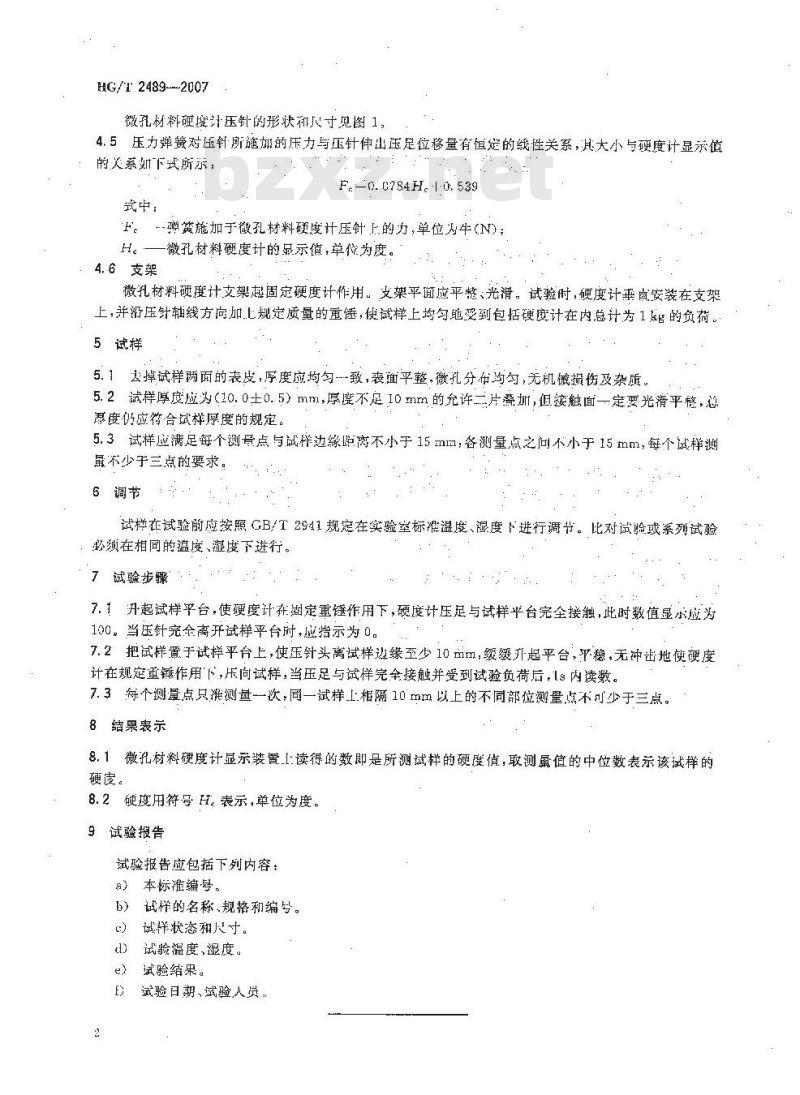

微孔材料硬度计压针的形状和尺寸见图4.5压力弹对压针所施加的压力与压针伸出压足位移量有恒定的线性关系：其大小与硬度计显示值的美系如下或所示：
F,0. 0784H. 10. 539
F。-弹贫施加于微孔材料碰度计压针上的力，单位为牛(N)：H。微孔材料硬度计的品示值，单位为度。4.6支架
微孔材料硬度计支架起固定硬度计作用，支架平面应平整、光滑，试验时，便度计垂自安装在支架上，并沿压针轴线方向加上规定质量的重锤，使试样上均匀地受到包括硬度计在内总计为1的负荷5试样
5.1去掉试样两面的表皮，序度应均匀--致，裘面平整，微孔分布均匀，无机损伤及杂质。5.2试样厚度应为（10.0土0.5）mm，厚虚不定10mm的允许二片叠加，但接触面一定要光滑平整，摄度仍应符合试样厚度的规定。5.3试样应满足每个测量点与试样边缘离不小于15m1m1，各测量点之问不小于15mm每个试样测最不少于三点的要求。
试样在试验前应按照CB/T2941规定在实验室标准温度、湿度下进行调节。比对试验或系列试验必须在相同的温度、湿度下进行。试验步骤
7.1升起试样平台，使硬度计在湖定重作用下，硬度计压足与试样平台完全接触，此时数值显小应为100。当压针完金高开试样平台时，应指示为0。7.2把试样置于试择平台上，使压针头离试样边缘至少10mm，级缓升起平台，乎稳，无冲出地使硬度计在规定重锤作用下，乐向试样，当压足与试样完全接触并受到试验负荷后，1s内读数。7.3每个测量点只准测量一次：同一试样上相隔10mm以上的不同部位测量点不可少于三点。8结果表示
8.1微孔材料硬度计显示装置.L:读得的数即是所测试样的硬度俏，取测鼠值的中位数表示该试样的硬度。
8.2硬度用符号H.表示，单位为度。9试验报告
试验报告应包括下列内容：
s）本标编号，
b）试样的名称规格和编号。
试群状态和寸。
试验温度,湿度。
试验结果。
试验日期,试验人员：

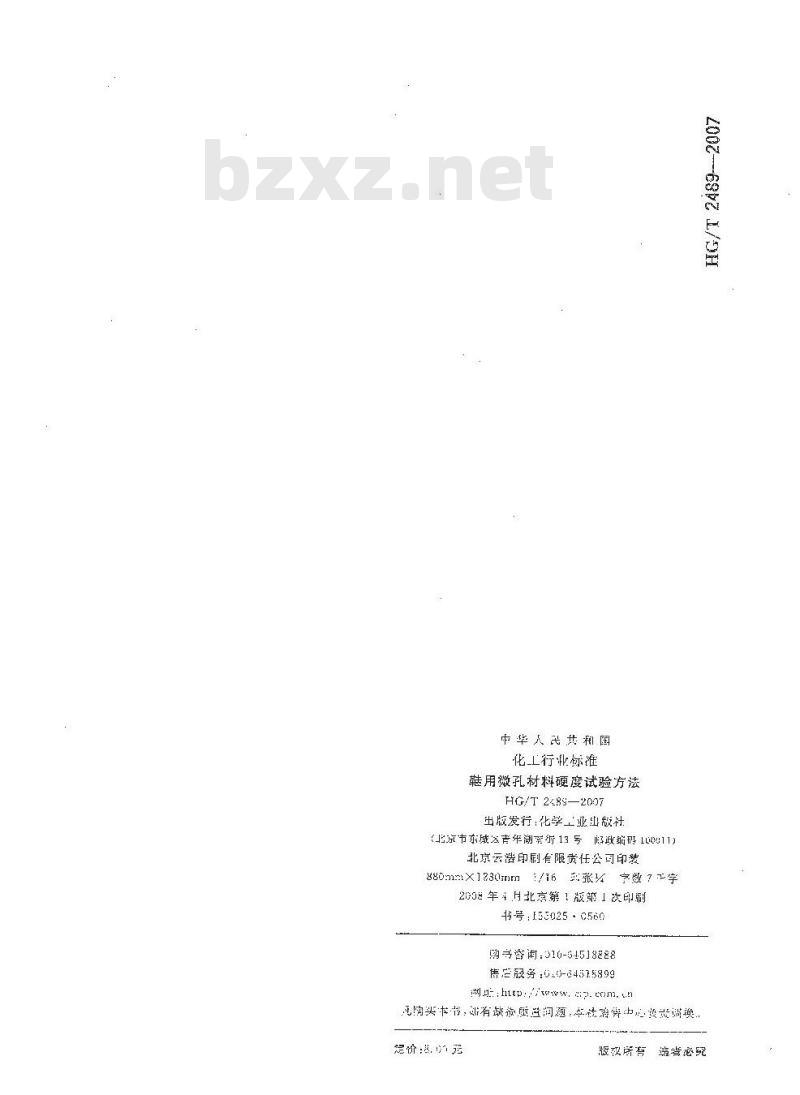

中华人民共利国
化工行业标准
鞋用微孔材料硬度试验方法
HG/T 2<89—2007
出版发行：化学工业出版社
（北京市东城青年湖率行13号政编码100011）北京云浩印刷有限责任公司印装880mm1230mm:/16字数7字
209年4H北京第1版第1次印刷
书号：153025+C560
购务咨询：310-64518288
情定服务：6.0-84515899
网:hp:/a2.eom.tn
2002--6812 1/0H
购实本书，就有放随造问题心读背上皮装调换促价：8.01元
版效所育
速者必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
