【HG化工标准】 橡胶配合剂水分散体总固体含量的测定

备案号：10144-2002
HG/T2299—2001
本标准是对推荐性化工行业标准HG/T2299--1992《橡胶配合剂水分散体总固体含量的测定》修订而成
本标准与HG/T2299-1992的主要技术差异：对焙烘设备恒温干燥箱的恒温控制灵敏度由土1℃改为土2℃。天平的感量由0.01g改为0.1mg。增加了采用红外线快速箱于燥器皿的试验步骤。本标准自实施之日起，同时替代HG/T2299—1992。本标准由原国家石油和化学工业局政策法规司提出。本标准由全国橡胶和橡胶制品标准化技术委员会胶乳制品分技术委员会归口。本标准起草单位：中橡集团株洲橡胶塑料工业研究设计院。本标准主要起草人：张玉、李枚辉、盛腊云。本标准首次发布于1992年。

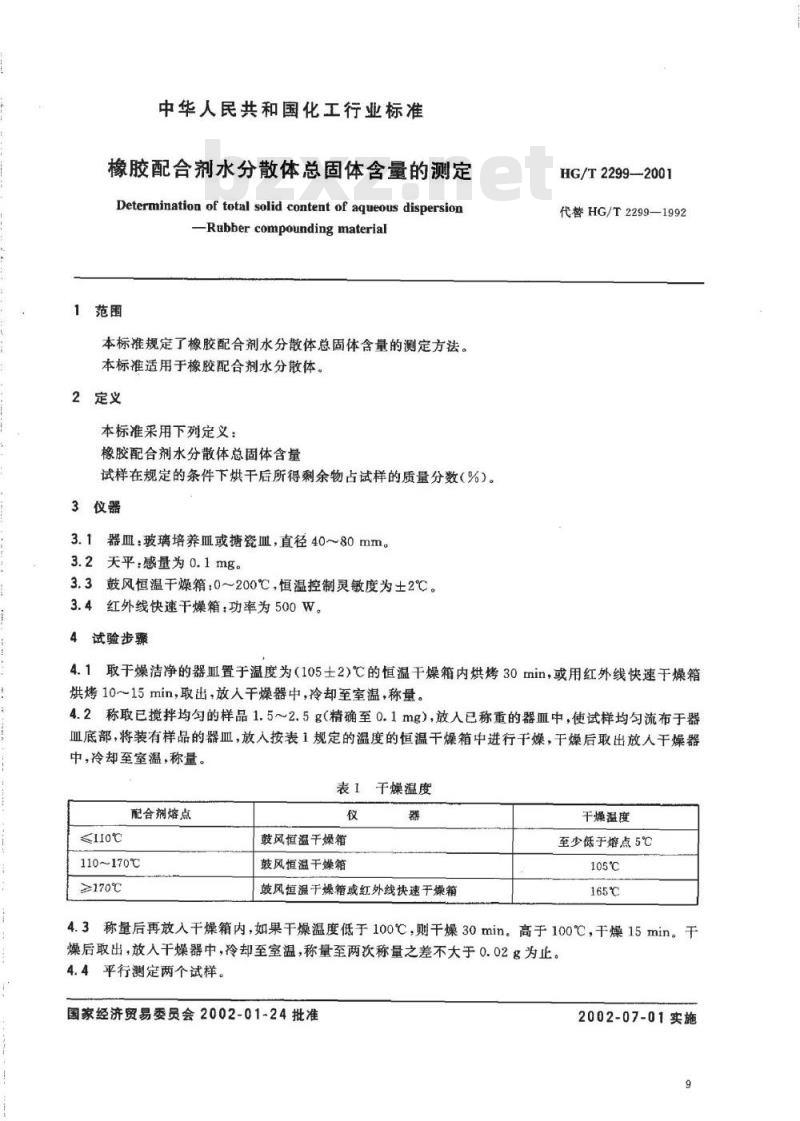

中华人民共和国化工行业标准
橡胶配合剂水分散体总固体含量的测定Determination of total solid content of aqueous dispersionRubber compounding material
1范围
本标准规定了橡胶配合剂水分散体总固体含量的测定方法。本标准适用于橡胶配合剂水分散体。2定义
本标准采用下列定义：
橡胶配合剂水分散体总固体含量试样在规定的条件下烘干后所得剩余物占试样的质量分数(%)。3仪器
3.1器血：玻璃培养或摘瓷皿，直径40~80mm。3.2天平：感量为0.1mg。
3.3鼓风恒温干燥箱：0～200℃，恒温控制灵敏度为土2℃。3.4红外线快速干燥箱：功率为500W。4试验步骤
HG/T2299—2001
代替HG/T2299—1992
4.1取干燥洁净的器血置于温度为（105士2）℃的恒温干燥箱内烘烤30min，或用红外线快速干燥箱烘烤10～15min，取出，放入干燥器中，冷却至室温，称量。4.2称取已搅拌均勾的样品1.5~2.5g（精确至0.1mg），放入已称重的器血中，使试样均匀流布于器Ⅲ底部，将装有样品的器Ⅲ，放入按表1规定的温度的恒温干燥箱中进行干燥，干燥后取出放人干燥器中，冷却至室温，称量。
表1干燥温度
配合剂熔点
110~170℃
≥170℃
鼓风恒温干燥箱
鼓风恒温干爆箱
鼓风恒温干燥箱或红外线快速干燥箱干燥温度
至少低于熔点5℃
105℃
165℃
4.3称量后再放入干燥箱内，如果干燥温度低于100℃，则干燥30min。高于100℃，干燥15min。干燥后取出，放入干燥器中，冷却至室温，称量至两次称量之差不大于0.02名为止。4.4平行测定两个试样。免费标准bzxz.net
国家经济贸易委员会2002-01-24批准2002-07-01实施
结果表示
HG/T2299—2001
总固体含量用质量分数表示，由式（1)给出：mgmi
式中：m
试样质量，；
器血质量，名；
恒量后试样和器血质量，。
结果取两次平行试验的平均值。6
允许误差
两次平行测定的相对误差不得大于3%。试验报告
试验报告应包括以下内容：
a.样品名称及批号；
b.依据的标准；
e.试验条件；
d.试验日期；
f.试验者。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
