【HG化工标准】 橡胶配合剂水分散体沉降量的测定方法

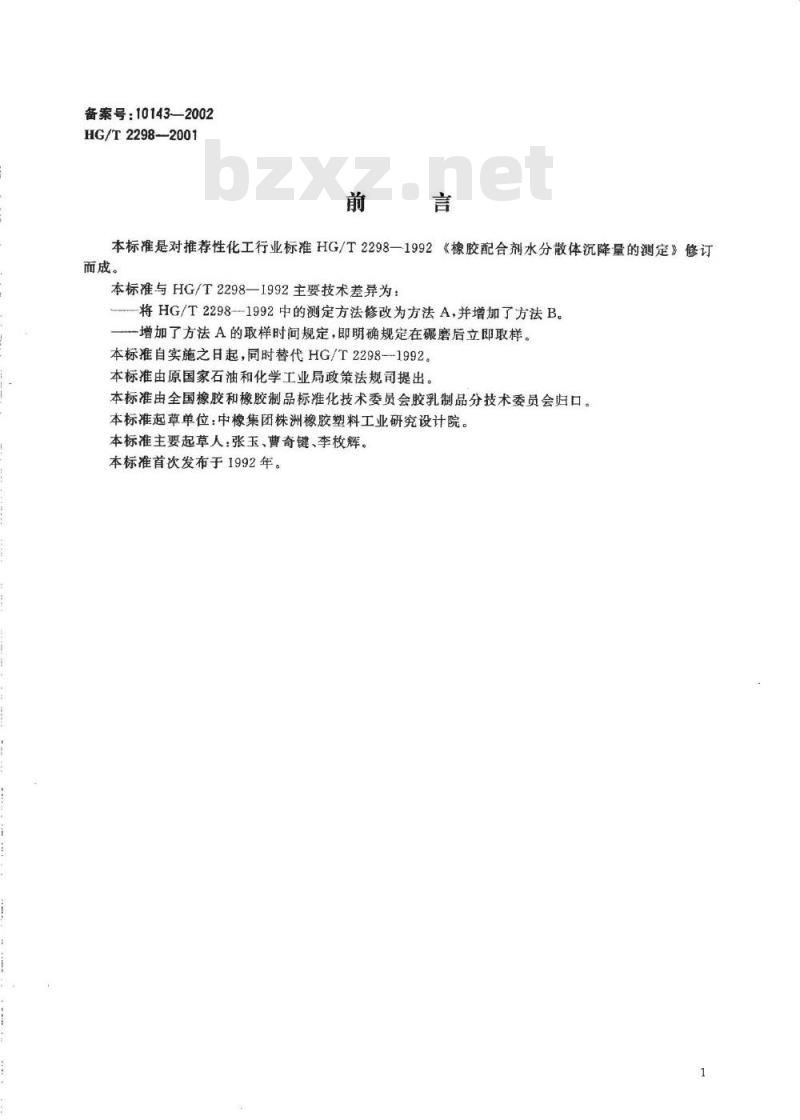

备案号：10143—2002
HG/T2298-—2001
本标准是对推荐性化工行业标准HG/T2298—1992《橡胶配合剂水分散体沉降量的测定》修订而成。
本标准与HG/T2298—1992主要技术差异为：将HG/T2298—-1992中的测定方法修改为方法A，并增加了方法B。一增加了方法A的取样时间规定，即明确规定在碾磨后立即取样。本标准自实施之日起，同时替代HG/T2298--1992。本标准由原国家石油和化学工业局政策法规司提出。本标准由全国橡胶和橡胶制品标准化技术委员会胶乳制品分技术委员会归口。本标准起草单位：中橡集团株洲橡胶塑料工业研究设计院。本标准主要起草人：张玉、曹奇键、李枚辉。本标准首次发布于1992年。

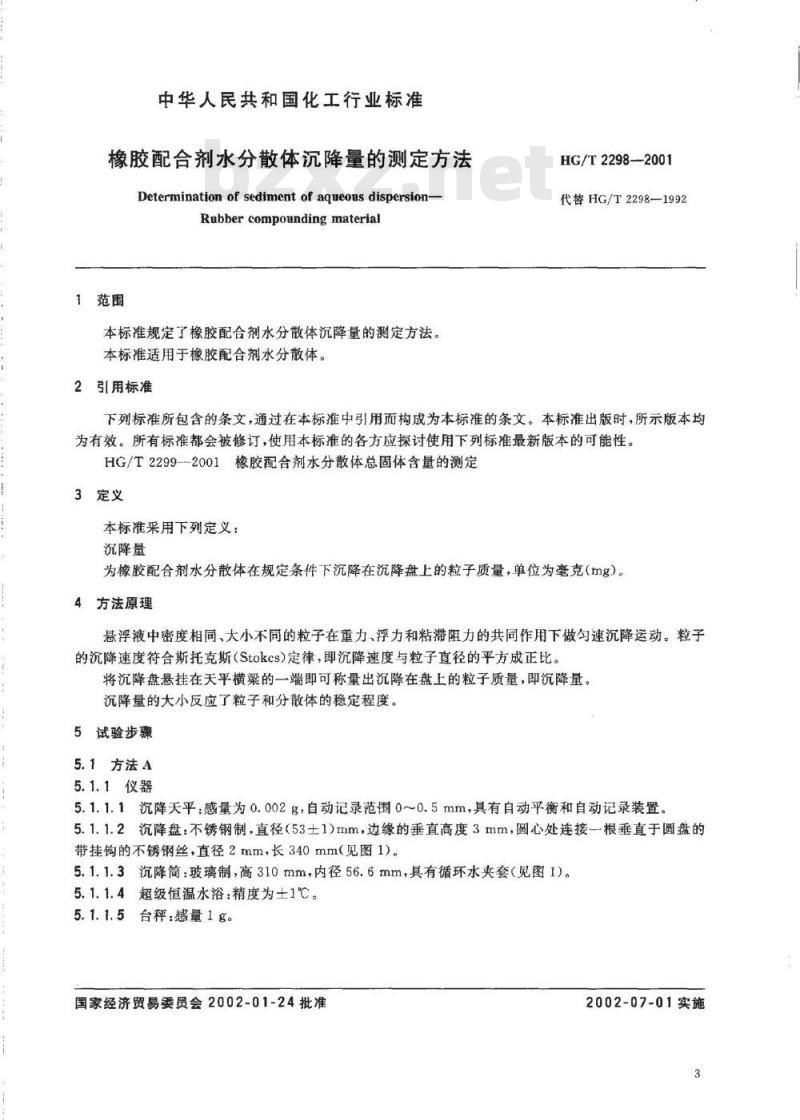

中华人民共和国化工行业标准
橡胶配合剂水分散体沉降量的测定方法Determination of sediment of aqueous dispersion-Rubbercompoundingmaterial
1范围
本标准规定了橡胶配合剂水分散体沉降量的测定方法。本标准适用于橡胶配合剂水分散体。2引用标准
HG/T2298—2001
代替HG/T2298—1992
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。HG/T2299--2001橡胶配合剂水分散体总固体含量的测定3定义
本标准采用下列定义：
沉降量
为橡胶配合剂水分散体在规定条件下沉降在沉降盘上的粒子质量，单位为毫克（mg）。4方法原理
悬浮液中密度相同、大小不同的粒子在重力、浮力和粘滞阻力的共同作用下做勾速沉降运动。粒子的沉降速度符合斯托克斯(Stokcs)定律，即沉降速度与粒子直径的平方成正比。将沉降盘悬挂在天平横梁的一端即可称量出沉降在盘上的粒子质量，即沉降量。沉降量的大小反应了粒子和分散体的稳定程度。5试验步骤
5.1方法A
5.1.1仪器
5.1.1.1沉降天平：感量为0.002g：自动记录范围0～0.5mm，具有自动平衡和自动记录装置，5.1.1.2沉降盘：不锈钢制，直径（53士1)mm，边缘的垂直高度3mm，圆心处连接一根垂直于圆盘的带挂钩的不锈钢丝，直径2mm，长340mm（见图1）。5.1.1.3沉降筒：玻璃制，高310mm，内径56.6mm，具有循环水夹套（见图1)。5.1.1.4超级恒温水浴：精度为土1℃。5.1.1.5台秤：感量1g。
国家经济贸易委员会2002-01-24批准2002-07-01实施

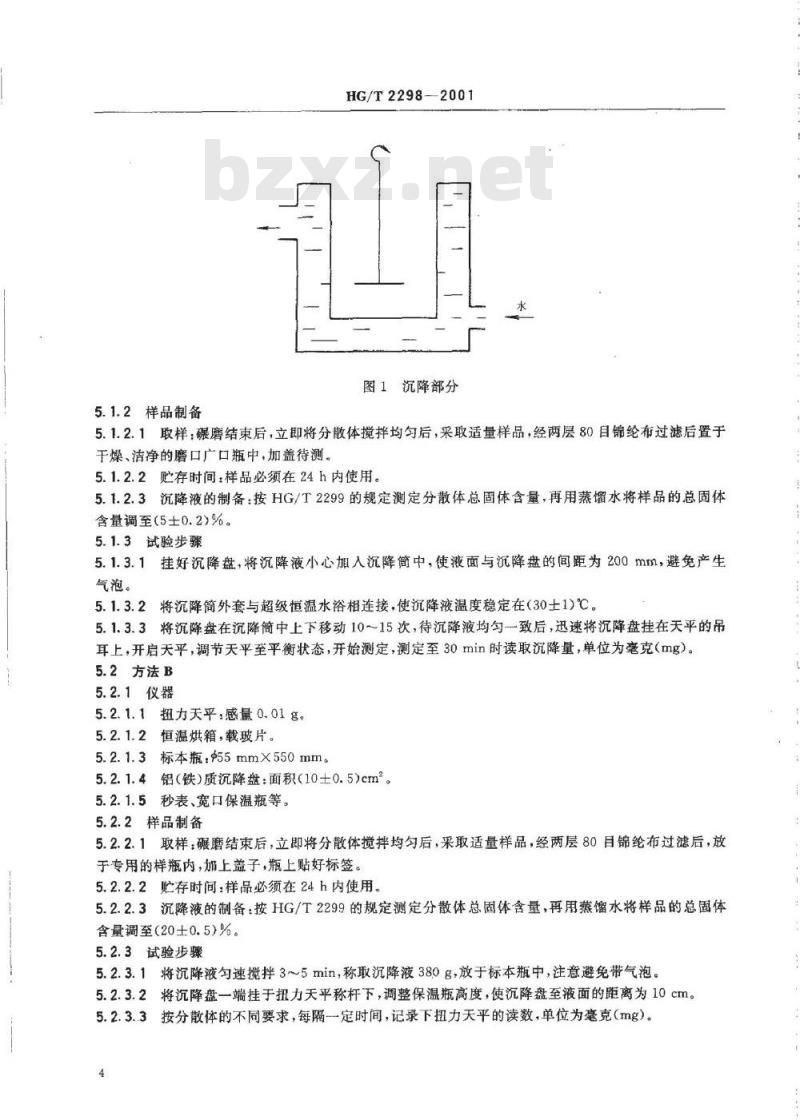

5.1.2样品制备
HG/T2298-2001wwW.bzxz.Net
图1沉降部分
5.1.2.1取样：碾磨结束后，立即将分散体搅拌均匀后，采取适量样品，经两层80自锦纶布过滤后置于干燥、洁净的磨口广口瓶中，加盖待测。5.1.2.2贮存时间：样品必须在24h内使用。5.1.2.3沉降液的制备：按HG/T2299的规定测定分散体总固体含量，再用蒸馏水将样品的总固体含量调至（5士0.2)%。
5.1.3试验步骤
5.1.3.1挂好沉降盘，将沉降液小心加入沉降簡中，使液面与沉降盘的间距为200mm，避免产生气泡。
5.1.3.2将沉降简外套与超级恒温水浴相连接，使沉降液温度稳定在（30士1)℃。5.1.3.3将沉降盘在沉降简中上下移动1015次，待沉降液均匀一致后，迅速将沉降盘挂在天平的吊耳上，开启天平，调节天平至平衡状态，开始测定，测定至30rnin时读取沉降量，单位为毫克（mg）。5.2方法B
5.2.1仪器
5.2.1.1扭力天平：感量0.01g。5.2.1.2恒温烘箱，载玻片。
5.2.1.3标本瓶：55mmX550mm。
5.2.1.4铝（铁）质沉降盘：面积(10土0.5)cm。5.2.1.5秒表、宽口保温瓶等。
5.2.2样品制备
5.2.2.1取样：碾磨结束后，立即将分散体搅拌均匀后，采取适量样品，经两层80目锦纶布过滤后，放于专用的样瓶内，加上盖子，瓶上贴好标签。5.2.2.2贮存时间：样品必须在24h内使用。5.2.2.3沉降液的制备：按HG/T2299的规定测定分散体总固体含量，再用蒸馏水将样品的总固体含量调至（20±0.5)%。
5.2.3试验步骤

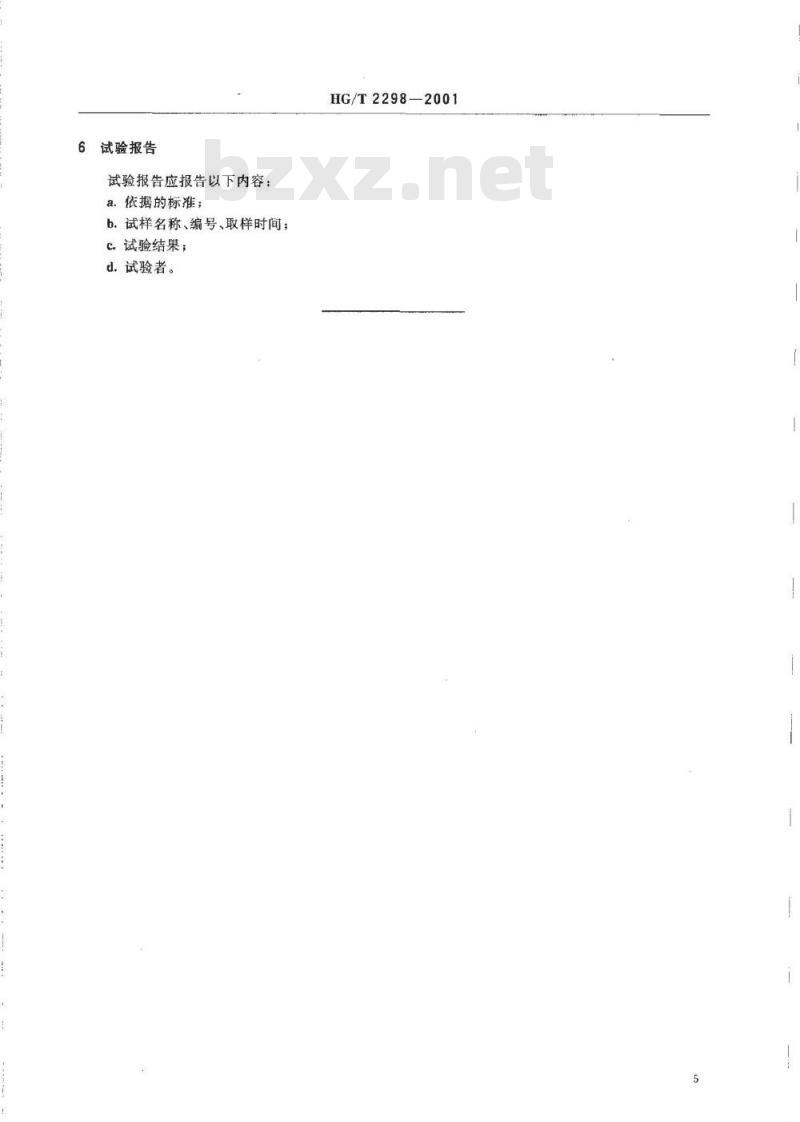

5.2.3.1将沉降液勾速搅拌3～5min，称取沉降液380g，放于标本瓶中，注意避免带气泡。5.2.3.2将沉降盘一端挂于扭力天平称杆下，调整保温瓶高度，使沉降盘至液面的距离为10cm。5.2.3.3按分散体的不同要求，每隔一定时间，记录下扭力天平的读数，单位为毫克（mg）。6试验报告
试验报告应报告以下内容：
a.依据的标准；
b.试样名称、编号、取样时间；c.试验结果；
d。试验者。
HG/T2298—2001
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
