【YD通讯标准】 电信终端设备用电源适配器的节能分级

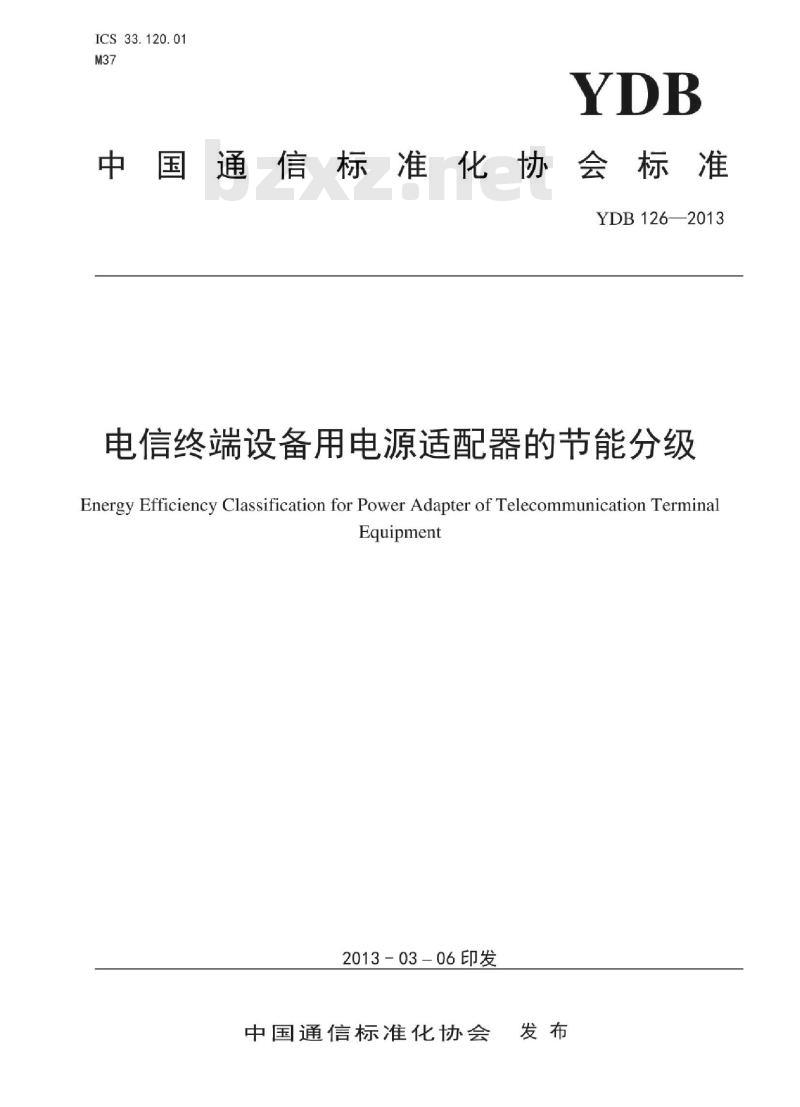

ICS33.120.01
中国通信标准化协会标准
YDB126—2013
电信终端设备用电源适配器的节能分级EnergyEfficiency ClassificationforPowerAdapter of TelecommunicationTerminalEquipment
2013-03-06印发
中国通信标准化协会

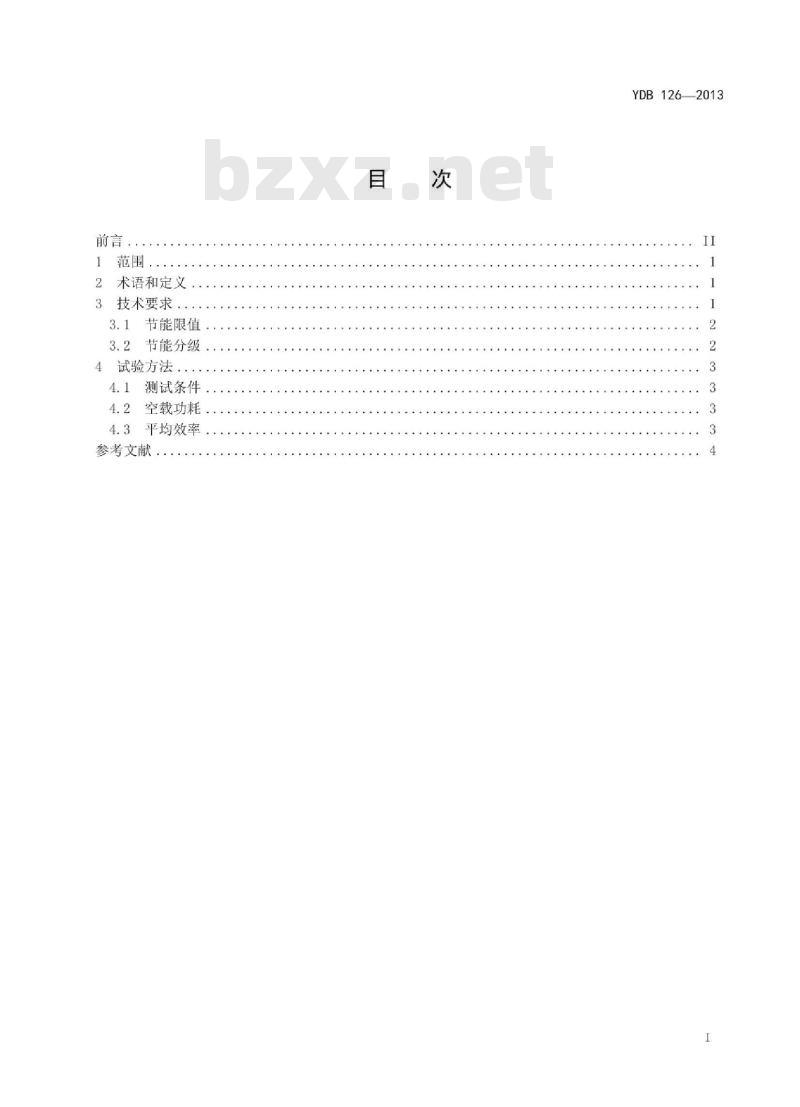

术语和定义
3技术要求．
3.1节能限值
3.2节能分级，
4试验方法..
4.1测试条件
4.2空载功耗
4.3平均效率
参考文献，
..............wwW.bzxz.Net
YDB1262013
YDB126—2013

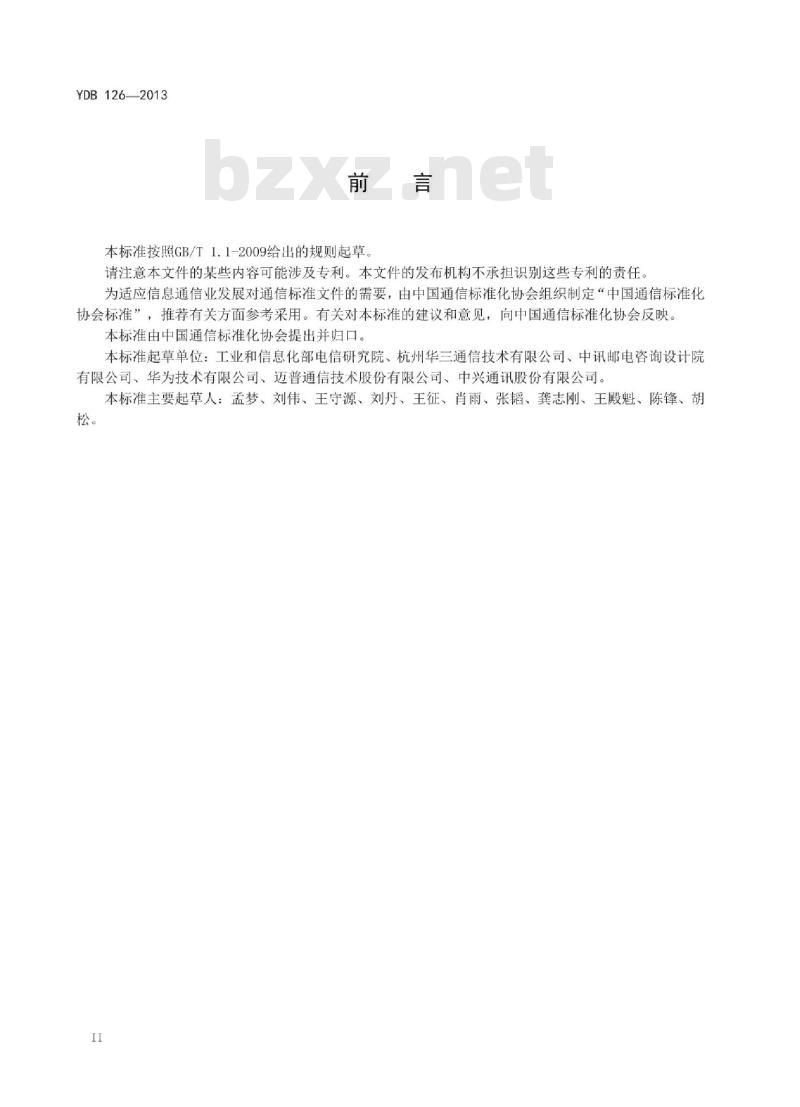

本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。为适应信息通信业发展对通信标准文件的需要，由中国通信标准化协会组织制定“中国通信标准化协会标准”，推荐有关方面参考采用。有关对本标准的建议和意见，向中国通信标准化协会反映，本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、杭州华三通信技术有限公司、中讯邮电咨询设计院有限公司、华为技术有限公司、迈普通信技术股份有限公司、中兴通讯股份有限公司。本标准主要起草人：孟梦、刘伟、王守源、刘丹、王征、肖雨、张韬、龚志刚、王殿魁、陈锋、胡松。
iiiKAoNikAca

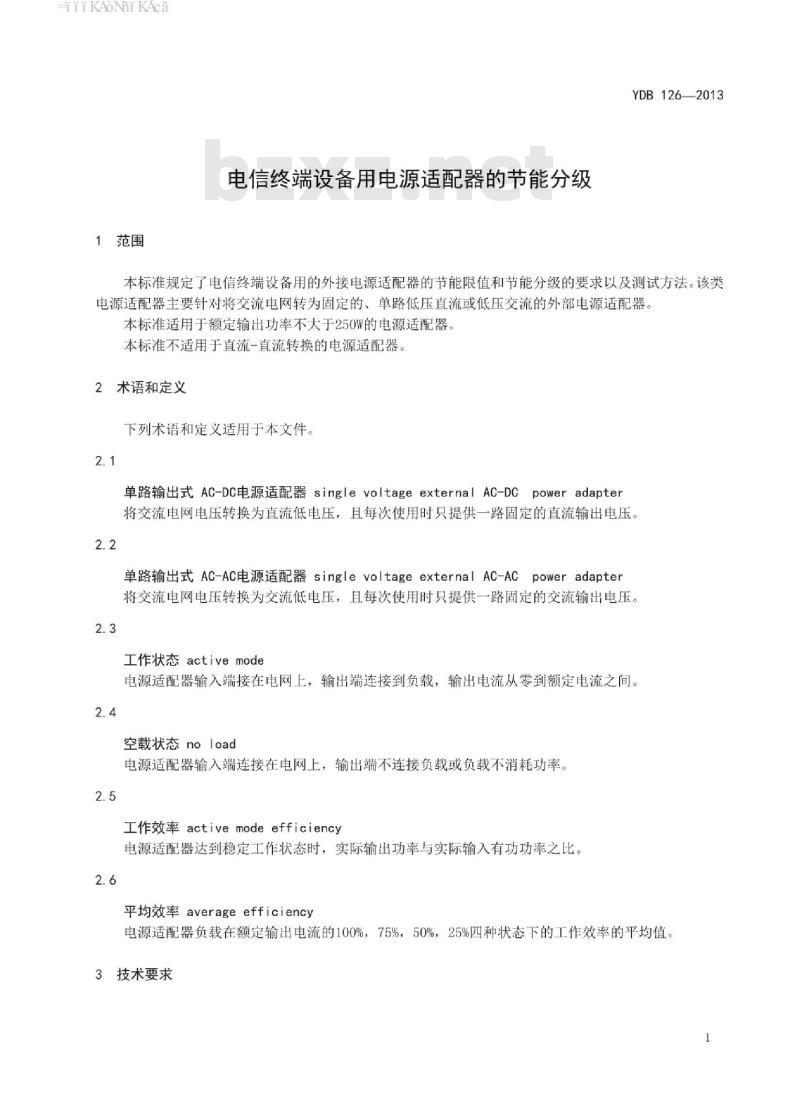

1范围
电信终端设备用电源适配器的节能分级YDB126—2013
本标准规定了电信终端设备用的外接电源适配器的节能限值和节能分级的要求以及测试方法。该类电源适配器主要针对将交流电网转为固定的、单路低压直流或低压交流的外部电源适配器。本标准适用于额定输出功率不大于250W的电源适配器。本标准不适用于直流-直流转换的电源适配器。2术语和定义
下列术语和定义适用于本文件。2.1
单路输出式AC-DC电源适配器singlevoltageexternalAC-DCpoweradapter将交流电网电压转换为直流低电压，且每次使用时只提供一路固定的直流输出电压。2.2
单路输出式AC-AC电源适配器singlevoltageexternalAC-ACpoweradapter将交流电网电压转换为交流低电压，且每次使用时只提供一路固定的交流输出电压。2.3
工作状态activemode
电源适配器输入端接在电网上，输出端连接到负载，输出电流从零到额定电流之间。2.4
空载状态noload
电源适配器输入端连接在电网上，输出端不连接负载或负载不消耗功率，2.5
工作效率active mode efficiency电源适配器达到稳定工作状态时，实际输出功率与实际输入有功功率之比。2.6
平均效率average efficiency
电源适配器负载在额定输出电流的100%，75%，50%，25%四种状态下的工作效率的平均值3技术要求
iiKANiKAca
YDB126—2013

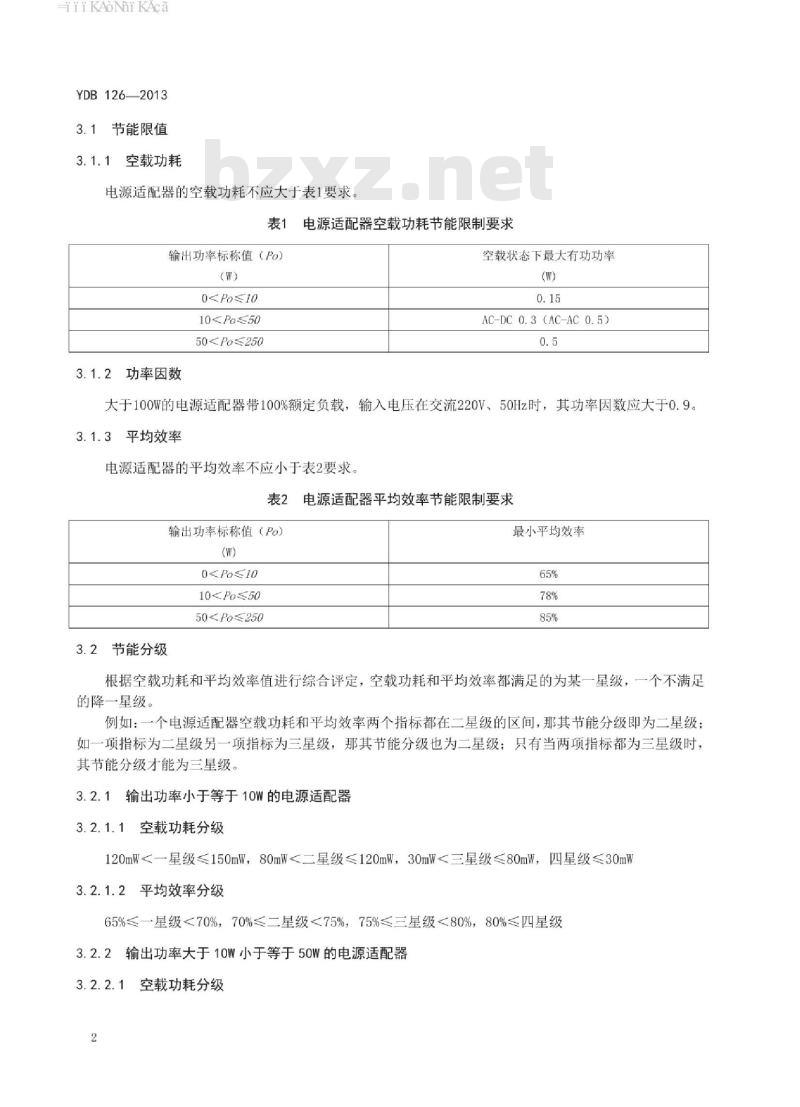

3.1节能限值
空载功耗
电源适配器的空载功耗不应大于表1要求。表1电源适配器空载功耗节能限制要求输出功率标称值（Po）
0Po≤10
10503.1.2功率因数
空载状态下最大有功功率
AC-DC0.3（AC-AC0.5)
大于100W的电源适配器带100%额定负载，输入电压在交流220V、50Hz时，其功率因数应大于0.9。3.1.3平均效率
电源适配器的平均效率不应小于表2要求。表2电源适配器平均效率节能限制要求输出功率标称值（Po）
010Po≤50
503.2节能分级
最小平均效率
根据空载功耗和平均效率值进行综合评定，空载功耗和平均效率都满足的为某一星级，一个不满足的降一星级。
例如：一个电源适配器空载功耗和平均效率两个指标都在二星级的区间，那其节能分级即为二星级；如一项指标为二星级另一项指标为三星级，那其节能分级也为二星级；只有当两项指标都为三星级时，其节能分级才能为三星级。
3.2.1输出功率小于等于10W的电源适配器空载功耗分级
120mW<一星级≤150mW，80mW<二星级≤120mW，30mW<三星级≤80mW，四星级≤30mW3.2.1.2平均效率分级
65%≤一星级<70%，70%≤二星级<75%，75%≤三星级<80%，80%≤四星级3.2.2输出功率大于10W小于等于50W的电源适配器空载功耗分级
HiiKAoNiKAca
200<一星级≤300mW，150<二星级≤200mW，75<三星级≤150mW，四星级≤75mW3.2.2.2平均效率分级
78%≤一星级<80%，80%≤二星级<83%，83%≤三星级<87%，87%≤四星级3.2.3输出功率大于50W小于等于250W的电源适配器3.2.3.1空载功耗分级
YDB126—2013
350mW<一星级≤500mW，250mW<二星级≤350mW，150mW<三星级≤250mW，四星级≤150mW3.2.3.2平均效率分级
85%≤一星级<86%，86%≤二星级88%，88%≤三星级<90%，90%≤四星级4试验方法
4.1测试条件
测试电压：交流220V，50Hz。
测试环境：测试环境温度应该保持在（23土5）℃，大气压强应在（86～106）kPa，相对湿度应在（30%一75%）RH，测试设备表面外界空气流动速度小于等于0.5m/s。4.2空载功耗
电源适配器上电，在空载状态下，用功率计测量电源适配器在此状态下连续5分钟的输入平均功率。4.3平均效率
电源适配器带100%负载上电，电源稳定工作后，用功率计测试该状态下连续5分钟的输入功率和输出功率，记下设备带100%负载下输入功率、输出功率或者功率因数，以前面同样的方法调整负载，测试负载分别为75%、50%、25%额定输出电流下的输入功率，输出功率。分别计算电源适配器的效率，并进行算术平均。算出的平均值与要求值进行比较判定。效率=输出功率/输入有功功率=Po/Pi×100%式中：
Po：设备输出功率（w）：
Pi：设备交流输入有功功率（W）电源适配器平均功率测试连接方法见图1。供电
电源适配器平均效率测试连接图图1
-iiKAoNniKAca
YDB126—2013
参考文献
[1]GB20943-2007单路输出式交流-直流和交流-交流外部电源能效限定值及节能评价值[2]能源之星一一对于单路输出的交流-直流和交流-交流外部电源的合格判定要求（Program
Requirements for Single Voltage External Ac-Dc and Ac-Ac Power Supplies Eligibility Criteria(Version 2.0))
